4.17.3. Сиденья трактора Т-150К

4.17.3. Сиденья трактора Т-150К

В кабине установлены два сиденья: одно — регулируемое подрессоренное — для тракториста, второе — неподрессоренное — для пассажира. Сиденье тракториста имеет подвеску параллелограммного типа, гидравлический амортизатор, мягкие подушку и спинку. На заводе оно отрегулировано для человека среднего роста (172 см) и веса (70 кг) При необходимости подрессоренное сиденье можно регулировать (в свободном состоянии без тракториста).
Для регулировки сиденья по весу тракториста (от 60 до 120 кг) — вращайте регулировочный винт 5 (рис. 92). При завинчивании винта пружина 7 сжимается, и сиденье уравновешивает большой вес. При вывинчивании сжатие пружины ослабляется, и сиденье уравновешивает меньший вес.

На боковой поверхности вилки четырехзвенника нанесены метки, показывающие положение задней шайбы, соответствующее весу тракториста. После регулировки немного поверните винт обратно, чтобы углы задней шайбы не упирались в вилку, иначе при движении может появиться скрип.

Для регулировки сиденья по высоте (±40 мм) вращайте резьбовую втулку 6. При завинчивании втулки высота сиденья в статическом положении уменьшается, при вывинчивании — увеличивается.

Для регулировки сиденья в продольном направлении (±75 мм) отпустите с двух сторон гайки-барашки 2, передвиньте панель 3 вперед или назад по направляющим 4 на нужное расстояние и вновь затяните гайки-барашки. При установке сиденья в заднее положение зазор от стенки кабины должен быть не менее !5 мм.

Для регулировки наклона спинки приподнимите ее в, установив нужный наклон, отпустите.

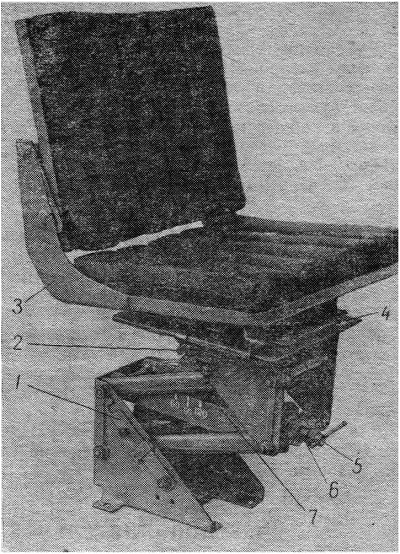

Рис. 92, Сиденье:
1 — крючок1, 2 — гайка-барашек; 3 — панель; 4 —
направляющая; 5 — винт, 6 — втулка; 7—пружина.
