265. Какие стропы называют универсальными?

6.5. ГРУЗОЗАХВАТНЫЕ УСТРОЙСТВА СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ

265. Какие стропы называют универсальными?

Универсальными стропами называют замкнутую петлю с длиной каната 1— 30 м и диаметром 6,3 мм, что зависит от размеров и массы груза (рис. 64,0, б, в). Концы каната соединяют заплеткой на длину 40 диаметров каната или не меньше чем шестью зажимами. С помощью универсальных стропов перегружают штучные грузы, особенно тяжеловесные и громоздкие, конструкции подъемника и трубопроводы. Однако эти стропы имеют существенный недостаток: стропальщику в большинстве случаев приходится подниматься к узлу крепления стропа для его расстроповки.

266. Какие бывают одноветвевые облегченные стропы? Одвоветвевые облегченные стропы (см. рис. 64, г, д, е, ж) выполняют из отрезков каната диаметром до 30 мм. На его концах заделывают коуши, крюки или карабины в зависимости от назначения. Изготавливать одноветвевые стропы сложнее, чем универсальные, так как приходится делать две заплетки каната у петель. Несмотря на это их широко применяют для захвата и транспортировки грузов, снабженных монтажными деталями и приспособлениями: петлями, проушинами, скобами и т. д. Свободные концы облегченных стропов присоединяют к несущей части каната или заплетают и соединяют зажимами, однако зажимы создают неудобства в перемещении грузов, цепляясь за конструкции и детали, а также с помощью гильзо-клинового соединения. Одно-ветвевой строп с закладным пальцем служит для обвязки груза. Наличие закладного пальца сокращает время прикрепления стропа и повышает удобство эксплуатации (см. рис. 64,з).

267. Каково назначение и устройство многоветвевых стропов?

Многоветвевые стропы (пауки) предназначены для подъема и транспортировки грузов за две, три или четыре точки. Их широко применяют для строповки элементов машин и зданий, снабженных петлями, рымами или проушинами. Многоветвевые стропы комплектуют из одноканатных стропов и нормализованных верхних и нижних звеньев в соответствии с ОСТ 24.90.48—78 (см. рис. 64, и, к). При использовании четырехветневого стропа нагрузка должна передаваться на все ветви равномерно за счет вспомогательных соединений. Верхние концы крепят к треугольнику или к разъемному звену, которые даже при разных длинах ветвей позволяют поворотом регулировать усилие в отдельных ветвях.

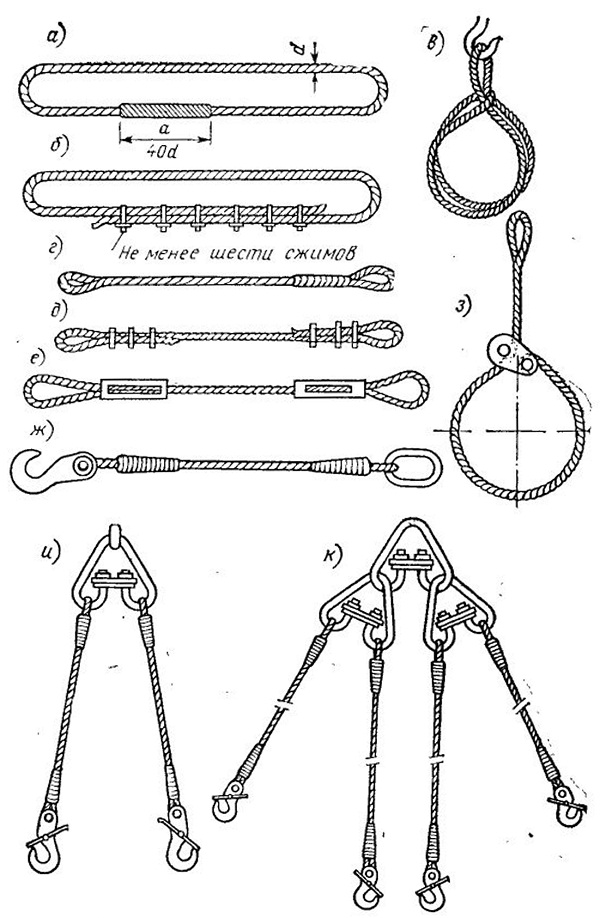

Рис. 64. Виды стропов для строповки грузов
а. б. в — универсальные стропы; г, д, е — облегченные стропы с концевыми петлями; ж — облегченный строп с крюком и кольцом; з — облегченный строп с закладным пальцем; и — двухветвевой строп с серьгой и карабинами; к — четырехветвевой строп (паук) с крюками и разборными серьгами
