254. Какие приборы и устройства применяют для смазывания механизмов строительных подъемников?



В связи с тем, что подъемники — это машины, которые многократно разбираются и собираются при перебазировании с одной стройплощадки на другую, осуществить централизованно смазывание их сборочных частей сложно. Поэтому трущиеся пары имеют смазочные устройства, расположенные в непосредственной близости. Например, все редукторы механизмов подъемника смазываются жидкими маслами, а подшипники на металлоконструкциях — пластичными смазочными материалами. Для пластичных материалов применяют приборы и устройства, показанные на рис. 63.

Рычажный шприц (см. рис. 63, а) служит для смазывания . как жидкими, так н пластичными материалами, подаваемыми под давлением к трущимся поверхностям и в полости, предназначенные для запаса смазочного материала.



Винтовой шприц (см. рис. 63,б) имеет то же назначение, что и рычажный, но применяют его для подачи смазки в резьбовые смазочные отверстия, откуда предварительно вывертывают пробку-болт, а на его место ввертывают штуцер (см. рис. 63, д). Передняя часть шприца заканчивается наконечником с внутренней резьбой, который навинчивают на штуцер. Давление в шприце создается за счет закручивания винта шприца с поршнем в корпус. Смазочный материал перемещается под давлением через штуцер к трущимся деталям.


Штоковый шприц (см. рис. 63, в) предназначен также для смазывания под давлением. При работе шприц держат за рукоятку, которая связана со штоком и поршнем. При нажиме на рукоятку смазочный материал через отверстии в диафрагме проталкивается через наконечник шприца, в котором имеется клапан, удерживающий выжатый материал от возврата при обратном ходе плунжера шприца.

Шариковые пресс-масленки (см. рис. 63, г, е) работают как клапаны, обеспечивая пропуск смазочного материала внутрь маслевки к трущимся поверхностям я удерживая его от вытекания наружу при эксплуатации смазываемого узла. Для этого внутри каждой масленки помещен шарик, прижимаемый пружиной к гнезду масленки. Колпачковую пресс-масленку используют в тех местах, где смазку подают часто и небольшими порциями. Крышку масленки поворачивают, уменьшая объем резервуара и выдавливая внутрь необходимое количество смазки.

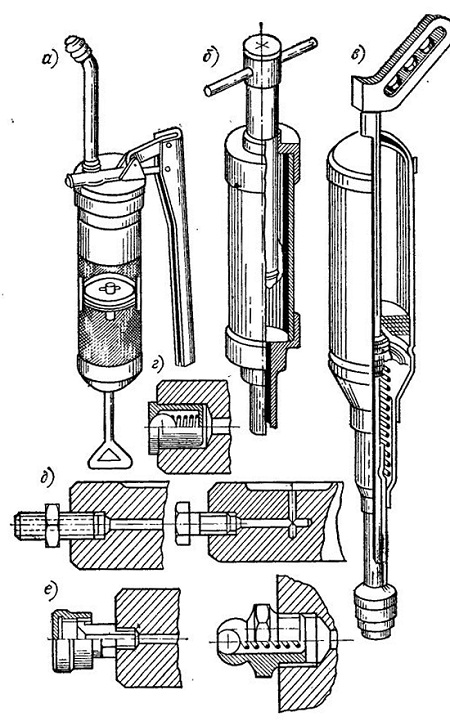

Рис. 63. Приборы для смазывания механизмов подъемников : а, б, в — шприцы; г, е — пресс-масленки; д — резьбовое смазочное отверстие со штуцером для винтового шприца и пробкой
