РЕГУЛИРОВКА ЧАСОВ
Наилучшим образом могут быть отрегулированы те часы, механизм
которых безупречно отремонтирован.
Если проверяемые часы имеют большую разницу в показаниях по
сравнению с точными часами и «выходят» за пределы регулировки
градусником, то при отставании в таких часах укорачивают
спираль, для чего вынимают штифт, крепящий спираль в колонке, и
передвигают конец спирали. Если часы спешат, что проделывают ту
же операцию, но уже увеличивая действующую длину спирали (если
имеется запас).
Для ускорения проверки часов их проверяют по секундной стрелке
хронометра или других точных часов. Для уточнения размера
перестановки градусника нужно определить, какую разницу дают
часы за 60 мин, т. е. за 1 час , а затем за 24 часа.
Ход балансовых часов можно регулировать не только
измене* нием длины спирали, но и веса баланса. Для этого на
ободе баланса прибавляют количество винтов, если часы спешат,
иди убавляют, если часы отстают. Можно также облегчать вес
баланса зенковкой или опиливанием снизу головок винтов. Если
нужно утяжелить баланс, то под винты кладут тонкие шайбы,
изготовленные из латунной фольги. Для этого вывинчивают винт,

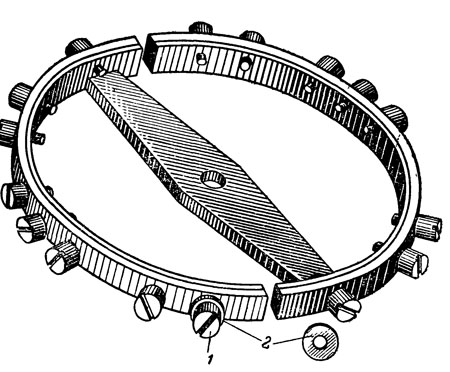

вставляют шайбу и винт снова завинчивают (рис. 215).
Рис. 215. Вставка шайб:
1 — винт с шайбой; 2 — шайба
Указанные операции необходимо выполнять так, чтобы не нарушить
уравновешенности баланса.
Поэтому после каждой проделанной операции необходимо проверять и
устанавливать правильность уравновешенности баланса на
перевес-машинке.
При большом расстоянии между штифтами градусника часы будут
отставать, особенно когда они находятся в вертикальном
положении. Поэтому штифты регулятора раздвигать не
рекомендуется; наоборот нужно, чтобы зазор между замком и
штифтом или между двумя штифтами был как можно меньше, но так,
чтобы во время перестановки регулятора в любую из сторон замок
регулятора не тянул или не гнул спираль, на что необходимо
обращать внимание во время сборки часов.
Если часы с разрезным балансом при повышении температуры
отстают, а при ее понижении спешат, то винты нужно переставить
ближе к размерным концам обода баланса. Если же часы спешат при
повышении температуры и отстают при ее понижении, винты следует
переставить ближе к перекладине.
Число переставленных винтов мастер определяет опытным путем.
На балансах имеются два винта с длинной резьбой, находящиеся у
перекладины баланса. Когда требуется особенно точное
регулирование, оба винта поворачивают на один и тот же угол. При
вывинчивании винтов часы отстанут, а при ввинчивании ход часов
ускорится; поворачивать винты в ту или другую сторону нужно
постепенно, т. е. на 1/8 или на 1/4 оборота. Переставлять эти
винты в другое место баланса и утяжелять баланс за счет и шайб
не рекомендуется.
В маятниковых часах суточный ход регулируют поворотами гайки,
отчего линза маятника поднимается и опускается. За время
регулировки линзу слегка поддерживают левой рукой так, чтобы
маятник стоял без движения, и тем самым не допускают поломки
подвесной пружинки; одновременно правой рукой поворачивают гайку
влево и следят, чтобы линза опустилась. Если часы
отстают, проделывают те же операции, но только вращают гайку
вправо, поднимая линзу вверх.

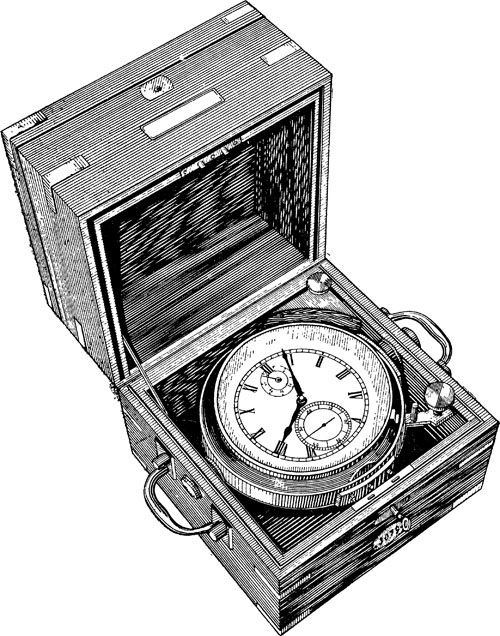

В ремонтных мастерских рекомендуется иметь эталонный хронометр
для проверки точности хода часов (рис. 216).
Рис. 216. Эталонный хронометр
Очень важно, чтобы показания минутной стрелки проверяемых часов
были по возможности точно согласованы с показаниями
секундной стрелки. Например, если секундная стрелка стоит против
деления, соответствующего 20 сек, то она должна стоять на
соответствующем минутном делении плюс 7з деления минутной шкалы.
Когда секундная стрелка эталлоного хронометра подойдет к 55-й
секунде, часовой мастер начинает на слух отсчитывать удары
хронометра, наблюдая за секундной стрелкой проверяемых часов.
При ударе 55-й секунды хронометра мастер начинает счет с нуля,
но так как хронометр имеет полусекундные удары, то 10-й удар
совпадает с 60-й секундой стрелки проверяемых часов и вычисляет
первую поправку. Через сутки мастер таким же образом опять
снимает время и исчисляет вторую поправку и т. д.
Карманные и наручные часы проверяются в четырех или шести
положениях. Это делается потому, что величина трения цапф
баланса в часах, находящихся в горизонтальном или вертикальном
положениях, различная.

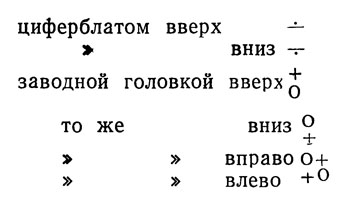

Проверка точности хода часов производится в следующих
положениях:
Для быстрого определения суточного хода часов применяют и
различные приборы, действующие по принципу сравнения частоты
колебания баланса испытываемых часов с постоянной частотой
эталонного кварцевого или камертонного генератора. Каждый удар
баланса при ходе часов (тиканье часов) регистрируется в виде
точки на барабане или на калиброванной диаграммной бумаге,
навернутой на барабан, который вращается с постоянной скоростью.

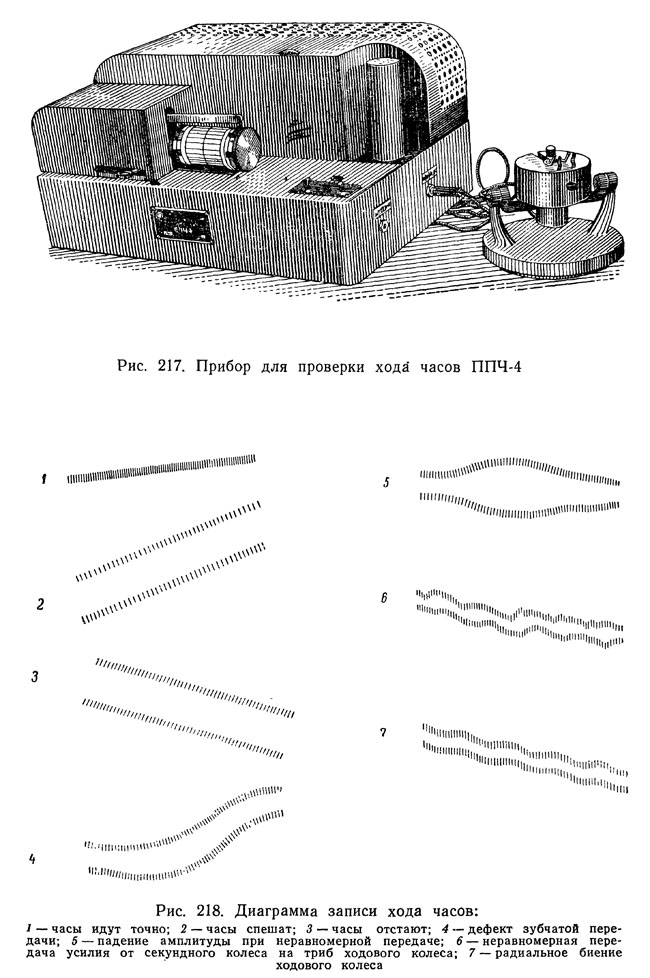

Наиболее распространен прибор проверки часов ППЧ-4,
изготовляемый московским заводом «Физприбор» (рис. 217). На этом
приборе каждый удар баланса регистрируется точкой на
калиброванной диаграммной бумаге, покрывающей поверхность
барабана. Если часы идут правильно, то за 30 сек ударник прибора
вычертит горизонтальную линию. Ускорение хода часов приведет к
тому, что получится не горизонтальная линия, а с наклоном вверх.
При замедленном ходе часов (отставании), наоборот, будет
вычерчиваться линия с наклоном вниз. Диаграммная бумага так
калибрована, что на ней точно указывается, на сколько секунд в
сутки часы опешат или отстают.
Если ход часов не ритмичен, линия на диаграмме будет кривой. На
диаграмме также отражаются многие другие погрешности, могущие
быть в ходе часов (рис. 218).
|
