СБОРКА ХРОНОМЕТРОВ

Сборку хронометра производят в следующем порядке:

1) собирают узлы барабана и улитки;

2) привертывают винтами к нижней платине мост промежуточного и секундного колес;

3) привертывают к платине нижний мост баланса;

4) ставят платину на корпус циферблатом вниз;

5) устанавливают трибы (промежуточный, центральный, секундный) ;

6) закрепляют собачку, храповое колесо, улитку и ходовой триб;

7) ставят на колонки верхнюю платину и привертывают винтами;

8) устанавливают барабан и барабанный мост; мост привертывают винтами к верхней платине;

9) ставят храповое колесо вала барабана; собачку привертывают винтом;

10) устанавливают баланс;

И) привертывают к верхней платине верхний мост баланса и колонку волоска закрепляют на мосту винтом;

12) устанавливают колодку ходовой пружины и привертывают к платине;

13) регулируют взаимоположение деталей хода. Зуб ходового

колеса должен заходить на камень покоя на 0,20 0,25 мм. Конец

золотой пружинки должен выходить за конец ходовой пружины на

0,35 ~ 0,40 мм. Зазор между зубцом ходового колеса и импульсным камнем должен быть в пределах 0,04 0,07 мм;

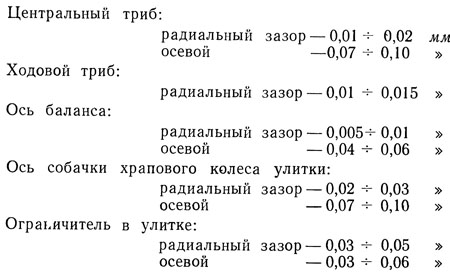

14) проверяют зазоры;

Вал улитки в отверстии платины должен иметь радиальный зазор в пределах 0,015 -f 0,03 мм, осевой зазор — 0,08 — 0,12 мм.

Вал барабана в отверстиях барабана должен иметь радиальный зазор в пределах 0,02 ~ 0,04 мм.


15) зацепляют за барабан и наматывают на него цепь Галля, а другой конец зацепляют на улитке;

16) подзаводят заводную пружину на десять зубцов храпового колеса вала барабана;

17) надевают шайбу, фланец на вал улитки и во фланец улитки вставляют пробковую шайбу;

18) переворачивают механизм циферблатом вверх;

19) ставят минутный и вексельный трибы с колесом и часовое колесо;

20) напрессовывают на выступающий конец вала улитки триб счетчика завода;

21) устанавливают колесо счетчика завода на его ось;

22) устанавливают и привертывают винтами циферблат;

23) закрепляют стрелки (секундную, часовую, минутную и счетчика заводки);

24) ставят в корпус механизм хронометра, навинчивают ободок со стеклом на корпус;

25) устанавливают в карданном подвесе хронометр.

Следует отметить, что в условиях часовых мастерских ремонт

хронометра не может быть выполнен с соблюдением необходимой гарантии точности хода.

Для проверки хронометров требуется специальная аппаратура, не имеющаяся в часовых мастерских, а точность их хода подтверждается специальным аттестатом, право утверждения которого имеет лишь ограниченный круг выделенных для этой цели организаций.
