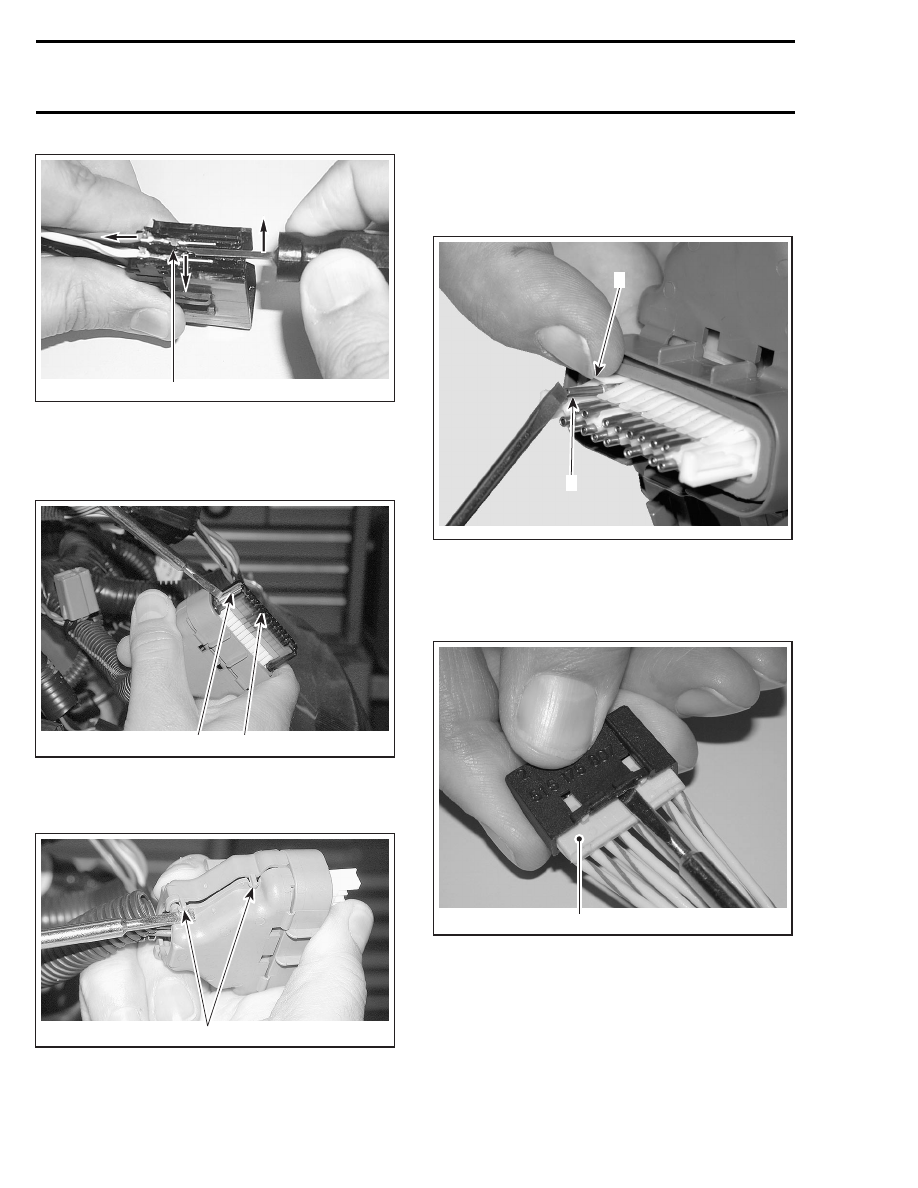

Section 13 WIRING DIAGRAM
Subsection 01 (WIRING DIAGRAMS)

1

A32Z05A

MALE CONNECTOR HOUSING — CUT-AWAY
1. Lock

24-Circuit Connector Housing

Push on both tabs to remove retainer.

1

A33Z01A

2

1. Retainer
2. Tab (one on each side)

Open housing by lifting 4 tabs.

1

A33Z02A

1. Tabs (2 on each side)

Lift the top plastic lock of the female terminal to
be removed and hold in position. Lift the female
terminal to unlock from the housing and push out
of housing.

A32E3XA

2

1

1. Lift and hold plastic lock
2. Lift to unlock and push out

8-Circuit Connector Housing

Pry housing to release lock.

1

A33Z04A

1. Lock

Insert tool AMP-755430-2 under tab and pry it to
free connector. Pull on the female terminal wire
to remove female terminal from housing.

492

mmr2005-102

Section 13 WIRING DIAGRAM

Subsection 01 (WIRING DIAGRAMS)

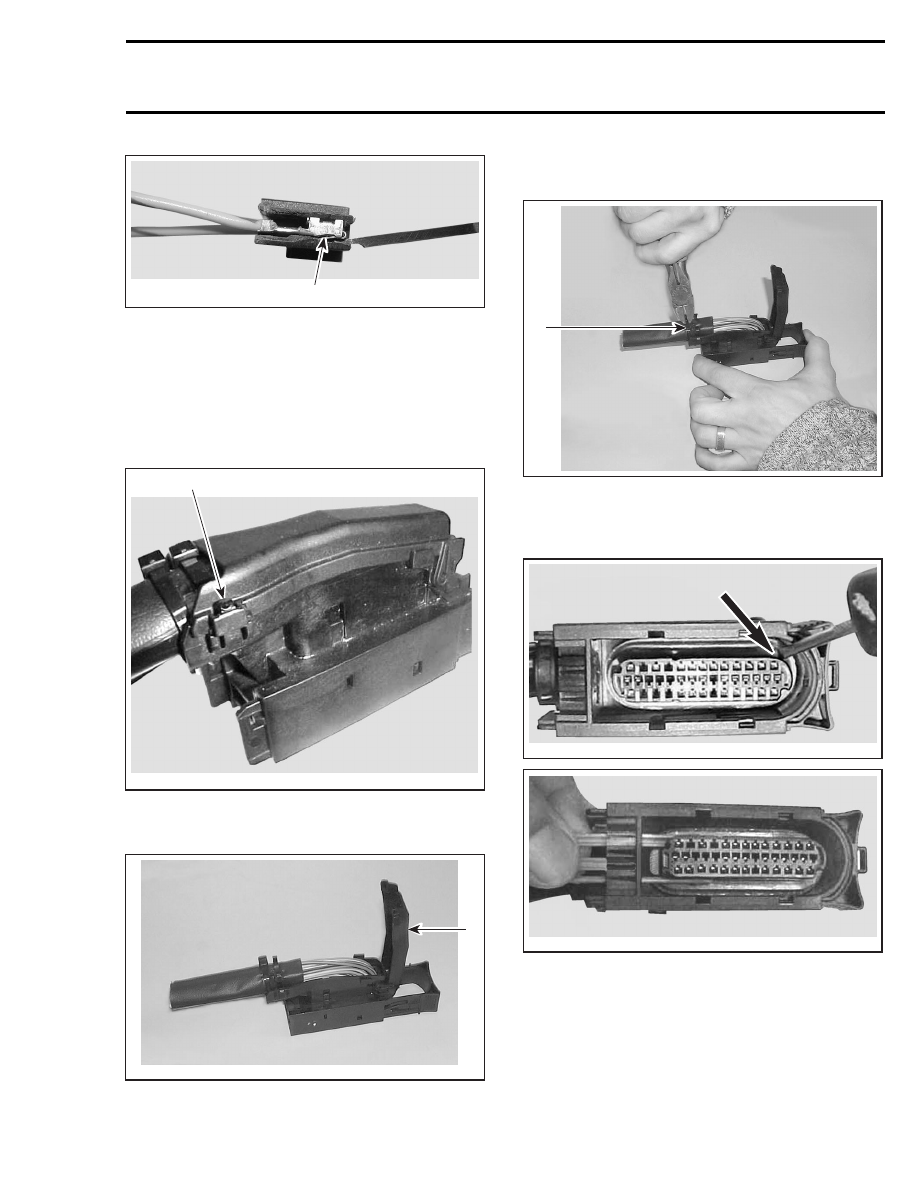

1

A33Z05A

8-CIRCUIT CONNECTOR HOUSING — CUT-AWAY
1. Tab

Connector housing A and B on ECM

Terminal Removal

Unlock the connector housing cover by pushing in
the tabs on top of the housing with a flat screw-
driver to be able to flip the top cover up.

1

F18Z0RA

1. Push in tab

Lift the cover by pushing it forward.

1

F18Z06A

1. Cover

Cut both locking ties that secure the harness to
the housing.

1

F18Z07A

1. Locking ties

Turn the housing over and remove the lock by
pushing and then pulling toward the wire harness.

F18Z0SA

F18Z0TA

Use a 0.76 mm (.030 in) oxyacetylene torch tip
cleaner or a no. 68 drill bit inserted down into the
housing to release the locking tab on the connec-
tor.

CAUTION: Using a probe larger than 0.76 mm
(.030 in) may damage the terminal.

mmr2005-102

493

Section 13 WIRING DIAGRAM
Subsection 01 (WIRING DIAGRAMS)

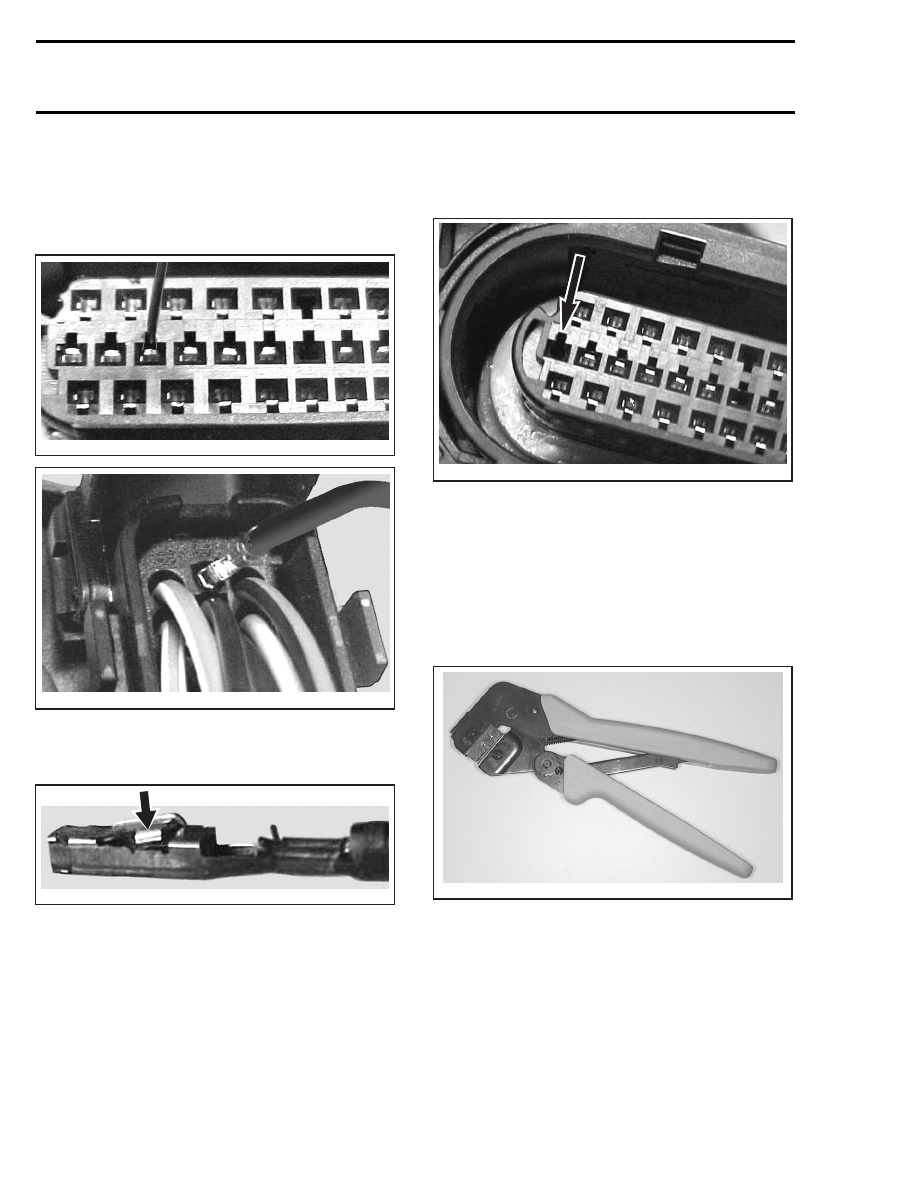

Insert the probe into the housing as shown, and
locate the appropriate wire in the back of the
housing. You may have to slightly cam the probe
against the locking tab to release it, then remove
the terminal from the housing.

F18Z0UA

F18Z0VA

The locking tab on the connector may have to be
bent out a little so it will lock in the housing when
it's re-inserted.

F18Z0WA

If the wire is in good condition but the terminal is
rusted or corroded, remove defective terminal and
crimp a new one. If wire and terminal are defec-
tive, acquire a new genuine wire and new terminal
and crimp them together as explained below.

IMPORTANT: Use genuine wires only. Otherwise
wires will not fit properly.

When re-inserting the connector, the locking tab
must be installed facing the smaller cutout of the
connector cavity.

F18Z0XA

Insert the connector, ensuring the locking tab
snaps into the housing.

Re-install the lock, attach the 2 tie raps, and close
the housing cover.

Terminal Crimping (Kostal and AMP multilock)

To crimp a new connector terminal, use the con-
nector crimping tool (P/N 529 035 909) and the
crimper die (P/N 529 035 906).

 F00B0EA

CRIMPING TOOL

To properly crimp the wires, strictly follow this pro-
cedure.

Strip the wire to a maximum of 3 mm (1/8 in).

494

mmr2005-102

Section 13 WIRING DIAGRAM

Subsection 01 (WIRING DIAGRAMS)

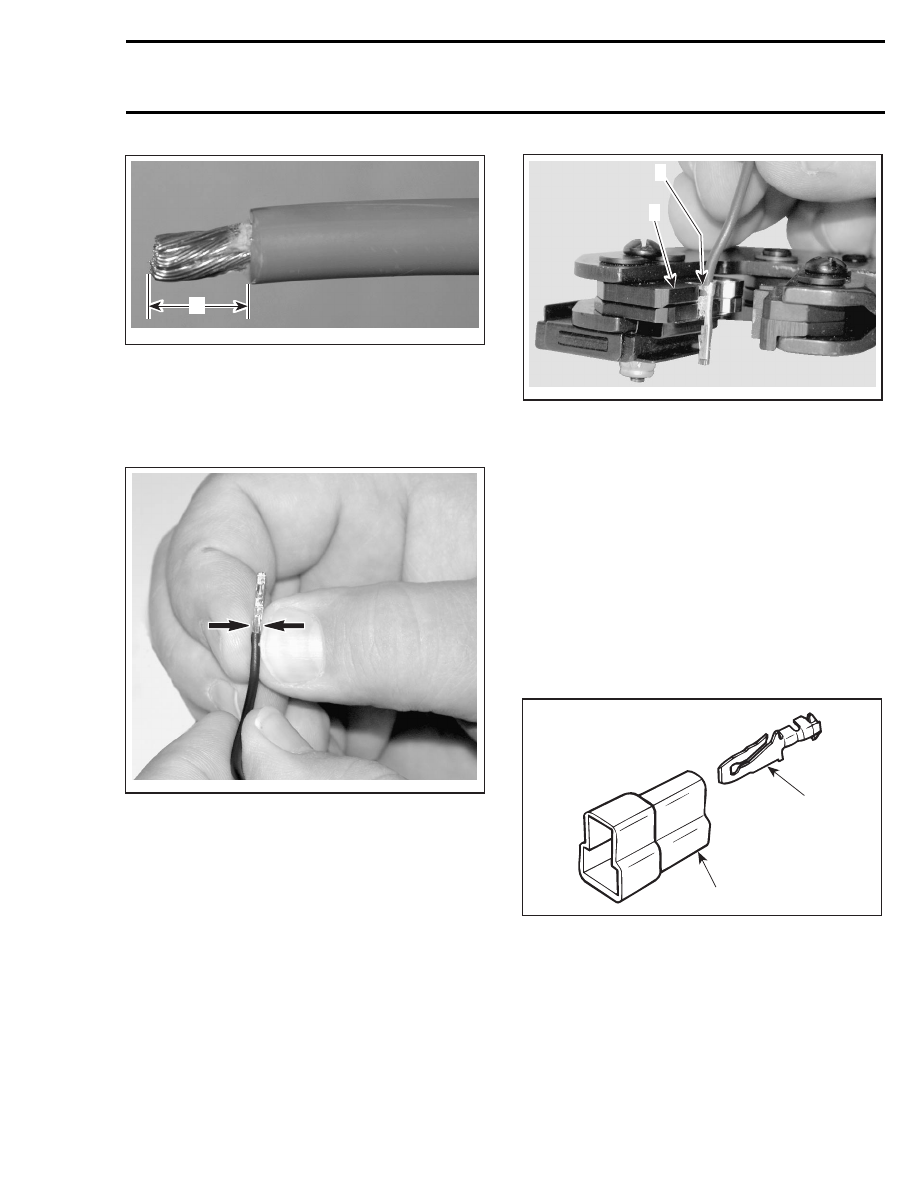

A32E2QA

A

TYPICAL

A. 3 mm (1/8 in) max.

Position wire in terminal.

Squeeze the terminal tabs with your fingers to
temporarily retain terminal in place.

A32E3YA

Insert terminal with wire in crimping pliers and po-
sition so that top of terminal tabs are flush with
pliers edge or a little bit lower as shown.

A32E3ZA

1

2

1. Top of terminal tabs
2. Align tabs with pliers edge

Crimp terminal. Ensure no tiny wire goes out of
terminal. This might cause strange problems of
the electrical system.

TAB AND RECEPTACLE
CONNECTORS INSTALLATION

Prior to installing, make sure locking tab is suffi-
ciently lifted to properly lock.

Insert tab and receptacle connectors in their re-
spective housings as shown in following illustra-
tions. Push sufficiently so that they snap. Try
pulling wire to ensure they are properly locked.

A00E1GA

1

2

1. Tab
2. Housing

mmr2005-102
