Section 12 TECHNICAL DATA
Subsection 03 (LIQUID COOLED (SDI) MODELS)

TECHNICAL DATA LEGEND

BTDC:

Before Top Dead Center

CDI:

Capacitor Discharge Ignition

MAG:

Magneto

N.A.:

Not Applicable

P/N:

Part Number

PTO:

Power Take Off

R.A.S.:

Response Angle Suspension

RER:

Rotax Electronic Reverse

RPM:

Revolution Per Minute

TRA:

Total Range Adjustable

VSA:

Variable Sheave Angle

W:

Watt

(1)

The maximum horsepower RPM applicable on
the vehicle. It may be different under certain
circumstances and BRP reserves the right to
modify it without obligation.

(2)

Crankshaft end-play is not adjustable on these
models. Specification is given for verification
purposes only.

(3)

At 3500 RPM with headlamp turned on.

(4)

All resistance measurements must be performed
with parts at room temperature (approx. 20°C
(68°F)). Temperature greatly affects resistance
measurements.

(5)

Drive pulley retaining screw: torque to 80 to 100
N•m (59 to 74 lbf•ft), install drive belt, accelerate
the vehicle at low speed (maximum 30 km/h
(20 MPH)) and apply the brake; repeat 5 times.
Retorque screw to 90 to 100 N•m (66 to 74
lbf•ft).

(6)

CAUTION: Do not attempt to adjust gap on
spark plug BR 9 ECS. The specification is given
for verification purpose only. If found out of
specification, replace with a new one.

(7)

793 HO Power TEK: with TPS (Throttle
positioning Sensor) disconnected.
995 SDI: with APS (Air pressure Sensor)
disconnected.

(8)

Force applied midway between pulleys to obtain
specified tension deflection.

(9)

Force or downward pull applied to track to obtain
specified tension deflection.

(10) Minimum allowable width may not be less than

3.0 mm (1/8 in) of new drive belt.

484

mmr2005-101

Section 13 WIRING DIAGRAM

Subsection 01 (WIRING DIAGRAMS)

WIRING DIAGRAMS

SERVICE TOOLS

Description

Part Number

Page

connector crimping tool........................................................ 529 035 909 ......................................... 494
crimper die............................................................................ 529 035 906 ......................................... 494

Wiring diagrams can be found at the end of this
subsection.

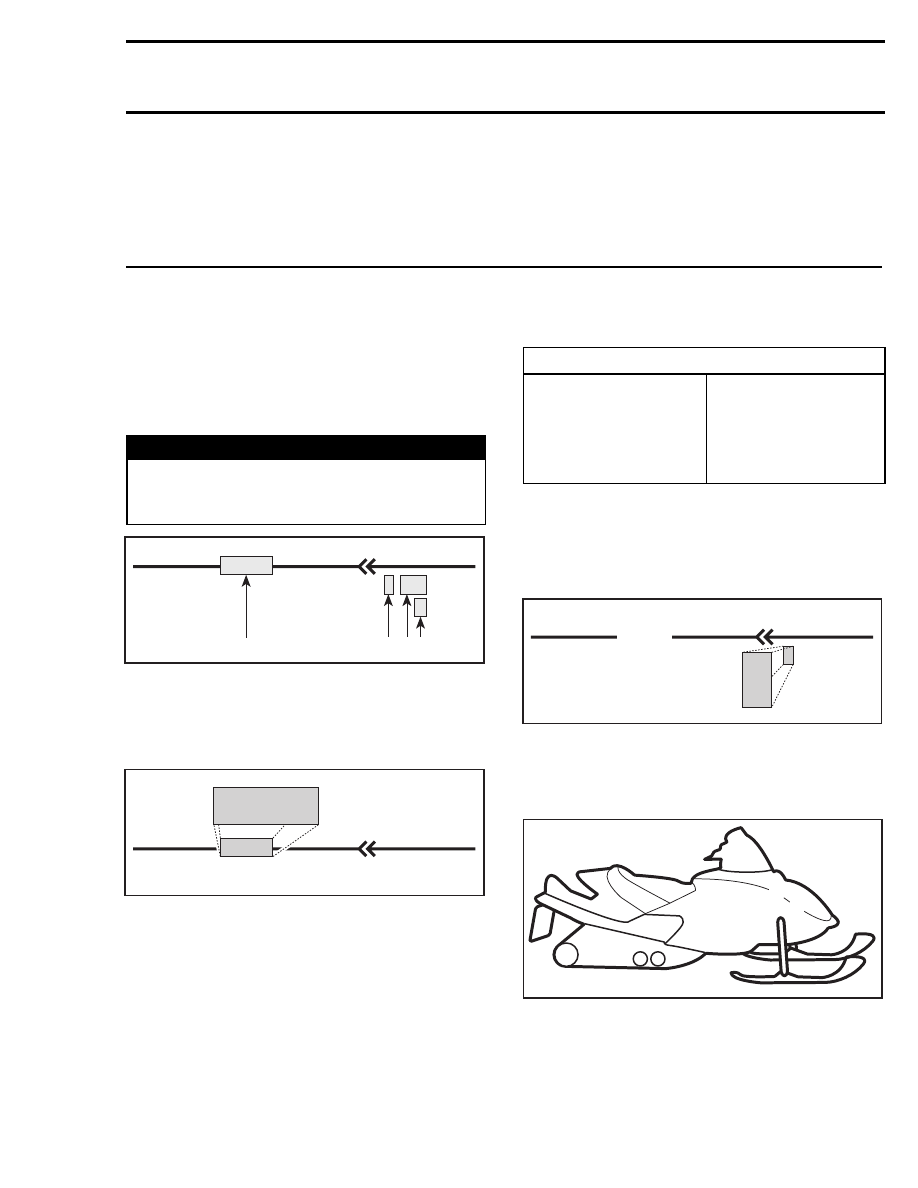

WIRING DIAGRAM LEGEND



WARNING

Ensure all terminals are properly crimped
on the wires and all connector housings are
properly fastened.

A00I04E

XX/XX

1



-



MC

1

2 3 4

D

1. Wire colors
2. Connector housing area
3. Housing code per area
4. Wire connector location in housing

WIRE COLORS

1-



MC

D

A00I04F

XX/XX

XX/XX

The first color of a wire is the main color, second
color is the stripe.

Example: YL / BK is a YELLOW wire with a BLACK
stripe.

COLOR CODE

BE
BK
BU
BR
GN
GY

—
—
—
—
—
—

BEIGE
BLACK
BLUE
BROWN
GREEN
GREY

OR

RD

VI

WH

YL

—
—
—
—
—

ORANGE
RED
VIOLET
WHITE
YELLOW

CONNECTOR HOUSING AREA

The first digit of the connector identification num-
ber presents the location of the connector on the
vehicle.

-



MC

D

XX/XX

A00I04G

11

1

The following illustration shows the snowmobile
with number on it. These numbers will corre-
spond with the locations of the connector on the
vehicle along with a brief description.

7

10

A32H43A

12

11

2

1

8

3

4

9

6

5

mmr2005-102

485

Section 13 WIRING DIAGRAM
Subsection 01 (WIRING DIAGRAMS)

AREA

LOCATION

1

Right hand side of engine

2

Engine

3

Near right hand side footrest

4

Near driven pulley

5

Under console

6

Under hood

7

Near fuel tank

8

Under engine

9

Near steering column or on primary

air intake silencer

10

On handlebar

11

Injection oil tank

12

Secondary air intake silencer

HOUSING REFERENCE PER AREA

The next two letters of the connector identifica-
tion number represents a connector reference. If
there are many connectors in the same area this
helps identify which wire is in which connector.

-



M



C

D

XX/XX

A00I04I

1

MC

WIRE LOCATION IN CONNECTOR
HOUSING

The third portion of the connector identification
number represents the location of the wire in the
connector housing. This could be identified by ei-
ther a number such as 1, 2, 3 or by a letter such as
A, B, C depending on the type of connector used.

XX/XX

A00I04H

D

D

1-



MC

486

mmr2005-102

Section 13 WIRING DIAGRAM

Subsection 01 (WIRING DIAGRAMS)

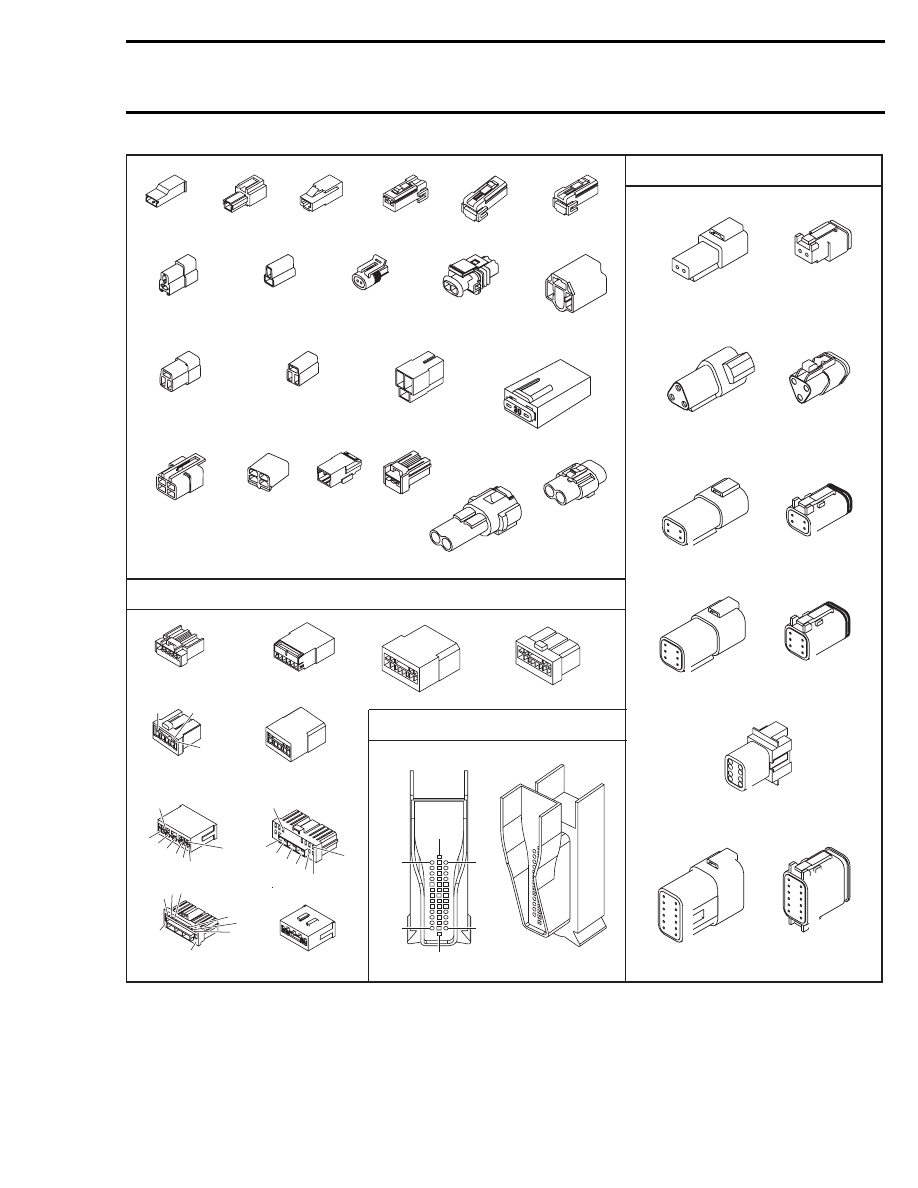

A32E3WS

DEUTSCH

A

C

B

A

C

B

12

11

10

9

8

7

1

2

3

4

5

6

12

11

10

9

8

7

1

2

3

4

5

6

1

2

3

1

2

3

6

5

4

6

5

4

1

2

4

3

4

3

1

2

2

1

1

2

A

B

A

B

A

B

2

1

A

B

C

A

B

C

B

A

A

D

C B

B

C

A

D

A

B

A

B

C

AMP

A

C

B

5

6

7

8

1

1

1 3

2

1 3

2

A

B

KOSTAL

4

3

2

1

1

2

3

4

5

6

6

5

4

3

2

1

4

5

6

7

8

1

2

3

7

8

9

10

11

1

2

3

4

5

6

654 3

21

10

11

12

9 8

13

7

6

5

4

3

2

1

12 11

10 9

8

28

14

1

29

13

41

13

4

3

2

1

7

6

5

2

2
