Snowmobile Ski Doo REV SERIES (2006 year). Instruction - part 103





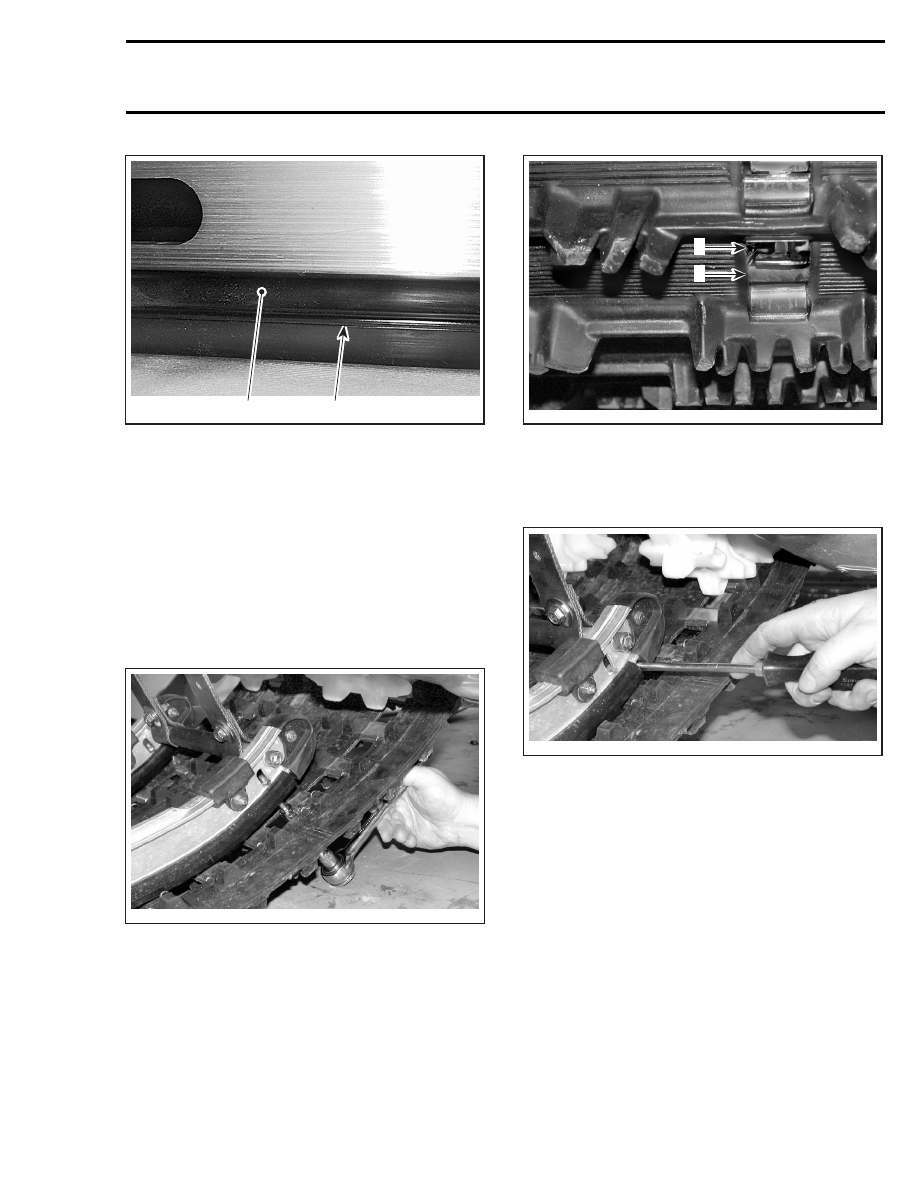

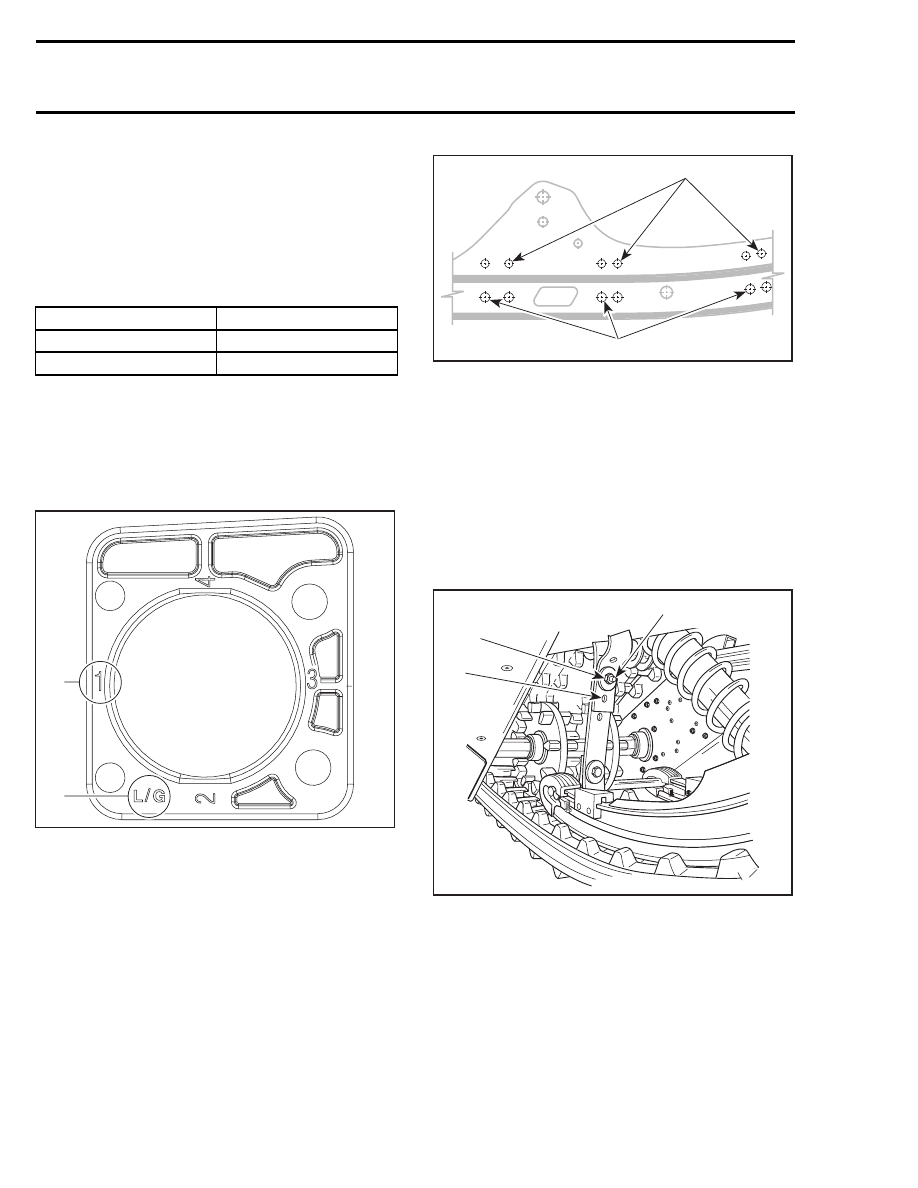

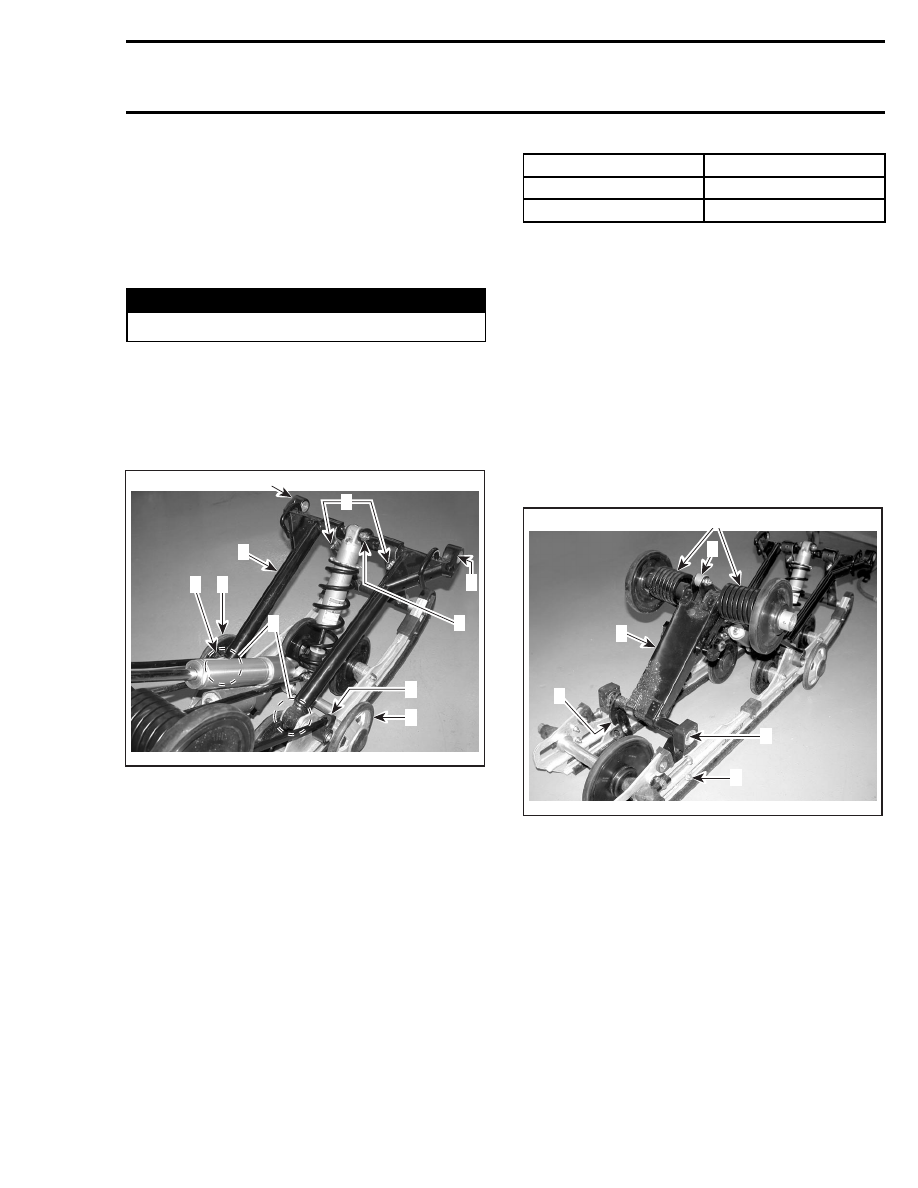

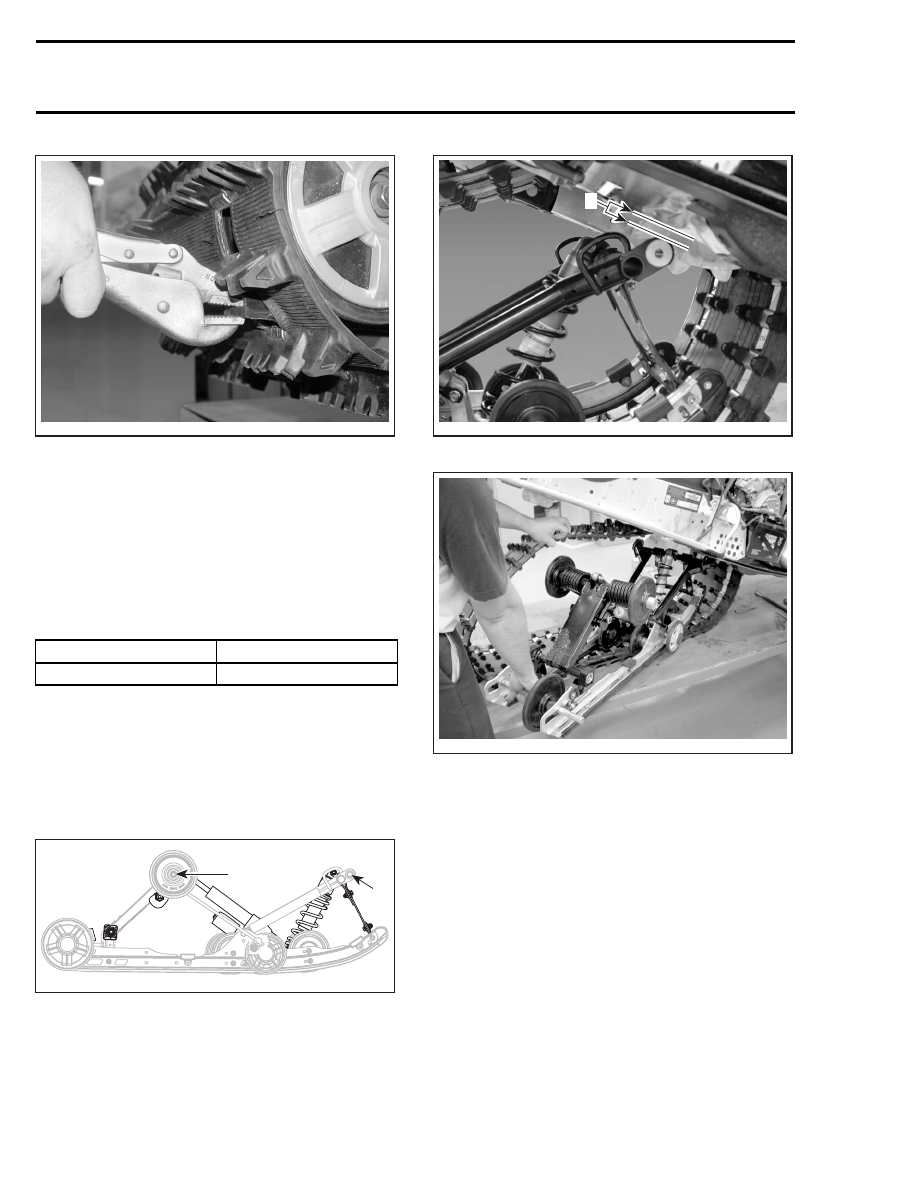

Section 09 REAR SUSPENSION

Subsection 03 (SC 4 SUSPENSION)

1

A03F3SA

2

TYPICAL
1. Slider shoe
2. Molding line (wear limit indicator)

Replace slider shoes when wear limit is reached.

CAUTION: Slider shoes must always be re-
placed in pairs.

SLIDER SHOE REMOVAL

Lift rear of vehicle and support it off the ground.

Completely loosen track tension.

Remove nut and screw of each runner.

A33F5RA

REMOVE NUT AND SCREW OF EACH RUNNER

Align track window with slider shoe.

A33F5SA

2

1

TYPICAL
1. Track window
2. Slider shoe

Using a pry bar or screw driver, push slider shoe
until it comes in contact with track.

A33F5TA

PUSH ON SLIDER SHOE

Using locking pliers, pull slider shoe thru track win-
dow to remove.

NOTE: If necessary, lubricate track window to fa-
cilitate slider shoe removal.

mmr2005-096

417

Section 09 REAR SUSPENSION
Subsection 03 (SC 4 SUSPENSION)

A33F5UA

PULL ON SLIDER SHOE TO REMOVE

SLIDER SHOE INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

Make sure to insert slider shoe end with hole first.

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Slider shoe nut

2.5 N•m (22 lbf•in)

SUSPENSION REMOVAL

Lift rear of vehicle and support it off the ground.

Completely loosen track tension.

Remove rear arm top axle screws.

Remove front arm top bolts.

A35F01D

2

1

1. Remove rear arm top axle screws
2. Remove front arm top bolts

Lift rear of vehicle until front arm as enough clear-
ance to pass underneath tunnel.

A33F5VA

1

1. Enough clearance

A33F5WA

REMOVE SUSPENSION

SUSPENSION INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

Inspect track thoroughly before reinstalling sus-
pension. Refer to TRACK.

Install suspension into track with front portion
first.

Adjust track tension.

FRONT ARM REMOVAL

NOTE: Front arm can be removed with suspen-
sion assembly in place.

418

mmr2005-096

Section 09 REAR SUSPENSION

Subsection 03 (SC 4 SUSPENSION)

Lift rear of vehicle and support it off the ground.

Remove the following:

– shock upper bolt and nut
– front idler wheels
– spring supports (to gain access to front arm low-

er bolts)

WARNING

Supports are spring loaded.

– front arm lower bolts and washers
– unfasten one end of stopper straps
– remove front arm upper bolts, nuts and wash-

ers.

Remove front arm.

A33F5XA

5

1

6

3
2

7

2

3

4

6

SUSPENSION REMOVED FOR CLARITY
1. Shock upper bolt and nut
2. Front idler wheels
3. Spring supports
4. Front arm lower bolts and washers
5. Unfasten one end of stopper straps
6. Front arm upper bolts, nuts and washers
7. Front arm

FRONT ARM INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

To properly hold front arm axles when applying
tightening torque to front arm lower bolts, it may
be necessary to remove idle wheels.

Respect the following tightening torque specifica-
tions.

DESCRIPTION

TIGHTENING TORQUE

Stopper straps nuts

11 N•m (97 lbf•in)

Front arm lower bolts

120 N•m (89 lbf•ft)

REAR ARM/PIVOT ARM REMOVAL

NOTE: Rear arm can be removed with suspension
assembly in place.

For rear arm removal, remove the following:

– shock upper bolt and nut
– rear springs (refer to procedure above in this

section)

– screws and washers holding rear arm to pivot

arm.

For pivot arm removal, remove the following:

– bolts, nuts and washers holding pivot arm to

runners.

A33F5YA

1

2

4

6

3

5

SUSPENSION REMOVED FOR CLARITY
1. Shock upper bolt and nut
2. rear srings
3. Rear arm/pivot arm screws and washers
4. Rear arm
5. Pivot arm/runner bolts, nuts and washers
6. Pivot arm

REAR ARM/PIVOT ARM
INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

Pivot arm grease fitting must be towards the front
of the vehicle.

mmr2005-096

419

Section 09 REAR SUSPENSION
Subsection 03 (SC 4 SUSPENSION)

At installation, rear arm stroke limiter must be on
rear side.

Insert dowel pin into pivot arm hole, dowel pin
must exceed block guide by 2 to 2.3 mm (.079 to
.091 in).

Respect the following tightening torque specifica-
tions.

DESCRIPTION

TIGHTENING TORQUE

Pivot arm/runners nut

25 N•m (18 lbf•ft)

Locking ring set screw

2.5 N•m (22 lbf•in)

BLOCK INSTALLATION

Both blocks are identified R or L (right or left) and
have position number (from 1 to 4). At installation
make sure to install proper block on proper side
with the same adjustment position on both sides.

A33F60A

1

2

TYPICAL
1. Blocks are identified R or L (right or left)
2. Blocks position number (from 1 to 4)

IDLER WHEELS INSTALLATION

Refer to illustration for idler wheels position at in-
stallation.

A33F5ZA

1

2

1. RH side wheels position
2. LH side wheels position

STOPPER STRAP

Inspect strap for wear or cracks, bolt and nut for
tightness. If loose, inspect hole for deformation.
Replace as required.

Make sure it is attached through proper hole from
the end.

Torque nut to 11 N•m (97 lbf•in).

A32F3DA

A

1

2

TYPICAL
1. 1

st

hole

2. 2

nd

hole

A. 11 N•m (97 lbf•in)

RIDE ADJUSTMENT

Refer to the appropriate Operator’s Guide.

420

mmr2005-096
