Section 09 REAR SUSPENSION
Subsection 02 (SC 3 SUSPENSION)

A33F5FA

1

2

TYPICAL

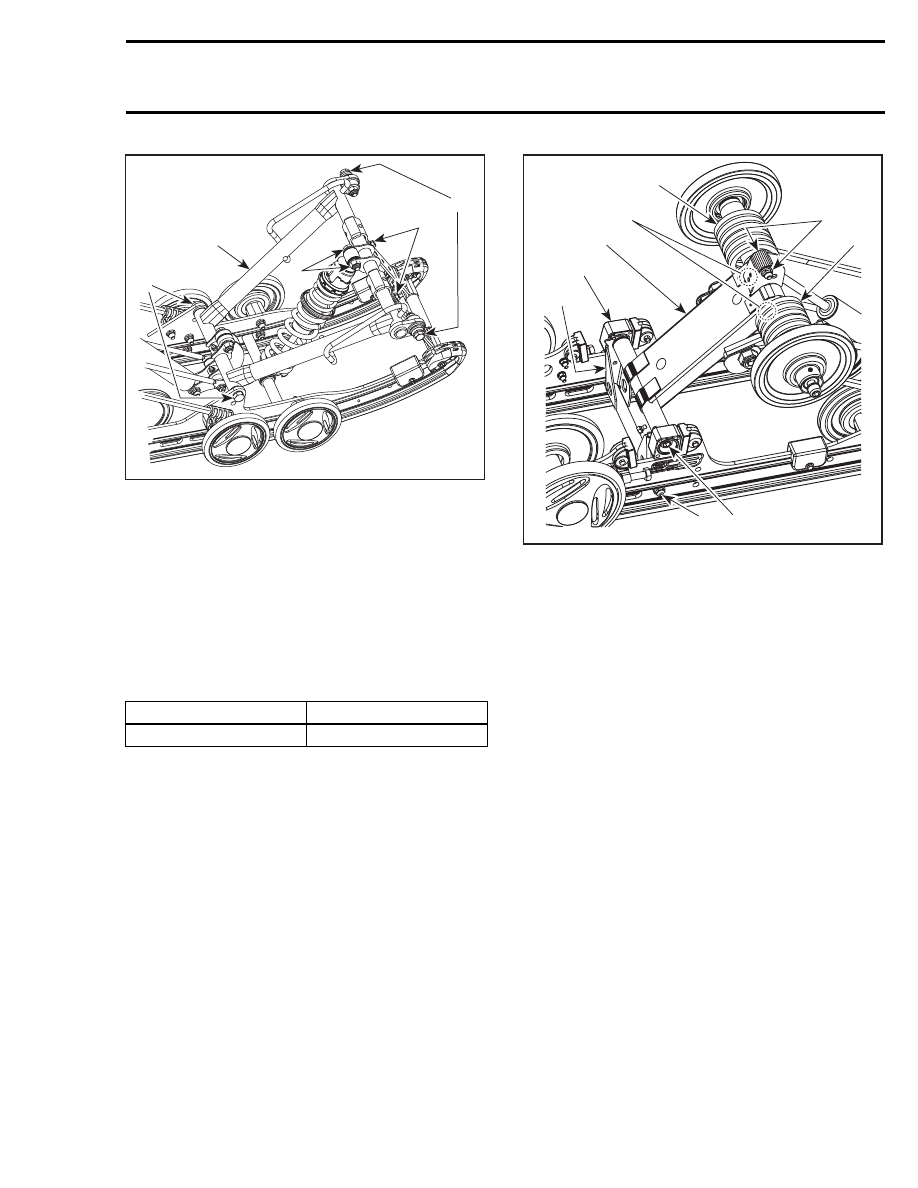

1. Rear arm bolts
2. Front arm bolts

Lift rear of vehicle until front arm as enough clear-
ance to pass underneath tunnel.

A33F5VA

1

TYPICAL
1. Enough clearance

A33F5WA

TYPICAL — REMOVE SUSPENSION

SUSPENSION INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

Inspect track thoroughly before reinstalling sus-
pension. Refer to TRACK.

Install assembled suspension into track with front
portion first.

Adjust track tension.

FRONT ARM REMOVAL

NOTE: Front arm can be removed with suspen-
sion assembly in place.

Lift rear of vehicle and support it off the ground.

Remove the following:

– shock upper bolt and nut
– front arm lower bolts and washers
– unfasten one end of stopper strap(s)
– remove front arm upper bolts, nuts and wash-

ers.

Remove front arm.

404

mmr2005-095

Section 09 REAR SUSPENSION

Subsection 02 (SC 3 SUSPENSION)

A33F69A

1

5

2

4

3

TYPICAL
1. Shock upper bolt and nut
2. Front arm lower bolts and washers
3. Unfasten one end of stopper straps
4. Front arm upper bolts, nuts and washers
5. Front arm

FRONT ARM INSTALLATION

Installation is reverse of removal procedure.

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Stopper strap(s) nuts

11 N•m (97 lbf•in)

REAR ARM/PIVOT ARM REMOVAL

NOTE: Rear arm can be removed with suspension
assembly in place.

For rear arm removal, remove the following:

– shock upper bolt and nut
– throttle rods upper bolt and nut
– rear springs (refer to procedure above in this

section)

– screws and washers holding rear arm to pivot

arm.

Remove rear arm.

For pivot arm removal, remove the following:

– bolt, nut and washers holding pivot arm to run-

ners.

Remove pivot arm.

A33F6AA

1

2

5

4

7

4

3

3

6

TYPICAL
1. Shock upper bolt and nut
2. Throttle rods upper bolt and nut
3. Rear springs
4. Rear arm/pivot arm screws and washers
5. Rear arm
6. Pivot arm/runners bolt, nut and washers
7. Pivot arm

REAR ARM/PIVOT ARM
INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

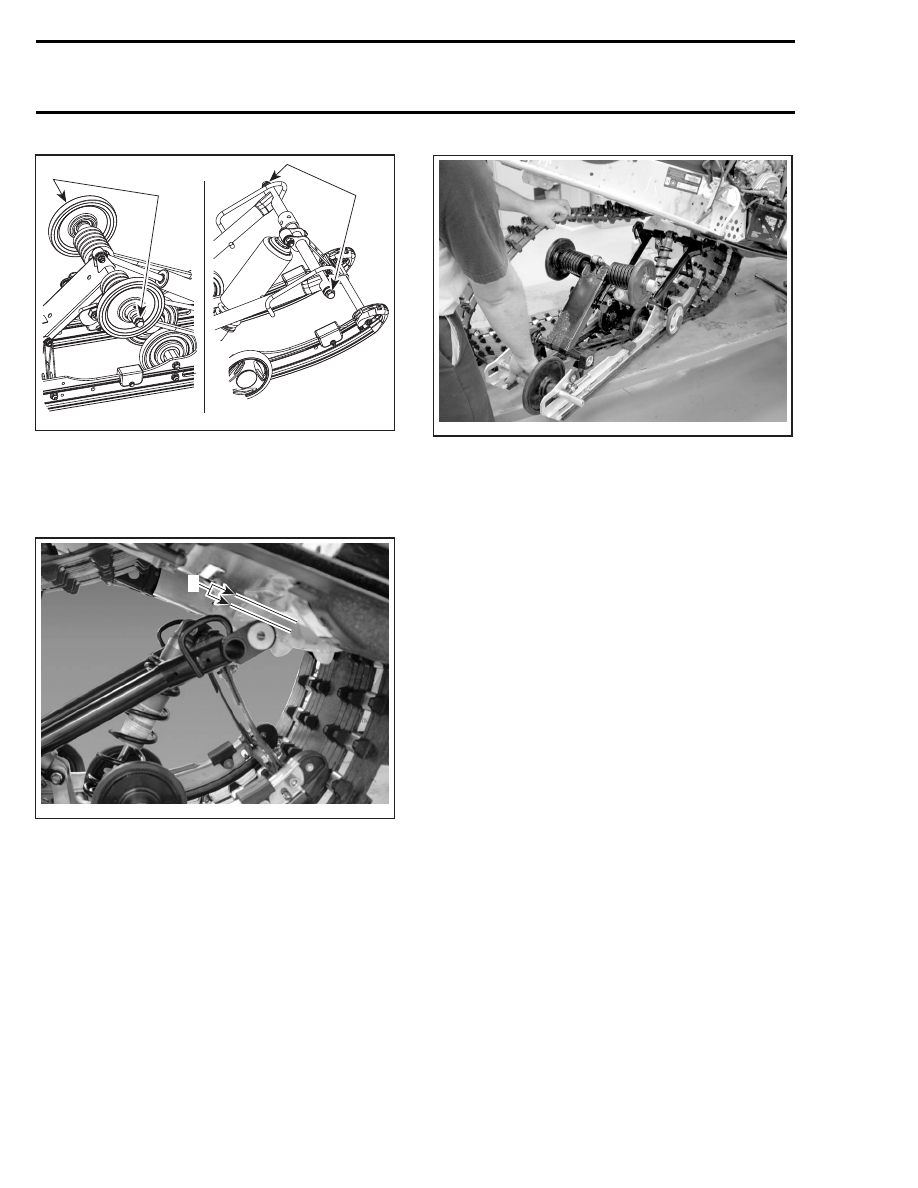

Both blocks are identified R or L (right or left),
see second following photo. At installation, make
sure to install proper block on proper side.

Also, note that protrusion must be positioned
above stoppers.

mmr2005-095

405

Section 09 REAR SUSPENSION
Subsection 02 (SC 3 SUSPENSION)

1

A32F15A

2

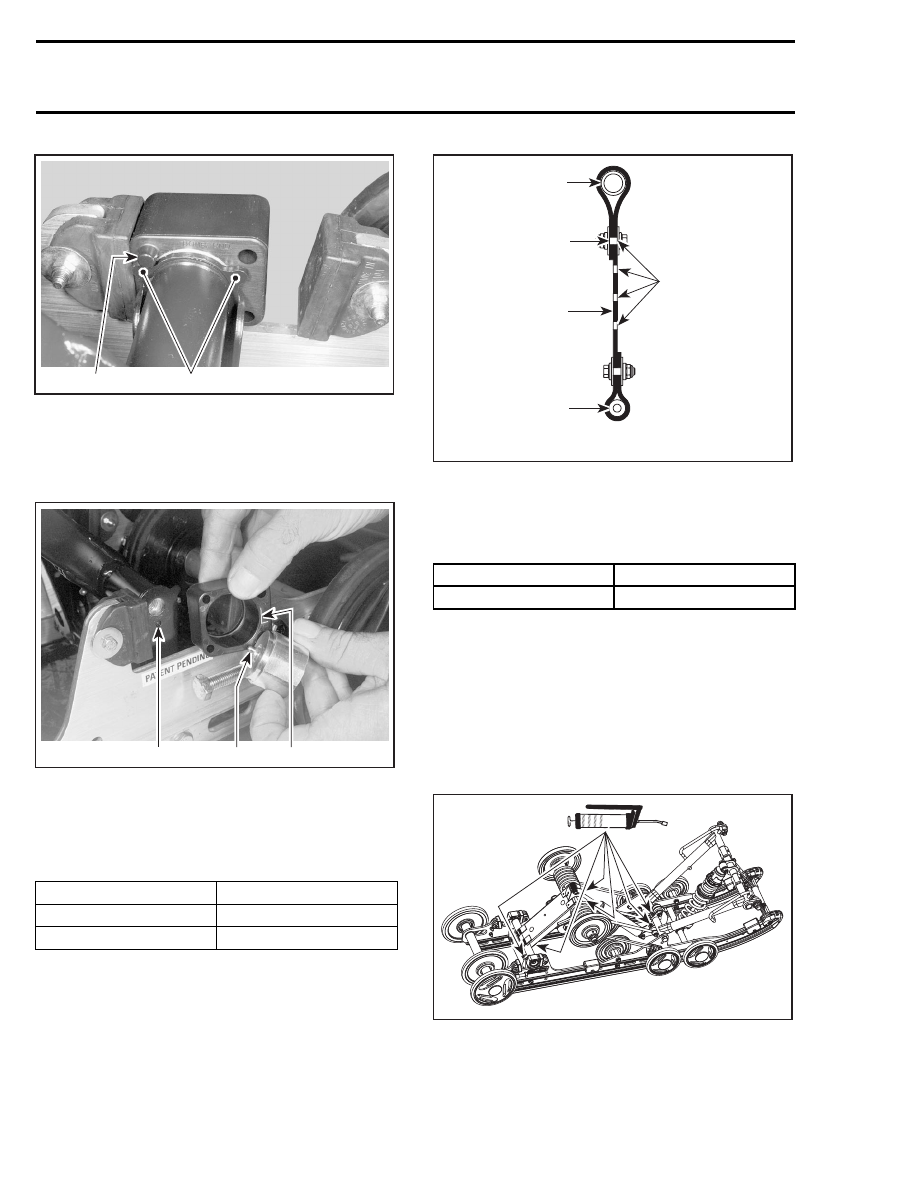

1. Protrusion
2. Stoppers

Dowel pin must exceed block guide by 2 to 2.3
mm (.079 to .091 in).

At installation, insert dowel pin into pivot arm hole.

2

A32F14A

1

3

LEFT SIDE SHOWN
1. Dowel pin
2. Pivot arm hole
3. «L» identification for left side

Respect the following tightening torque specifica-
tions:

DESCRIPTION

TIGHTENING TORQUE

Locking ring set screw

2.5 N•m (22 lbf•in)

Pivot arm lower nut

24.5 N•m (18 lbf•ft)

STOPPER STRAP

Inspect strap for wear or cracks, bolt and nut for
tightness. If loose, inspect hole for deformation.
Replace as required.

Make sure it is attached through proper hole from
the end.

A33F6BA

Position

4-1

1

3

2

1. Front arm (top)
2. Front axle
3. Rear of vehicle

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Stopper strap nuts

11 N•m (97 lbf•in)

RIDE ADJUSTMENT

Refer to the appropriate Operator’s Guide.

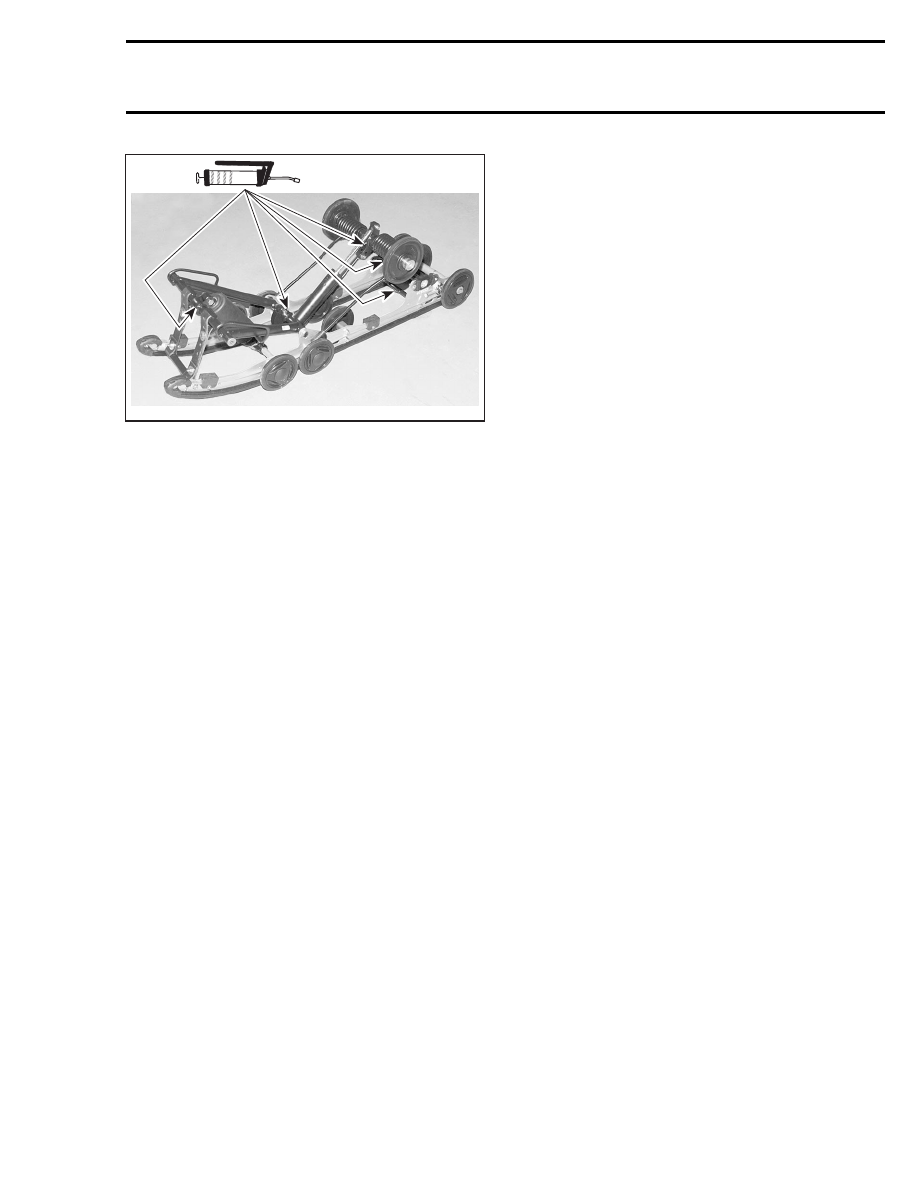

LUBRICATION

Lubricate front and rear arms at grease fittings
using suspension synthetic grease (P/N 293 550
033).

A33F68A

TYPICAL

406

mmr2005-095

Section 09 REAR SUSPENSION

Subsection 02 (SC 3 SUSPENSION)

A32F16A

TYPICAL

mmr2005-095

407
