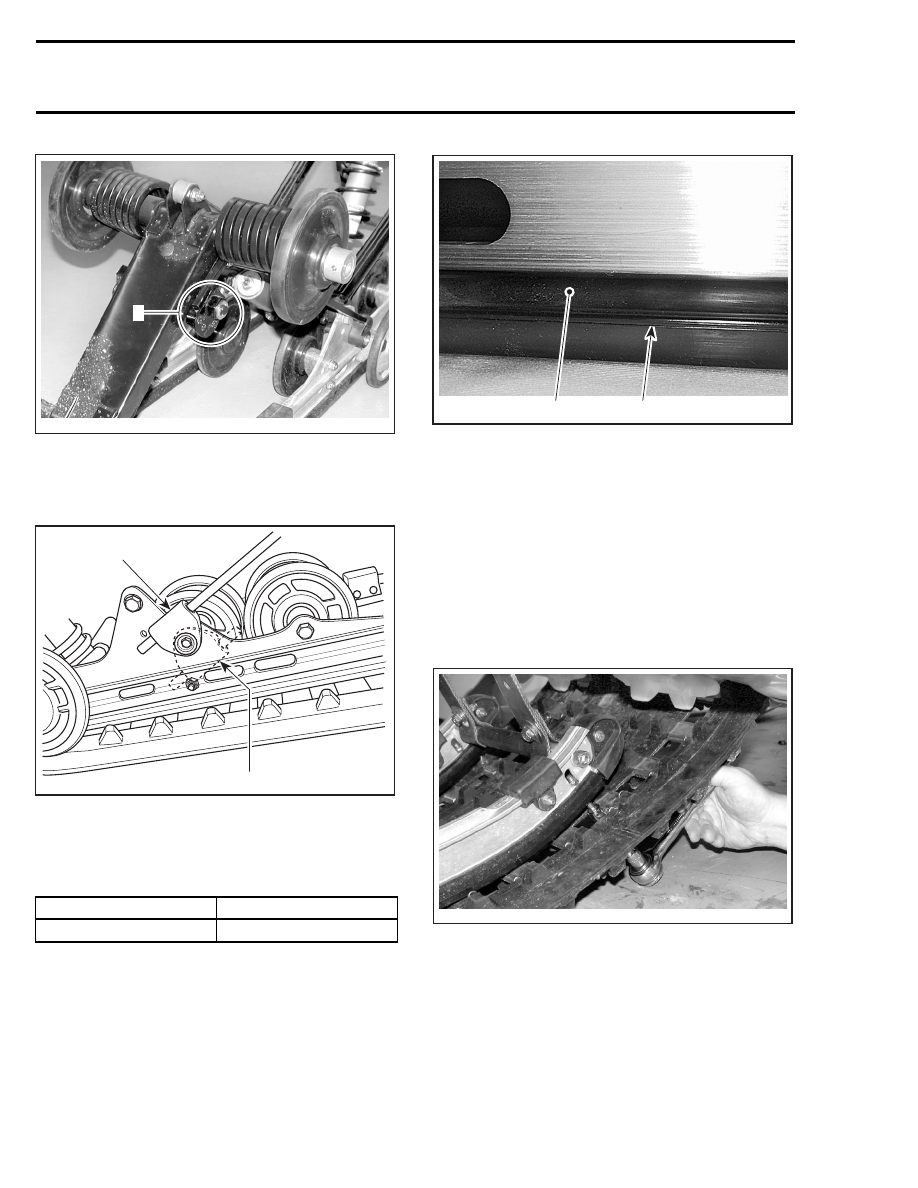

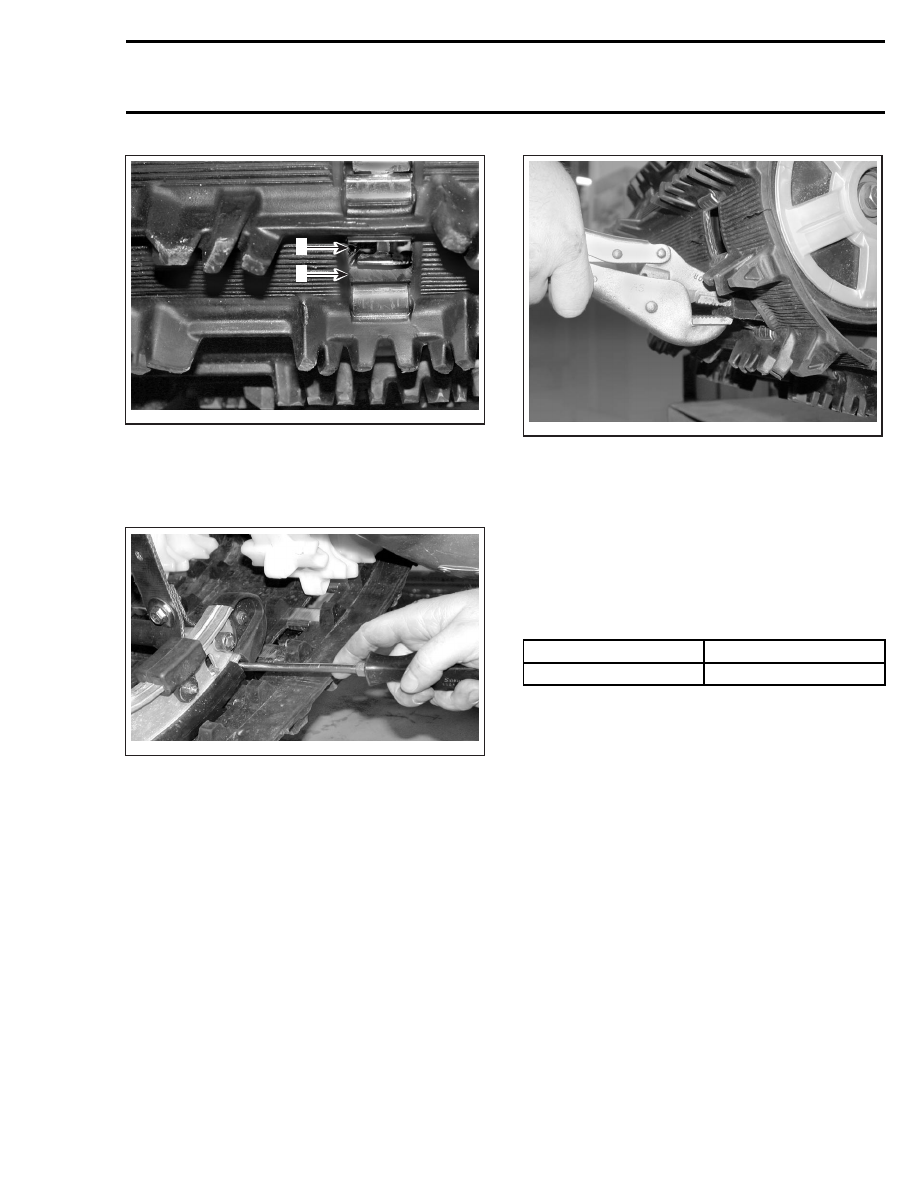

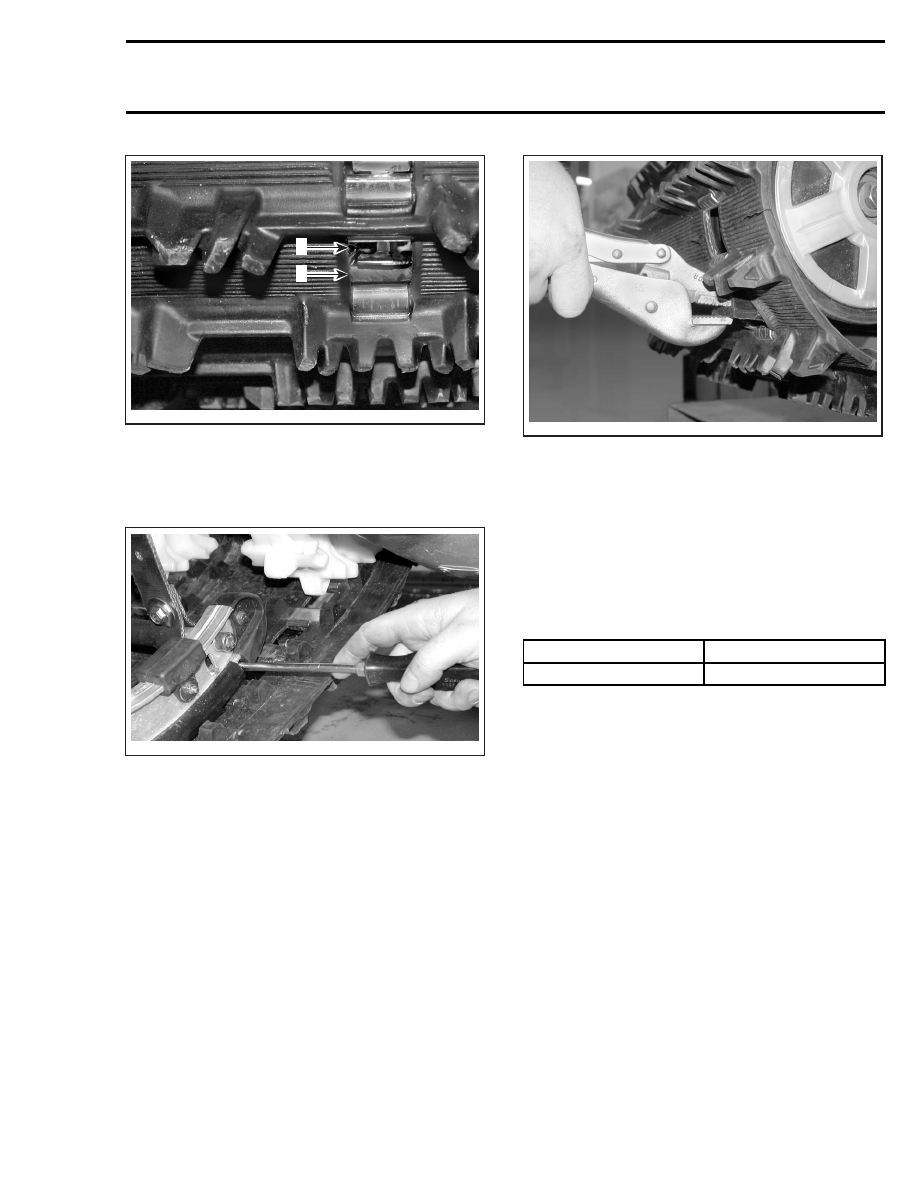

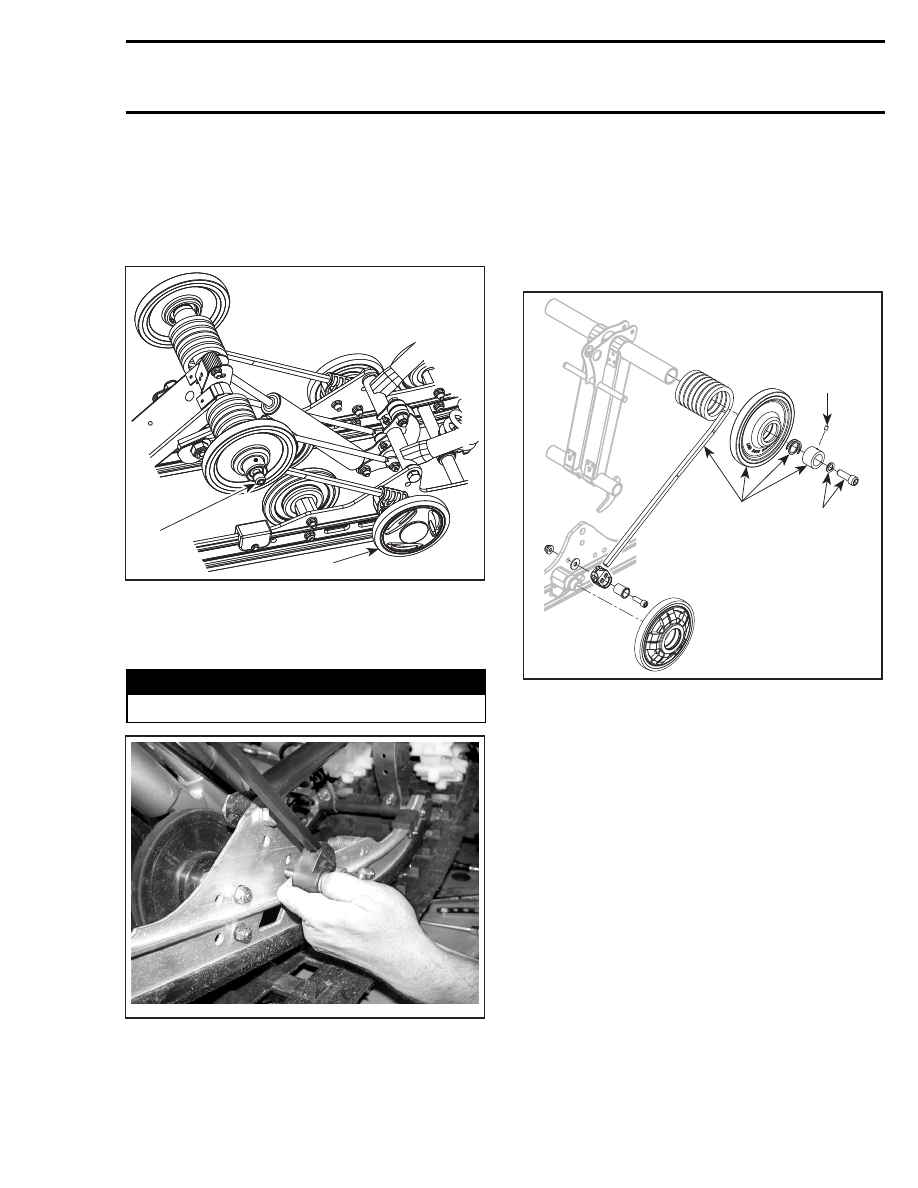

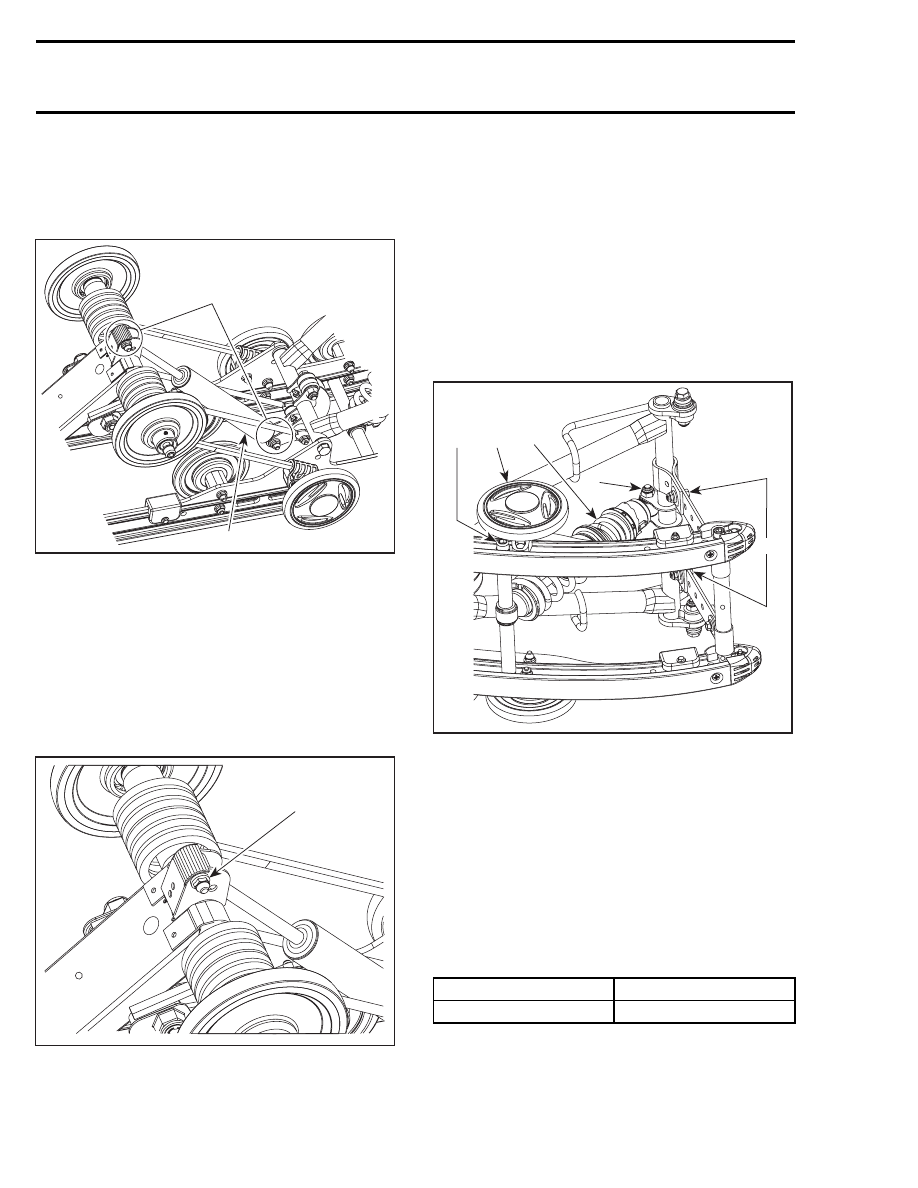

Section 09 REAR SUSPENSION
Subsection 02 (SC 3 SUSPENSION)

NOTE: If necessary, to ease shock removal, un-
fasten one end of stopper straps to release shock
pressure.

Remove rear arm shock.

A33F65A

1

2

TYPICAL
1. Upper/lower bolt and nut
2. Rear shock absorber

REAR SHOCK ABSORBER
INSTALLATION

Installation is reverse of removal procedure.

CAUTION: Take care not to damage grease fit-
ting.

A33F66A

1

REAR SHOCK ABSORBER POSITION
1. Shock installed using upper hole

FRONT SHOCK ABSORBER
REMOVAL

Lift rear of vehicle and support it off the ground.

Unfasten one end of stopper straps to release
shock pressure.

Unbolt front shock from the top.

Remove the front idler wheels to gain access to
the axle retaining self-locking screws.

Unbolt axle screws and slide out axle to remove
shock.

A33F67A

3

2

1

5

4

TYPICAL
1. Front shock upper bolt and nut
2. Idler wheel
3. Axle screw
4. Unfasten one end of stopper straps
5. Front shock

FRONT SHOCK ABSORBER
INSTALLATION

Installation is reverse of removal procedure.

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Stopper strap(s) nuts

11 N•m (97 lbf•in)

REAR SPRING REMOVAL

Lift rear of vehicle and support it off the ground.

400

mmr2005-095

Section 09 REAR SUSPENSION

Subsection 02 (SC 3 SUSPENSION)

Decrease spring preload by turning cams accord-
ingly.

Loosen rear arm top axle from chassis.

Remove idler wheels to have access to spring sup-
ports screws.

A33F65B

1

2

TYPICAL
1. Loosen rear arm top axle from chassis
2. Remove idler wheels (if necessary)

Remove spring supports.



WARNING

Supports are spring loaded.

A33F5PA

REMOVE SPRING SUPPORTS

Remove screws and washers from rear arm top
axle.

Loosen set screw from locking rings.

Remove the following on both sides:

– locking ring
– axle spring
– top idler wheel
– rear springs.

A33F5OB

1

3

2

TYPICAL — ON BOTH SIDES
1. Remove screws
2. Loosen set screw
3. Remove the following

REAR SPRING INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

At assembly, respect THIS SIDE OUT inscription
on top idler wheels.

At assembly, make sure that spring end is in cam
adjuster.

mmr2005-095

401

Section 09 REAR SUSPENSION
Subsection 02 (SC 3 SUSPENSION)

A33F5QA

1

ON BOTH SIDES
1. Spring end in cam adjuster

CAUTION: To avoid track damage, spring sup-
ports must be mounted upward.

A03F0VA

1

2

TYPICAL — RIGHT SIDE SHOWN
1. Right position: upward
2. Wrong position

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Locking ring set screw

2.5 N•m (22 lbf•in)

SLIDER SHOE VERIFICATION

Molding line is the wear limit indicator.

1

A03F3SA

2

TYPICAL
1. Slider shoe
2. Molding line (wear limit indicator)

Replace slider shoes when wear limit is reached.

CAUTION: Slider shoes must always be re-
placed in pairs.

SLIDER SHOE REMOVAL

Lift rear of vehicle and support it off the ground.

Completely loosen track tension.

Remove front runners nut and screw.

A33F5RA

TYPICAL — REMOVE NUT AND SCREW

Align track window with slider shoe.

402

mmr2005-095

Section 09 REAR SUSPENSION

Subsection 02 (SC 3 SUSPENSION)

A33F5SA

2

1

TYPICAL
1. Track window
2. Slider shoe

Using a pry bar or screw driver, push slider shoe
until it comes in contact with track.

A33F5TA

TYPICAL — PUSH ON SLIDER SHOE

Using locking pliers, pull slider shoe thru track win-
dow to remove.

NOTE: If necessary, lubricate track window to fa-
cilitate slider shoe removal.

A33F5UA

TYPICAL — PULL ON SLIDER SHOE TO REMOVE

SLIDER SHOE INSTALLATION

Installation is reverse of removal procedure. Pay
attention to the following details.

Make sure to insert slider shoe end with hole first.

Respect the following tightening torque specifica-
tion:

DESCRIPTION

TIGHTENING TORQUE

Slider shoe nut

2.5 N•m (22 lbf•in)

SUSPENSION REMOVAL

Lift rear of vehicle and support it off the ground.

Completely loosen track tension.

Remove rear arm top axle bolts from chassis.

Remove bolts retaining front arm to tunnel.
