Section 08 DRIVE SYSTEM
Subsection 07 (DRIVE AXLE)

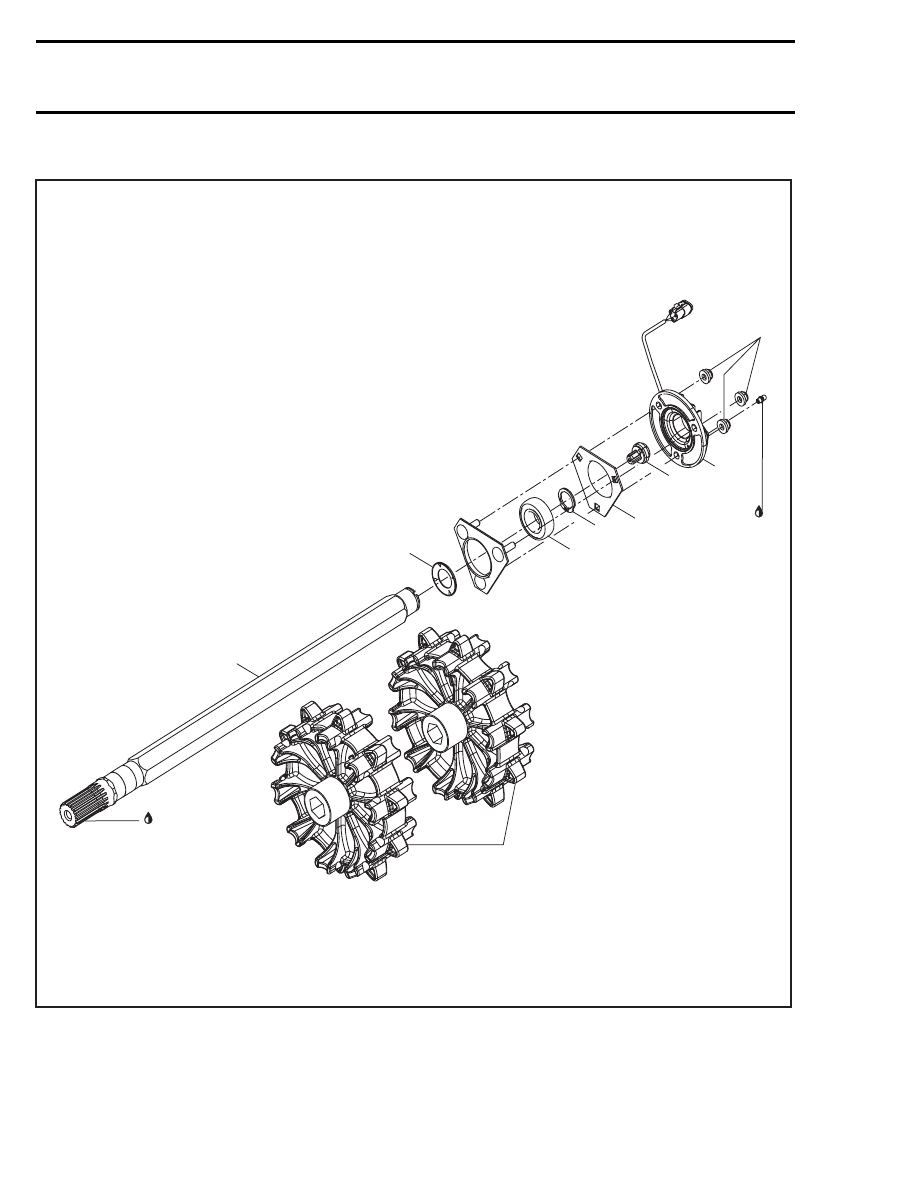

MX-Z X, Summit Adrenaline and Summit X Models

A33D1SS

1

Suspension

synthetic

grease

11 N•m

(97 lbf•in)

4

2

3

9

8

5

6

Suspension

synthetic

grease

370

mmr2005-092

Section 08 DRIVE SYSTEM

Subsection 07 (DRIVE AXLE)

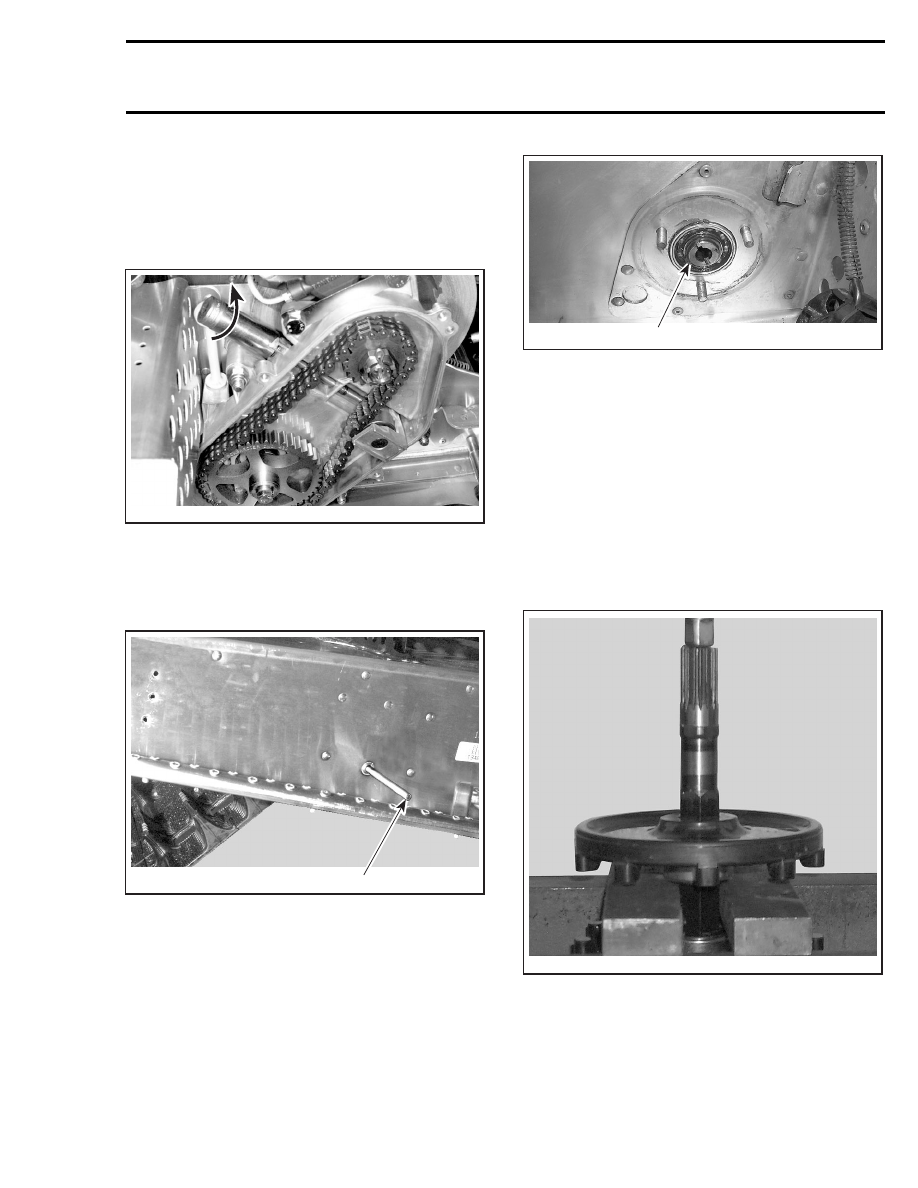

REMOVAL

Remove battery (if so equipped) to gain access,
refer to CHARGING section.

Drain oil from chaincase. Remove chaincase cov-
er. Release drive chain tension.

A32D0YA

Raise and block rear of vehicle off the ground.

Remove suspension. Refer to proper subsection.

On some models, track can be held in tunnel using
a rod in place of center idler wheel axle.

A32D0ZA

1

TYPICAL
1. Rod

Remove driven pulley. Refer to DRIVEN PULLEY.

Remove speedometer sensor no. 1, outer flange
no. 2 and circlip no. 3 from left side.

Unscrew then pull speedometer magnetic adapter
no. 4 from drive axle no. 5.

1

A33D17A

1. Circlip

Apply parking brake.

Remove chain and sprockets then circlip from
right side.

Release drive axle sprocket from track and at the
same time, push the drive axle no. 5 toward the
right side. Drive axle bearing in chaincase will fall
off.

Sprocket and Half-Sprocket

To remove press fit sprockets no. 6 and no. 7, use
a press and a suitable support as illustrated.

A33D0LA

1. Support sprocket near hub

mmr2005-092

371

Section 08 DRIVE SYSTEM
Subsection 07 (DRIVE AXLE)

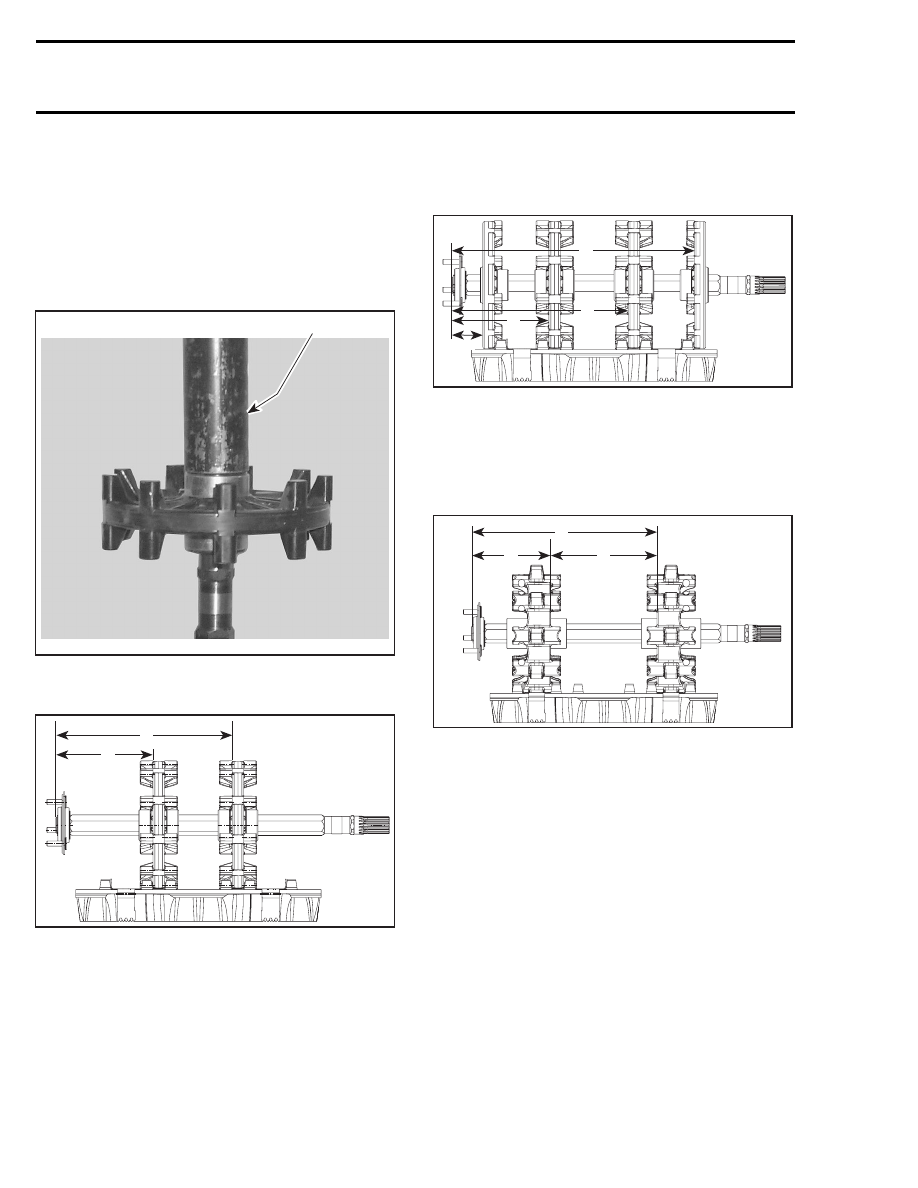

ASSEMBLY

Drive Axle and Sprocket

To assemble press fit sprockets no. 6 and no. 7,
use a press and a suitable pipe as illustrated.
Sprockets must be assembled according to the
following dimensions measured from drive axle
end.

1

A33D0MA

1. Pipe

All Fan-cooled Models

A33D1TA

A

B

MEASURE FROM END OF DRIVE SHAFT

A. 150.8 mm (5.937 in)
B. 273.8 mm (10.790 in)

GSX Limited and Sport, GTX Limited
and Sport, MX-Z Adrenaline, Renegade,
Renegade X and Trail Models

A33D1UA

A

B

C

D

MEASURE FROM END OF DRIVE SHAFT

A. 48.3 mm (1.902 in)
B. 150.8 mm (5.937 in)
C. 273.8 mm (10.780 in)
D. 376.3 mm (14.815 in)

MX-Z X, Summit Adrenaline and
Summit X Models

A33D1VA

A

C

B

MEASURE FROM END OF DRIVE SHAFT

A. 132.2 mm (5.205 in)
B. 178.1 mm (7.0118 in)
C. 310.4 mm (12.220 in)

Ensure to align indexing marks of each sprocket
when assembling.

372

mmr2005-092

Section 08 DRIVE SYSTEM

Subsection 07 (DRIVE AXLE)

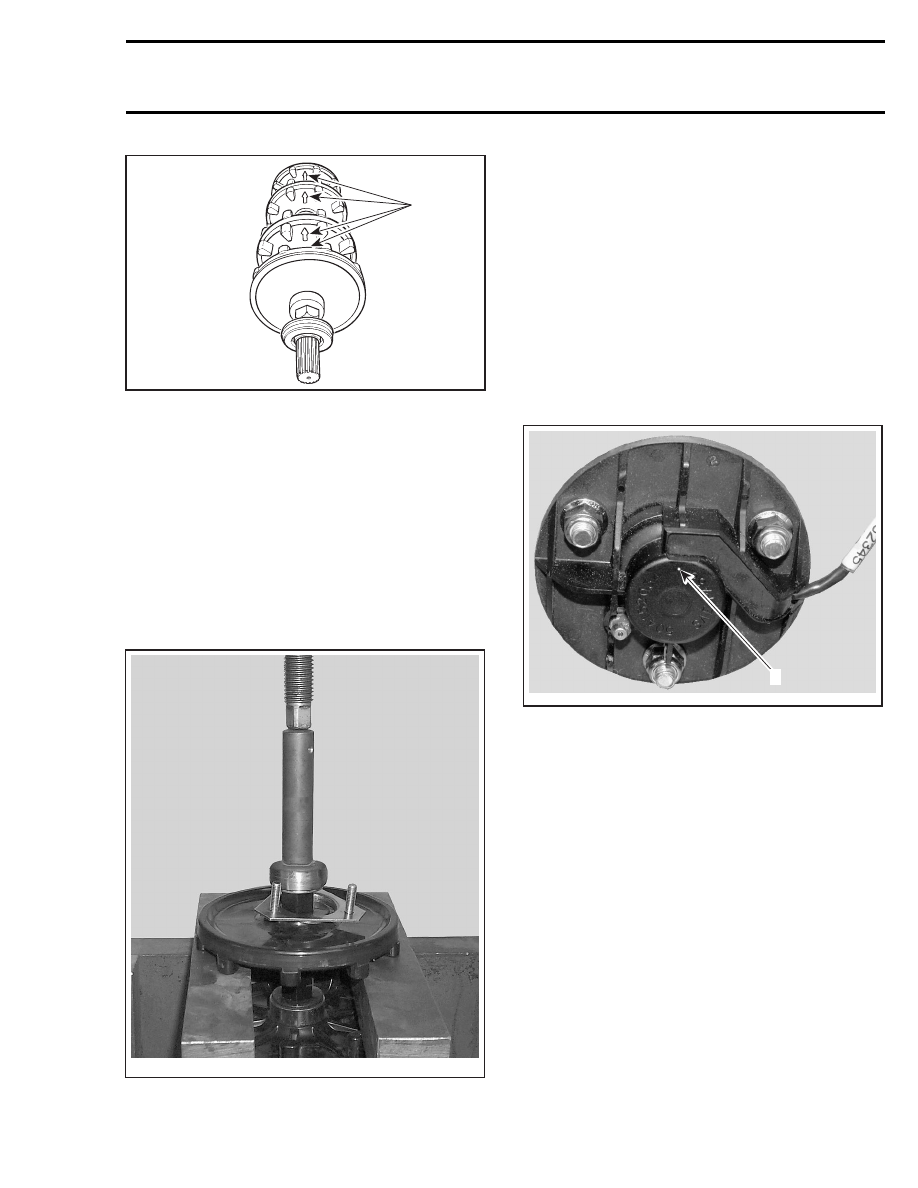

A24D05A

1

TYPICAL
1. Indexing marks aligned

CAUTION: The same sprocket must not be
pressed twice on the axle.

When sprocket

has been removed from drive axle, use a new
sprocket at the installation.

Bearing Protector

At assembly, flat side of bearing protector no. 8
must be against bearing no. 9.

Bearing

Always push bearing no. 9 by inner race.

A33D0OA

The bearing no. 9 must have its shield facing the
sprocket.

The drive axle bearing in chaincase must have its
shield facing right side (cover).

Index speedometer magnetic adapter no. 4 in
drive axle and push until it is completely inserted
in its hole.

LUBRICATION

Lubricate end housing bearing with suspension
synthetic grease (P/N 293 550 033). Continue lu-
bricating until grease flows out of the pilot hole on
speedometer sensor.

A32D44A

1

1. Lubricate until grease flows out here

ADJUSTMENT

Sprocket/Track Alignment

CAUTION: Do not tamper with sprocket/track
alignment if frame or suspension is damaged.

Sprockets may be repositioned to fit lugs without
removing drive axle.

Use drive axle sprocket adjuster kit (P/N 861 725
700).
