REWIND STARTER

SERVICE PRODUCTS

Description

Part Number

Page

Molykote PG 54.................................................................... 420 899 763 ................................. 151, 153

mmr2005-075

147

Section 03 ENGINES
Subsection 09 (REWIND STARTER)

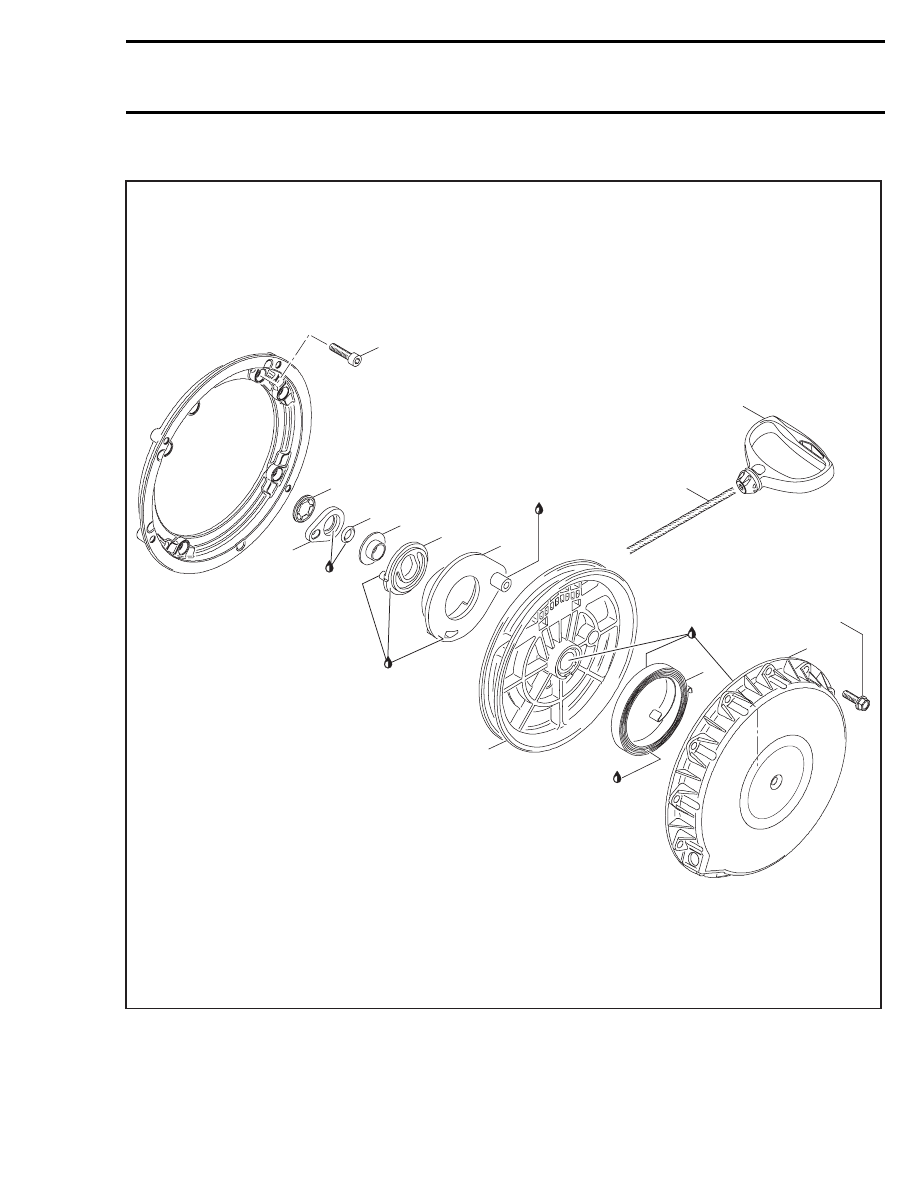

Rewind Starter on Fan Cooled Models

A03C3CT

10 N•m

(89 lbf•in)

13

12

11 10

9

8

7

5

4

6

2

1

7 N•m

(62 lbf•in)

Molykote PG 54

15

Molykote PG 54

Molykote PG 54

TYPICAL

148

mmr2005-075

Section 03 ENGINES

Subsection 09 (REWIND STARTER)

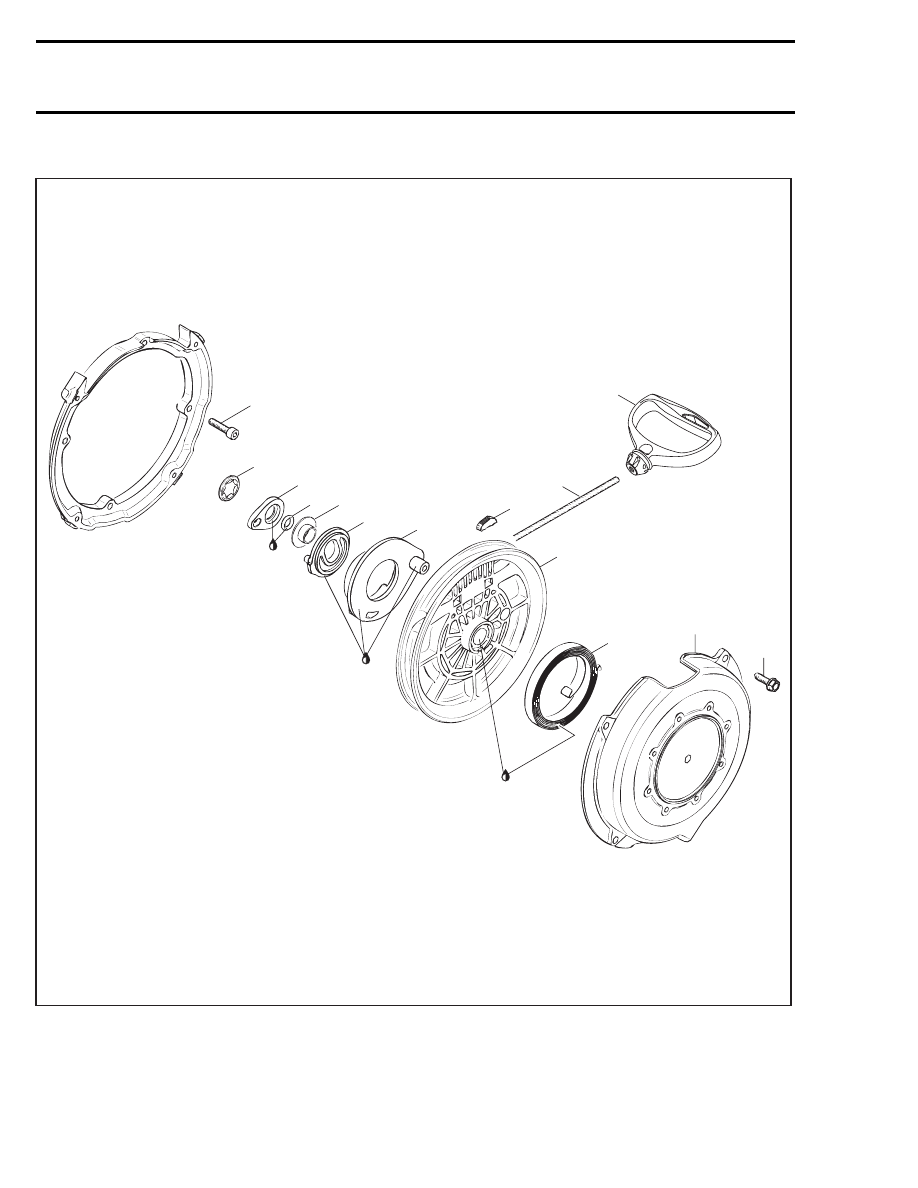

Rewind Starter on Liquid Cooled Models

1

7 N•m

(62 lbf•in)

4

5

6

9 N•m

(80 lbf•in)

8

10

9

11

12

13

Molykote

PG 54

15

Molykote

PG 54

Molykote

PG 54

Molykote

PG 54

Molykote

PG 54

A32C69S

2

mmr2005-075

149

Section 03 ENGINES
Subsection 09 (REWIND STARTER)

INSPECTION

NOTE: Due to dust accumulation, rewind starter
must be periodically cleaned, inspected and relu-
bricated.

CAUTION: It is of the utmost importance that
the rewind starter spring be lubricated peri-
odically using specific lubricant. Otherwise,
rewind starter component life will be short-
ened and/or rewind starter will not operate
properly under very cold temperatures.

Check if rope no. 6 is fraying, replace if so.

When pulling starter grip, mechanism must en-
gage within 30 cm (1 ft) of rope pulled. If not, dis-
assemble rewind starter, clean and check for dam-
aged plastic parts. Replace as required, lubricate,
reassemble and recheck. Always replace O-ring
no. 11 every time rewind starter is disassemble.

When releasing starter grip, it must return to its
stopper and stay against it. If not, check for proper
spring preload or damages. Readjust or replace as
required.

When pulling starter grip 10 times in a row, it must
return freely. If not, check for damaged parts or
lack of lubrication. Replace parts or lubricate ac-
cordingly.

REMOVAL

Using a small screwdriver, extract rope knot from
starter grip no. 15. Cut rope close to knot. Tie a
knot near starter.

Remove screws no. 2 securing rewind starter
no. 1 to engine then remove rewind starter.

Fan Cooled Models Only

Remove pump from rewind starter cover.

ROPE REPLACEMENT

Fan Cooled Models Only

Completely pull out rope. Hold rewind starter in a
vise.

A03C3DA

1

2

1. Rope exit hole
2. Key to be removed

With a long thin pin punch inserted through rope
exit hole, push key no. 7. Remove key and rope.
Install a new rope and lock it using key no. 7.

NOTE: When rope is completely pulled out, spring
preload is 4-1/2 turns.

Liquid Cooled Models Only

Pull out rope. Hold rewind starter in a vise. Slide
rope and untie the knot. Pull out the rope com-
pletely.

1

A32C6GA

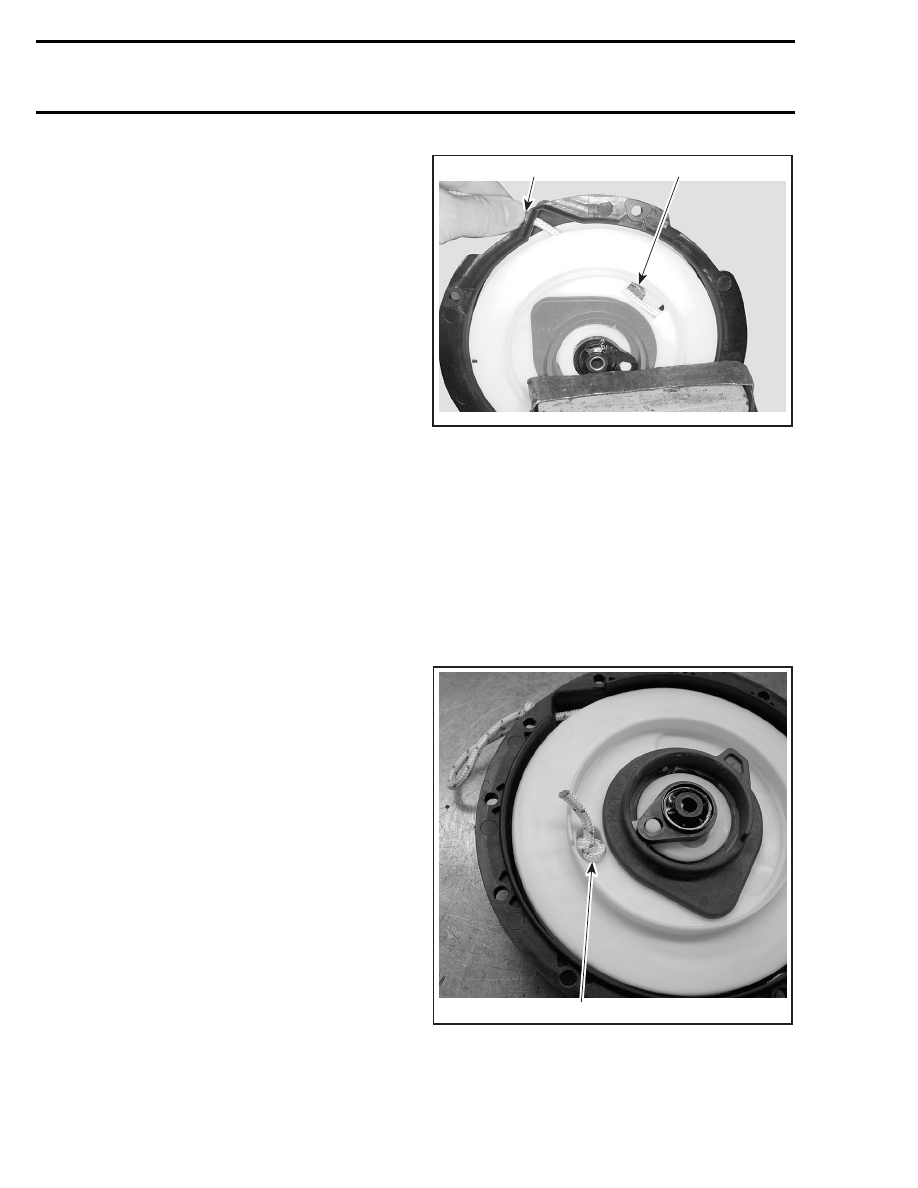

1. Knot to be untied

NOTE: When rope is completely pulled out, spring
preload is 4-1/2 turns.
