Section 03 ENGINES

Subsection 08 (COOLING SYSTEM)

Remove support fan housing no. 7. Refer to TOP
END and MAGNETO SYSTEM.

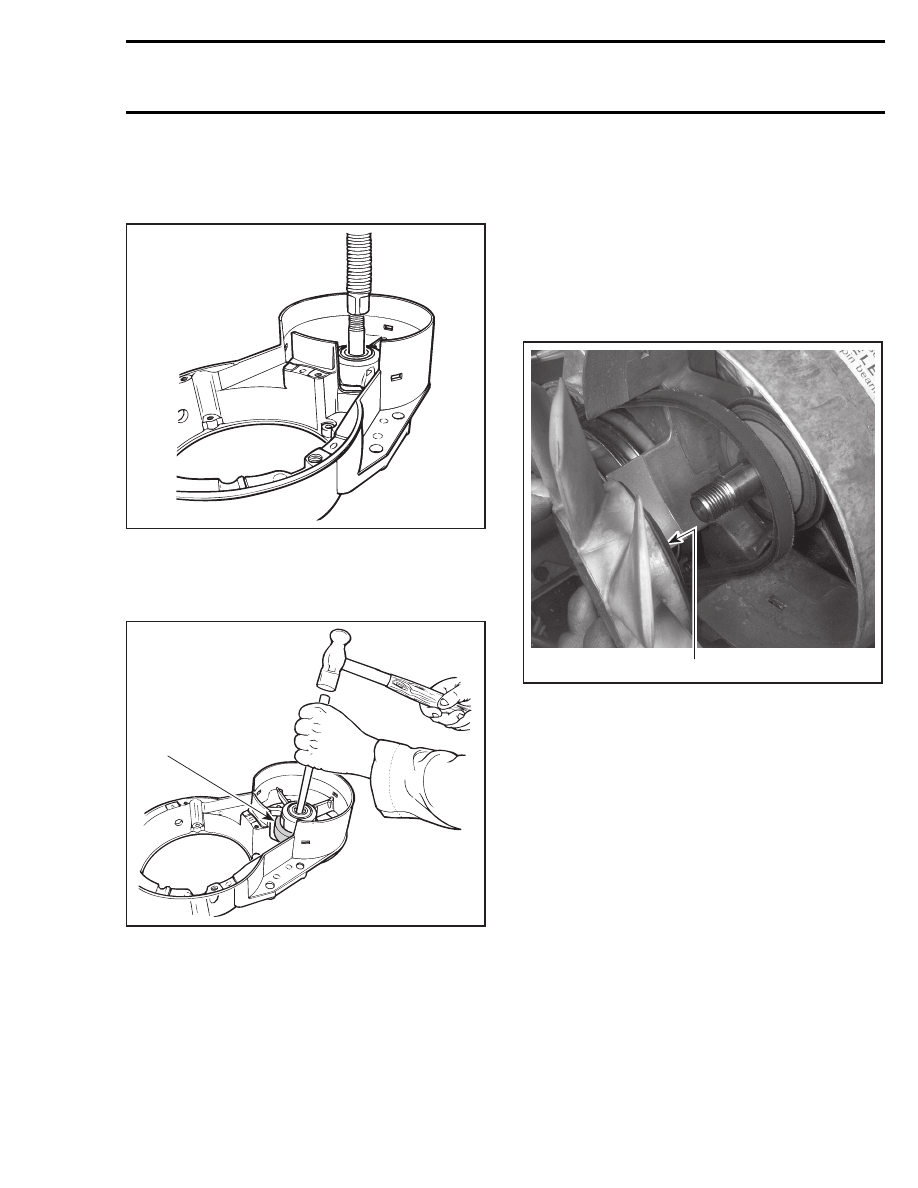

Using a press, drive the fan shaft no. 8 out.

A23C06A

Support fan housing no. 7 with a ring. With a
punch, working all around bearing no. 9 inner race,
drive bearing out of fan housing. Keep shims for
installation.

A23C07A

1

1. Ring supporting fan housing

Remove circlip no. 10 then remaining bearing.

To install, press one bearing in place then install
circlip and shims. Press the other bearing from
opposite side until it is flush with housing. Press
fan shaft from engine side of fan housing. Check
for free rolling action.

FAN BELT REPLACEMENT AND
DEFLECTION ADJUSTMENT

Remove tuned pipe and muffler. Refer to EX-
HAUST SYSTEM.

Remove rewind starter and oil pump with gear
case. Refer to REWIND STARTER.

Remove cooling fan as explained in this section.

Remove pulley half.

A03C22A

1

1. Fan with pulley half

Remove fan belt no. 11.

Leave shims and second half pulley in place. Re-
fer to the following photo.

mmr2005-074

139

Section 03 ENGINES
Subsection 08 (COOLING SYSTEM)

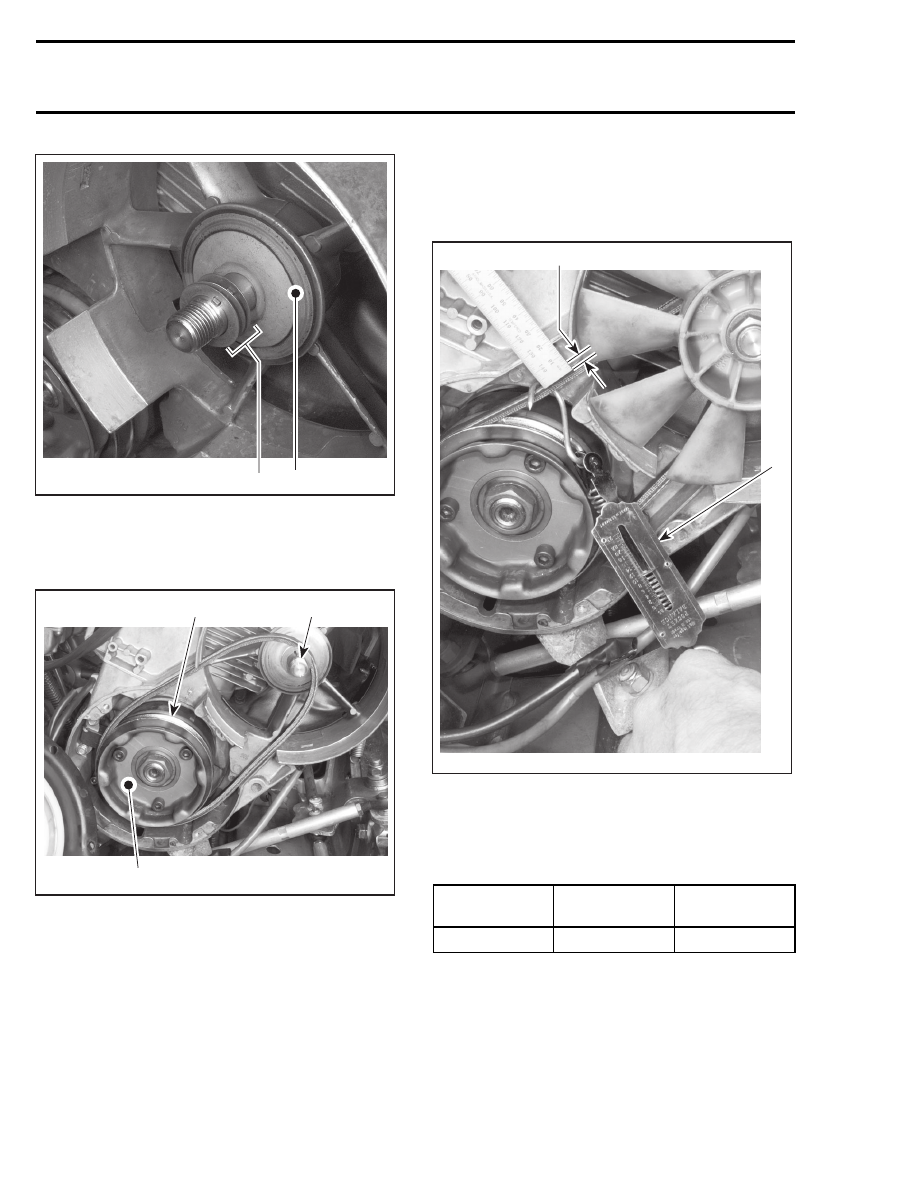

A03C23A

1

2

1. Keep shims
2. Leave second half pulley in place

Install new fan belt on bottom pulley first then po-
sition onto fan shaft, as shown in the next photo.

A03C2AA

1

3

2

FAN BELT PROPERLY INSTALLED ON BOTTOM
PULLEY AND FAN SHAFT
1. Bottom pulley
2. Fan shaft
3. Starting pulley

Reinstall fan assembly on fan shaft. Temporarily
tighten fan nut.

CAUTION: When reinstalling fan assembly, en-
sure that key is properly positioned into fan
shaft keyway.

Fan Belt Deflection Adjustment

Check fan belt deflection using a ruler and a fish
scale positioned midway between pulleys as per
following photo.

A03C2BA

1

2

TYPICAL
1. Measure deflection here
2. Fish scale

Belt deflection must be according to the following
specifications:

ENGINE

BELT

DEFLECTION

FORCE APPLIED

377 and 552

9.5 mm (3/8 in)

5 kg (11 lb)

To adjust deflection tension, add or remove
shim(s) no. 12 between pulley halves no. 13 and
no. 14. Install excess shim(s) between distance
sleeve no. 15 and pulley half no. 13 (housing
side).

140

mmr2005-074

Section 03 ENGINES

Subsection 08 (COOLING SYSTEM)

1

2

3

4

A09C0VA

TYPICAL

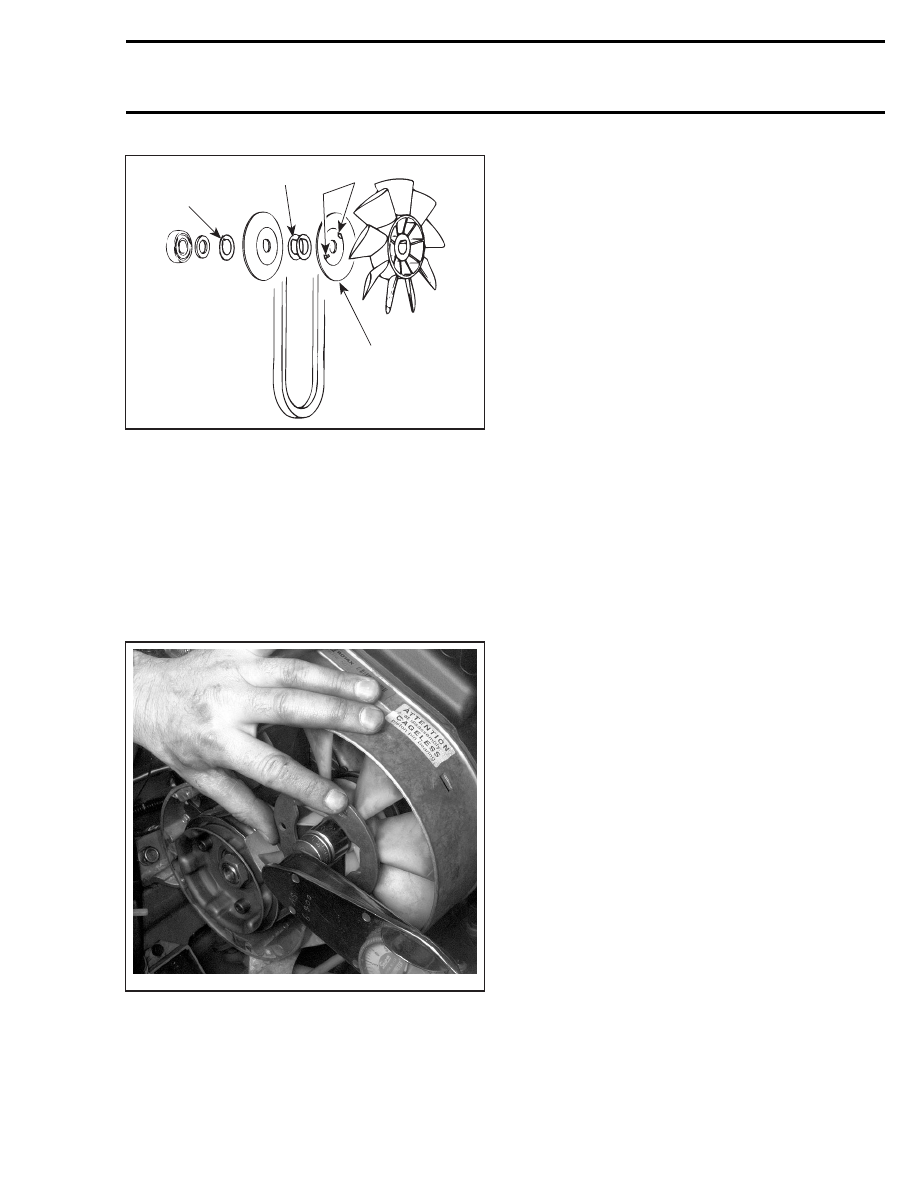

1. Unused shim(s) here
2. Adjust here
3. Positioning noses
4. Some engines only

Select pulley halves so that the one with 2 posi-
tioning noses will be on fan side. Ensure to insert
these noses into fan notches.

Once fan belt is properly adjusted, torque fan nut
to 48 N•m (35 lbf•ft) using holder wrench, as
shown in the following photo.

A03C24A

TYPICAL — TORQUE FAN NUT USING HOLDER WRENCH

Finalizing Reassembly

Reinstall rewind starter and oil pump with gear
case. Refer to REWIND STARTER.

Install the air inlet duct no. 3 with screws no. 1
and no. 2.

Reinstall tuned pipe and muffler. Refer to EX-
HAUST SYSTEM.

mmr2005-074

141

Section 03 ENGINES
Subsection 08 (COOLING SYSTEM)

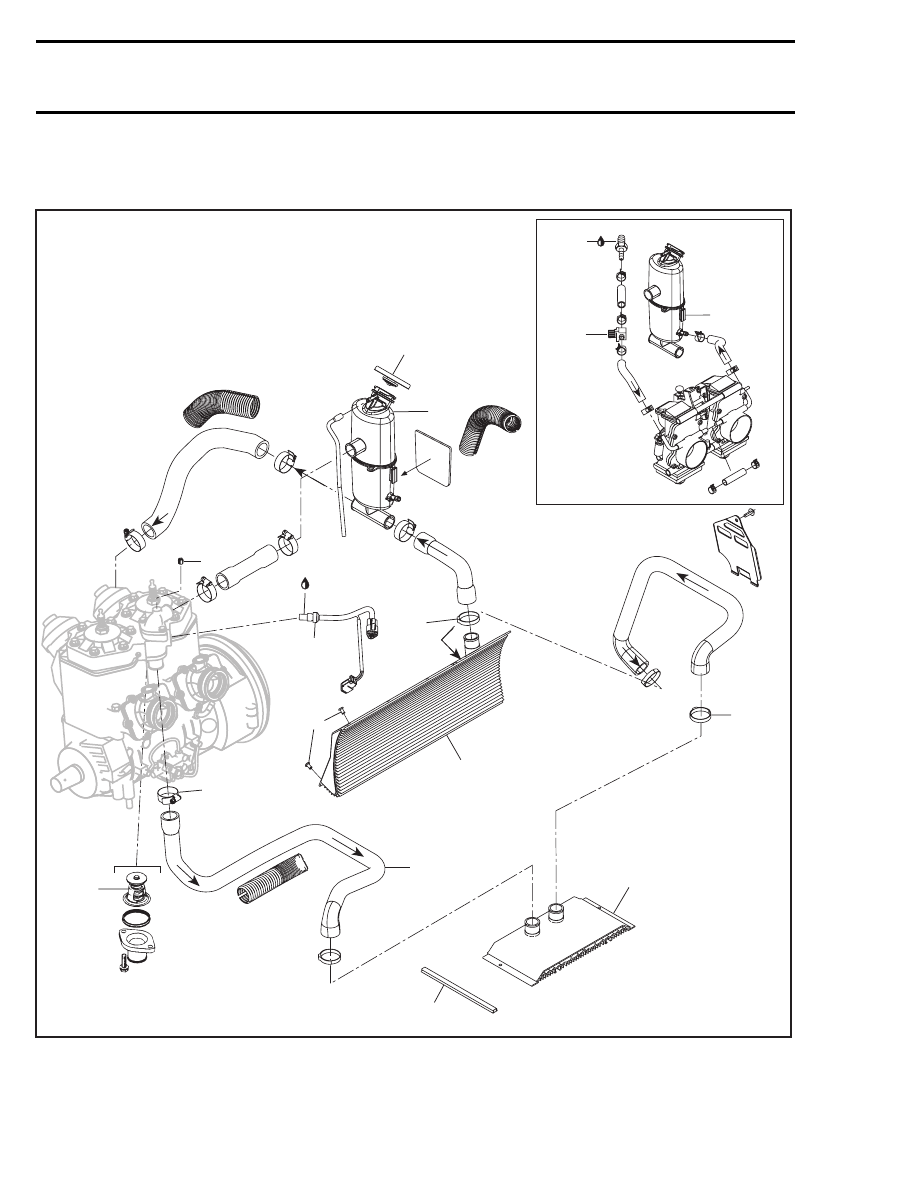

LIQUID COOLING SYSTEM

Carbureted Models except Summit

A33C1GT

Loctite  592

4

7

6

3

5

2

1

8

2

Loctite

592

10

10

13

12

14

11
