Section 03 ENGINES

Subsection 09 (REWIND STARTER)

DISASSEMBLY

Undo knot previously tied at removal. Let sheave
get free to release spring preload.

Cut push nut no. 13 and discard. Remove locking
element no. 12, O-ring no. 11, step collar no. 10,
pawl lock no. 9 and pawl no. 8.

Remove sheave no. 5 from starter housing no. 1.
Hold spring with a screwdriver.

A03C3EA

Fan Cooled Models Only

Disengage key no. 7 and pull out rope no. 6.

A01C12A

GENTLY TAP ON KEY

Liquid Cooled Models Only

Take out the knot and then rope no. 6.

ASSEMBLY

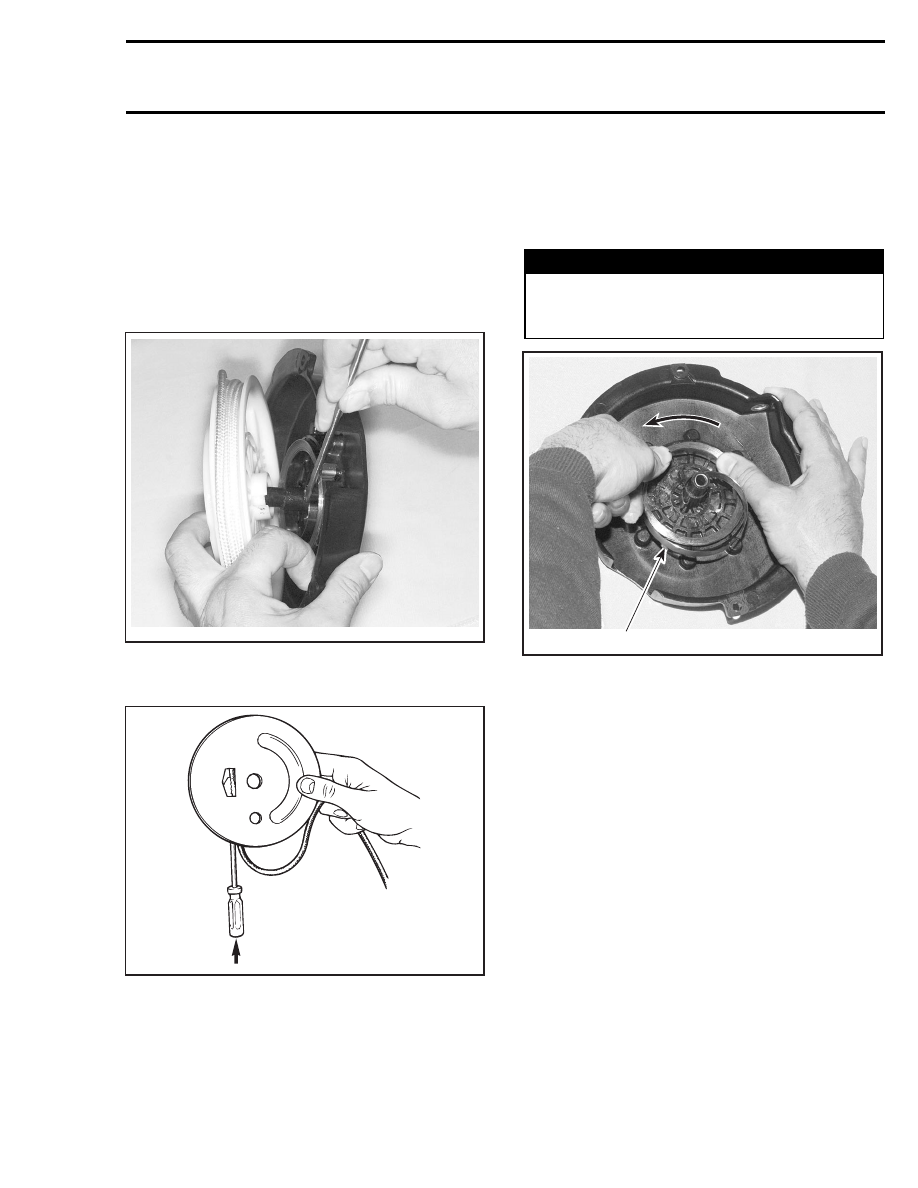

At assembly, position spring no. 4 outer end into
spring guide notch then wind the spring counter-
clockwise into guide.



WARNING

Since the spring is tightly wound inside the
guide it may fly out when rewind is handled.
Always handle with care.

A03C3FA

1

1. Outer end into guide notch

CAUTION: It is of the utmost importance that
the rewind starter spring be lubricated period-
ically using Molykote PG 54 (P/N 420 899 763).
Otherwise, rewind starter component life will
be shortened and/or rewind starter will not op-
erate properly under very cold temperatures.

Lubricate spring assembly and 1 cm (1/2 in)
wide on bottom of housing with Molykote PG 54
(P/N 420 899 763).

mmr2005-075

151

Section 03 ENGINES
Subsection 09 (REWIND STARTER)

A01C14A

1

TYPICAL

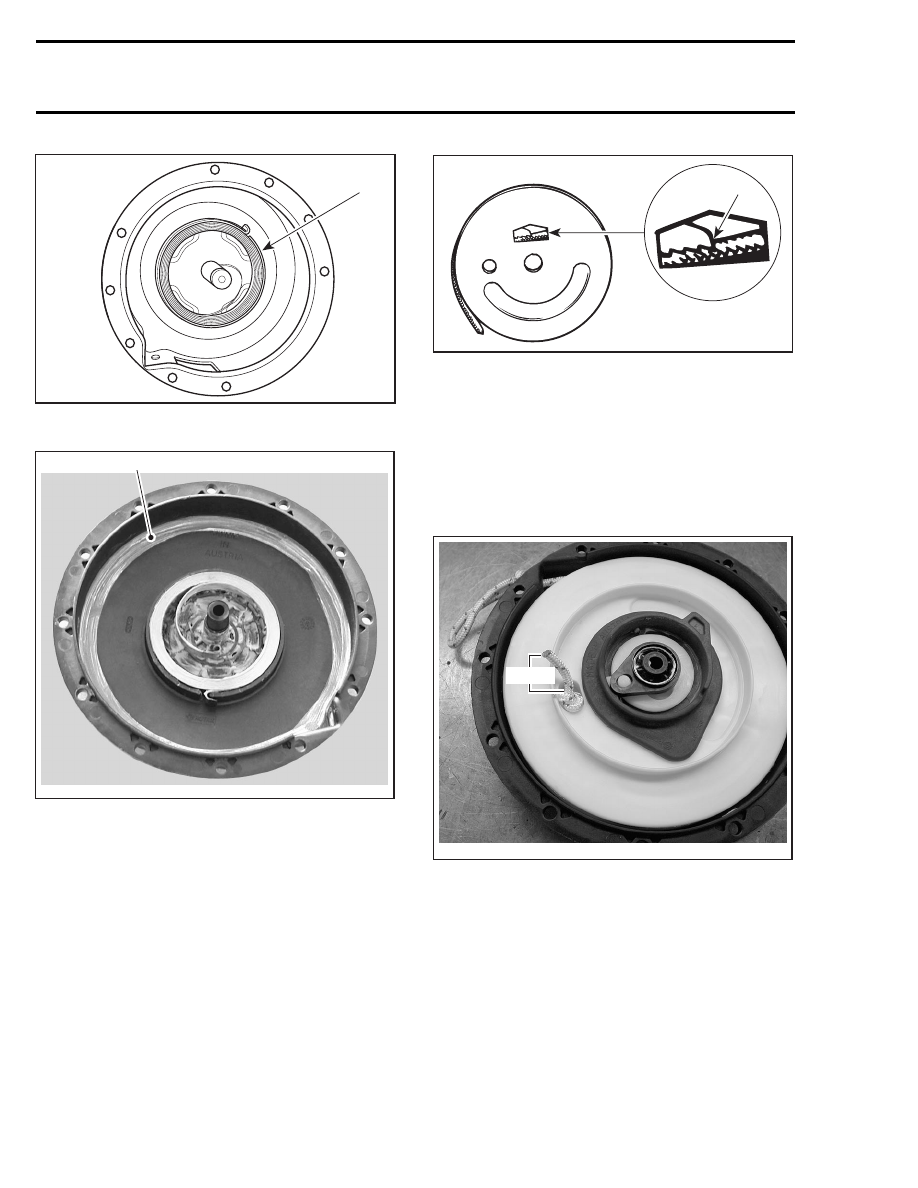

1. Molykote PG 54 inside spring guide

1

A32C2AA

1. Molykote PG 54 applied 1 cm (1/2 in) wide on bottom of housing

CAUTION: The use of standard multipurpose
grease could result in rewind starter malfunc-
tion.

Fan Cooled Models Only

To install rope no. 6, insert rope into sheave no. 5
orifice and lock it with the key no. 7 as illustrated.

A01C15A

1

1. Push to lock

Lubricate housing post with silicone compound
grease. Install sheave.

Liquid Cooled Models Only

To install rope no. 6, insert rope into sheave no. 5
orifice and lock it by making a knot, leaving behind
a free portion of about 25 mm in length. Fuse rope
end with a lit match and insert it into sheave.

A32C6HA

25 mm

FREE PORTION

152

mmr2005-075

Section 03 ENGINES

Subsection 09 (REWIND STARTER)

Callout

A32C6IA

FREE PORTION INSERTED INTO SHEAVE

Lubricate housing post with silicone compound
grease. Install sheave.

To adjust rope tension:

Wind rope on sheave and place rope sheave into
starter housing making sure that the sheave hub
notch engages in the rewind spring hook.

Rotate the sheave counterclockwise until rope
end is accessible through rope exit hole. This will
give 1/2 turn of preload.

Pull the rope out of the starter housing and tem-
porarily make a knot to hold it.

A01C0CA

TYPICAL

Lubricate pawl no. 8 with Molykote PG 54
(P/N 420 899 763) then install over rope sheave.

A32C6CA

Lubricate pawl lock no. 9 with Molykote PG 54
(P/N 420 899 763). Install over pawl.

A32C6DA

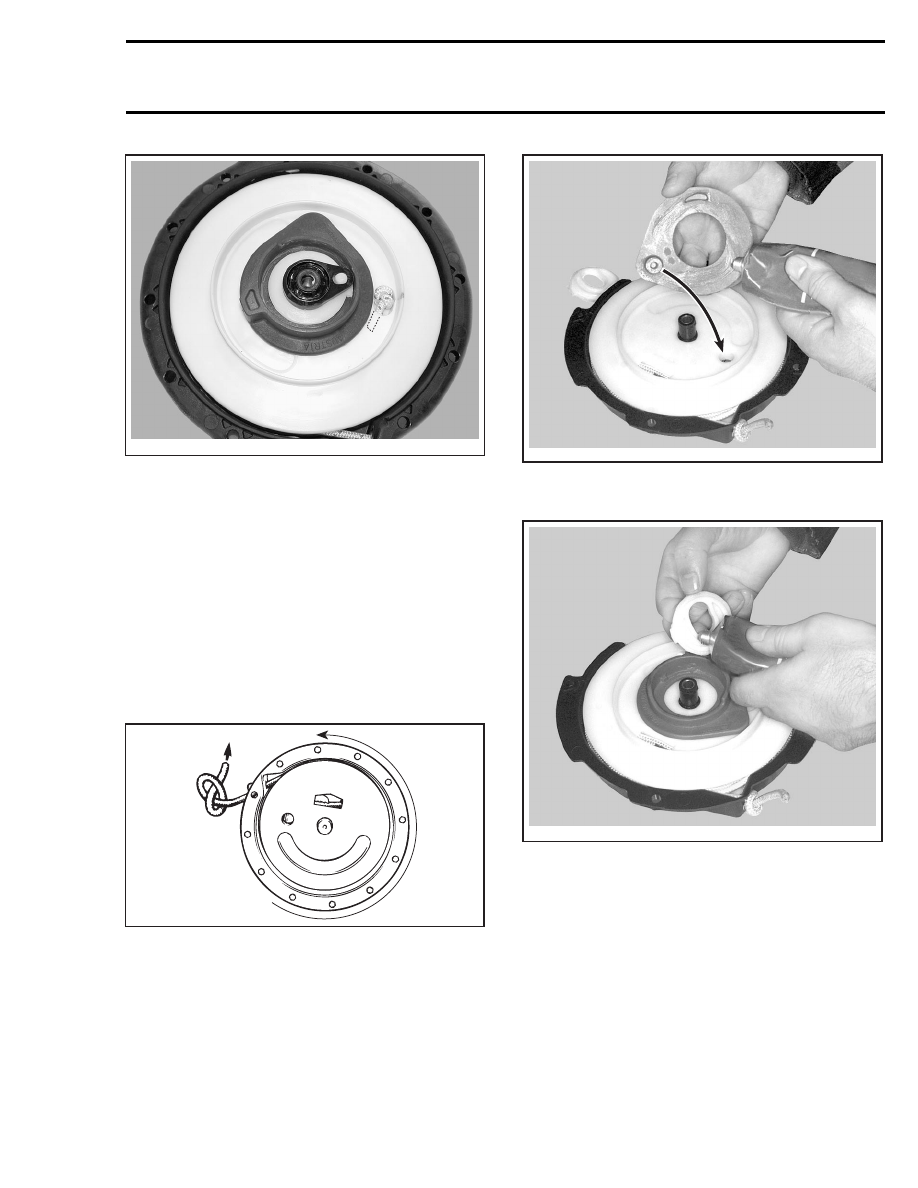

Install step collar no. 10 with its sleeve first. Lu-
bricate a new O-ring no. 11 and locking element
no. 9 with Molykote PG 54 (P/N 420 899 763). In-
stall over pawl lock.

mmr2005-075

153

Section 03 ENGINES
Subsection 09 (REWIND STARTER)

A32C6EA

3

1

2

1. Step collar
2. O-ring
3. Locking element

Position a new push nut no. 13.

INSTALLATION

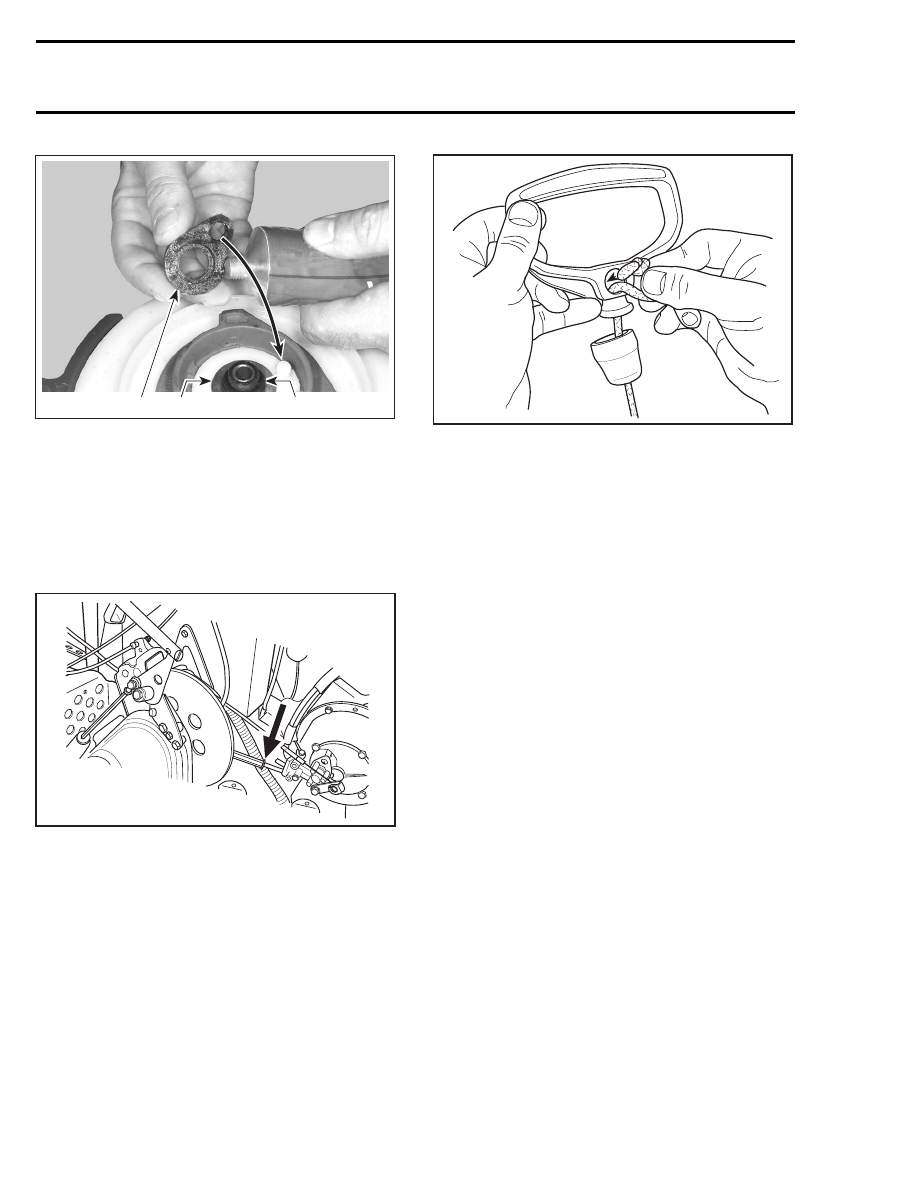

Thread starter rope no. 6 through rope guide when
applicable.

A03C0VA

TYPICAL

Reinstall rewind starter assembly on engine.

Prior to installing starter grip no. 15 on new rope,
it is first necessary to fuse the rope end with a
lit match. Pass rope through starter grip and tie
a knot in the rope end. Fuse the knot with a lit
match then insert rope end down and pull the
starter grip over the knot.

A01C18A

TYPICAL

Fan Cooled Models Only

Reinstall oil pump with gear case (552 engine).
Refer to LUBRICATION SYSTEM.
