Snowmobile Ski Doo REV SERIES (2006 year). Instruction - part 16

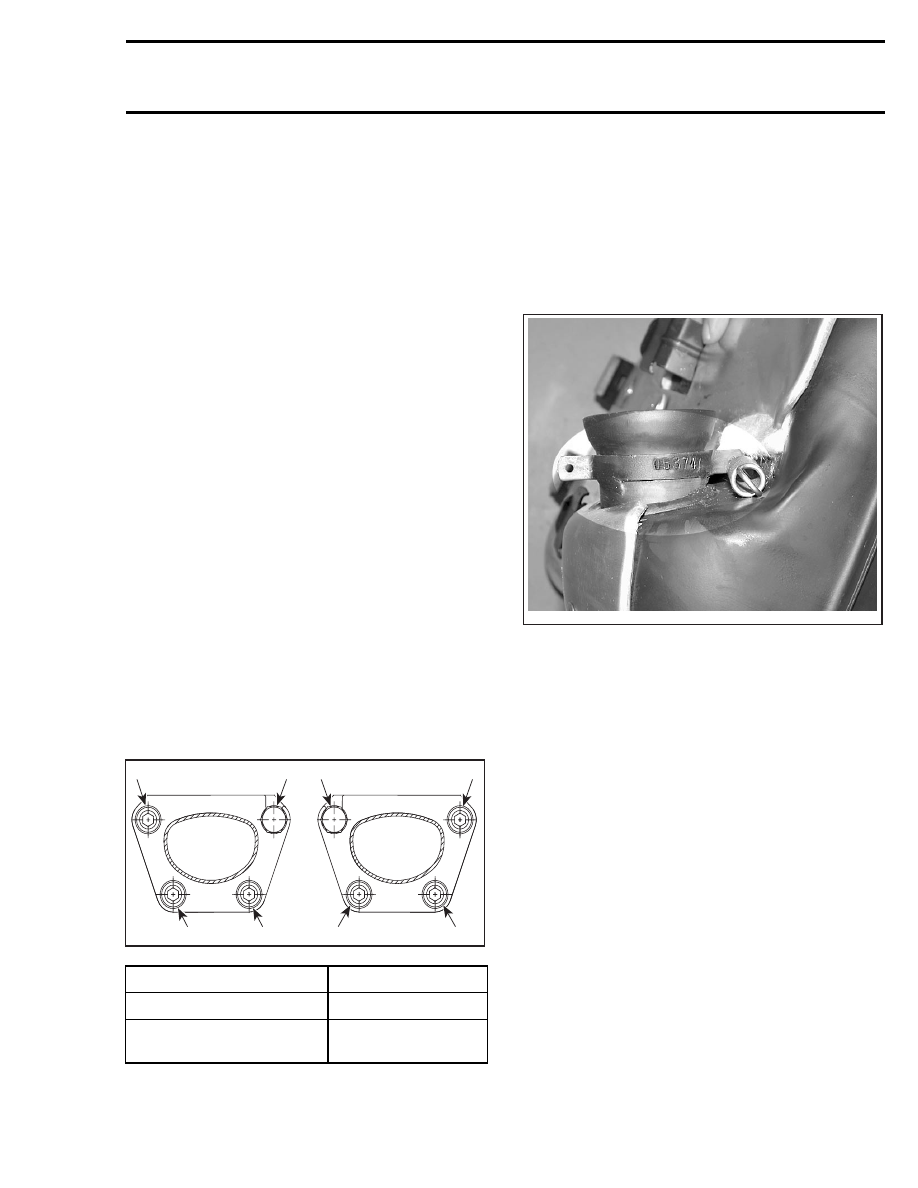

Section 03 ENGINES
Subsection 02 (EXHAUST SYSTEM)

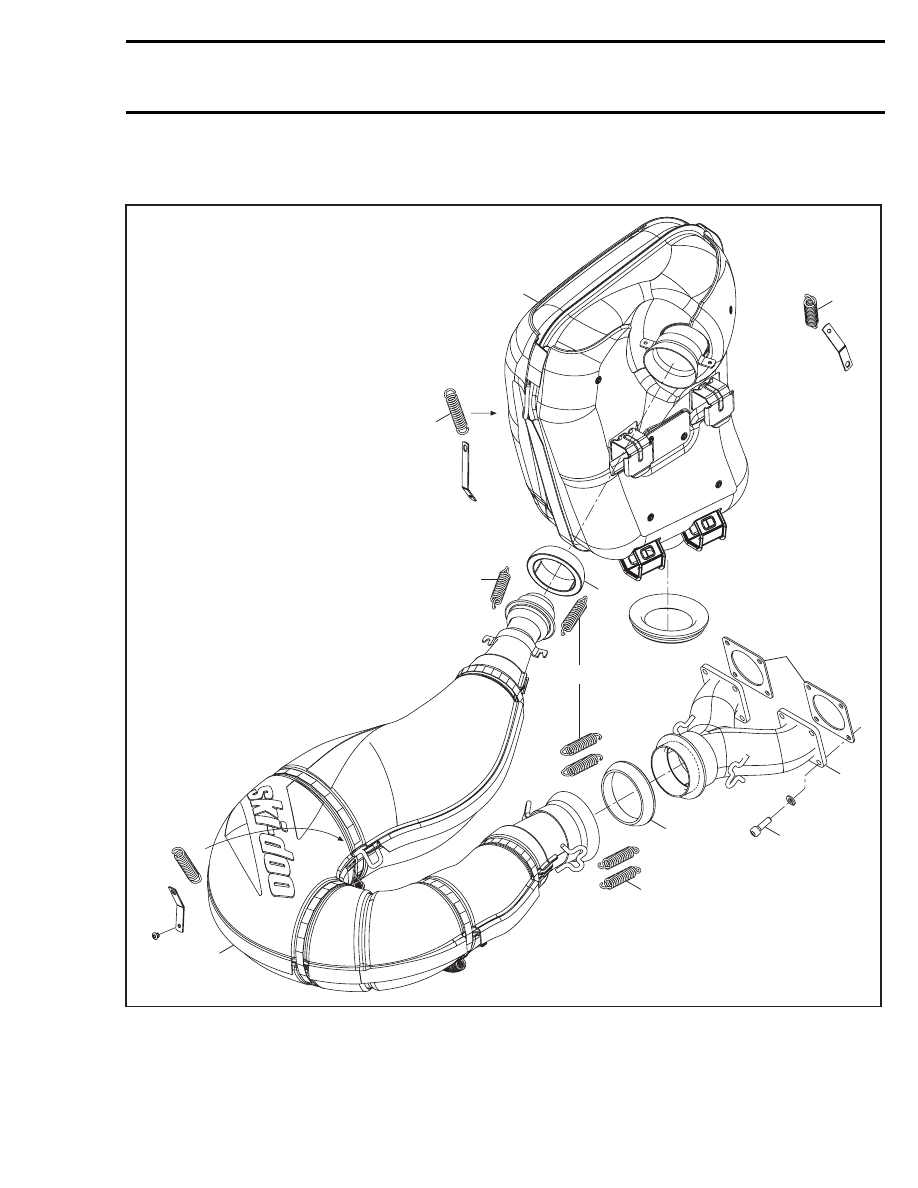

377 AND 552 ENGINES

A33C3US

1

8

8

9

2

3

5

6

7

RTV

Sealant

52

mmr2005-069

Section 03 ENGINES

Subsection 02 (EXHAUST SYSTEM)

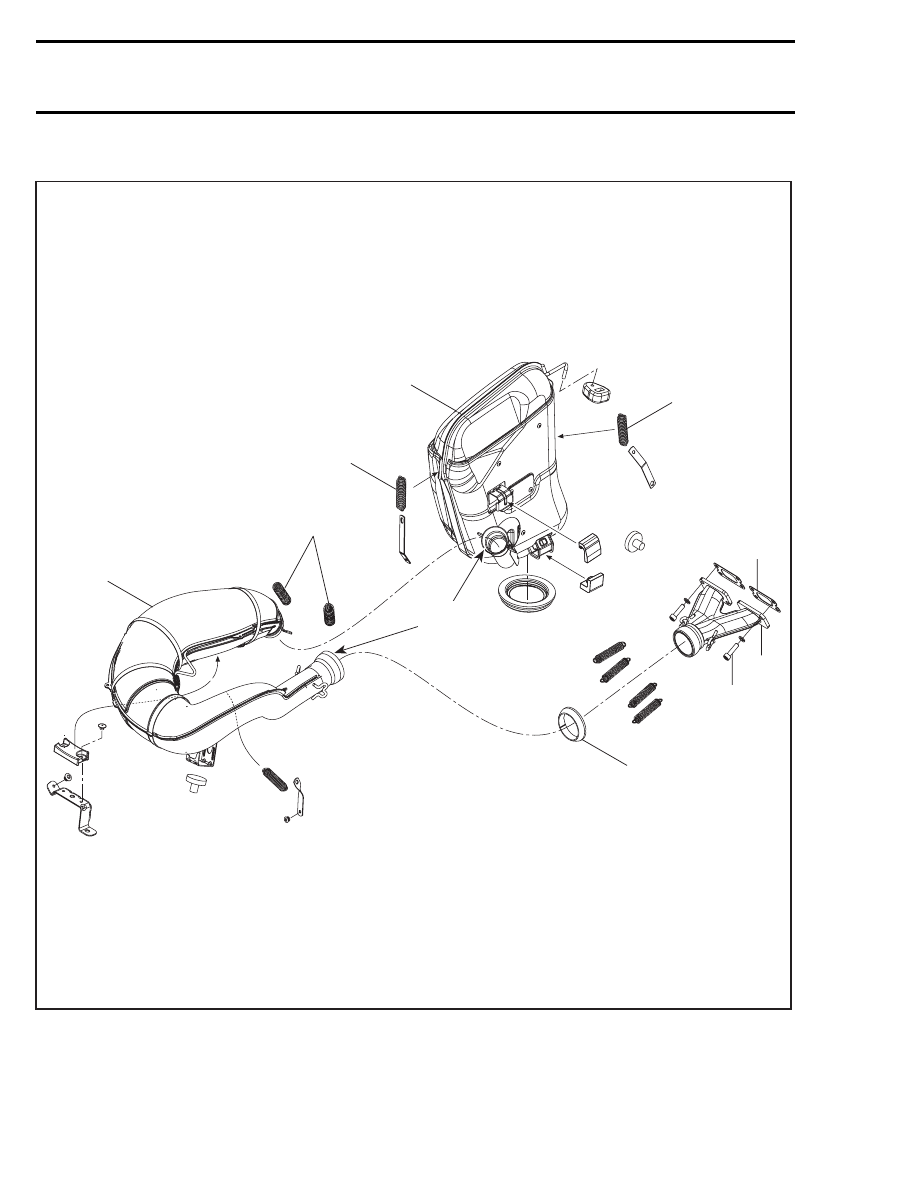

593, 593 HO, 593 HO SDI
AND 793 HO ENGINES

A33C24T

1

2

1

1

3

5

6

7

4

8

8

9

593 engines

22 N•m (16 bf•ft)

Other engines

10 N•m (89 lbf•in)

mmr2005-069

53

Section 03 ENGINES
Subsection 02 (EXHAUST SYSTEM)

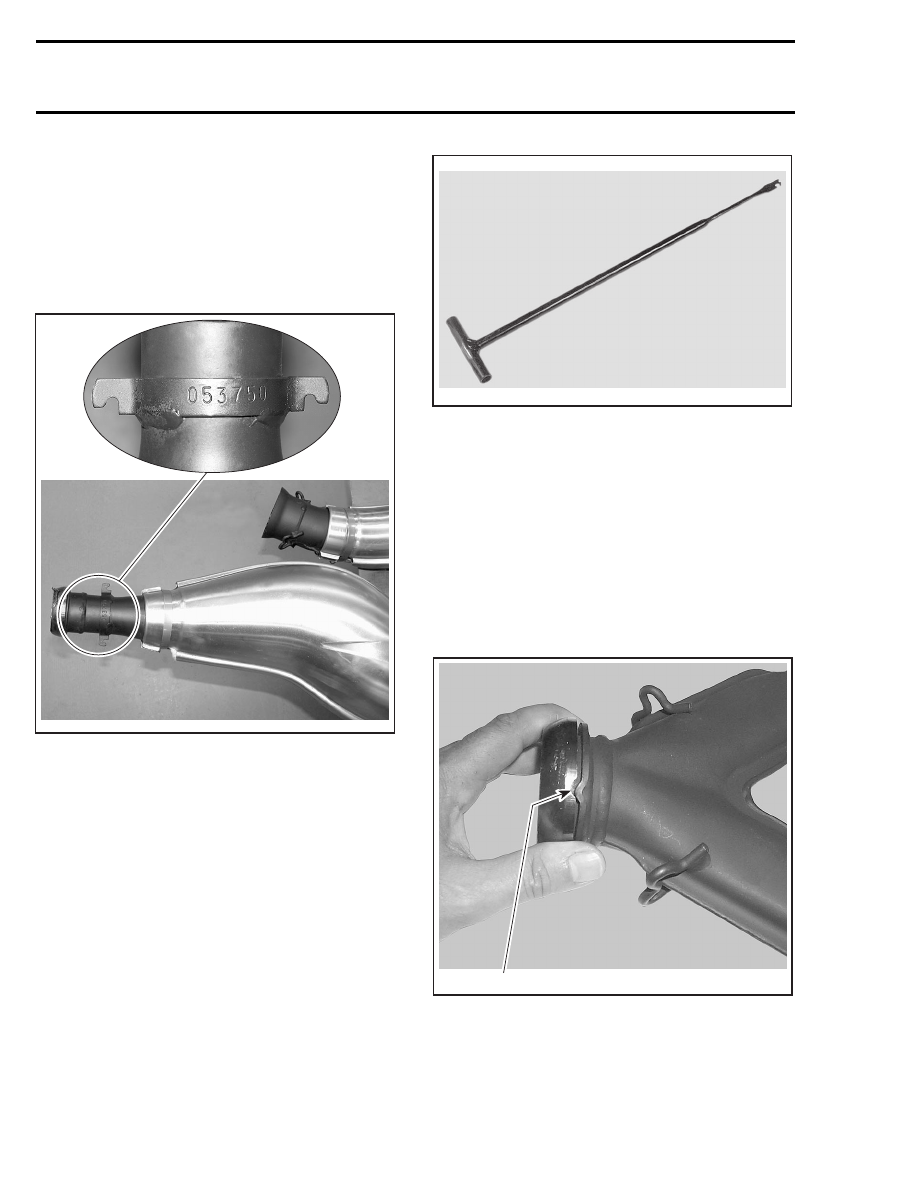

TUNED PIPE

Identification

Each tuned pipe is identified by a number. To
use the proper tuned pipe with the proper vehi-
cle, check the number on the welded clamp at the
end of tuned pipe. This number depicts the 6 last
numbers of BRP part number.

A33C2LA

TYPICAL

Removal

Open hood and right side panel.

Remove:

– all exhaust springs no. 1 using exhaust spring

installer/remover (P/N 529 035 401)

A01B58A

– tuned pipe no. 2
– exhaust gasket no. 3 and no. 4 if applicable.

Inspection

Check:

– tuned pipe shield for damages
– tuned pipe ends for cracks or damages.

Installation

Install doughnut shaped exhaust gasket no. 3 with
both of its notches aligned with Y-manifold protru-
sions.

1

A32C66A

1. Align notches

If the gaskets are damaged, replace them.

54

mmr2005-069

Section 03 ENGINES

Subsection 02 (EXHAUST SYSTEM)

Fan Cooled Engines

Apply RTV sealant (P/N 293 800 090) on gasket
contact surfaces.

All Engines

Install all exhaust springs using exhaust spring in-
staller/remover (P/N 529 035 401).

MANIFOLD

Removal

Remove:

– tuned pipe no. 2
– doughnut shaped exhaust gasket no. 3
– manifold screws no. 5

CAUTION: On engines with 6 mm (1/4 in)
screws, heat screws for 30 seconds before
loosening to prevent screw breakage.

– manifold no. 6
– gaskets no. 7.

Inspection

Check if the manifold is cracked or damaged. Re-
place if necessary.

Installation

Install the manifold with new gaskets.

Torque manifold screws no. 5.

NOTE: On liquid cooled engines, use the following
tightening sequence.

1-9

A33C3VA

2

3

6

4

7

8

5

ENGINE

TORQUE

377/552/593

22 N•m (16 lbf•ft)

593 HO, 593 HO SDI and
793 HO

11 N•m (97 lbf•in)

Install tuned pipe.

MUFFLER

Identification

Each muffler is identified by a number. To use the
proper muffler with the proper vehicle, check the
number on the welded clamp at the end of muffler.
This number depicts the 6 last numbers of BRP
part number.

A33C2MA

TYPICAL

Removal

Remove tuned pipe no. 2.

Disconnect the EGTS (Exhaust Gas Temperature
Sensor) on SDI models.

Remove springs no. 8 retaining the muffler no. 9.
Use exhaust spring installer/remover (P/N 529 035
401).

Remove the muffler.

Inspection

Check the muffler for cracks or other damages.

Refer to the COMPONENT INSPECTION, RE-
PLACEMENT AND ADJUSTMENT section to
verify the EGTS.

Installation

For installation, reverse the removal procedure.

mmr2005-069

55
