Section 03 ENGINES

Subsection 03 (ENGINE REMOVAL AND INSTALLATION)

ENGINE REMOVAL AND INSTALLATION

SERVICE TOOLS

Description

Part Number

Page

engine removal hook ............................................................ 529 035 829 ........................................... 69
pump .................................................................................... 529 035 880 ........................................... 65
small hose pincher ............................................................... 295 000 076 ........................................... 60
spark plug lift ring ................................................................. 529 035 830 ........................................... 68

SERVICE PRODUCTS

Description

Part Number

Page

Loctite 243 (blue).................................................................. 293 800 060 ..................................... 63, 69

mmr2005-070

57

Section 03 ENGINES
Subsection 03 (ENGINE REMOVAL AND INSTALLATION)

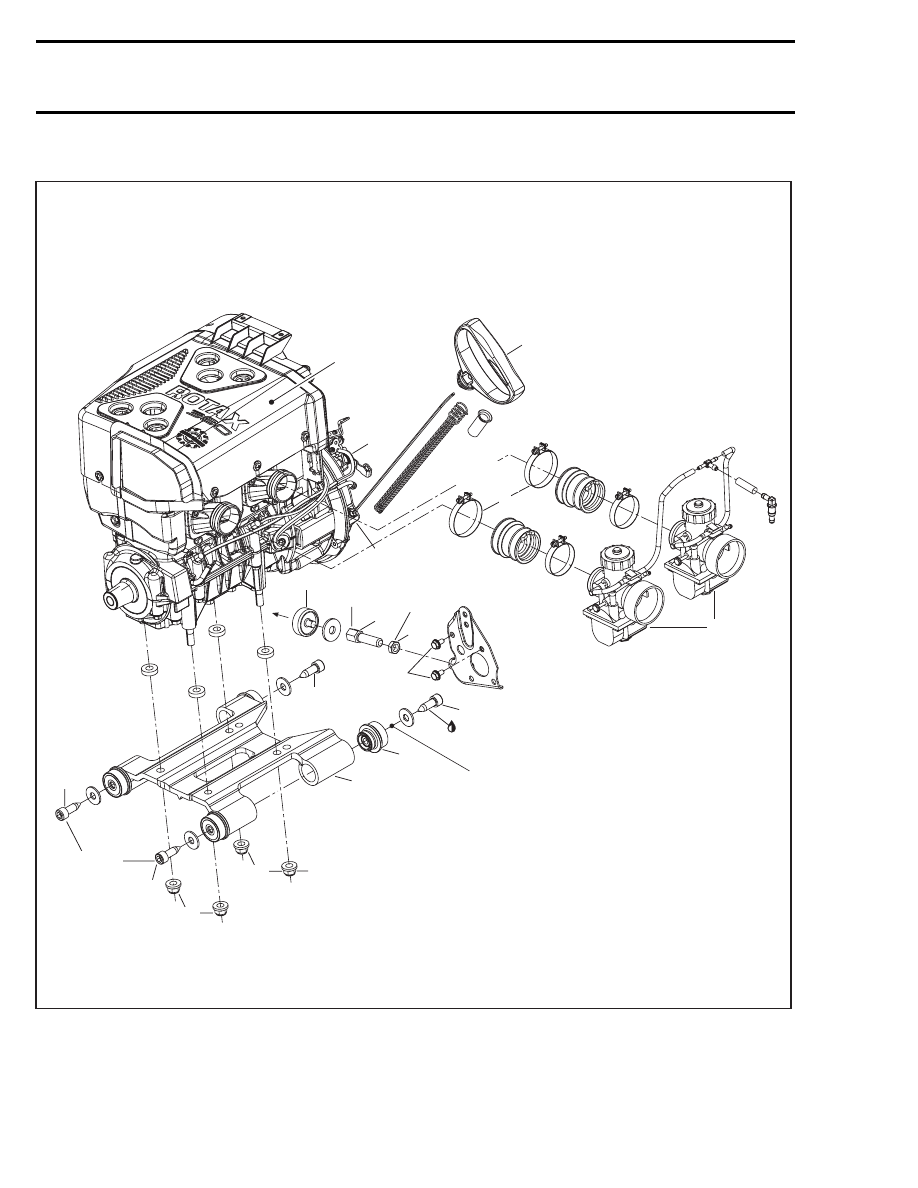

Fan-Cooled Engines

A33C42S

10

Loctite

243

7 N•m

(62 lbf•in)

Frame

1

2

3

8

9

16

5

15

4

14

12

11

48 N•m

(35 lbf•ft)

13

13

35 N•m

(26 lbf•ft)

28 N•m

(21 lbf•ft)

Hand

torque

6

0.6 N•m

(5 lbf•in)

7

58

mmr2005-070

Section 03 ENGINES

Subsection 03 (ENGINE REMOVAL AND INSTALLATION)

REMOVAL FROM VEHICLE

Vehicule and Engine Preparation

Place vehicle at workstation that will have access
to an engine-lifting hoist. Then start with initial
preparation of vehicle by doing the following.

Remove the RH and the LH side panels.

Disconnect BLACK (-) cable from battery, then the
RED (+) cable.



WARNING

Always disconnect battery or starter cables
exactly in the specified order, BLACK (-) cable
first. It is recommended to disconnect elec-
trical connections prior to disconnecting fuel
lines.

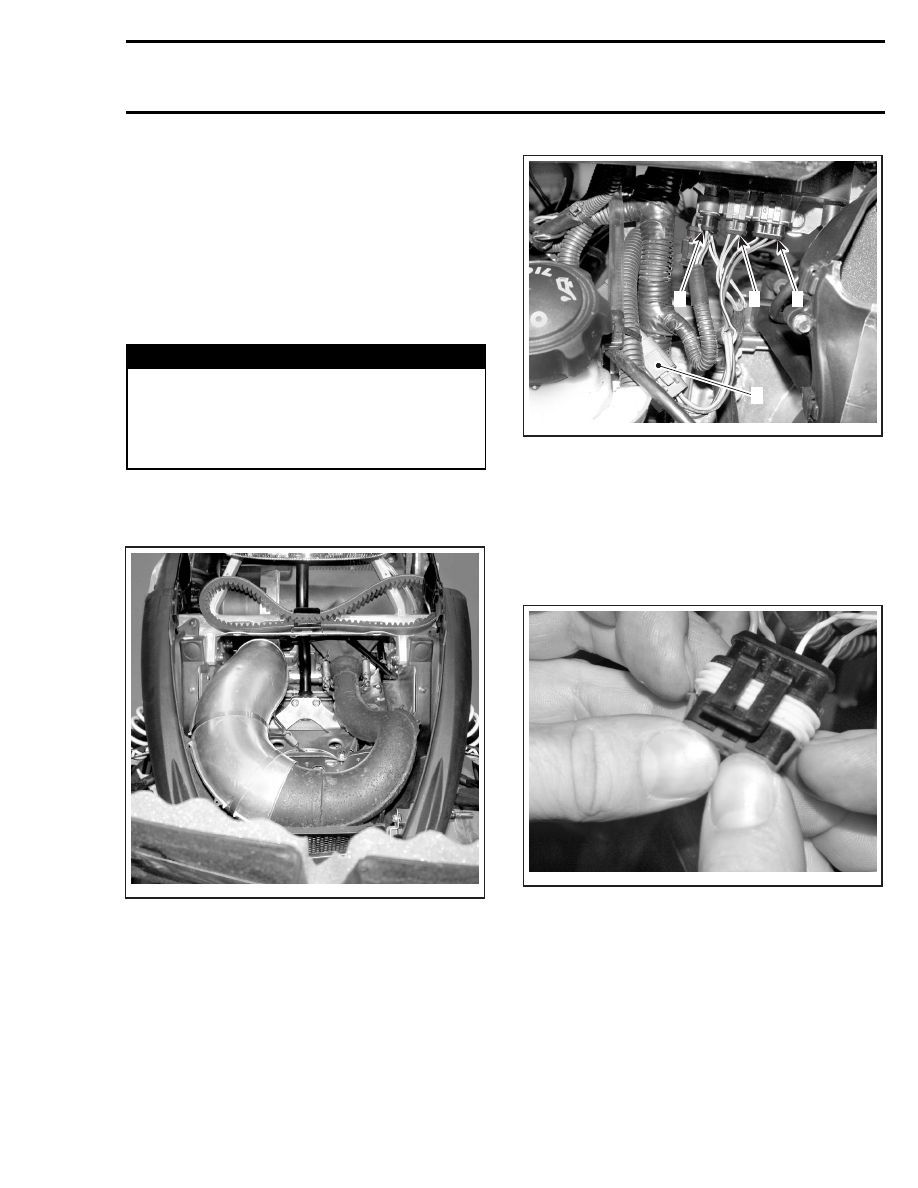

From the front of vehicle

Remove tuned pipe and manifold, refer to EX-
HAUST SYSTEM.

A33C43A

Disconnect starter cables.

On right side of vehicle, do the following:

Remove muffler.

Unfasten the screws retaining the air duct inlet, lift
up the retaining tabs and remove the air duct inlet.

Unplug the magneto, the reverse, the trigger coil
and the engine stop switch connectors.

A33C44A

4

3

2

1

1. Magneto connector
2. Reverse connector
3. Trigger coil connector
4. Engine stop switch connector

On

the

reverse

connector,

disconnect

the

BLUE/YELLOW and the WHITE/YELLOW wires
from the connector. To do this, remove the lock
then using a small tool extract wires from con-
nector.

A33C45A

MOVE ASIDE BOTH TABS TO REMOVE LOCK

Remove the rewind starter handle no. 1.

Unscrew oil pump no. 2 from rewind starter hous-
ing no. 3.

mmr2005-070

59

Section 03 ENGINES
Subsection 03 (ENGINE REMOVAL AND INSTALLATION)

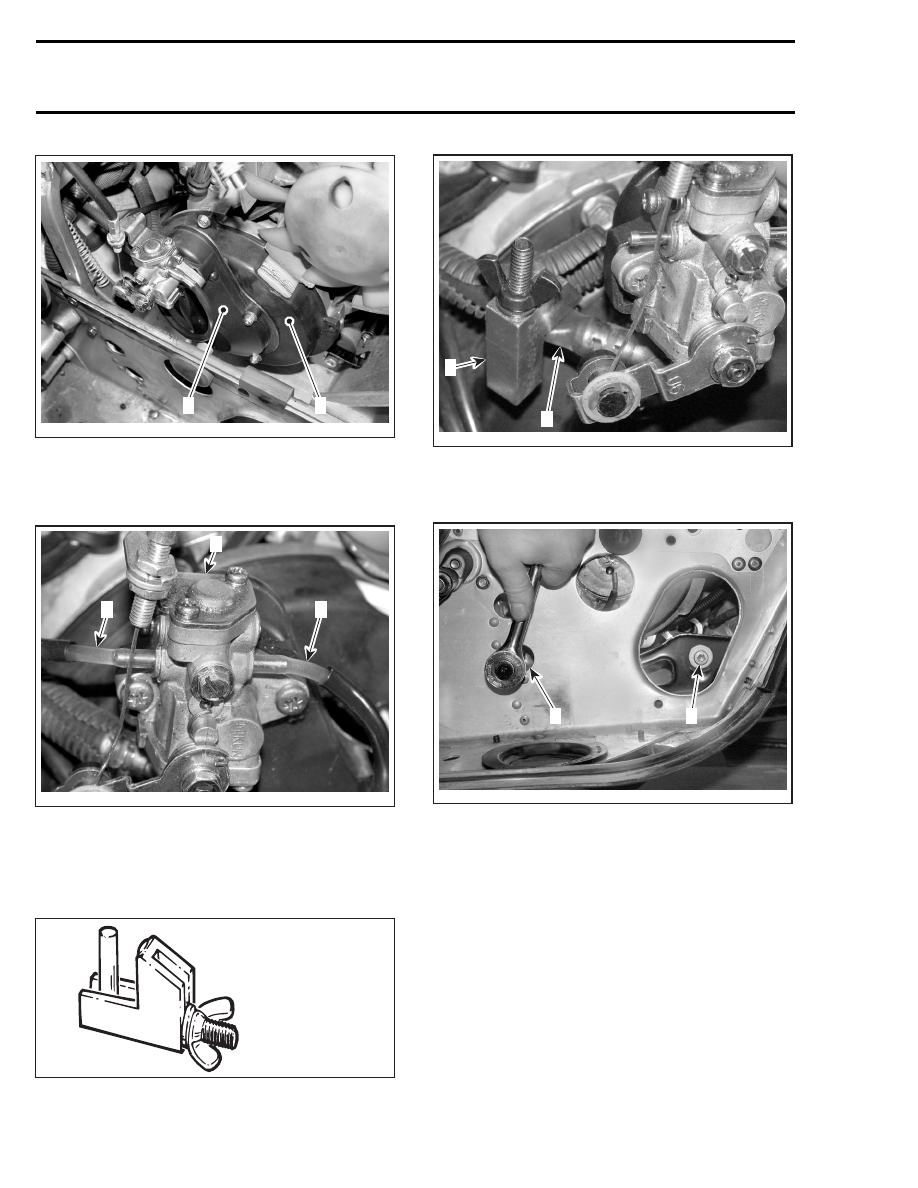

A33C46A

1

2

552 ENGINE SHOWN
1. Oil pump
2. Rewind starter housing

Unplug both outlet hoses from oil pump.

A33C47A

2

2

1

1. Oil pump
2. Outlet hoses

Install a small hose pincher (P/N 295 000 076) on
the inlet oil line and disconnect it from oil pump.
Catch any spillage.

295 000 076

A33C48A

2

1

1. Hose pincher
2. Inlet oil line

Unscrew engine support bolts no. 4 and no. 5.

A33C49A

1

2

1. Rear engine support bolt location
2. Front engine support bolt

On left side of vehicle, do the following:

Remove drive and driven pulleys. Refer to the ap-
propriate section.

Remove air box.

Unscrew carburetor clamps no. 6 then separate
the carburetors no. 7 from the engine.

60
