Периодическое техническое обслуживание и регулировка

128

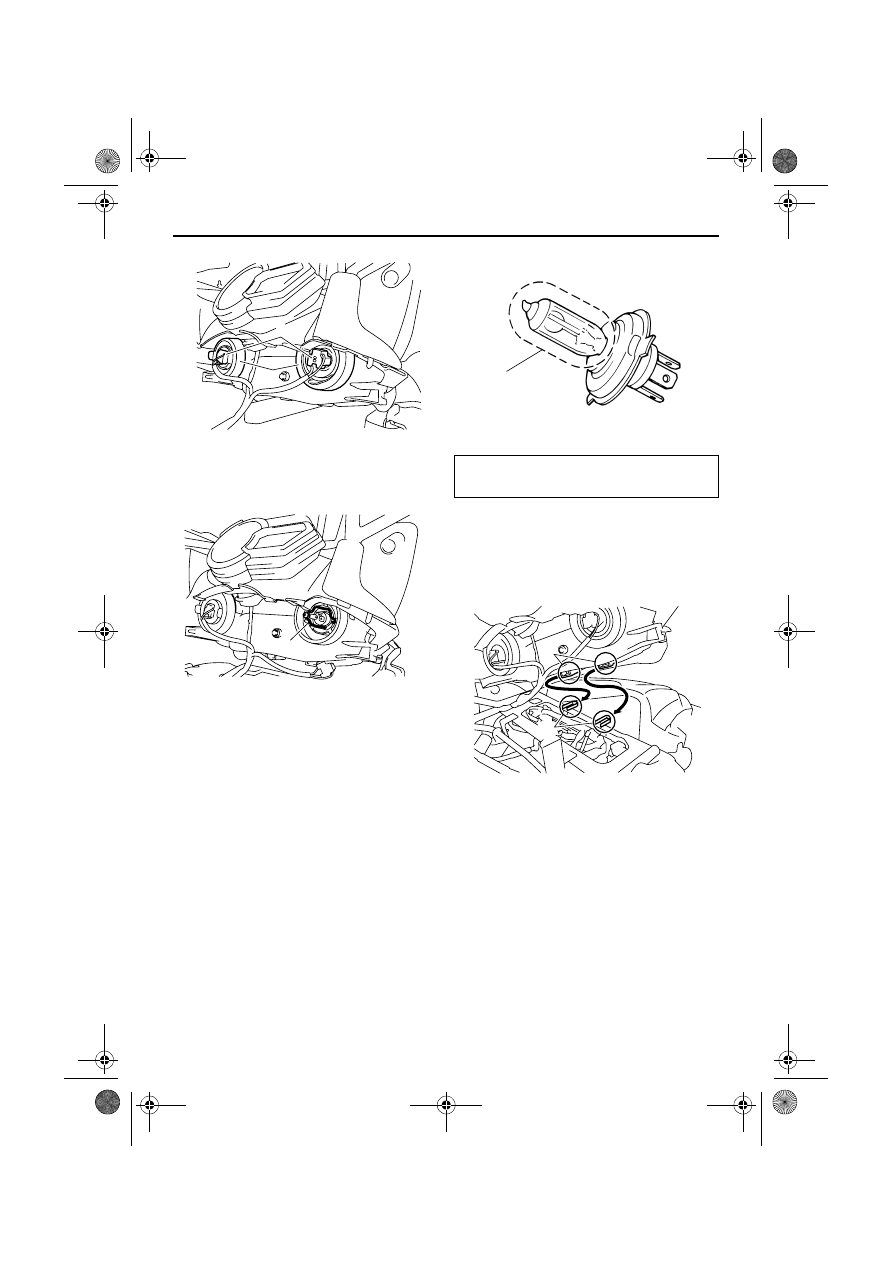

Отсоедините патрон фары, затем
извлеките перегоревшую лампу.

Установите новую лампу, после чего
закрепите патрон на фаре. ВНИМАНИЕ:
Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла, в
противном случае уменьшатся срок
службы и яркость лампы. При
загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной
спиртом или растворителем лака.

[XCS00621]

Установите крышку фары, после чего
подсоедините разъем фары.

Установите фару, при этом выступы на
стойке крепления должны войти в пазы на
нижней части фары.

10. В углубление в верхней части крышки

корпуса воздушного фильтра установите
уплотнение.

1. Разъем фары
2. Крышка фары

1. Патрон лампы

1. Не прикасаться к стеклянной части лампы.

Тип лампы:

Галогенная лампа

1. Паз
2. Выступ

U8HXR0X0.book Page 128 Wednesday, May 25, 2011 10:05 AM

Периодическое техническое обслуживание и регулировка

129

11. Вставьте болты фары и болты стойки

ветрового стекла и затяните их с
указанным крутящим моментом.

12. Установите верхнюю крышку и капот.

XSU14150

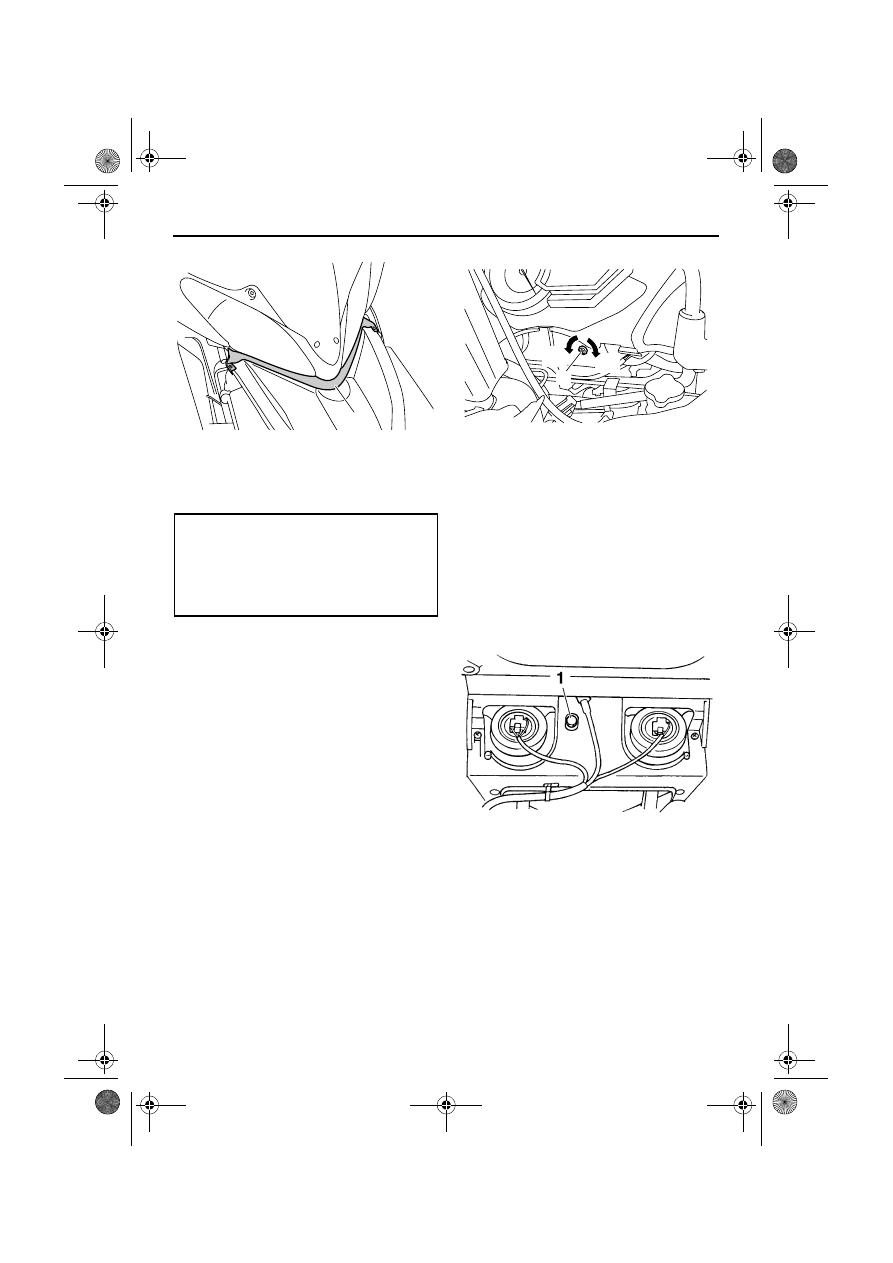

Регулировка наклона луча фары

RS90P / RS90PLT / RST90PGT /
RST90PTF

Снимите верхнюю крышку. (Порядок
снятия см. на стр. 79.)

Используйте крестовую отвертку для
вращения регулировочного винта и
изменения угла наклона фары. Чтобы
опустить фары, вращайте
регулировочный винт в направлении (a).
Чтобы поднять фары, вращайте
регулировочный винт в направлении (b).

Установите верхнюю крышку.

RST90

Откройте капот.

Вставьте крестовую отвертку в отверстие
под капотом, чтобы повернуть
регулировочный винт угла наклона фары.
Чтобы опустить фару, вращайте
крестовую отвертку в направлении (a).
Чтобы поднять фару, вращайте крестовую
отвертку в направлении (b).

1. Уплотнение

Крутящие моменты затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт

силы)

Болт стойки ветрового стекла:

14 Нм (1.4 м·кгс, 10 фут·фунт силы)

1. Регулировочный винт угла наклона фары

(b)

(a)

U8HXR0X0.book Page 129 Wednesday, May 25, 2011 10:05 AM

Периодическое техническое обслуживание и регулировка

130

Закройте капот.

XSU12290

Соединения и крепежные детали

Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.

XSU14020

Аккумуляторная батарея

Аккумуляторная батарея расположена под
корпусом воздушного фильтра. (См. стр. 131.)
Данная модель оснащена КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареей. Проверять
электролит или добавлять дистиллированную
воду не нужно. Тем не менее, следует
проверять и при необходимости закручивать
соединения выводов аккумуляторной батареи.

ОСТОРОЖНО

XWS00540

Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:

●

НАРУЖНАЯ: Смыть водой.

●

ВНУТРЕННЯЯ: Выпить большое
количество воды или молока. Затем
выпить магнезию, взбитое яйцо или
растительное масло. Немедленно
обратиться к врачу.

●

ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
к врачу.

Батареи выделяют взрывоопасные газы.
Рядом с батарей не должны находиться
искрящие провода, открытое пламя,
зажженные сигареты и т.п. Во время
зарядки батареи или ее эксплуатации в
закрытом помещении должна быть
обеспечена достаточная вентиляция. При
работе с батареей всегда защищайте глаза.
ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

Аккумуляторную батарею следует
безотлагательно заряжать самостоятельно или
в дилерском центре Yamaha при наличии
признаков ее разрядки. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ОСТОРОЖНО

XWS00610

●

Не курите рядом с батареей во время ее
зарядки. Искры могут вызвать взрыв
водорода, выделяемого при зарядке
батареей.

●

Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.

●

Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.

●

Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.

●

Убедитесь, что клеммы батареи прочно
закреплены.

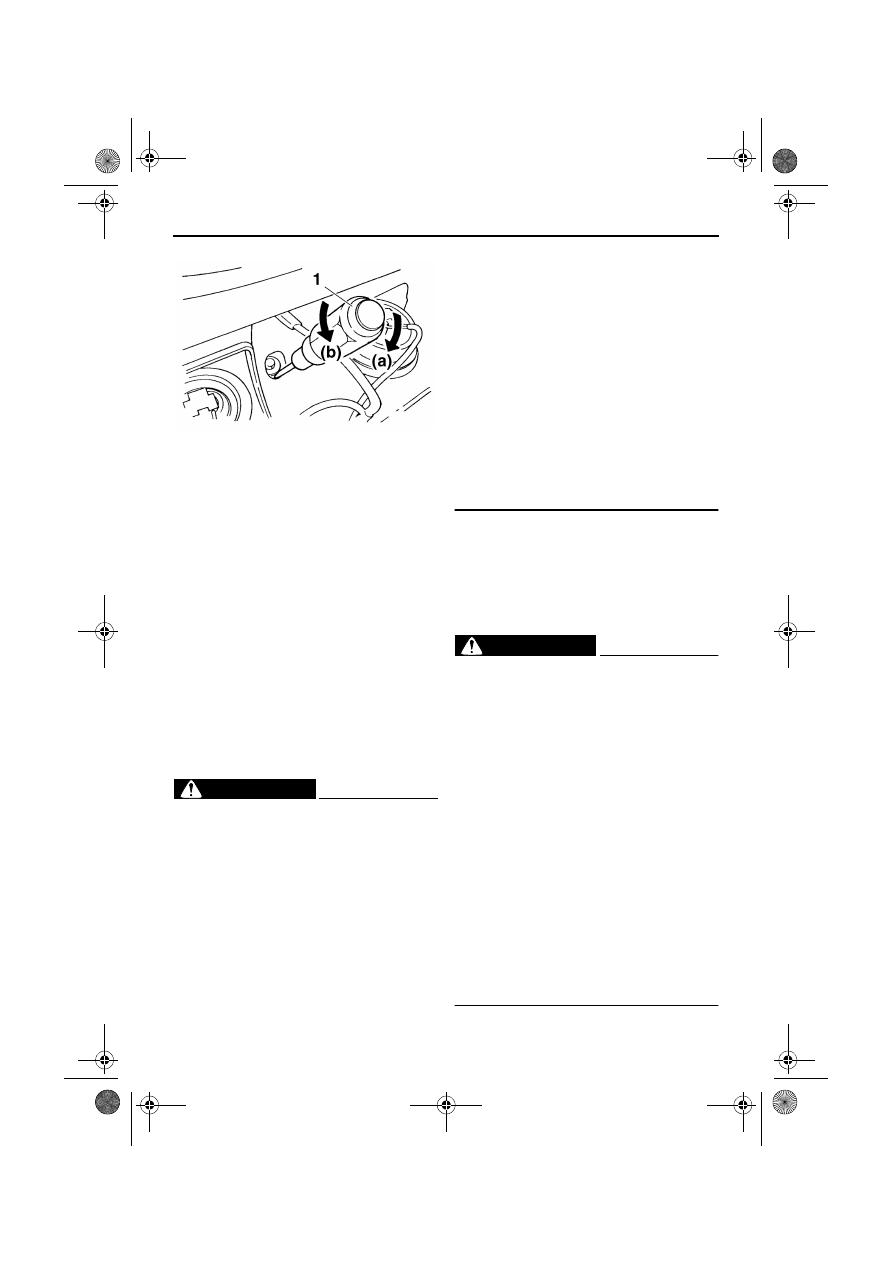

1. Крестовая отвертка

U8HXR0X0.book Page 130 Wednesday, May 25, 2011 10:05 AM

Периодическое техническое обслуживание и регулировка

131

ВНИМАНИЕ

XCS00843

●

Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.

●

Не пытайтесь зарядить батарею быстро.

XSU14193

Замена предохранителя

ОСТОРОЖНО

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

ВНИМАНИЕ

XCS00631

Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.

RS90P / RS90PLT / RST90PGT /
RST90PTF

Основной предохранитель и предохранитель
системы впрыска топлива расположены под
корпусом воздушного фильтра. Блок
предохранителей, который содержит
предохранители для отдельных цепей,
расположен за правой боковой крышкой.
1.

Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 79.)

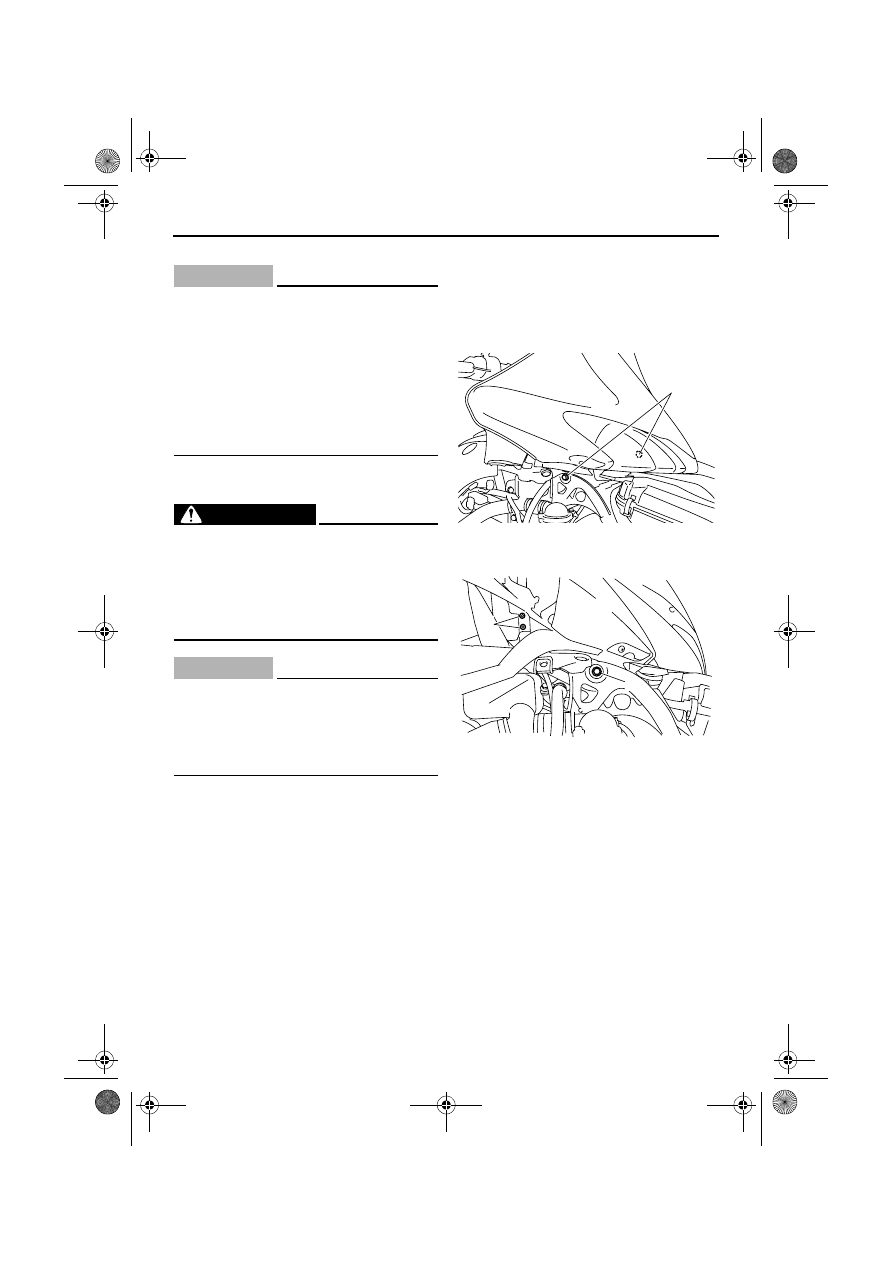

Выкрутите болты фары и болты стойки
ветрового стекла (RST90PGT /
RST90PTF), расположенные с двух
сторон снегохода.

RS90P / RS90PLT

RST90PGT / RST90PTF

Отсоедините фары, как показано на
рисунке, после чего поднимите их и
отведите назад, подальше от крышки
корпуса воздушного фильтра.
ВНИМАНИЕ: При перемещении фар
будьте внимательны, чтобы не
поцарапать снегоход.

[XCS00920]

1. Болт крепления фар

1. Болт крепления фар
2. Болт стойки ветрового стекла

U8HXR0X0.book Page 131 Wednesday, May 25, 2011 10:05 AM
