Периодическое техническое обслуживание и регулировка

132

4.

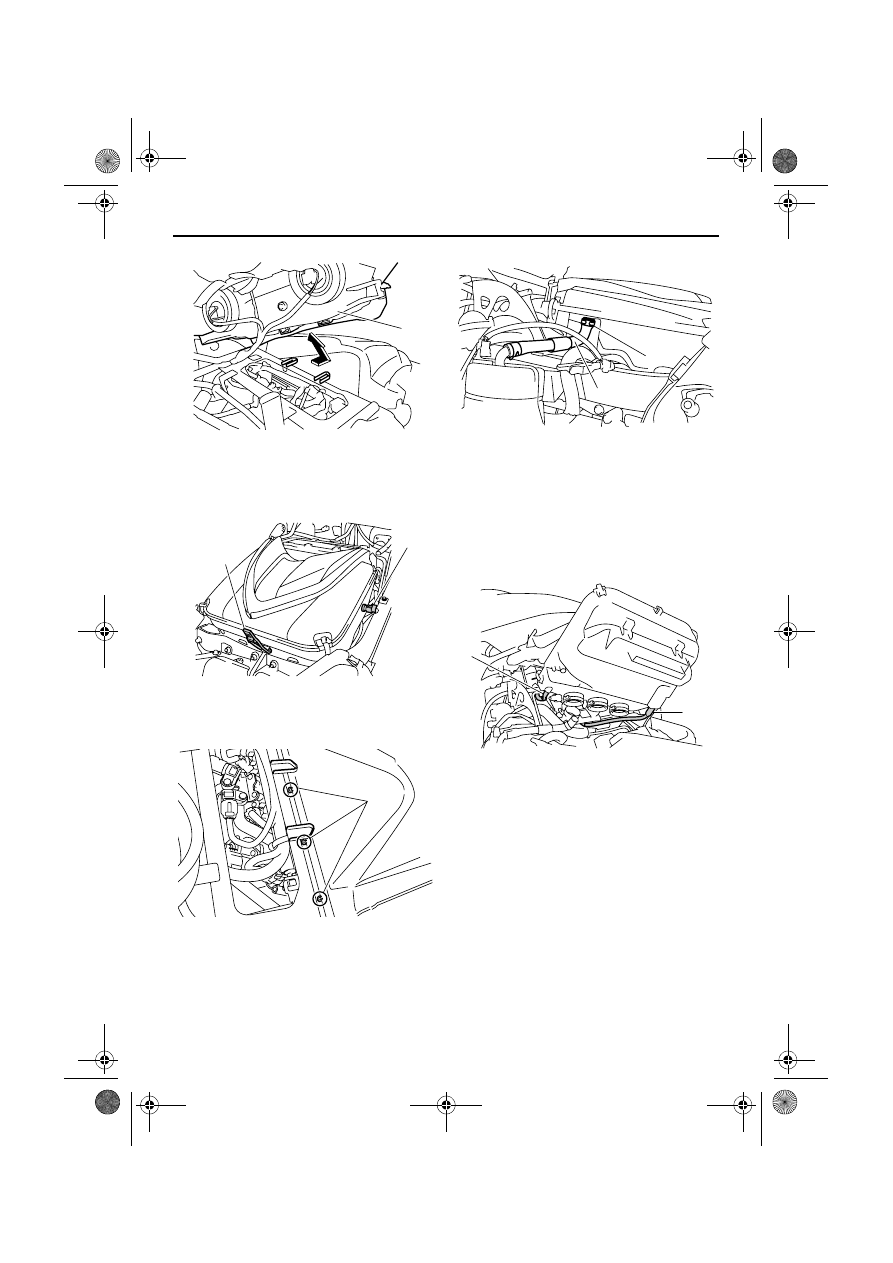

Отсоедините крепления корпуса
воздушного фильтра и отсоедините
разъем датчика температуры.

5.

Ослабьте зажимные болты.

6.

Сдвиньте хомут вентиляционного шланга
масляного бака от корпуса воздушного
фильтра, а затем отсоедините этот
вентиляционный шланг.

7.

Поднимите корпус воздушного фильтра,
отсоедините от корпуса впускной шланг и
вентиляционный шланг головки
цилиндров блока ISC (контроль холостого
хода), после чего снимите корпус.

8.

Отцепите ленту крепления батареи и
снимите крышку батарейного отсека.

1. Передняя фара

1. Крепление корпуса воздушного фильтра
2. Разъем датчика температуры воздуха

1. Зажимной болт

1

1

2

1

1. Хомут вентиляционного шланга масляного

бака

2. Вентиляционный шланг масляного бака

1. Вентиляционный шланг головки цилиндров
2. Впускной шланг блока ISC (контроль

холостого хода)

1

2

2

1

U8HXR0X0.book  Page 132  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

133

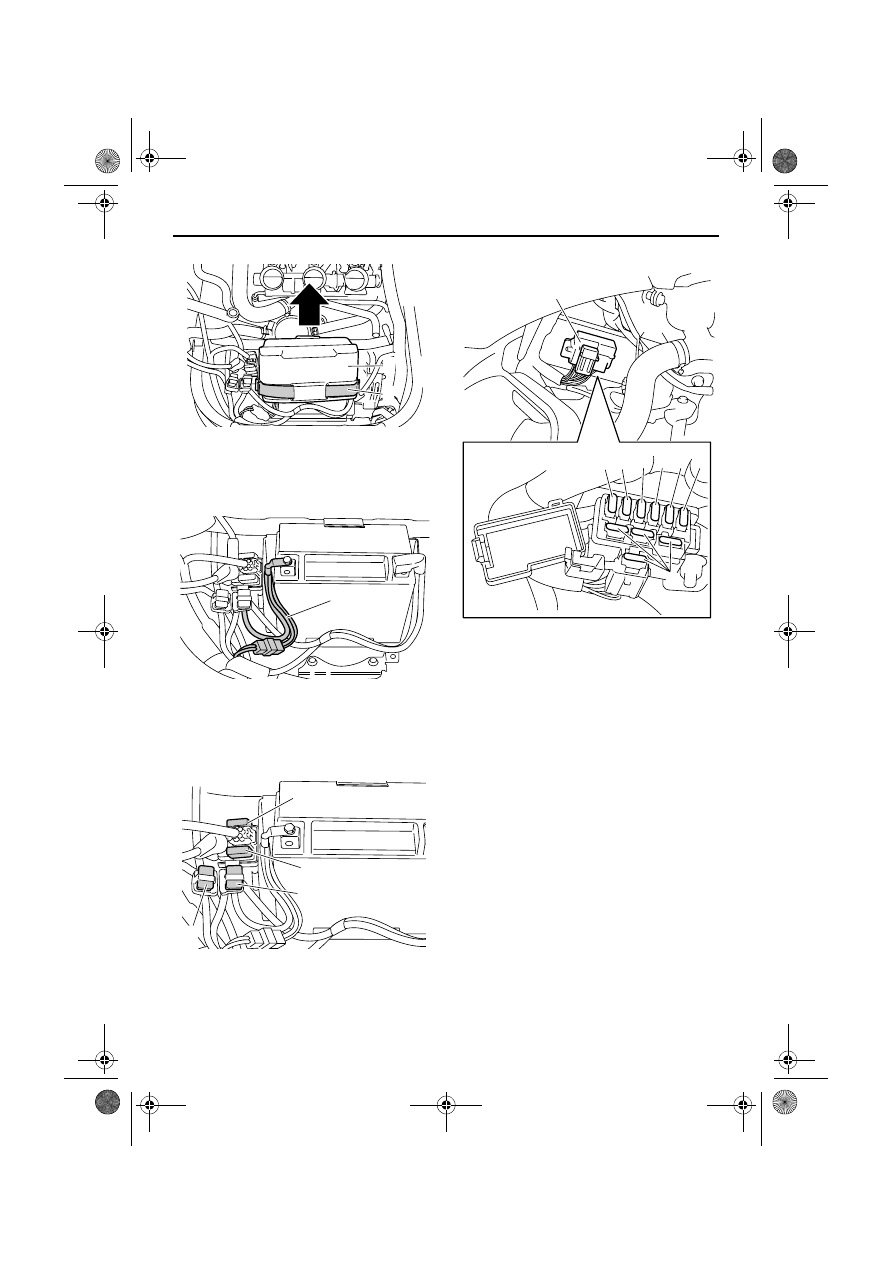

9.

Отсоедините минусовой вывод батареи,
открутив болт.

10. Замените перегоревший предохранитель

новым, рассчитанным на
соответствующую амперную нагрузку.

RS90P / RS90PLT

1. Крышка батарейного отсека
2. Лента крепления батареи

1. Отрицательный провод аккумуляторной

батареи

1. Запасной предохранитель
2. Предохранитель системы впрыска топлива
3. Главный предохранитель
4. Предохранитель EPS

1

2

1

1

2

3

4

1. Коробка предохранителей
2. Предохранитель цепи зажигания “IGN”
3. Предохранитель вентилятора радиатора

“FAN”

4. Предохранитель“S/H” (гнездо подключения

обогревателя защитной маски)

5. Предохранитель фары “HEAD”
6. Предохранитель цепи сигнальной системы

“SIG”

7. Предохранитель гнезда для подключения к

источнику постоянного тока “DC”

8. Запасной предохранитель

8

1

2

7

6

5

4

3

U8HXR0X0.book  Page 133  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

134

RST90PGT / RST90PTF

11. Подсоедините минусовой вывод батареи,

вкрутив болт.

12. Установите крышку батарейного отсека и

закрепите ленту крепления батареи на
держателе.

13. Установите корпус воздушного фильтра,

выполнив действия 4–7 в обратном
порядке.

14. Установите фару, при этом выступы на

стойке крепления должны войти в пазы на
нижней части фары.

1. Коробка предохранителей
2. Предохранитель цепи зажигания “IGN”
3. Предохранитель“S/H” (гнездо подключения

обогревателя защитной маски) (КАНАДЫ)

4. Предохранитель фары “HEAD”
5. Предохранитель цепи сигнальной системы

“SIG”

6. Предохранитель гнезда для подключения к

источнику постоянного тока “DC”

7. Запасной предохранитель

2 7 3 4 5 6

7

1

1

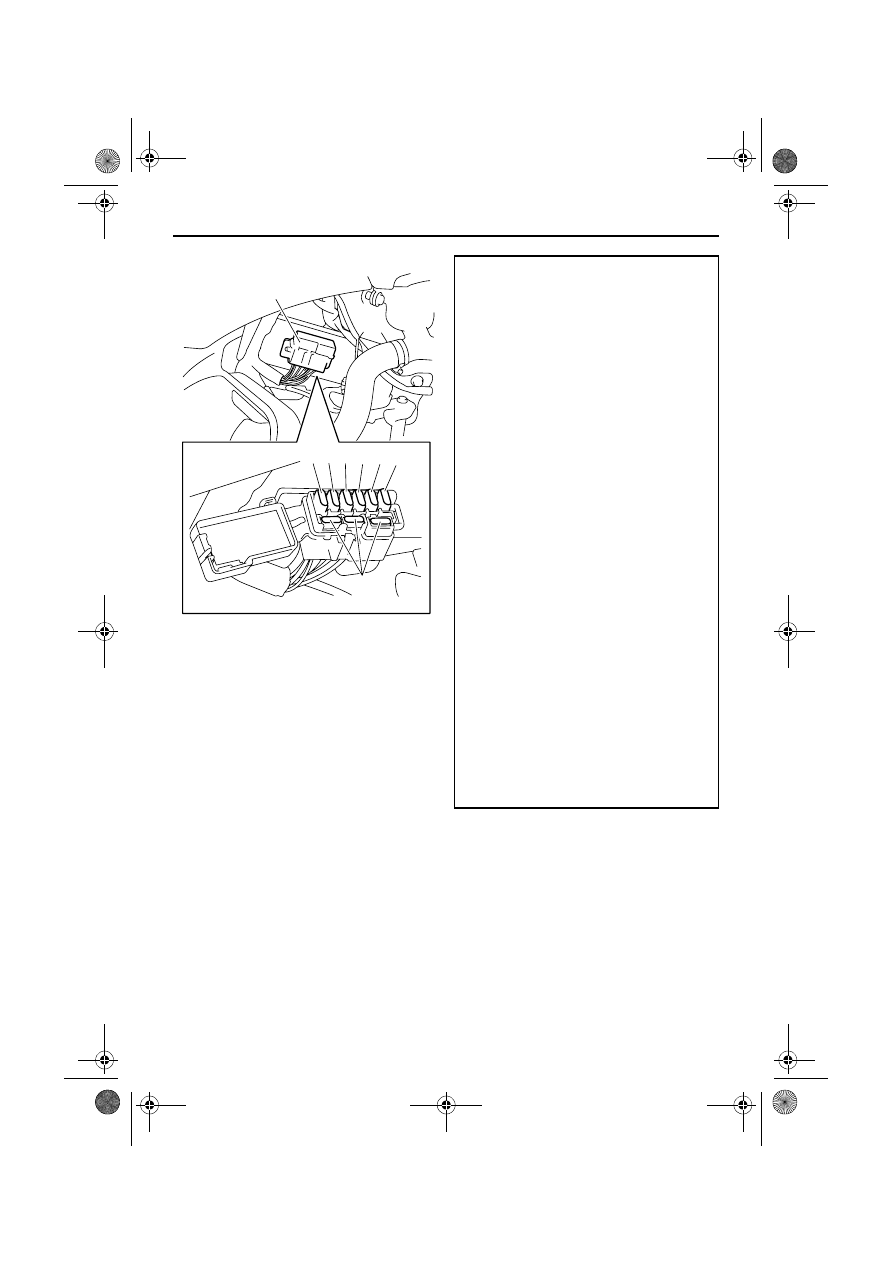

Типы предохранителей:

Главный предохранитель:

40.0 А

Предохранитель EPS:

40.0 А

Предохранитель системы впрыска

топлива:

10.0 А

Предохранитель цепи зажигания:

15.0 А

Предохранитель вентилятора
радиатора:

RS90P 5.0 А

RS90PLT 5.0 А

Предохранитель фары:

20.0 А

Предохранитель сигнальной системы:

RS90P 3.0 А

RS90PLT 3.0 А

RST90PGT 7.5 А
RST90PTF 7.5 А

Предохранитель гнезда для

подключения к источнику постоянного
тока:

3.0 А

Предохранитель гнезда подключения
обогревателя защитной маски:

RS90P 3.0 А

RS90PLT 3.0 А
RST90PGT 3.0 А (CAN)

RST90PTF 3.0 А (CAN)

Запасные предохранители:

RS90P / RS90PLT

20.0 А, 15.0 А, 10.0 А, 5.0 А, 3.0 А

RST90PGT / RST90PTF
20.0 А, 15.0 А, 10.0 А, 7.5 А, 3.0 А

U8HXR0X0.book  Page 134  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

135

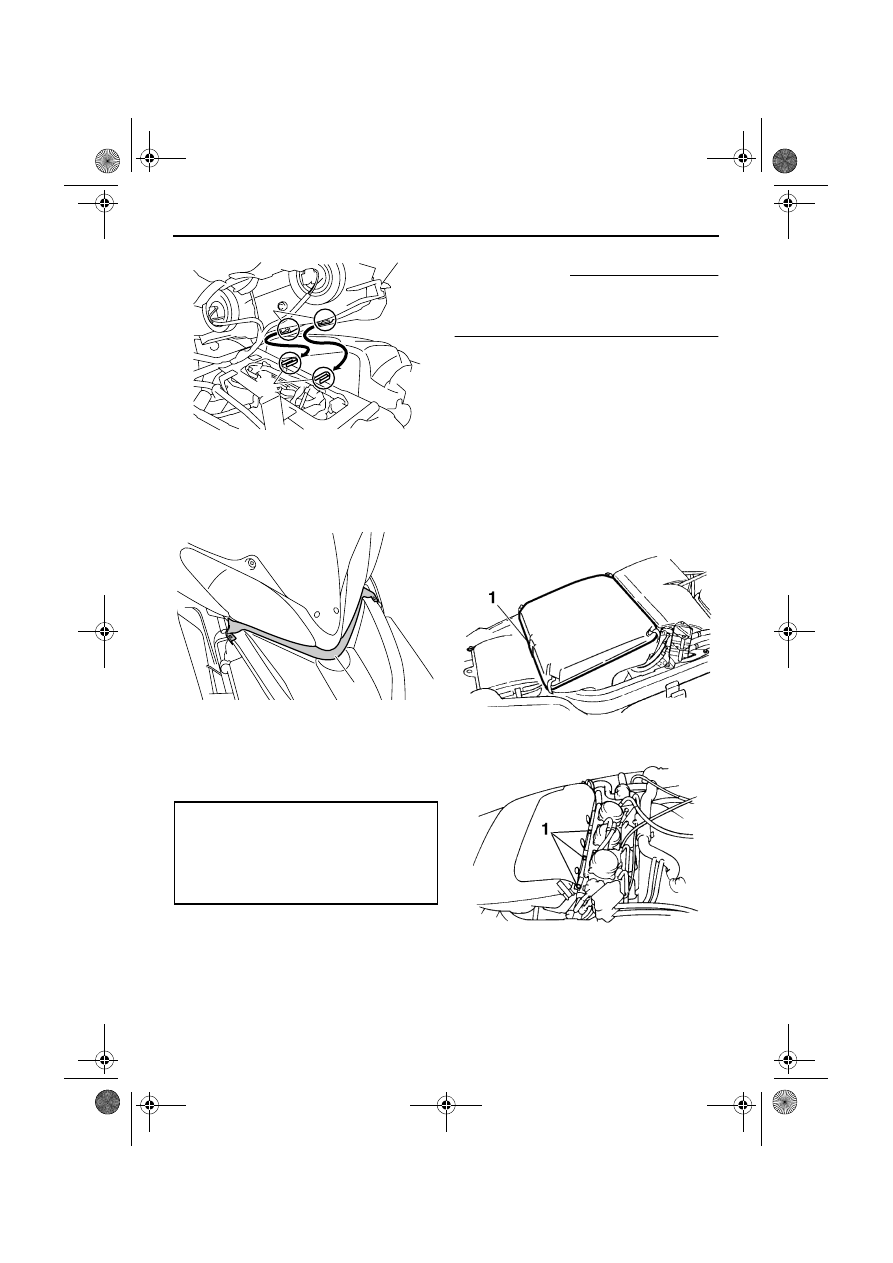

15. В углубление в верхней части крышки

корпуса воздушного фильтра установите
уплотнение.

16. Вставьте болты фары и болты стойки

ветрового стекла (RST90PGT / RST90PTF)
и затяните их с указанным крутящим
моментом.

17. Установите на место верхнюю крышку,

левую и правую боковые крышки и капот.

ПРИМЕЧАНИЕ

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

RST90

Основной предохранитель расположен под
корпусом воздушного фильтра. Блок
предохранителей, который содержит
предохранители для отдельных цепей,
расположен за правой боковой крышкой.
1.

Откройте капот.

2.

Снимите правую боковую крышку.
(Порядок снятия см. на стр. 79.)

3.

Отсоедините крепление корпуса
воздушного фильтра.

4.

Ослабьте зажимные винты.

5.

Сдвиньте хомут вентиляционного шланга
масляного бака от корпуса воздушного
фильтра, а затем отсоедините этот
вентиляционный шланг.

1. Паз
2. Выступ

1. Уплотнение

Крутящие моменты затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт

силы)

Болт стойки ветрового стекла:

14 Нм (1.4 м·кгс, 10 фут·фунт силы)

1

2

1

1. Крепление корпуса воздушного фильтра

1. Зажимной винт

U8HXR0X0.book  Page 135  Wednesday, May 25, 2011  10:05 AM
