Периодическое техническое обслуживание и регулировка

120

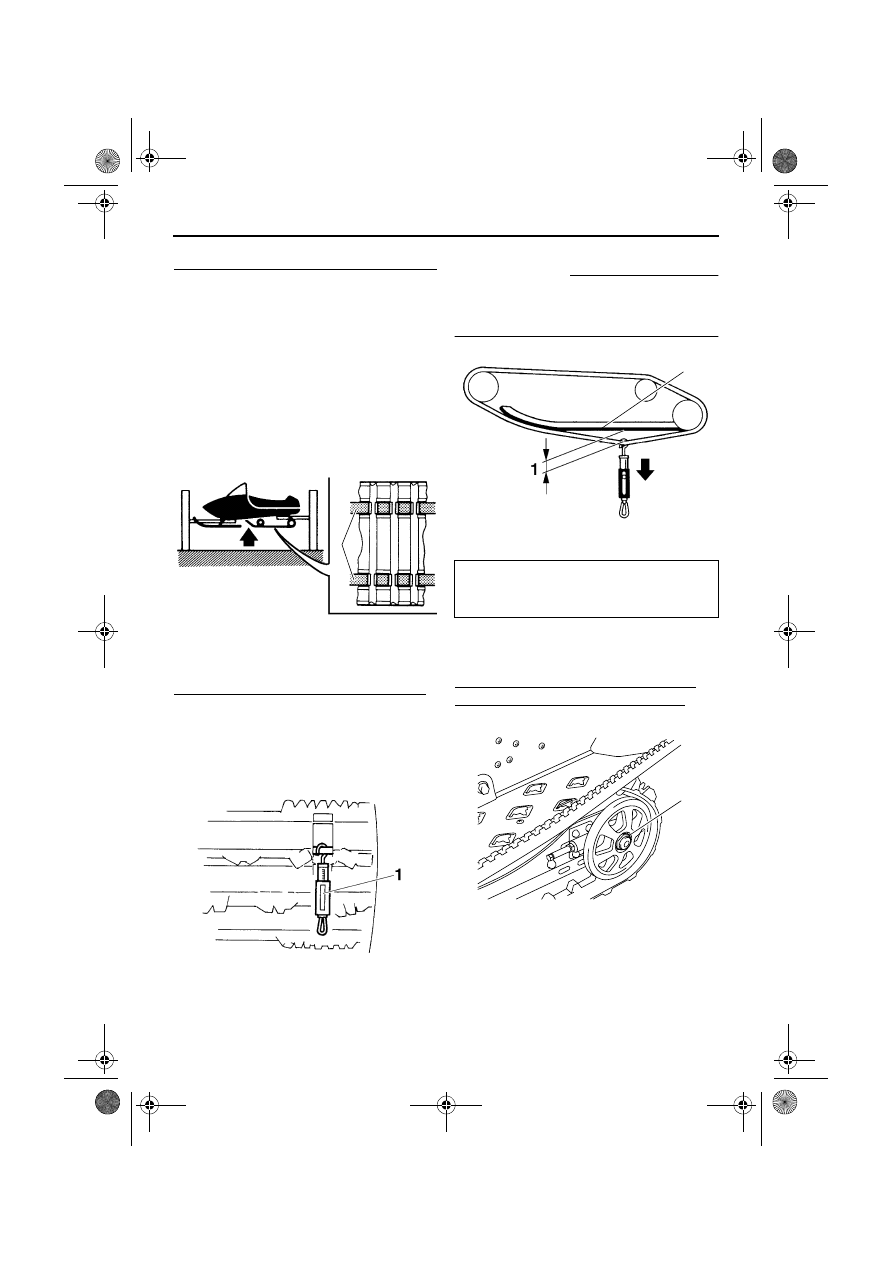

Проверка центрирования приводной гусеницы
1.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

2.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

3.

Проверьте выравнивание гусеницы
относительно направляющих. Если
центрирование отличается от указанного,
отрегулируйте приводную гусеницу.

Измерение провисания приводной гусеницы
1.

Положите снегоход набок.

2.

Измерьте провисание гусеницы при
помощи пружинного безмена. Потяните
за центр приводной гусеницы с усилием
100 Н (10 кгс, 22 фунт силы).

ПРИМЕЧАНИЕ

Измерьте зазор между направляющей
гусеницы и краем отверстия для гусеницы с
обеих сторон.

3.

Если провисание отличается от
указанного, отрегулируйте гусеницу.

Регулировка центрирования и провисания
приводной гусеницы (RS90P / RS90PLT)
1.

Ослабьте гайку задней оси.

2.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

1. Направляющая гусеницы

1. Пружинный безмен

1

1. Провисание гусеницы
2. Направляющая гусеницы

Стандартное провисание приводной
гусеницы:

30.0–35.0 мм (1.18–1.38 дюйм)

1. Гайка задней оси

2

1

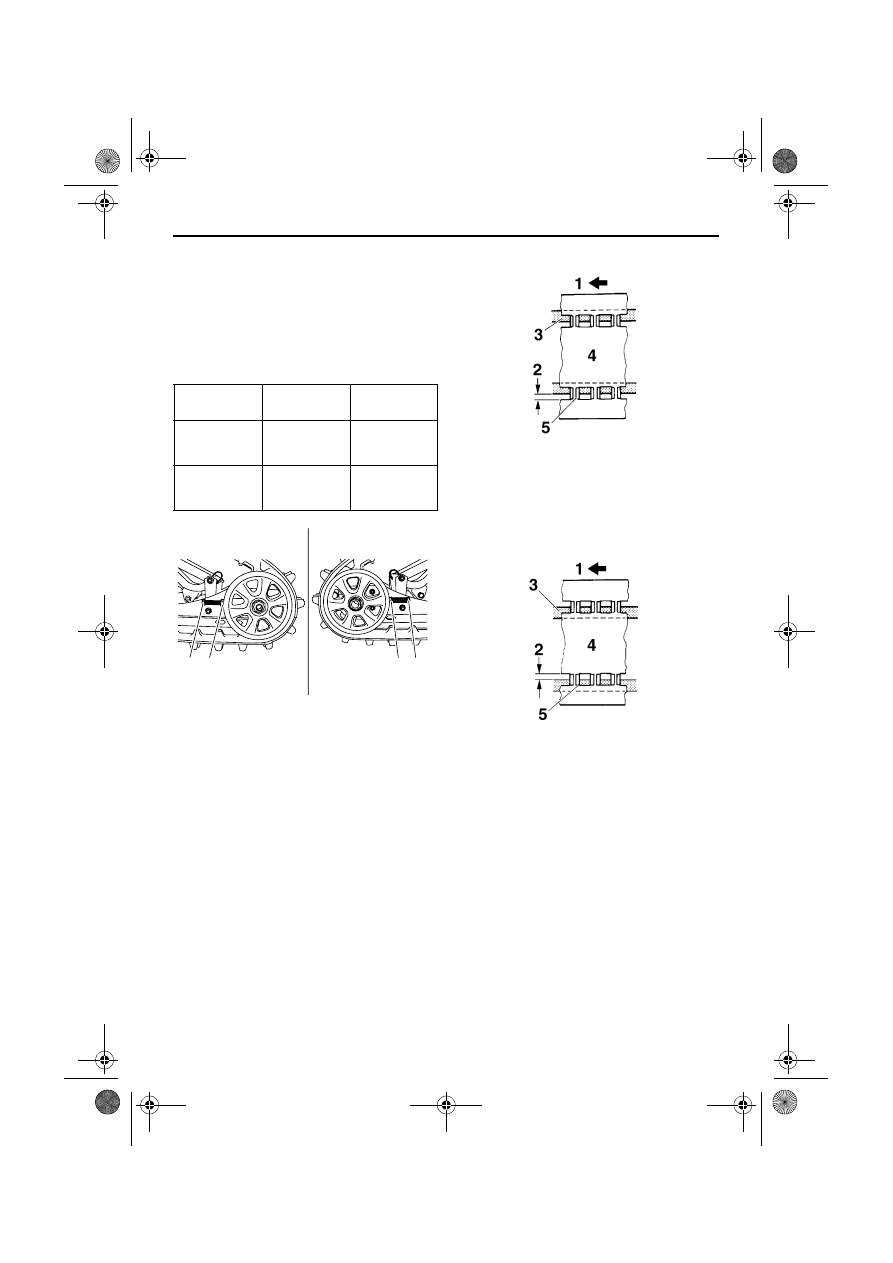

U8HXR0X0.book  Page 120  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

121

3.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

4.

Ослабьте контргайку с левой и правой
сторон снегохода, а затем выровняйте
гусеницу, повернув регулировочный болт
с каждой стороны.

Смещена вправо

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ: Правый и левый
регулировочные болты должны быть
повернуты на одинаковую величину.



[XCS00970]

Положение

гусеницы

Смещена

вправо

Смещена

влево

Левый
регулировочный
болт

Вывернуть

Ввернуть

Правый
регулировочный
болт

Ввернуть

Вывернуть

1. Левый регулировочный болт
2. Правый регулировочный болт
3. Контргайка

3

1

2

3

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

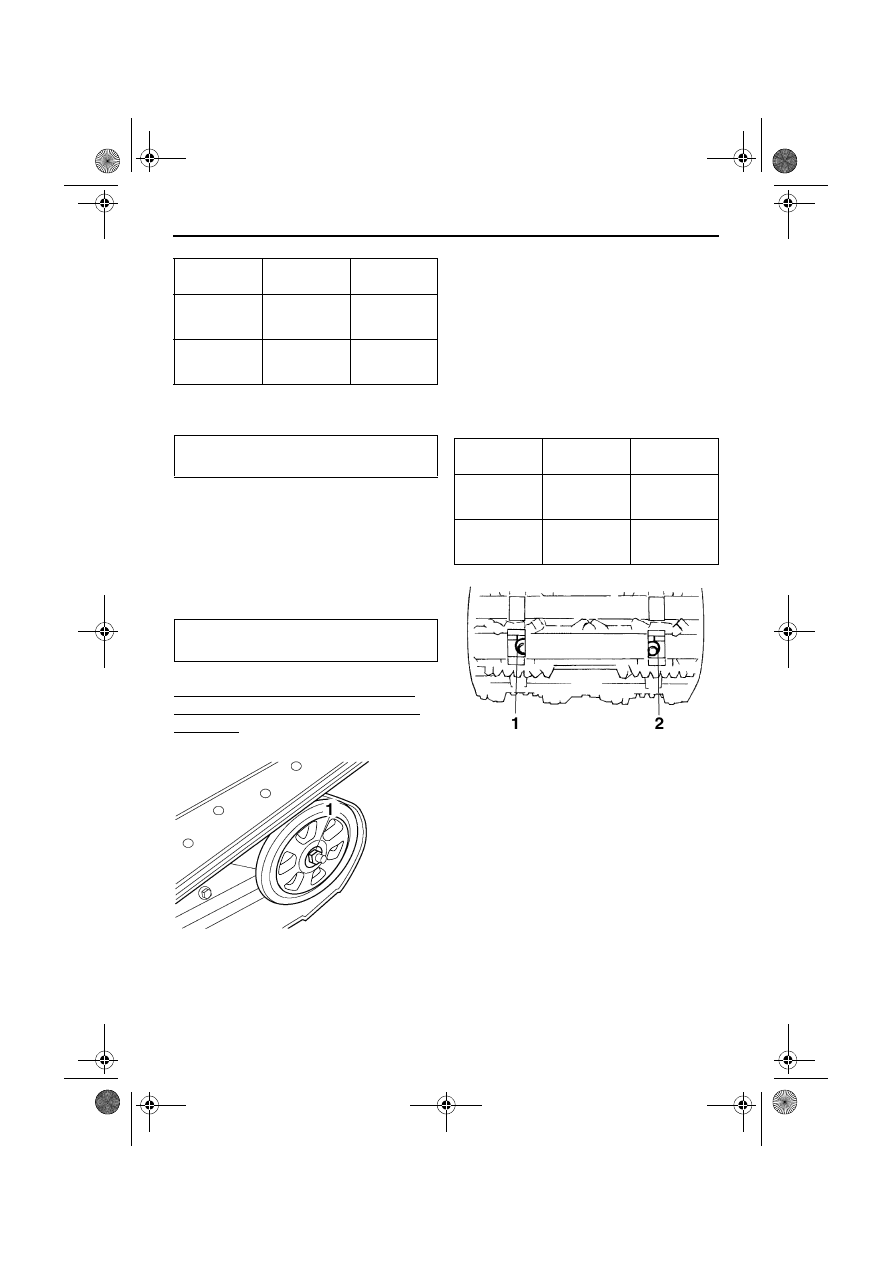

U8HXR0X0.book  Page 121  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

122

6.

Затяните контргайки, используя
указанный момент затяжки.

7.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 6-ю, пока не
будет достигнуто правильное положение
гусеницы.

8.

Опустите снегоход на землю.

9.

Затяните гайку задней оси.

Регулировка центрирования и провисания
приводной гусеницы (RST90 / RST90PGT /
RST90PTF)
1.

Ослабьте гайку задней оси.

2.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

3.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

4.

Отцентрируйте приводную гусеницу,
поворачивая левую и правую
регулировочные гайки.

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левый
регулировочный
болт

Ввернуть

Вывернуть

Правый
регулировочный
болт

Ввернуть

Вывернуть

Крутящий момент затяжки контргайки:

59 Нм (5.9 м·кгс, 43 фут·фунт силы)

Крутящий момент гайки задней оси:

75 Нм (7.5 м·кгс, 54 фут·фунт силы)

1. Гайка задней оси

Положение

гусеницы

Смещена

вправо

Смещена

влево

Левая
регулировочная
гайка

Вывернуть

Ввернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

1. Левая регулировочная гайка
2. Правая регулировочная гайка

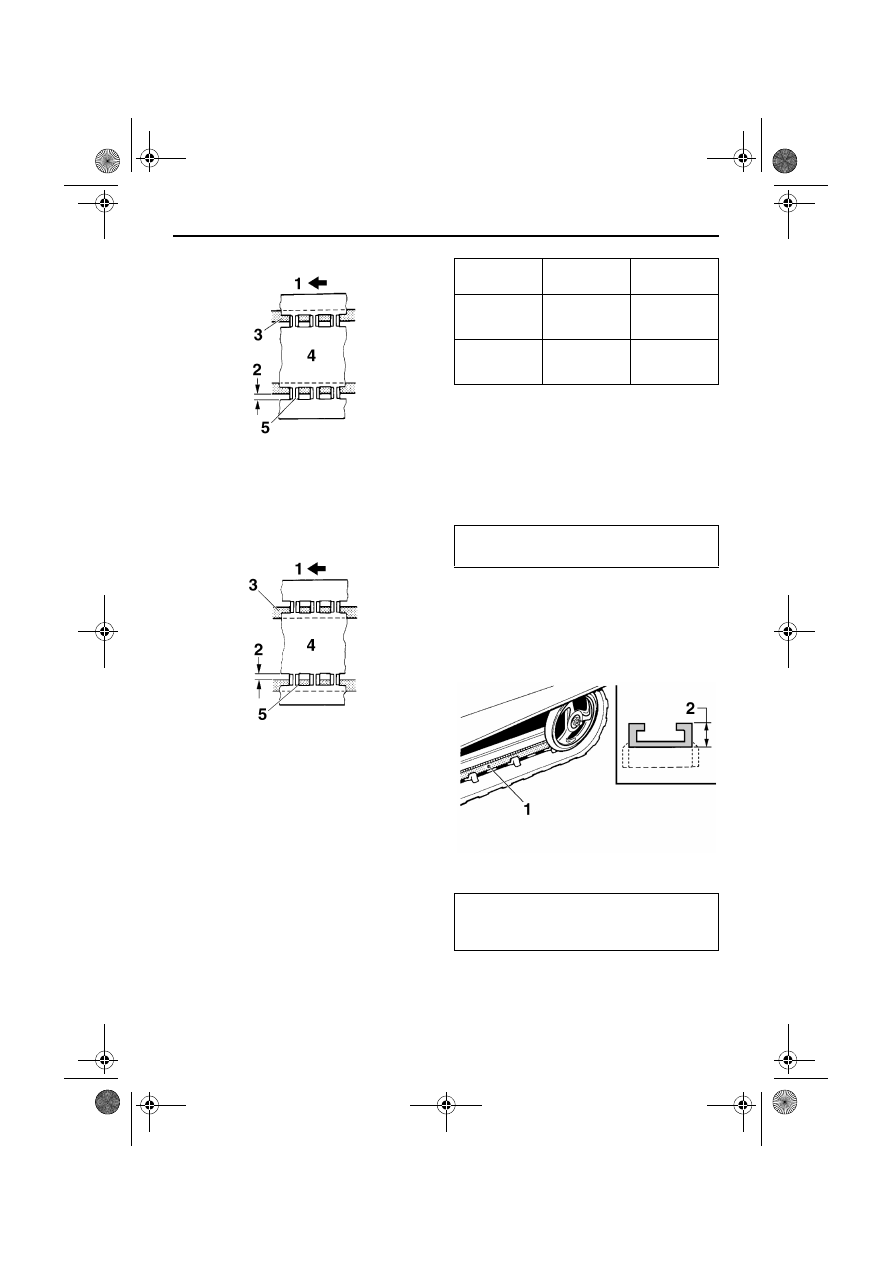

U8HXR0X0.book  Page 122  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

123

Смещена вправо

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ: Правая и левая
регулировочные гайки должны быть
повернуты на одинаковую величину.



[XCS00592]

6.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 5-ю, пока не
будет достигнуто правильное положение
гусеницы.

7.

Опустите снегоход на землю.

8.

Затяните гайку задней оси.

Направляющие гусеницы

Проверьте направляющие на отсутствие
износа и повреждений.
Если износ направляющих достиг предела, их
необходимо заменить.

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левая
регулировочная
гайка

Ввернуть

Вывернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

Крутящий момент гайки задней оси:

75 Нм (7.5 м·кгс, 54 фут·фунт силы)

1. Направляющая гусеницы
2. Высота предельного износа

Высота предельного износа

направляющей гусеницы:

10.5 мм (0.41 дюйм)
