Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 11





2007 Crossfire 800 EFI

39

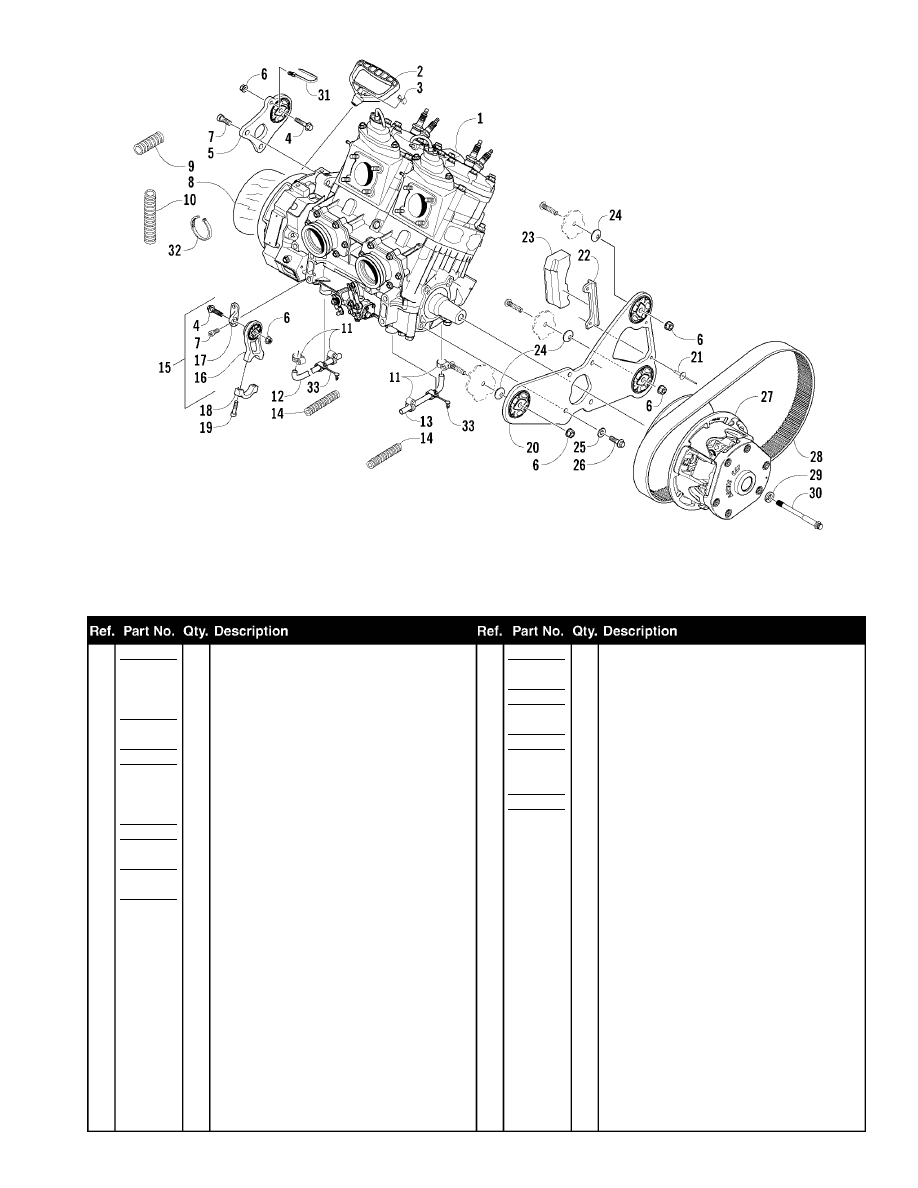

ENGINE AND RELATED PARTS

0741-916

1 0662-495

1

Engine, AB80L1 w/o EFI Components

2 0636-363

1

Handle, Recoil

3 0606-885

1

Cap, Recoil Handle

4 8020-136

2

Screw, Cap

5 0708-471

1

Mount, Engine - MAG

6 8047-426

5

Nut, Lock

7 1623-504

4

Screw, Cap

8 4606-425

1

Foil, Protective

9 0619-619

1

Conduit, Flexible - 4 in.

10 0619-994

1

Conduit, Flexible (3/4 in. ID) - 6 in.

11 0623-373

4

Clamp, Hose

12 0610-726

1

Hose, Coolant - MAG/Throttle Body

13 0610-699

1

Hose, Coolant - PTO/Throttle Body

14 0619-776 AR Conduit, Flexible - 5 ft
15 0708-523

1

Bracket, Engine Mounting - Assembly

(inc. one No. 4, one No. 6, and 16-17)

16 0708-519

1

‹ Bracket, Engine Mounting - Front - Lower

Right

17 0608-549

1

‹ Bracket, Engine Mounting - Upper Right

18 0608-467

1

Cap, Mounting Bracket - Engine

19 1623-603

2

Screw, Cap

20 0708-497

1

Bracket, Engine Mounting - Left (inc. 21-22)

21 8060-730

2

‹ Rivet

22 0608-565

1

‹ Plate, Backing - Torque Bumper

23 0608-462

1

Bumper, Torque

24 0623-987

3

Washer

25 8050-252

4

Washer

26 8413-826

4

Screw, Cap

27 0746-192

1

Clutch, Drive - Uncalibrated

28 0627-046

1

Belt, Drive

29 0623-210

1

Washer, High Collar

30 0623-804

1

Bolt, Clutch

31 0623-677

1

Cable Tie, Push-Mount

32 0623-144

1

Cable Tie, 17.5 in.

33 1623-659

2

Clamp, Push-Mount

2007 Crossfire 800 EFI

40

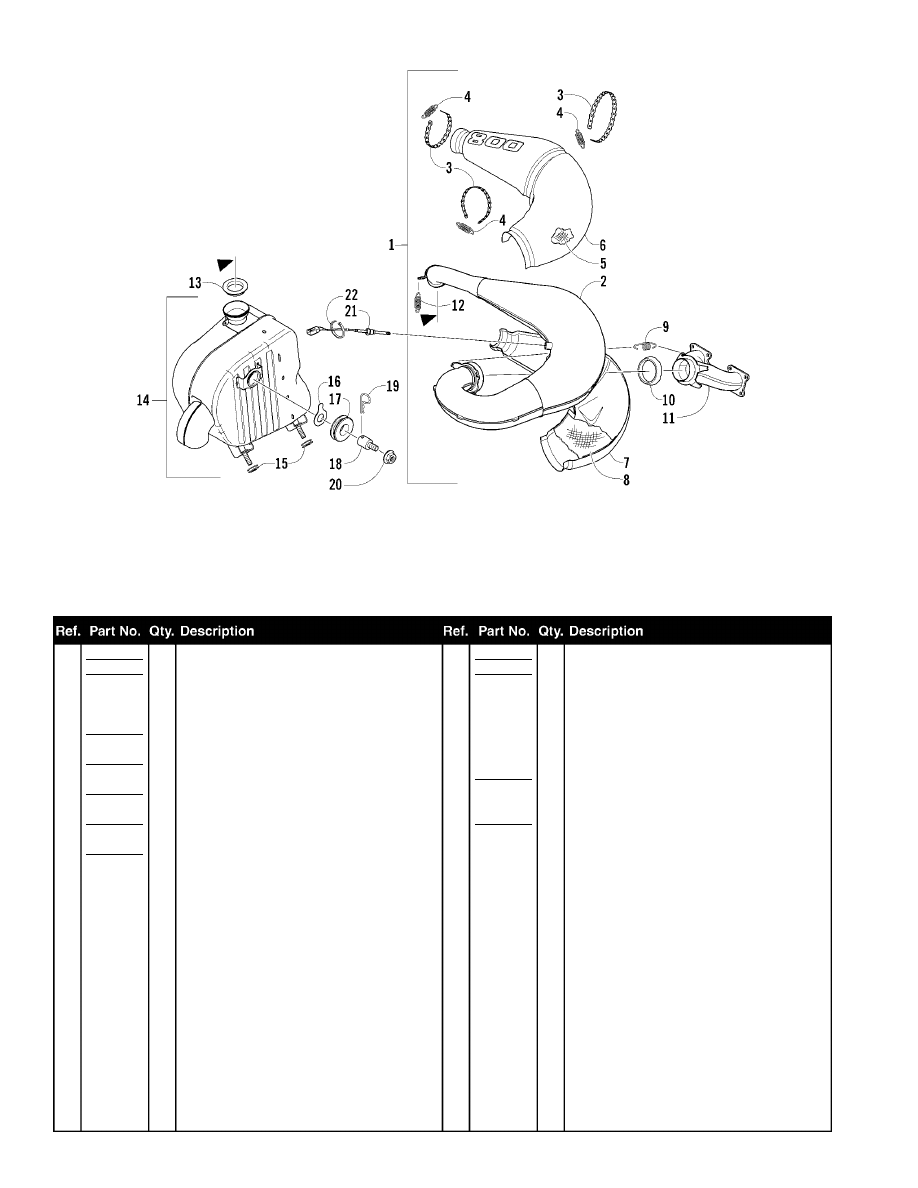

EXHAUST ASSEMBLY

0742-165

1 1712-358

1

Chamber, Expansion - Assembly (inc. 2-8)

2 1712-357

1

‹ Chamber, Expansion

3 0624-552 AR ‹ Tie, Perforated Band - 5 ft

0624-541 AR ‹ Tie, Perforated Band - 25 ft

4 1612-178

3

‹ Spring, Exhaust

5 2612-174

1

‹ Packing, Expansion Chamber - Rear -

Upper

6 2612-168

1

‹ Cover, Expansion Chamber - Rear -

Upper

7 2612-169

1

‹ Cover, Expansion Chamber - Rear -

Lower

8 2612-175

1

‹ Packing, Expansion Chamber - Rear -

Lower

9 2612-257

4

Spring, Exhaust

10 2612-059

1

Gasket, Exhaust

11 1712-300

1

Manifold, Exhaust

12 0612-471

3

Spring, Extension

13 1612-323

1

Gasket, Exhaust - Tailpipe

14 1712-144

1

Resonator Assembly

15 1612-873

2

Grommet

16 1612-927

1

Washer, Tab

17 1623-375

1

Grommet

18 1623-569

1

Pin, Mounting - Resonator

19 1623-379

1

Clip, Hairpin

20 8047-486

1

Nut, Lock

21 0630-229

1

Sensor, Exhaust Temperature

22 0123-788

1

Cable Tie

2007 Crossfire 800 EFI

41

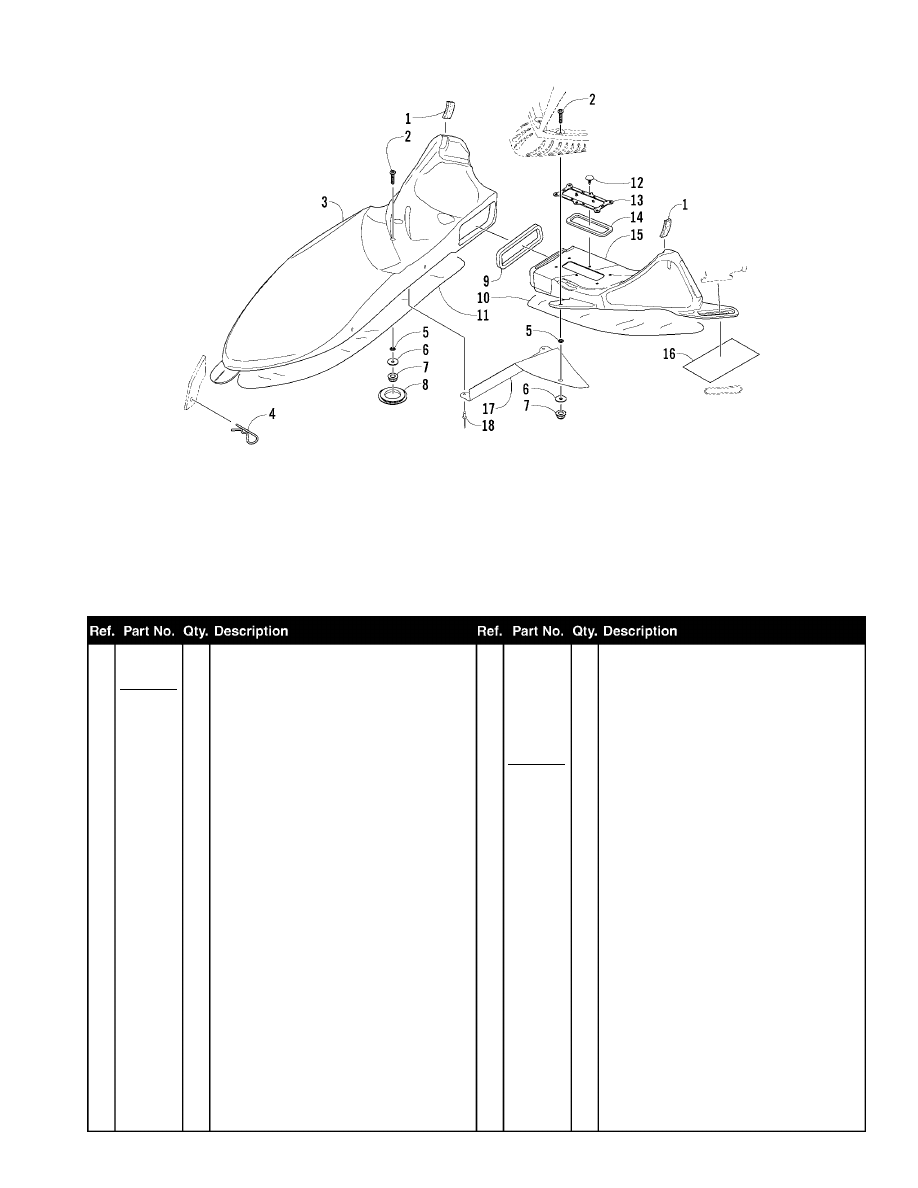

AIR INTAKE ASSEMBLY

0742-107

1 0617-500

2

Foam, Air Intake

2 8017-581

2

Screw, Machine

3 5606-048

1

Intake, Air - Right

4 1623-137

1

Clip, Hairpin

5 1623-409

2

Nut, Push

6 0623-184

2

Washer

7 8047-366

2

Nut, Lock

8 0623-600

1

Plug

9 0617-488

1

Foam, Air Intake

10 3606-811

1

Foil, Protective

11 3606-779

1

Foil, Protective

12 0623-165

6

Clip, Retaining

13 1670-517

1

Screen, Vent

14 0617-499

1

Seal, Air Intake

15 3606-481

1

Intake, Air - Left

16 2606-556

2

Foil, Protective

17 5606-054

1

Shield, Heat

18 0623-778

2

Rivet

2007 Crossfire 800 EFI

42

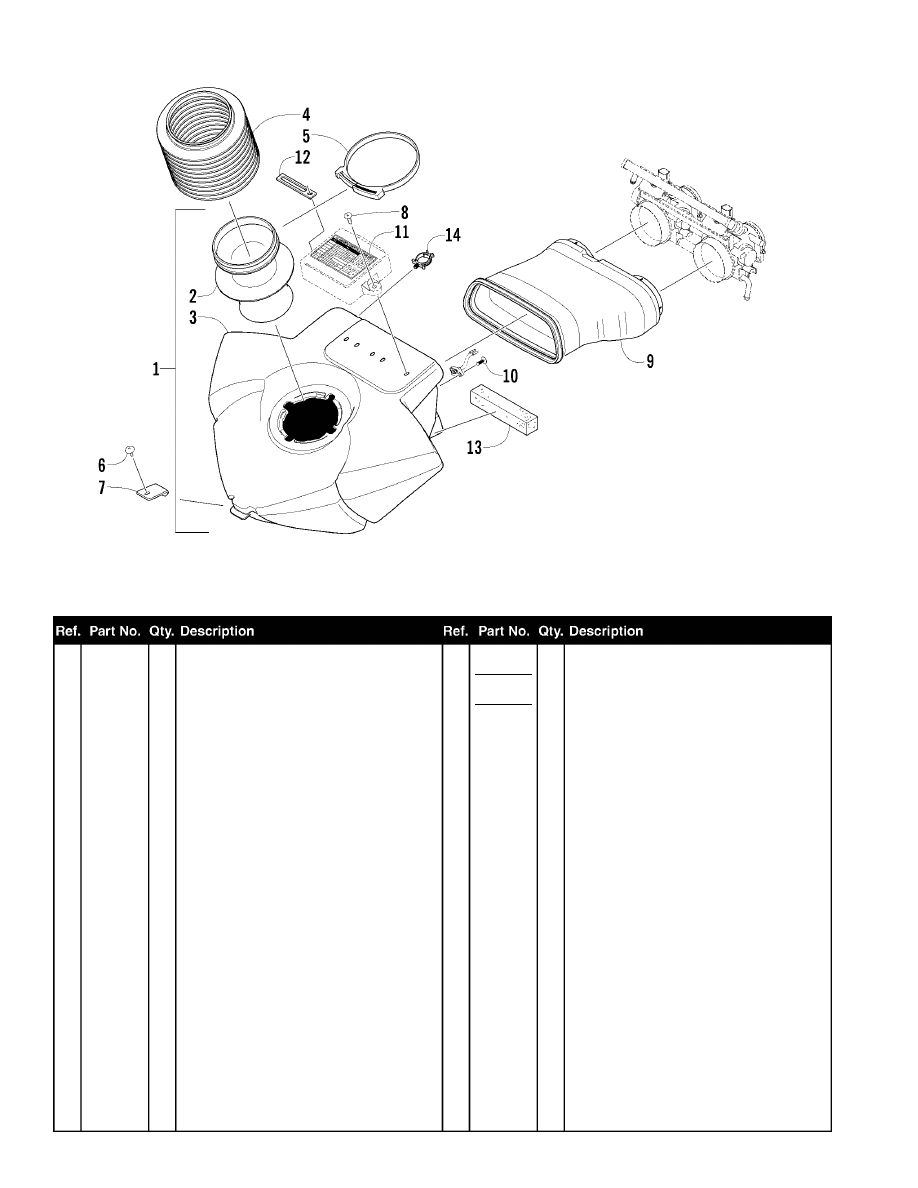

AIR SILENCER ASSEMBLY

0742-108

1 0770-719

1

Silencer, Air - Assembly (inc. 2-3)

2 1670-473

1

‹ Intake, Air

3 1670-754

1

‹ Silencer, Air

4 1670-514

1

Connector, Air-Intake

5 1623-132

2

Clamp, Air-Intake Connector

6 1623-031

1

Screw, Self-Tapping

7 3606-146

1

Hold-Down, Air Silencer

8 1623-204

2

Screw, Plastite

9 1670-613

1

Boot, Air Silencer

10 0623-165

2

Clip, Retaining

11 7611-813

1

Decal, EFI Diagnostics

12 3002-964

1

Clamp, Wire

13 0617-485

2

Foam, Air Silencer

14 1623-171

1

Clip, Routing
