Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 10





2007 Crossfire 800 EFI

35

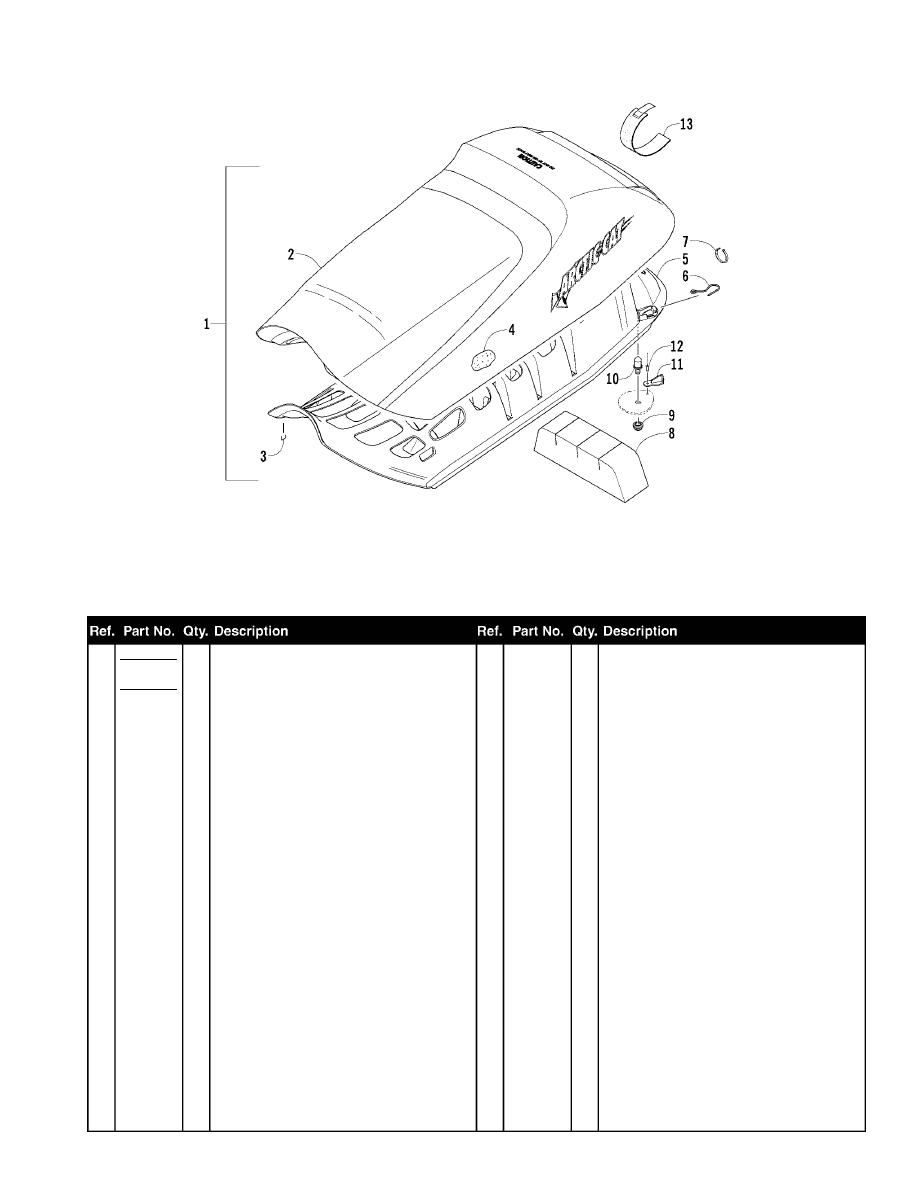

SEAT ASSEMBLY (Sno Pro)

0742-128

1 7999-248

1

Complete Seat Assembly - Orange

(inc. 2-8)

2 3706-455

1

‹ Cover, Seat - Orange

3 0624-528 AR ‹ Staple, Seat Cover
4 3706-118

1

‹ Foam, Seat Cushion

5 4606-128

1

‹ Seat-Base

6 1623-393

2

‹ Clip, Retaining - Seat-Base

7 0123-788

2

‹ Cable Tie - 8 in.

8 0617-512

1

‹ Foam, Compartment - Seat

9 8047-426

2

Nut, Lock

10 1623-458

2

Stud, Latch - Seat-Base

11 4606-322

1

Cover, Latch - Seat - Right

12 8061-628

1

Rivet

13 3706-033

1

Retainer, Tool Kit

2007 Crossfire 800 EFI

36

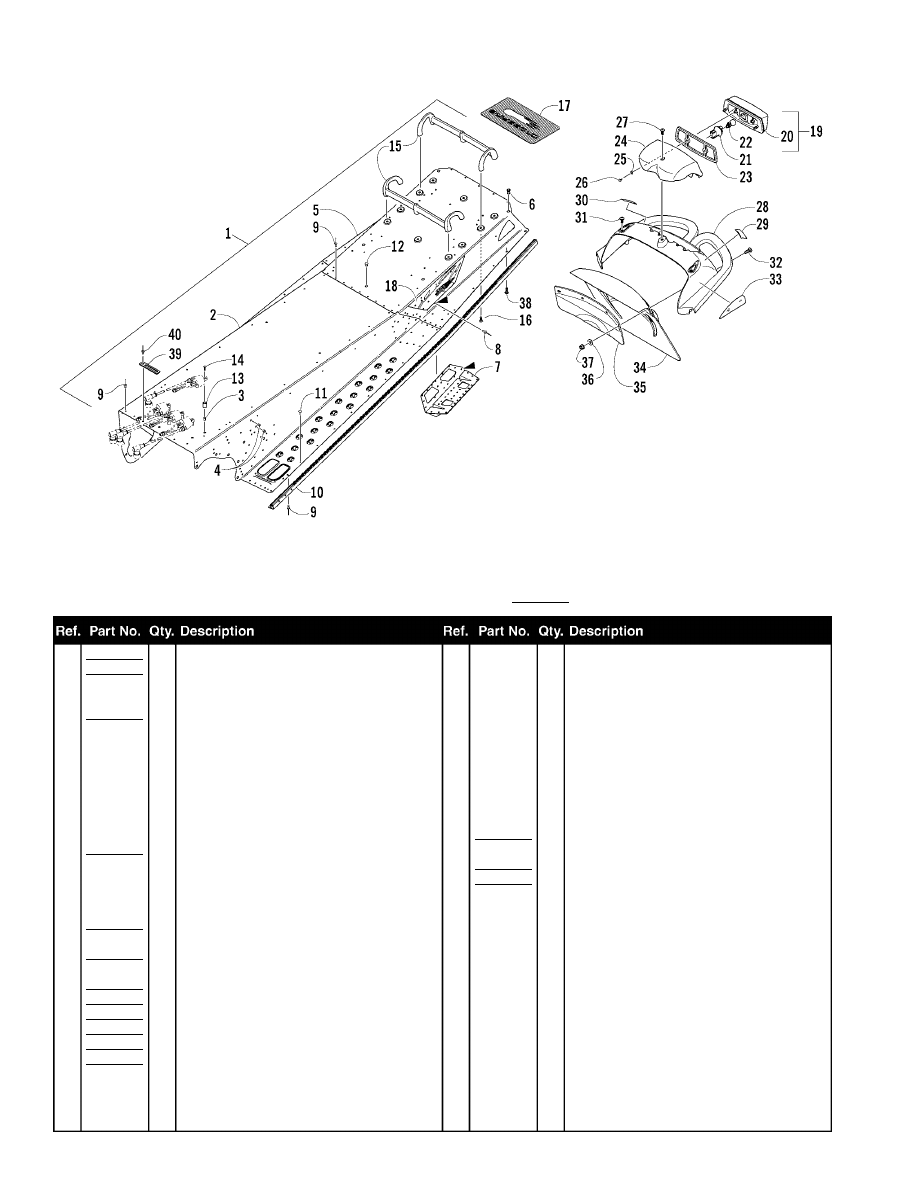

TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY

(Complete Chassis Assembly p/n 1707-146)

0742-133 *Optional

1 2718-347

1

Tunnel Assembly (inc. 2-9)

2 2718-059

1

‹ Tunnel, Front (inc. 3-4)

3 1623-127

8

‹ ‹ Insert

4 1623-657

4

‹ ‹ Insert

5 2718-057

1

‹ Tunnel, Rear (inc. 6)

6 0623-582

2

‹ ‹ Insert

7 3706-152

1

‹ Bracket, Suspension Mounting - Right -

Rear

3706-153

1

‹ Bracket, Suspension Mounting - Left -

Rear

8 8061-706 AR ‹ Rivet
9 8060-504 AR ‹ Rivet

10 3706-290

1

Roll, Tunnel - Right

3706-687

1

Roll, Tunnel - Left

11 0123-418 30 Rivet

8060-486 AR Rivet*

12 0623-562

1

Plug, Hole

13 1623-045

8

Spacer

14 1623-671

8

Screw, Machine

15 3606-584

2

Rack

16 1623-499 10 Screw, Machine
17 4606-149

1

Pad, Rubber

18 7611-272

1

Decal, Tunnel - Right

7611-273

1

Decal, Tunnel - Left

7611-252

1

Decal, Tunnel - Right (Black)

7611-253

1

Decal, Tunnel - Left (Black)

7611-290

1

Decal, Tunnel - Right (Orange)

7611-291

1

Decal, Tunnel - Left (Orange)

19 0509-022

1

Taillight Assembly (inc. 20-22)

20 0509-025

1

‹ Housing, Taillight

21 0409-057

1

‹ Socket, Taillight

22 0409-056

1

‹ Bulb, Taillight

23 4606-382

1

Spacer, Taillight

24 3606-747

1

Housing, Taillight Mounting

25 8050-127

2

Washer

26 0623-297

2

Screw, Self-Tapping

27 1623-513

1

Screw, Machine

28 3606-431

1

Bumper, Rear

29 5611-853

1

Decal, Warning - Towing (English)

30 5611-852

1

Decal, Warning - Towing (French)

31 1623-501

2

Screw, Machine

32 8017-581

4

Screw, Machine

33 8611-010

1

Decal, Reflector - Red - Right

8611-011

1

Decal, Reflector - Red - Left

34 4606-227

1

Snowflap

35 3606-776

1

Support, Snowflap

36 0623-184

4

Washer

37 8047-366

4

Nut, Lock

38 1623-022

4

Screw, Self-Tapping

39 3002-964

1

Clamp, Wire

40 8060-506

1

Rivet

2007 Crossfire 800 EFI

37

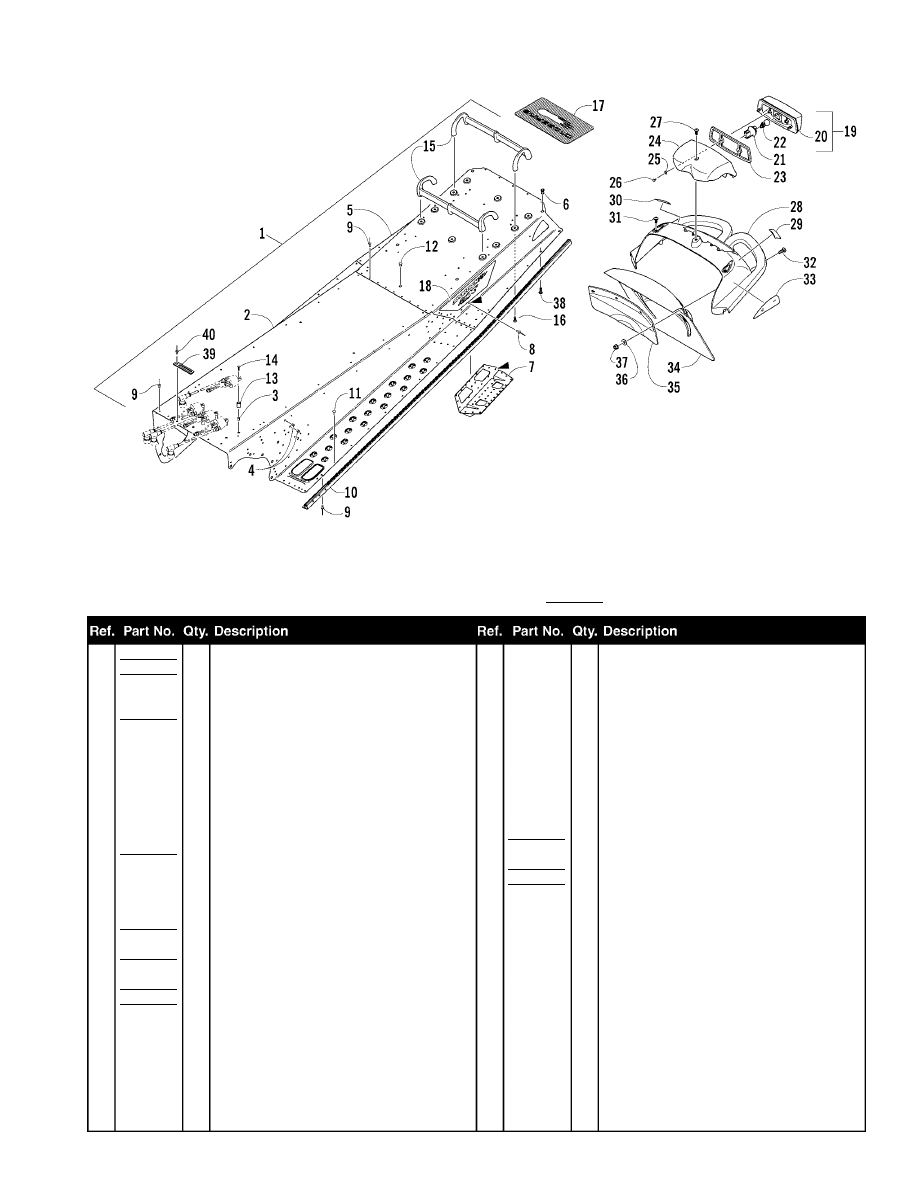

TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY (Sno Pro)

(Complete Chassis Assembly p/n 1707-147)

0742-129 *Optional

1 2718-346

1

Tunnel Assembly (inc. 2-9)

2 2718-280

1

‹ Tunnel, Front (inc. 3-4)

3 1623-127

8

‹ ‹ Insert

4 1623-657

4

‹ ‹ Insert

5 2718-052

1

‹ Tunnel, Rear (inc. 6)

6 0623-582

2

‹ ‹ Insert

7 3706-152

1

‹ Bracket, Suspension Mounting - Right -

Rear

3706-153

1

‹ Bracket, Suspension Mounting - Left -

Rear

8 8060-686 AR ‹ Rivet
9 8060-484 AR ‹ Rivet

10 3606-530

1

Roll, Tunnel - Right

4606-857

1

Roll, Tunnel - Left

11 0123-418 30 Rivet

8060-486 AR Rivet*

12 0623-562

1

Plug, Hole

13 1623-045

8

Spacer

14 1623-671

8

Screw, Machine

15 3606-584

2

Rack

16 1623-499 10 Screw, Machine
17 4606-149

1

Pad, Rubber

18 7611-584

1

Decal, Tunnel - Right

7611-585

1

Decal, Tunnel - Left

19 0509-022

1

Taillight Assembly (inc. 20-22)

20 0509-025

1

‹ Housing, Taillight

21 0409-057

1

‹ Socket, Taillight

22 0409-056

1

‹ Bulb, Taillight

23 4606-382

1

Spacer, Taillight

24 3606-747

1

Housing, Taillight Mounting

25 8050-127

2

Washer

26 0623-297

2

Screw, Self-Tapping

27 1623-513

1

Screw, Machine

28 3606-431

1

Bumper, Rear

29 5611-853

1

Decal, Warning - Towing (English)

30 5611-852

1

Decal, Warning - Towing (French)

31 1623-501

2

Screw, Machine

32 8017-581

4

Screw, Machine

33 8611-010

1

Decal, Reflector - Red - Right

8611-011

1

Decal, Reflector - Red - Left

34 4606-227

1

Snowflap

35 3606-776

1

Support, Snowflap

36 0623-184

4

Washer

37 8047-366

4

Nut, Lock

38 1623-022

4

Screw, Self-Tapping

39 3002-964

1

Clamp, Wire

40 8060-506

1

Rivet

2007 Crossfire 800 EFI

38

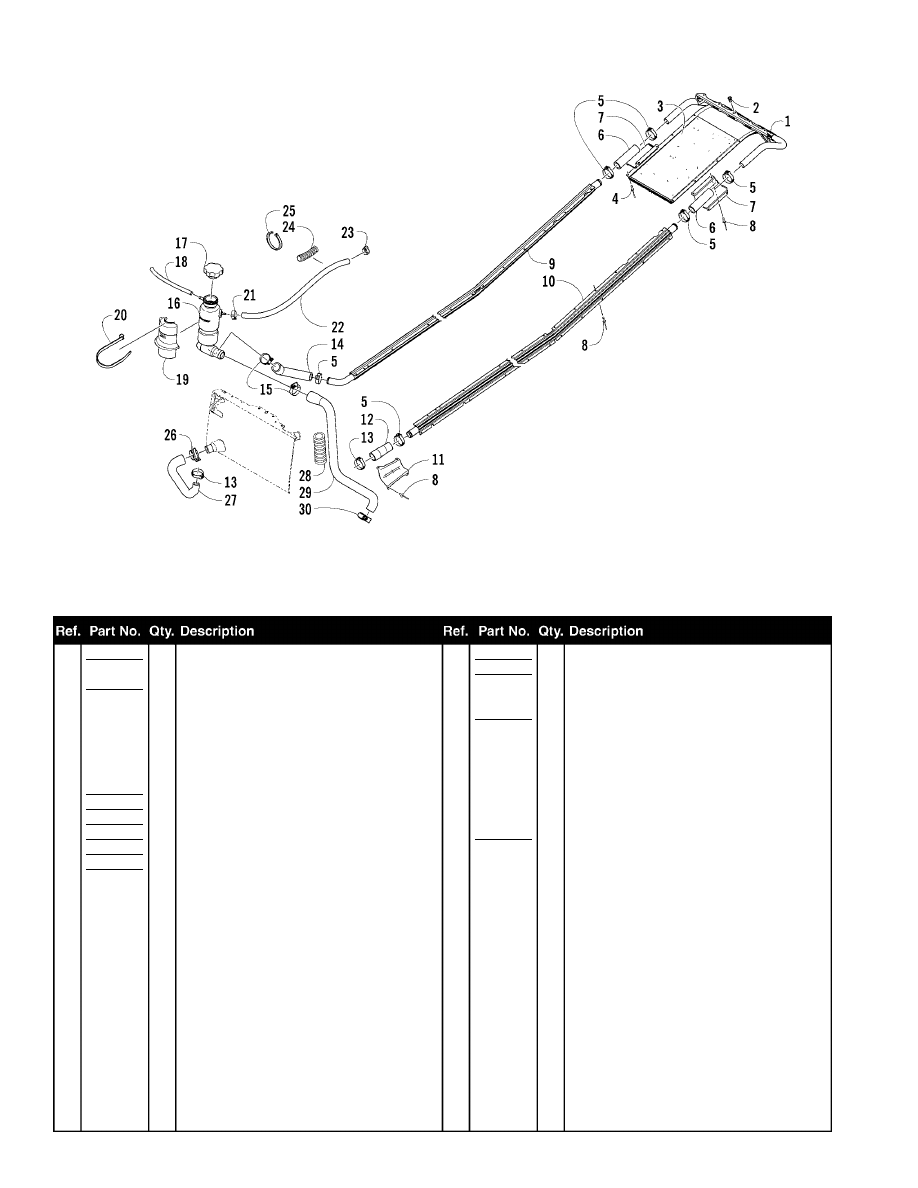

COOLING ASSEMBLY

0742-163

1 3706-390

1

Heat Exchanger - Rear (inc. 2-3)

2 0623-582

1

‹ Insert

3 0617-509

1

‹ Foam, Tunnel/Heat Exchanger

4 8060-686 20 Rivet
5 1623-349

6

Clamp, Hose

6 0610-552

2

Hose, Coolant

7 3606-564

2

Protector, Hose - Rear

8 8060-484 AR Rivet

8060-488 AR Rivet

9 4606-772

1

Heat Exchanger - Right

10 4606-773

1

Heat Exchanger - Left

11 4606-270

1

Protector, Hose - Front

12 0610-679

1

Hose, Coolant - Front Heat Exchanger

13 1623-656

2

Clamp, Hose

14 0610-659

1

Hose, Coolant - Tank/Right Heat

Exchanger

15 1623-093

2

Clamp, Hose

16 3706-684

1

Tank, Coolant

17 4606-209

1

Cap, Filler Neck

18 0610-016 AR Hose, Vent - 25 ft

0610-015 AR Hose, Vent - 100 ft

19 5606-040

1

Shield, Heat - Coolant Tank

20 0623-144

2

Cable Tie - 17.5 in.

21 0124-045

1

Clamp, Hose

22 0610-538 AR Hose, Coolant - 25 ft
23 1623-619

1

Clamp, Hose

24 2604-539 AR Loom - 10 ft
25 0123-788

3

Cable Tie - 7.5 in.

26 1623-322

1

Clamp, Hose

27 0610-705

1

Hose, Coolant - Engine/Front Heat

Exchanger

28 1619-109

2

Protector, Hose - 4 in.

29 0610-681

1

Hose, Coolant Tank/Engine

30 1623-230

1

Clamp, Screw
