2007 IDLER WHEEL SELECTION CHART

* 8.000 in. idler wheel cannot be used with standard slide rails

Model

P/N

Diameter

I.D.

Insert Part

Number

Width

Color/Spoke

AC 120

0300-180

3.000 in.

0.625 in.

0.625 in.

Not spoked - Black

2604-122

5.630 in.

0.625 in.

1604-772/773

1.22 in.

Yellow

Bearcat Wide Track

0114-240

5.630 in.

0.625 in.

0104-340/0104-341

1.00 in.

Not spoked

0604-051

6.380 in.

0.984 in.

1.00 in.

Not spoked - Black

1604-685

6.380 in.

0.625 in.

1604-772/1604-773

1.19 in.

Not spoked

1604-693

5.630 in.

0.625 in.

1604-772/1604-773

1.22 in.

Silver

1604-694

6.380 in.

0.625 in.

1604-774

1.44 in.

Silver

3604-076 (Turbo)*

8.000 in.

0.780 in.

1.49 in.

Spoked - Silver

Jaguar Z1

2604-699

6.380 in.

0.984 in.

1.19 in.

Black

3604-039

5.630 in.

0.787 in.

0623-946

1.01 in.

Not spoked - Black

3604-043

5.630 in.

0.787 in.

1.34 in.

Spoked - Platinum

3604-044

5.630 in.

0.787 in.

1.34 in.

Spoked - Fire Red

3604-047

5.630 in.

0.787 in.

1.34 in.

Spoked - Cat Green

3604-049

6.380 in.

0.787 in.

1.01 in.

Not spoked - Black

3604-052

6.380 in.

0.787 in.

1.49 in.

Spoked - Fire Red

3604-053

6.380 in.

0.787 in.

1.49 in.

Spoked - Pearl Cat Green

3604-055

6.380 in.

0.787 in.

1.49 in.

Spoked - Silver

Panther 660/T660
Touring

1604-684

5.630 in.

0.625 in.

1604-772/1604-773

1.14 in.

Not spoked

2604-699

6.380 in.

0.984 in.

1.19 in.

Black

3604-039

5.630 in.

0.787 in.

0623-946

1.00 in.

Not spoked - Black

3604-043

5.630 in.

0.787 in.

1.34 in.

Spoked - Platinum

3604-055

6.380 in.

0.787 in.

1.49 in.

Spoked - Silver

Panther 660 Trail

1604-690

5.630 in.

0.625 in

1.14 in.

Not spoked

3604-039

5.630 in.

0.787 in.

0623-946

1.01 in.

Not spoked - Black

3604-043

5.630 in.

0.787 in.

1.34 in.

Spoked - Platinum

3604-049

6.380 in.

0.787 in.

1.01 in.

Not spoked - Black

3604-055

6.380 in.

0.787 in.

1.49 in.

Spoked - Silver

T660 Turbo Trail

1604-690

5.630 in.

0.625 in

1.14 in.

Not spoked

3604-039

5.630 in.

0.787 in.

0623-946

1.01 in.

Not spoked - Black

3604-043

5.630 in.

0.787 in.

1.34 in.

Spoked - Platinum

3604-049

6.380 in.

0.787 in.

1.01 in.

Not spoked - Black

3604-055

6.380 in.

0.787 in.

1.49 in.

Spoked - Silver

9-140

Torque Specifications

(Bearcat Wide Track/

Panther 660/T660)

 * w/Blue Loctite #243

Torque Specifications

(Jaguar Z1)

* w/Blue Loctite #243

ITEM

TORQUE

End Cap

ft-lb

kg-m

8

1.1

Wear Strip/Rail

ft-lb

kg-m

8

1.1

Front Arm Shock Axle

ft-lb

kg-m

40

5.5

Mounting Block/Rail

ft-lb

(Lower)

kg-m

40

5.5

Spring Slide/Block/Rail

ft-lb

kg-m

40

5.5

Spring Slide/Block/Rail

ft-lb

(Bearcat W/T Models)

kg-m

45

6.2

Rear Shock Pivot/Front Arm

ft-lb

Shock Bracket (Trail Models)

kg-m

18

2.5

Rear Shock Pivot Axle/Rail

ft-lb

kg-m

40

5.5

Idler Arm/Rail

ft-lb

kg-m

40

5.5

Idler Arm/Rail

ft-lb

(Bearcat W/T Models)

kg-m

34

4.7

Front Arm Mounting Bracket/

ft-lb

Rail

kg-m

30

4.2

Front Arm/Mounting Bracket

ft-lb

(Bearcat W/T Models)

kg-m

15

2.1

Front Arm/Mounting Bracket

ft-lb

kg-m

40

5.5

Limiter Strap

ft-lb

kg-m

6

0.8

Crossbrace/Rail*

ft-lb

kg-m

50

6.9

Rear Arm/Idler Arm*

ft-lb

kg-m

45

6.2

Track Adjuster Bracket/Rail

ft-lb

kg-m

10

1.4

Rear Idler Wheel Axle/Rail

ft-lb

kg-m

50

6.9

Idler Wheel

ft-lb

Mounting Block/Rail

kg-m

40

5.5

Shock Mount Axle/Skid Frame

ft-lb

kg-m

40

5.5

Articulating Skid Frame/Mounting

ft-lb

Bracket (Bearcat W/T)

kg-m

15

2.1

Shock Mount Axle/Skid

ft-lb

Frame (Bearcat W/T Models)

kg-m

34

4.7

Rear Arm Limiter/Rail

ft-lb

kg-m

30

4.2

Skid Frame/Tunnel

ft-lb

kg-m

23

3.2

ITEM

TORQUE

End Cap

ft-lb

kg-m

8

1.1

Wear Strip/Rail

ft-lb

kg-m

8

1.1

Front Arm Shock Axle

ft-lb

kg-m

40

5.5

Idler Wheel Mounting Block/Rail

ft-lb

(Lower)

kg-m

34

4.7

Spring Slide/Block/Rail

ft-lb

kg-m

34

4.7

Idler Arm/Rail

ft-lb

kg-m

40

5.5

Front Arm Mounting Bracket/

ft-lb

Rail

kg-m

30

4.2

Front Arm/Mounting Bracket

ft-lb

kg-m

40

5.5

Limiter Strap

ft-lb

kg-m

10

1.4

Crossbrace/Rail*

ft-lb

kg-m

30

4.2

Rear Arm/Idler Arm*

ft-lb

kg-m

34

4.7

Track Adjuster Bracket/Rail

ft-lb

kg-m

10

1.4

Rear Idler Wheel Axle/Rail

ft-lb

kg-m

40

5.5

Idler Wheel Mounting Block/Rail

ft-lb

(Upper)

kg-m

34

4.7

Front Shock Mount Axle/Skid Frame

ft-lb

kg-m

40

5.5

Rear Arm Limiter/Rail

ft-lb

kg-m

30

4.2

Skid Frame/Tunnel

ft-lb

kg-m

23

3.2

9-141

9

Torque Specifications

(AC 120)

* w/Blue Loctite #243

2007 SHOCK ABSORBER USAGE CHART

Below is a list of shock absorbers used on the front and rear suspensions of Arctic Cat 4-stroke snowmobiles.

Specifications given for each shock absorber include collapsed and extended length and stroke.

ITEM

TORQUE

Crossbrace/Rail*

ft-lb

kg-m

20

2.8

Front Arm Bracket/Rail

ft-lb

kg-m

20

2.8

Front Arm/Front Arm Bracket*

ft-lb

kg-m

20

2.8

Rear Wheel Axle

ft-lb

kg-m

20

2.8

Front Arm/Chassis

ft-lb

kg-m

20

2.8

Crossbrace/Chassis

ft-lb

kg-m

20

2.8

Upper Idler Axle/Chassis

ft-lb

kg-m

20

2.8

P/N

Collapsed Length

Extended Length

Stroke

1604-372

9.55”

14.67”

5.12”

1704-509

9.89”

14.53”

4.64”

1704-525

9.87”

14.51”

4.61”

2604-200

10.76”

16.54”

5.78”

2604-637

10.76”

16.54”

5.78”

3604-195

10.76”

16.54”

5.78”

9-142

2007 REAR SUSPENSION SPRING SELECTION

CHART

Below is a list of rear suspension springs and speci-

fications. This chart was compiled to assist techni-

cians in fine-tuning the Arctic Cat rear suspension

when the original springs are not satisfactory and a

softer or firmer ride is desired.

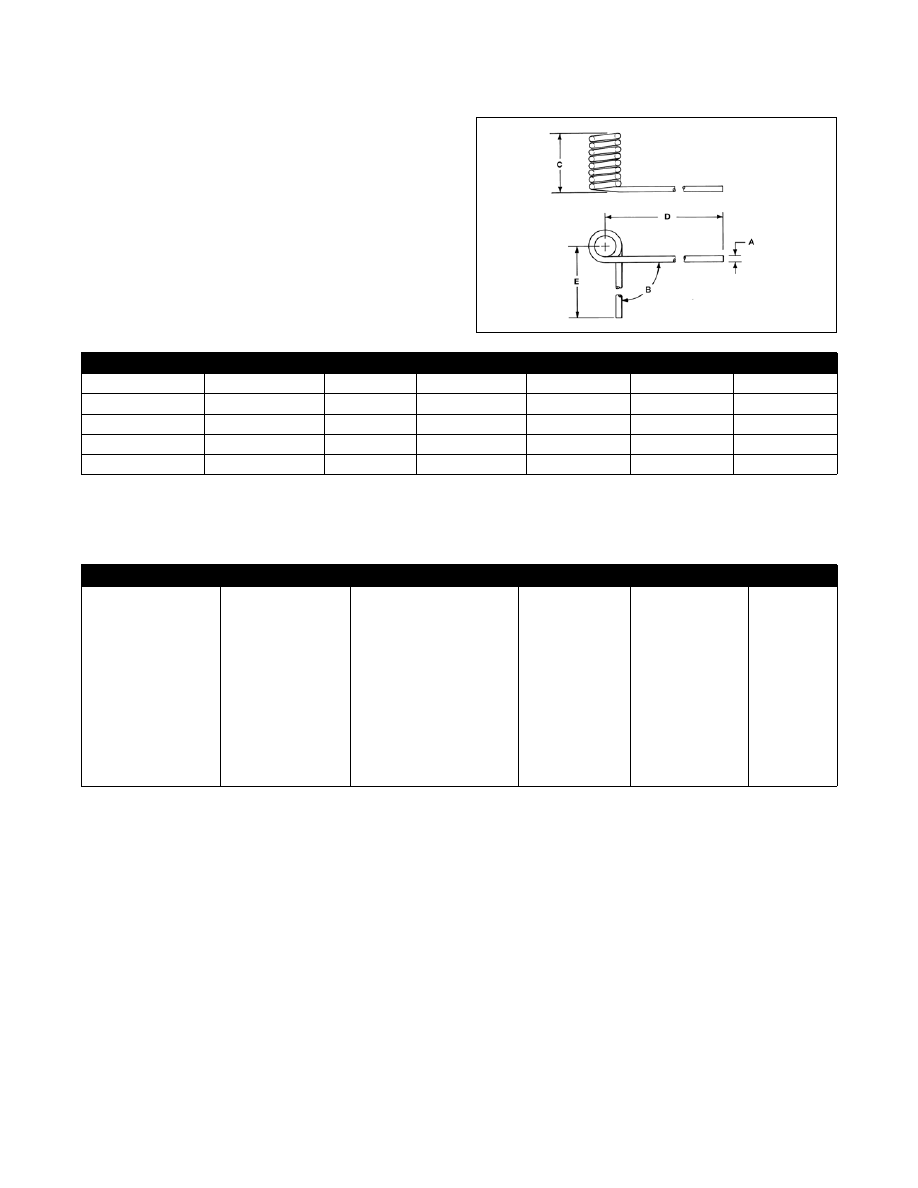

A longer spring in areas (D) and (E) can be selected

if cut off to match the original spring. The replace-

ment spring must match the original spring in areas

(D) and (E).

0730-218

 *Round

wire

**Square

wire

„ NOTE: The wire diameter and length of the spring have a large influence over the valving of the shocks.

2007 Ski Shock Spring Specifications

1

 Black Color

2

 Emerald Green Color

Pearl Green Color

Platinum Color

5

 Blue Color

6

 Yellow Color

7

 Fire Red Color

Active Coils

**

 Total Coils

P/N

Wire Diameter (A)

Angle (B)

Number of Coils Coil Width (C)

Length (D)

Length (E)

0704-892/893**

.405

75°

8.75

4.32

19.00

5.50

1704-044/045*

.405

70°

7.75

3.85

18.50

5.50

1704-146/147**

.405

70°

6.75

4.00

18.50

5.50

1704-504/505**

.405

85°

6.75

3.65

18.50

5.50

1704-562/563**

.405

70°

6.75

4.50

18.50

5.50

PART NUMBER

WIRE DIAMETER

FREE LENGTH INCHES

RATE LB/INCH

# OF COILS

TAB

0703-822

1

.343

10.50

110

8.5

YES

0703-872

4

.331

10.50

90

8.0

YES

0703-937

4

.343

10.50

110

9.0

YES

2703-013

5

.362

10.50

120

7.3*/9.3**

YES

2703-028

6

.235

6.97

85

9.0

NO

2703-112

4

.343

10.85

130

8.0

NO

2703-120

2

.331

10.50

90

7.5

YES

2703-185

7

.343

10.50

110

9.0

YES

2703-186

3

.343

10.50

110

9.0

YES
