Snowmobile Arctic Cat (2007 year). Instruction - part 100

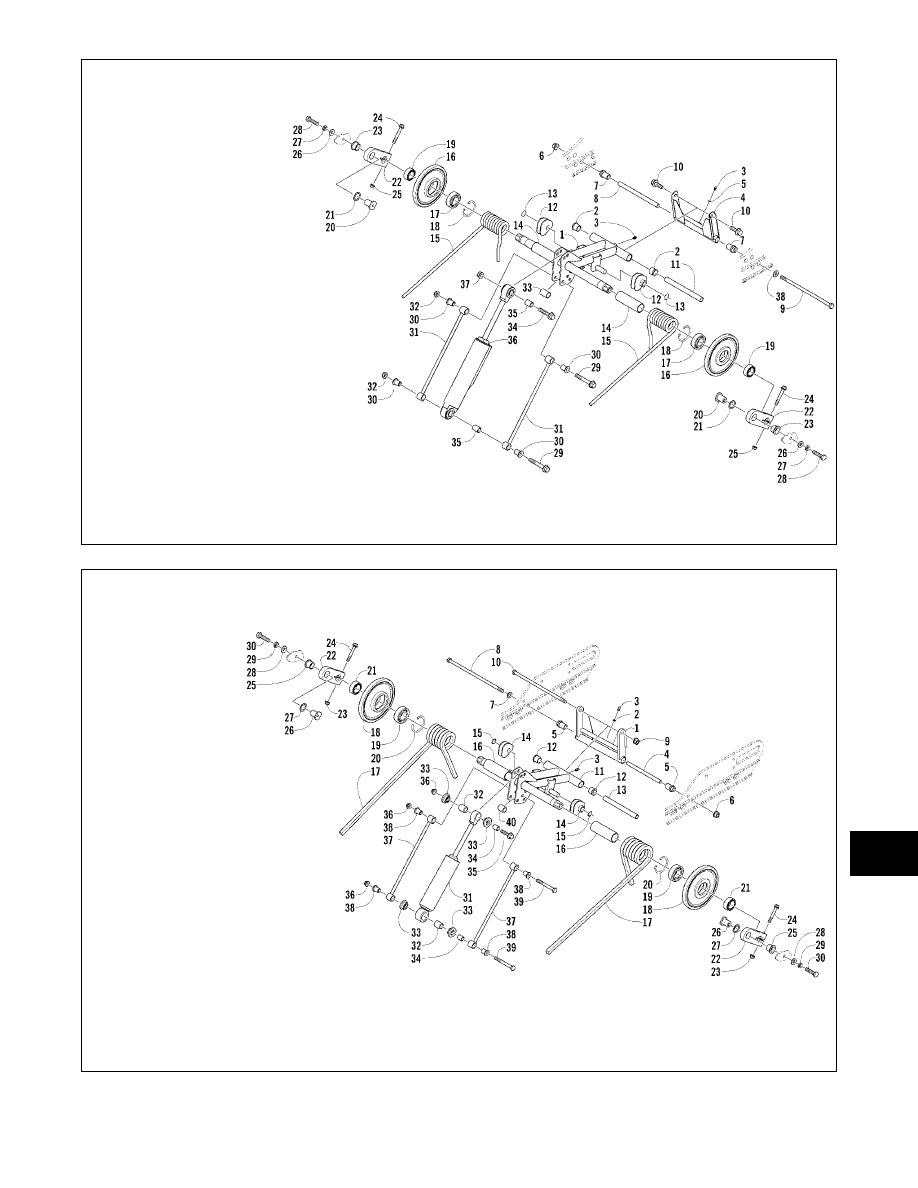

9-15

9

0741-565

0741-979

KEY

1. Idler Arm

2. Bushing

3. Grease Fitting

4. Rear Arm

5. Washer

6. Lock Nut

7. Axle

8. Axle

9. Cap Screw

10. Cap Screw

11. Axle

12. Spring Block

13. Retainer Ring

14. Sleeve

15. Suspension Spring

16. Idler Wheel

17. Bearing

18. Retainer Ring

19. Spacer

20. Axle

21. Washer

22. Pivot Idler Arm

23. Bushing

24. Cap Screw

25. Lock Nut

26. Washer

27. Lock Washer

28. Cap Screw

29. Cap Screw

30. Link Axle

31. Link

32. Lock Nut

33. Spacer

34. Cap Screw

35. Sleeve

36. Shock Absorber

37. Lock Nut

38. Washer

Style E

KEY

1. Rear Arm

2. Washer

3. Grease Fitting

4. Axle

5. Bushing

6. Lock Nut

7. Washer

8. Cap Screw

9. Lock Nut

10. Cap Screw

11. Idler Arm

12. Bushing

13. Axle

14. Spring Adjuster Block

15. Retaining Ring

16. Sleeve

17. Spring

18. Idler Wheel

19. Bearing

20. Retaining Ring

21. Spacer

22. Arm

23. Lock Nut

24. Cap Screw

25. Bushing

26. Axle

27. Washer

28. Washer

29. Lock Washer

30. Cap Screw

31. Shock Absorber

32. Bushing

33. Sleeve

34. Sleeve

35. Cap Screw

36. Lock Nut

37. Shock Link

38. Link Axle

39. Cap Screw

40. Spacer

Style F

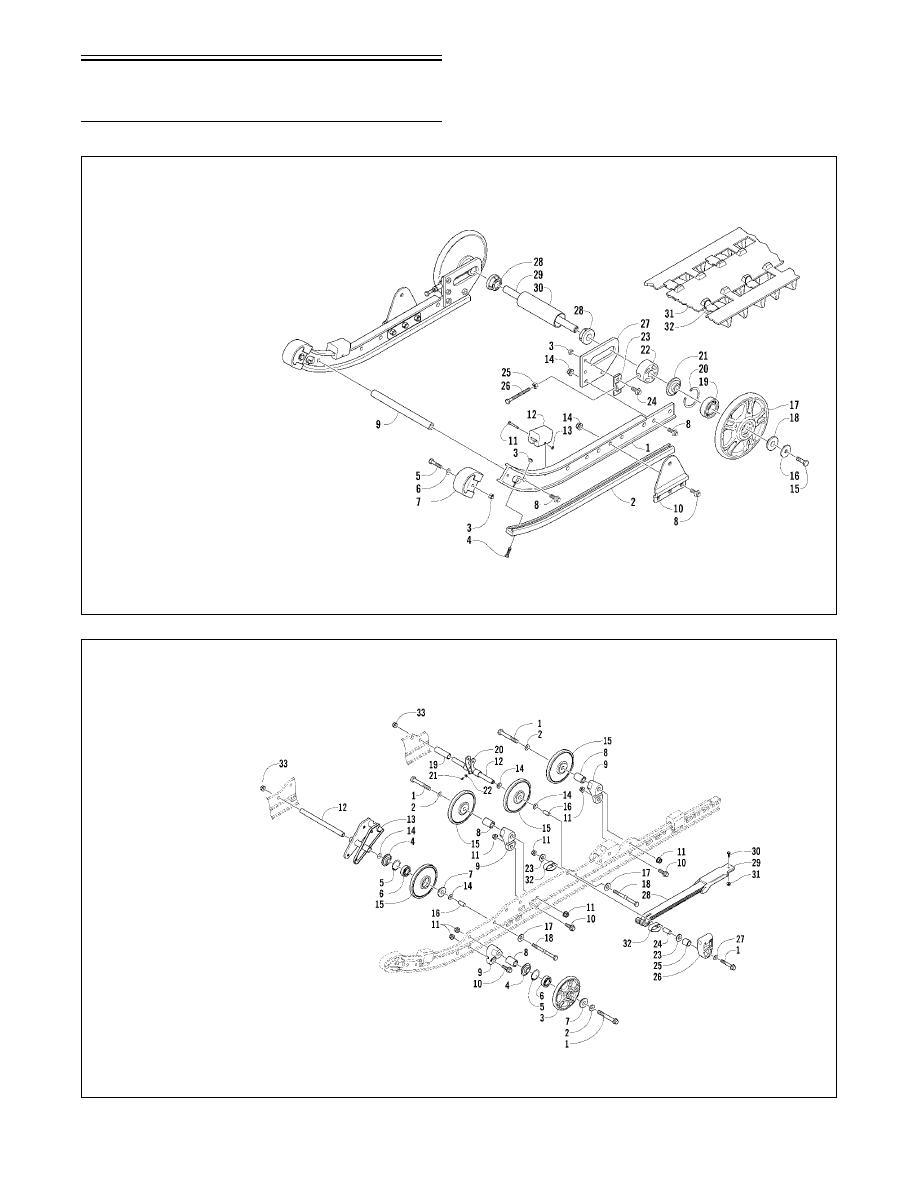

9-16

Idler Wheels

Schematics

0740-321

0741-861

Style A

KEY

1. Formed Rail

2. Wear Strip

3. Lock Nut

4. Machine Screw

5. Cap Screw

6. Washer

7. End Cap

8. Cap Screw

9. Crossbrace Axle

10. Bracket

11. Solid Rivet

12. Pad

13. Push Nut

14. Lock Nut

15. Cap Screw

16. Washer

17. Idler Wheel

18. Insert

19. Bearing

20. Retaining Ring

21. Insert

22. Bushing

23. Track Adjuster

24. Cap Screw

25. Nut

26. Cap Screw

27. Axle Housing

28. Bushing

29. Axle

30. Spacer

31. Track Assy

32. Guide Clip

KEY

1. Cap Screw

2. Washer

3. Idler Wheel

4. Insert

5. Retaining Ring

6. Bearing

7. Insert

8. Axle

9. Mounting Block

10. Cap Screw

11. Lock Nut

12. Axle

13. Mounting Bracket

14. Washer

15. Idler Wheel

16. Spacer

17. Washer

18. Cap Screw

19. Spacer

20. Pivot

21. Grease Fitting

22. Washer

23. Washer

24. Bushing

25. Spacer

26. Slide

27. Washer

28. Spring

29. Wear Block

30. Machine Screw

31. Lock Nut

32. Retaining Clip

33. Lock Nut

Style B

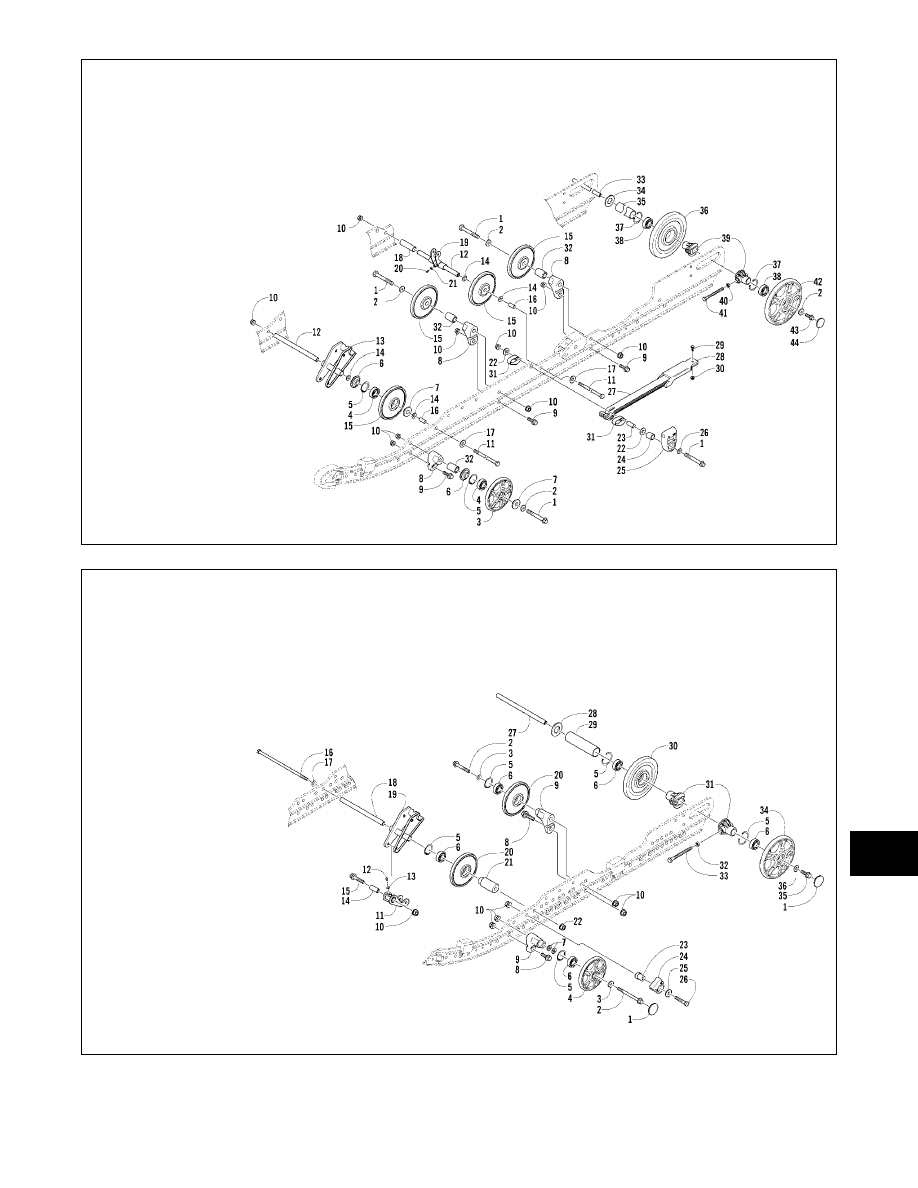

9-17

9

0741-812

0741-496

KEY

1. Cap Screw

2. Washer

3. Idler Wheel

4. Bearing

5. Retaining Ring

6. Insert

7. Insert

8. Mounting Block

9. Cap Screw

10. Lock Nut

11. Cap Screw

12. Axle

13. Bracket

14. Washer

15. Idler Wheel

16. Spacer

17. Washer

18. Spacer

19. Pivot

20. Grease Fitting

21. Washer

22. Washer

23. Bushing

24. Spacer

25. Spring Slide

26. Washer

27. Spring

28. Block

29. Machine Screw

30. Lock Nut

31. Retaining Clip

32. Axle

33. Axle

34. Washer

35. Spacer

36. Idler Wheel

37. Retaining Ring

38. Bearing

39. Bushing

40. Nut

41. Cap Screw

42. Idler Wheel

43. Cap Screw

44. Cap

Style C

KEY

1. Cap

2. Cap Screw

3. Washer

4. Idler Wheel

5. Retaining Ring

6. Bearing

7. Washer

8. Cap Screw

9. Mounting Block

10. Lock Nut

11. Pivot

12. Grease Fitting

13. Washer

14. Axle

15. Cap Screw

16. Cap Screw

17. Washer

18. Axle

19. Mounting Bracket

20. Idler Wheel

21. Mounting Block

22. Lock Nut

23. Slide Block

24. Spring Slide

25. Washer

26. Cap Screw

27. Axle

28. Washer

29. Spacer

30. Idler Wheel

31. Bushing

32. Nut

33. Cap Screw

34. Idler Wheel

35. Cap Screw

36. Washer

Style D

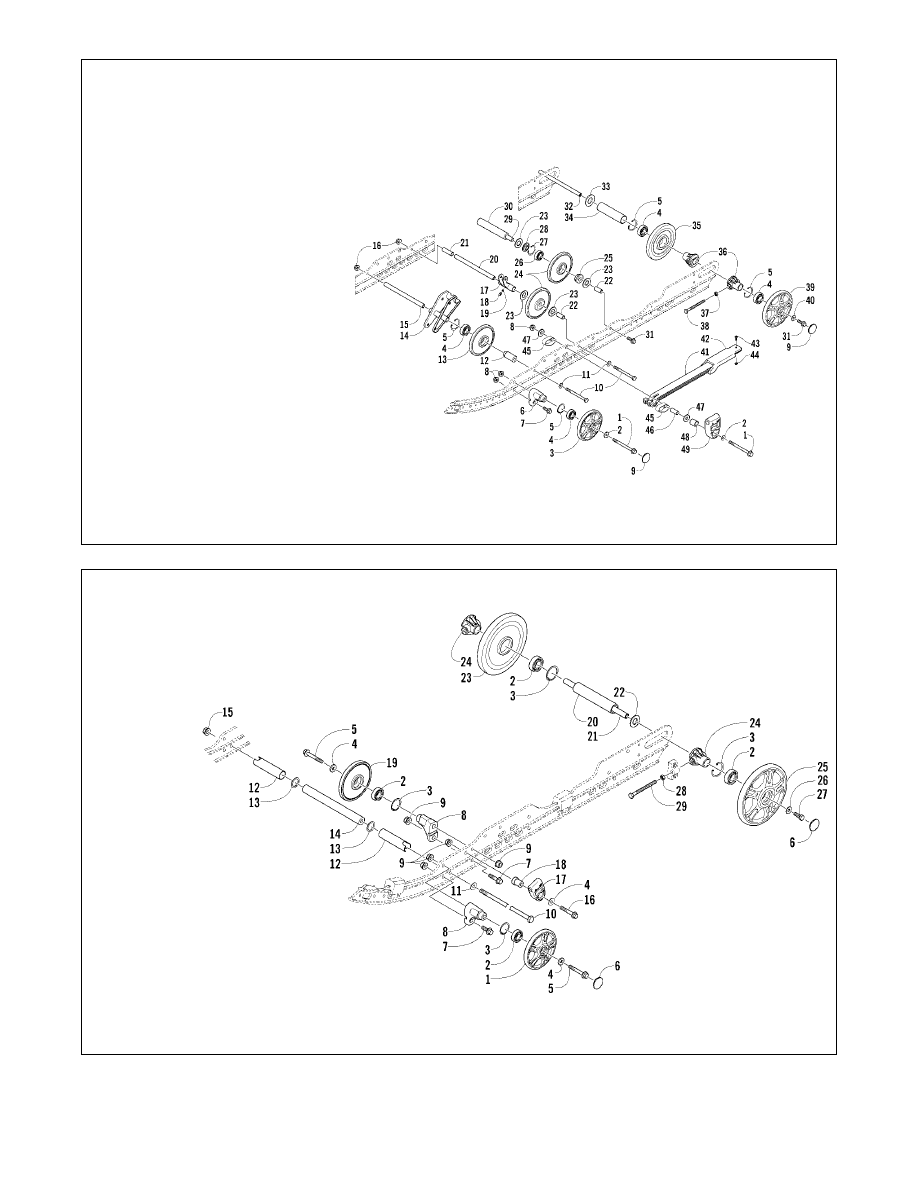

9-18

0741-542

0741-996

KEY

1. Cap Screw

2. Washer

3. Idler Wheel

4. Bearing

5. Retaining Ring

6. Mounting Block

7. Cap Screw

8. Lock Nut

9. Cap

10. Cap Screw

11. Washer

12. Mounting Block

13. Idler Wheel

14. Mounting Bracket

15. Axle

16. Lock Nut

17. Pivot

18. Grease Fitting

19. Washer

20. Axle

21. Spacer

22. Spacer

23. Washer

24. Idler Wheel

25. Insert

26. Bearing

27. Retaining Ring

28. Insert

29. Axle

30. Spacer

31. Cap Screw

32. Axle

33. Washer

34. Spacer

35. Idler Wheel

36. Bushing

37. Nut

38. Cap Screw

39. Idler Wheel

40. Washer

41. Overload Spring Assy

42. Wear Block

43. Machine Screw

44. Lock Nut

45. Retaining Clip

46. Bushing

47. Washer

48. Spacer

49. Spring Slide

Style E

KEY

1. Idler Wheel

2. Bearing

3. Retaining Ring

4. Washer

5. Cap Screw

6. Cap

7. Cap Screw

8. Mounting Block

9. Lock Nut

10. Cap Screw

11. Washer

12. Spacer

13. Washer

14. Axle

15. Lock Nut

16. Cap Screw

17. Spring Slide

18. Slide Block

19. Idler Wheel

20. Spacer

21. Axle

22. Washer

23. Idler Wheel

24. Bushing

25. Idler Wheel

26. Washer

27. Cap Screw

28. Nut

29. Cap Screw

Style F
