Snowmobile Arctic Cat (2007 year). Instruction - part 99





9-11

9

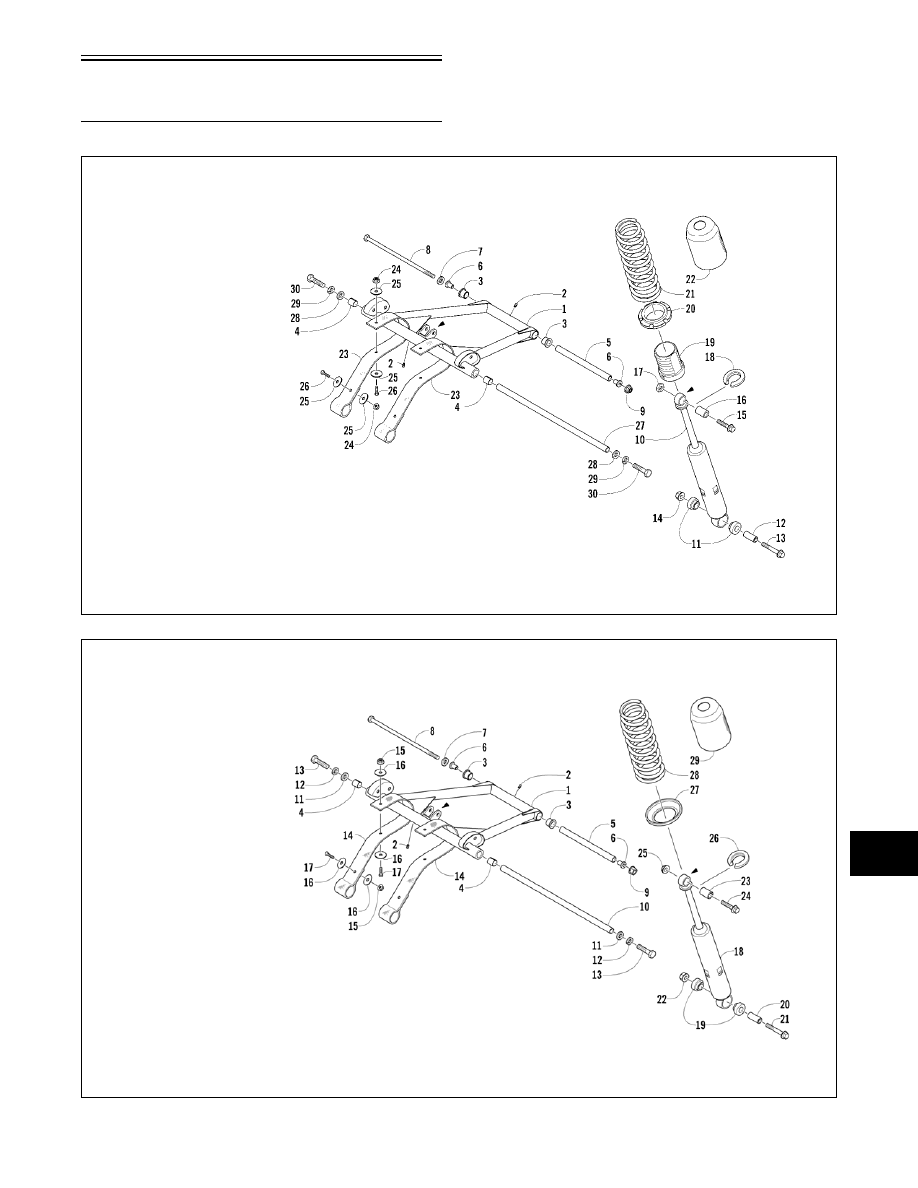

Front Arm

Schematics

0741-020

0740-485

KEY

1. Front Arm

2. Grease Fitting

3. Bushing

4. Bearing

5. Axle Tube

6. Bushing

7. Washer

8. Cap Screw

9. Lock Nut

10. Shock Absorber

11. Bushing

12. Axle

13. Cap Screw

14. Lock Nut

15. Cap Screw

16. Axle

17. Lock Nut

18. Retainer

19. Sleeve

20. Retainer Nut

21. Spring

22. Shock Cover

23. Limiter Strap

24. Lock Nut

25. Washer

26. Cap Screw

27. Axle

28. Washer

29. Lock Washer

30. Cap Screw

Style A

KEY

1. Front Arm

2. Grease Fitting

3. Bushing

4. Bearing

5. Axle

6. Bushing

7. Washer

8. Cap Screw

9. Lock Nut

10. Axle

11. Washer

12. Lock Washer

13. Cap Screw

14. Limiter Strap

15. Lock Nut

16. Washer

17. Cap Screw

18. Shock Absorber

19. Bushing

20. Axle

21. Cap Screw

22. Lock Nut

23. Axle

24. Cap Screw

25. Lock Nut

26. Retainer

27. Nut

28. Spring

29. Shock Cover

Style B

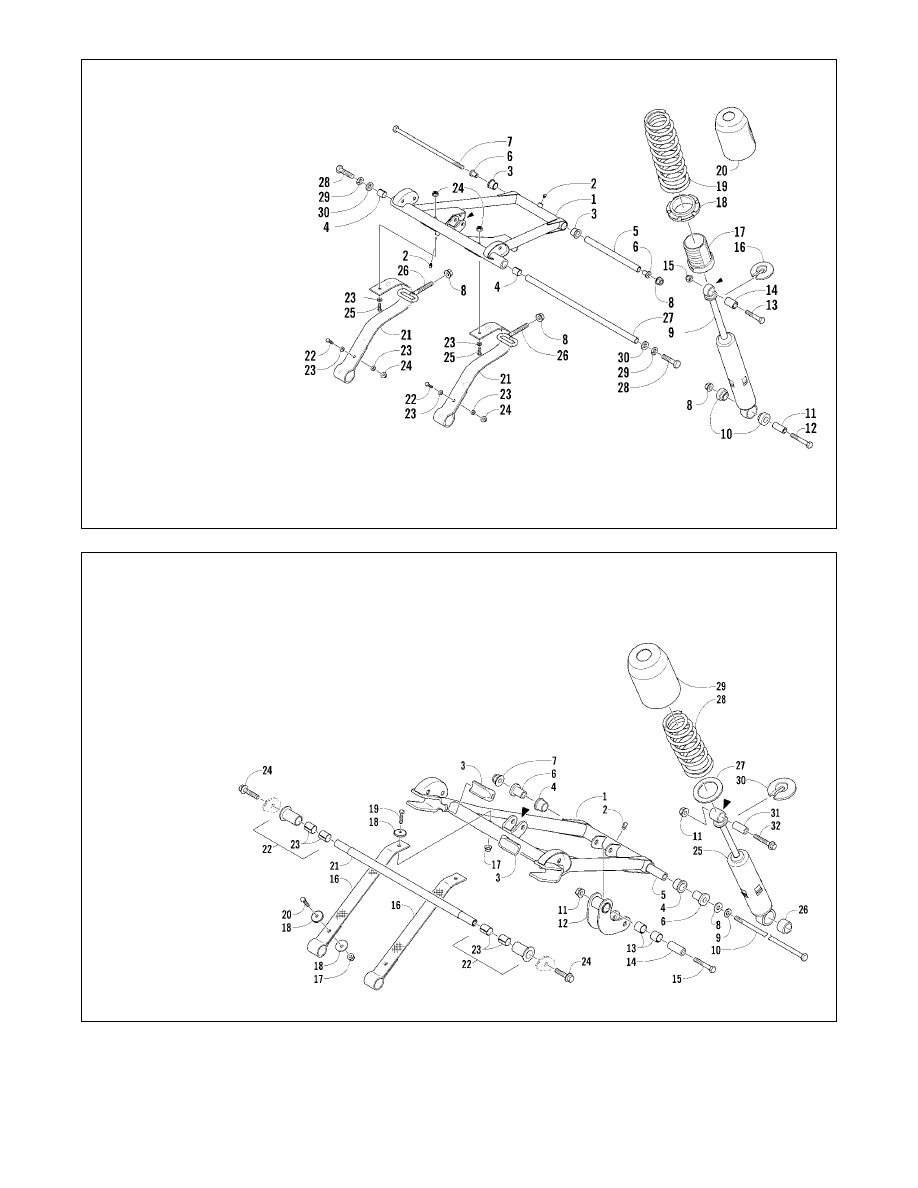

9-12

0740-984

0741-978

KEY

1. Front Arm

2. Grease Fitting

3. Bushing

4. Bearing

5. Axle Tube

6. Axle

7. Cap Screw

8. Lock Nut

9. Shock Absorber

10. Bushing

11. Axle

12. Cap Screw

13. Cap Screw

14. Axle

15. Lock Nut

16. Retainer

17. Sleeve

18. Retainer Nut

19. Spring

20. Shock Cover

21. Limiter Strap

22. Cap Screw

23. Washer

24. Lock Nut

25. Cap Screw

26. Adjuster

27. Axle

28. Cap Screw

29. Lock Washer

30. Washer

Style C

Style D

KEY

1. Front Arm

2. Grease Fitting

3. Bumper

4. Bushing

5. Axle Tube

6. Bushing

7. Lock Nut

8. Washer

9. Washer

10. Cap Screw

11. Lock Nut

12. Pivot

13. Bearing

14. Axle

15. Cap Screw

16. Limiter Strap

17. Lock Nut

18. Washer

19. Cap Screw

20. Cap Screw

21. Axle

22. Bushing

23. Bearing

24. Cap Screw

25. Shock Absorber

26. Bushing

27. Retainer

28. Spring

29. Shock Cover

30. Retainer

31. Axle

32. Cap Screw

9-13

9

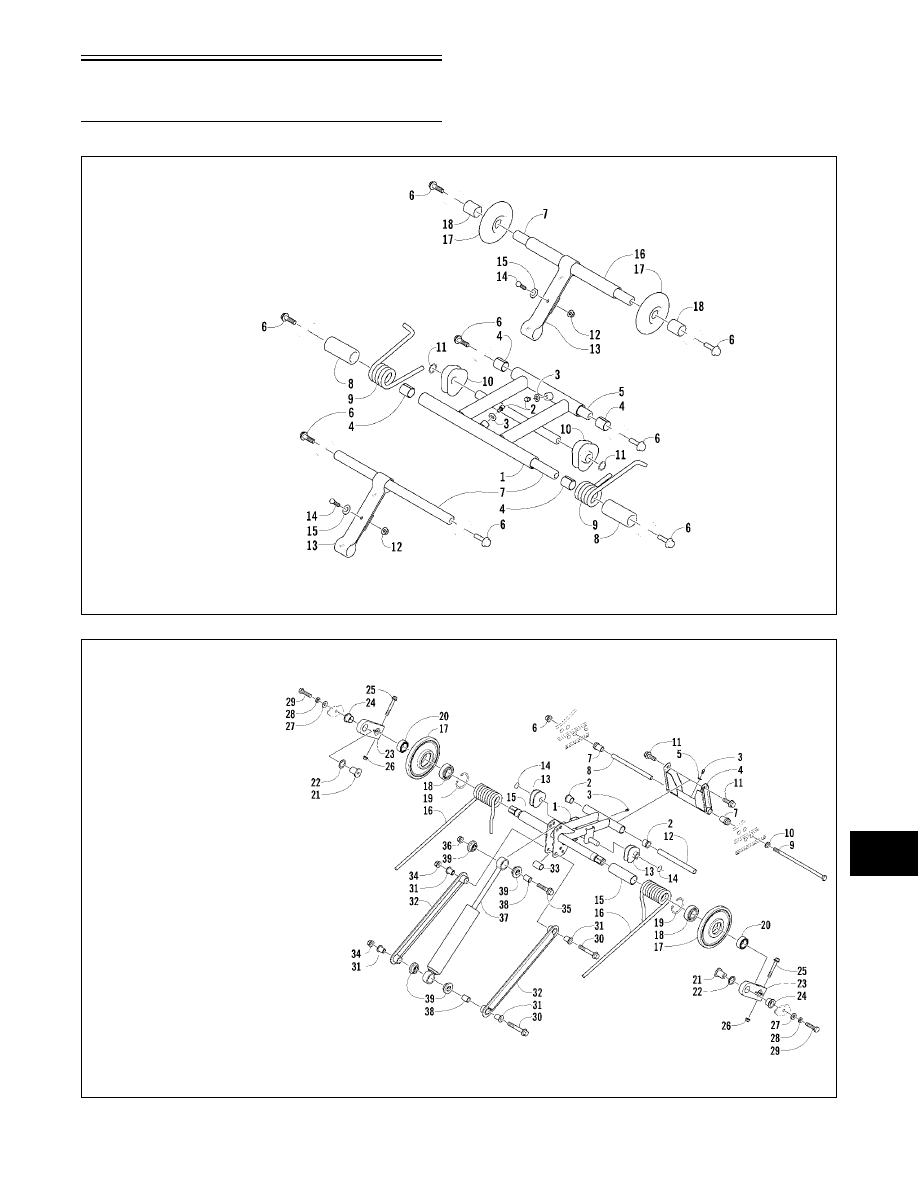

Rear Arm

Schematics

0740-322

0741-701

KEY

1. Rear Arm

2. Grease Fitting

3. Washer

4. Bearing

5. Axle

6. Cap Screw

7. Axle

8. Sleeve

9. Spring

10. Adjusting Cam (Block)

11. Retaining Ring

12. Lock Nut

13. Limiter Strap

14. Cap Screw

15. Washer

16. Spacer

17. Idler Wheel

18. Spacer

Style A

KEY

1. Idler Arm

2. Bushing

3. Grease Fitting

4. Rear Arm

5. Grease Fitting Washer

6. Lock Nut

7. Bushing

8. Axle

9. Cap Screw

10. Washer

11. Cap Screw

12. Axle

13. Adjuster Block

14. Ring

15. Sleeve

16. Spring

17. Idler Wheel

18. Bearing

19. Ring

20. Spacer

21. Axle

22. Washer

23. Arm

24. Bushing

25. Cap Screw

26. Lock Nut

27. Washer

28. Lock Washer

29. Cap Screw

30. Cap Screw

31. Axle

32. Link

33. Spacer

34. Lock Nut

35. Cap Screw

36. Lock Nut

37. Shock Absorber

38. Sleeve

39. Bushing

Style B

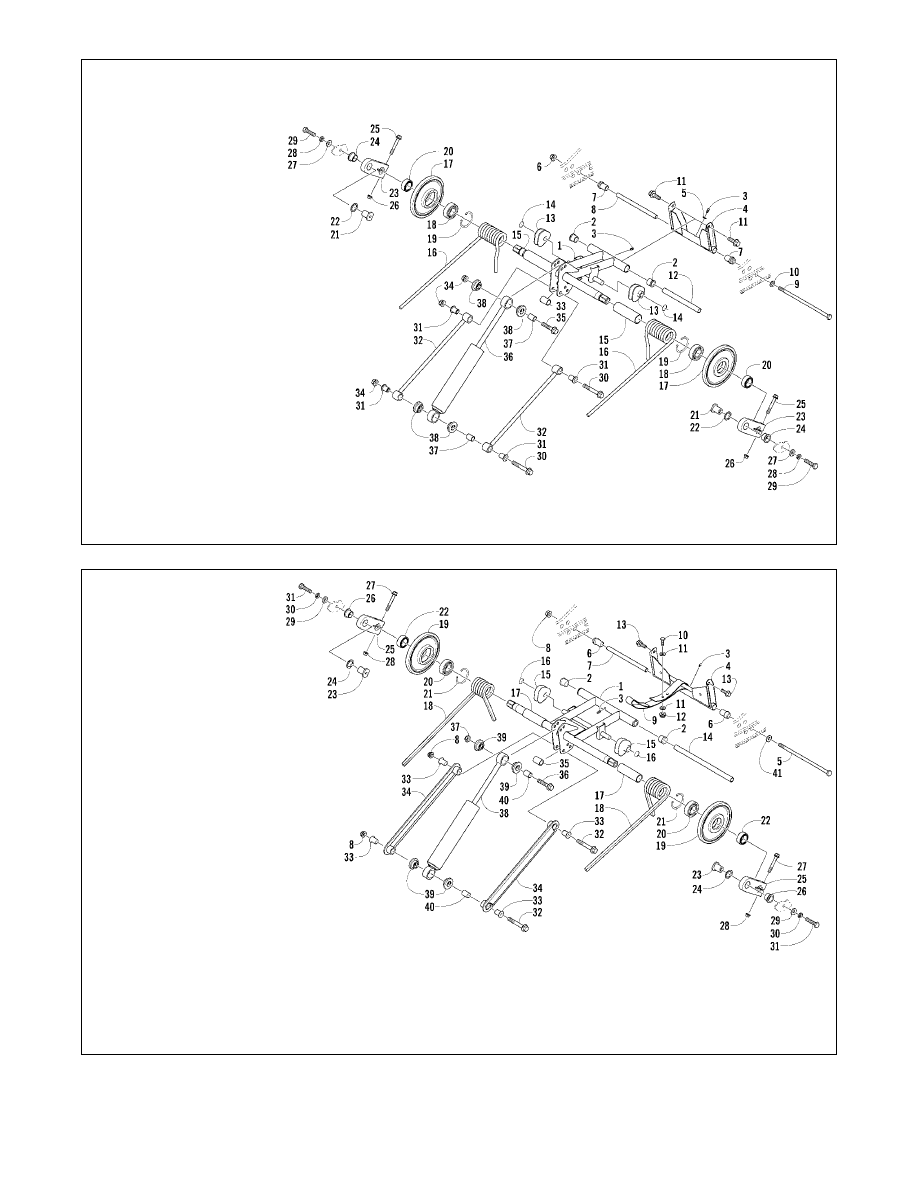

9-14

0741-498

0740-766

KEY

1. Idler Arm

2. Bushing

3. Grease Fitting

4. Rear Arm

5. Washer

6. Lock Nut

7. Bushing

8. Axle

9. Cap Screw

10. Washer

11. Cap Screw

12. Axle

13. Spring Block

14. Retainer Ring

15. Sleeve

16. Suspension Spring

17. Idler Wheel

18. Bearing

19. Retaining Ring

20. Spacer

21. Axle

22. Washer

23. Pivot Idler Arm

24. Bushing

25. Cap Screw

26. Lock Nut

27. Washer

28. Lock Washer

29. Cap Screw

30. Cap Screw

31. Link Axle

32. Link

33. Spacer

34. Lock Nut

35. Cap Screw

36. Shock Absorber

37. Sleeve

38. Bushing

Style C

KEY

1. Idler Arm

2. Bushing

3. Grease Fitting

4. Rear Arm

5. Cap Screw

6. Serrated Axle

7. Axle Tube

8. Lock Nut

9. Limiter Strap

10. Cap Screw

11. Washer

12. Lock Nut

13. Cap Screw

14. Axle

15. Spring Adjuster Block

16. Retaining Ring

17. Sleeve

18. Spring

19. Idler Wheel

20. Bearing

21. Retaining Ring

22. Spacer

23. Axle

24. Washer

25. Arm

26. Bushing

27. Cap Screw

28. Lock Nut

29. Washer

30. Lock Washer

31. Cap Screw

32. Cap Screw

33. Link Axle

34. Shock Link

35. Spacer

36. Cap Screw

37. Lock Nut

38. Shock Absorber

39. Bushing

40. Sleeve

41. Washer

Style D
