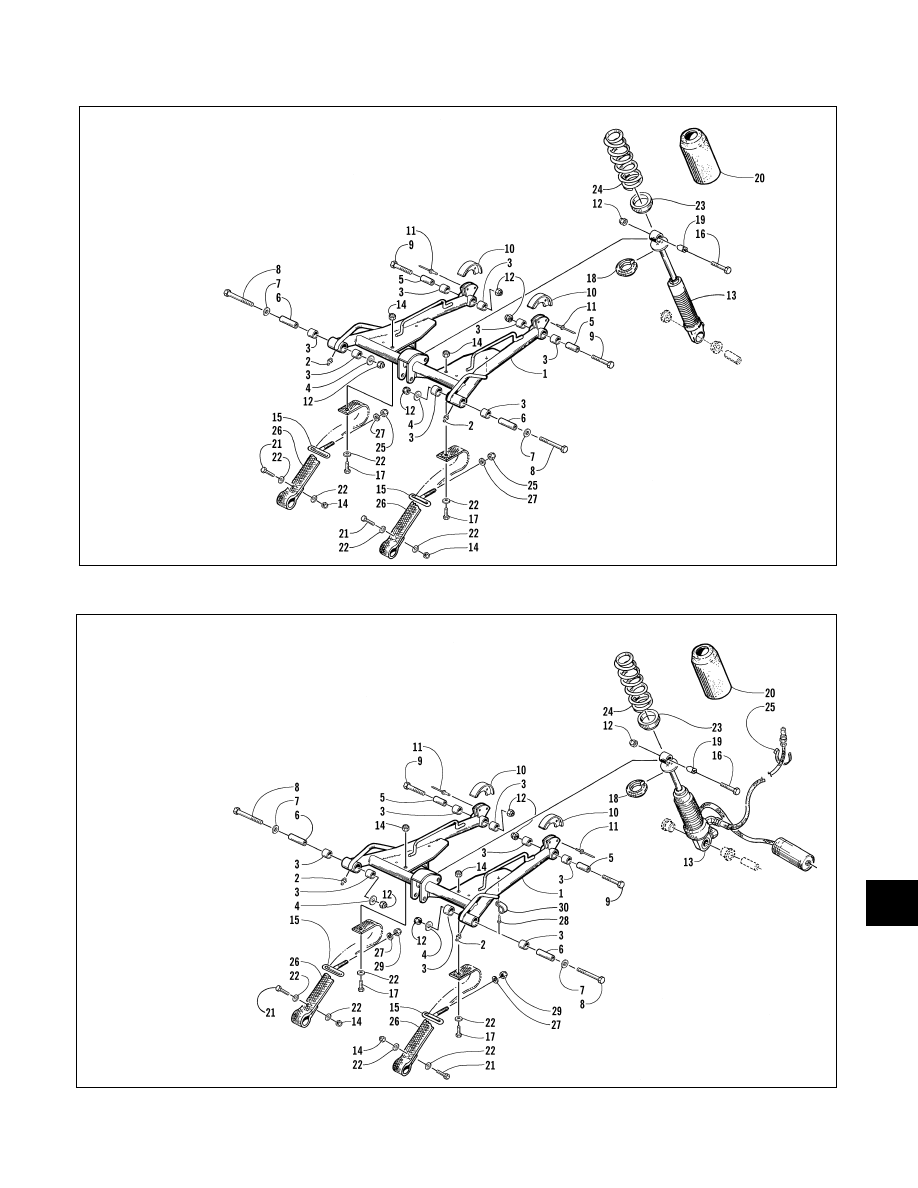

Fig. 9-34
0735-036
Fig. 9-35
0735-415
KEY
1. Front Suspension Arm
2. Grease Fitting
3. Bearing
4. Washer
5. Spacer
6. Axle
7. Washer
8. Cap Screw
9. Cap Screw
10. Bumper
11. Rivet
12. Lock Nut
13. Shock Absorber
14. Lock Nut
15. Adjuster
16. Cap Screw
17. Cap Screw
18. Retainer
19. Axle
20. Cover
21. Cap Screw
22. Washer
23. Adjuster Nut
24. Spring
25. Lock Nut
26. Limiter Strap
27. Washer
Style F
KEY
1. Front Suspension Arm
2. Grease Fitting
3. Bushing
4. Washer
5. Spacer
6. Inner Carriage Axle
7. Washer
8. Cap Screw
9. Cap Screw
10. Bumper
11. Rivet
12. Lock Nut
13. Shock Absorber
14. Lock Nut
15. Adjuster
16. Cap Screw
17. Cap Screw
18. Retainer
19. Axle
20. Cover
21. Cap Screw
22. Washer
23. Adjuster Nut
24. Spring
25. Cable Tie
26. Limiter Strap
27. Washer
28. Rivet
29. Lock Nut
30. Clamp
Style G
9
9-23
