Snowmobile Arctic Cat (2000 year). Instruction - part 124

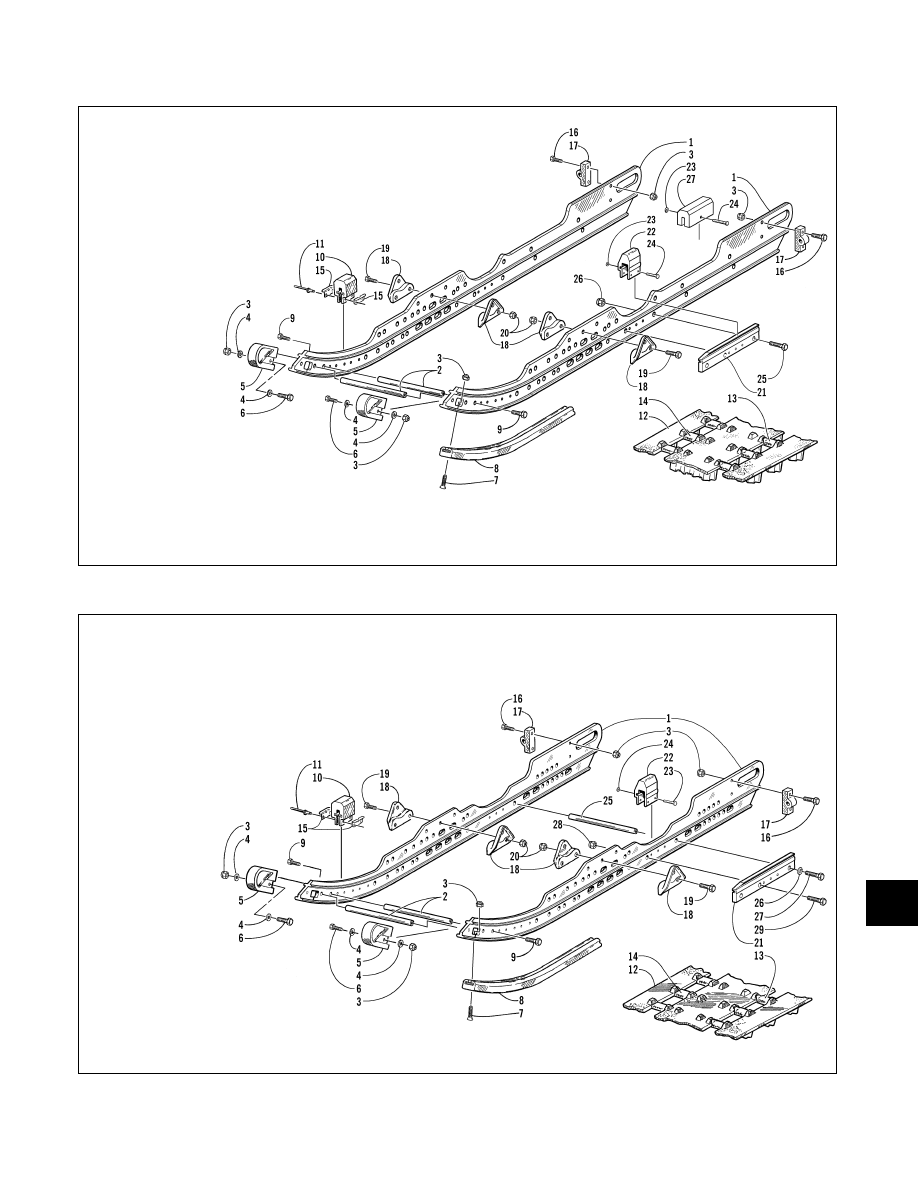

Fig. 9-26

0735-276

Fig. 9-27

0735-104

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Brace
22. Shock Pad
23. Push Nut
24. Rivet
25. Cap Screw
26. Lock Nut
27. Shock Pad

Style E

Style F

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Shock Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Track Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Brace
22. Shock Pad
23. Rivet
24. Push Nut
25. Axle
26. Lock Washer
27. Cap Screw
28. Lock Nut
29. Cap Screw

9

9-19

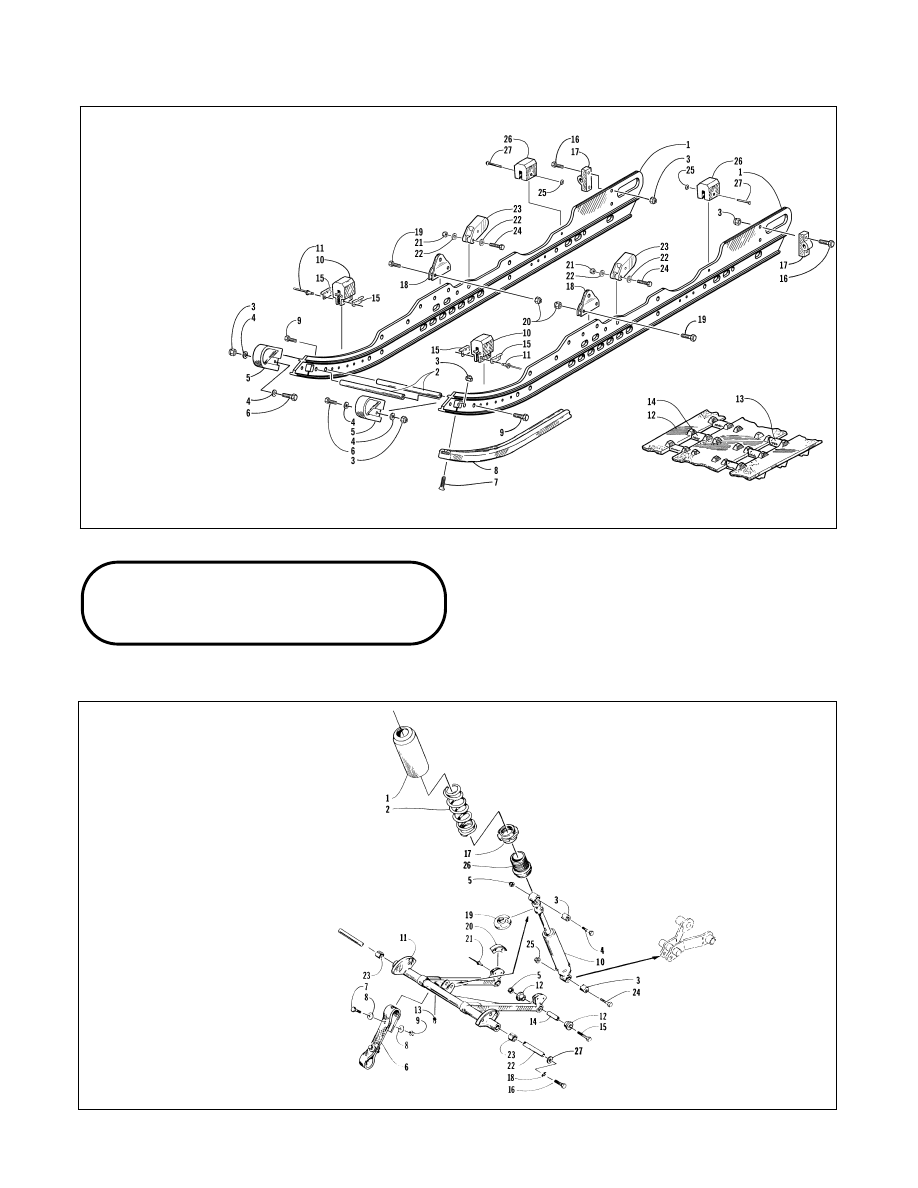

Fig. 9-28

0734-227

Front Arm

Schematics

Fig. 9-29

0733-527

KEY

1. Formed Rail
2. Crossbrace
3. Lock Nut
4. Washer
5. End Cap
6. Cap Screw
7. Machine Screw
8. Wear Strip
9. Cap Screw

10. Pad
11. Rivet
12. Track Assy
13. Guide Clip
14. Wear Clip
15. Retaining Bracket
16. Cap Screw
17. Adjuster
18. Mounting Bracket
19. Cap Screw
20. Lock Nut
21. Lock Nut
22. Washer
23. Spring Tension Block
24. Screw
25. Push Nut
26. Pad
27. Rivet

Style G

KEY

1. Compression Spring Cover
2. Compression Spring
3. Serrated Axle
4. Cap Screw
5. Lock Nut
6. Limiter Strap
7. Cap Screw
8. Washer
9. Lock Nut

10. Shock Absorber
11. Front Suspension Arm
12. Bushing
13. Grease Fitting
14. Front Arm Spacer
15. Cap Screw
16. Cap Screw
17. Retainer Nut
18. Lock Washer
19. Spring Retainer
20. Track Guide Bumper
21. Rivet
22. Inner Carriage Axle
23. Bearing
24. Cap Screw
25. Lock Nut
26. Threaded Sleeve
27. Washer

Style A

9-20

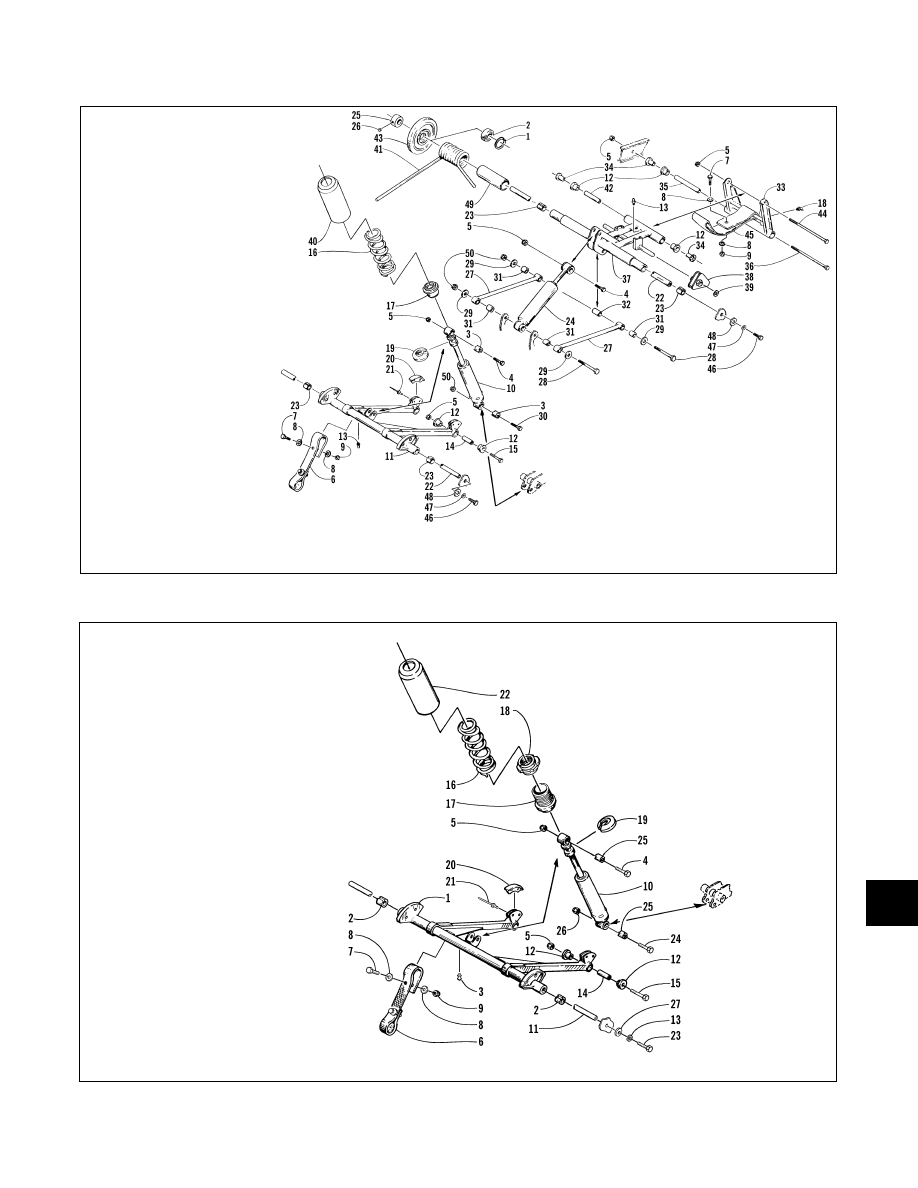

Fig. 9-30

0734-571

Fig. 9-31

0734-612

KEY

1. Retaining Ring
2. Bearing
3. Serrated Axle
4. Cap Screw
5. Lock Nut
6. Limiter
7. Cap Screw
8. Washer
9. Lock Nut

10. Shock Absorber
11. Front Suspension Arm
12. Bushing
13. Grease Fitting
14. Front Arm Spacer
15. Cap Screw
16. Compression Spring
17. Retainer Sleeve
18. Grease Fitting
19. Spring Retainer
20. Track Guide Bumper
21. Rivet
22. Inner Carriage Axle
23. Bearing
24. Shock Absorber
25. Lock Collar
26. Set Screw
27. Rear Shock Link
28. Cap Screw
29. Washer
30. Cap Screw
31. Link Axle
32. Shock Link Spacer
33. Rear Arm
34. Serrated Axle
35. Axle Tube

Style B

36. Cap Screw
37. Idler Arm
38. Adjuster Block
39. Retaining Ring
40. Cover
41. Spring
42. Idler Axle
43. Idler Wheel
44. Cap Screw
45. Limiter Strap
46. Cap Screw
47. Lock Washer
48. Washer
49. Sleeve
50. Lock Nut

Style C

KEY

1. Front Suspension Arm
2. Bearing
3. Grease Fitting
4. Cap Screw
5. Lock Nut
6. Limiter Strap
7. Cap Screw
8. Washer
9. Lock Nut

10. Shock Absorber
11. Inner Carriage Axle
12. Bushing
13. Lock Washer
14. Spacer
15. Cap Screw
16. Compression Spring
17. Sleeve
18. Retainer Nut
19. Spring Retainer
20. Track Guide Bumper
21. Rivet
22. Compression Spring Cover
23. Cap Screw
24. Cap Screw
25. Serrated Axle
26. Lock Nut
27. Washer

9

9-21

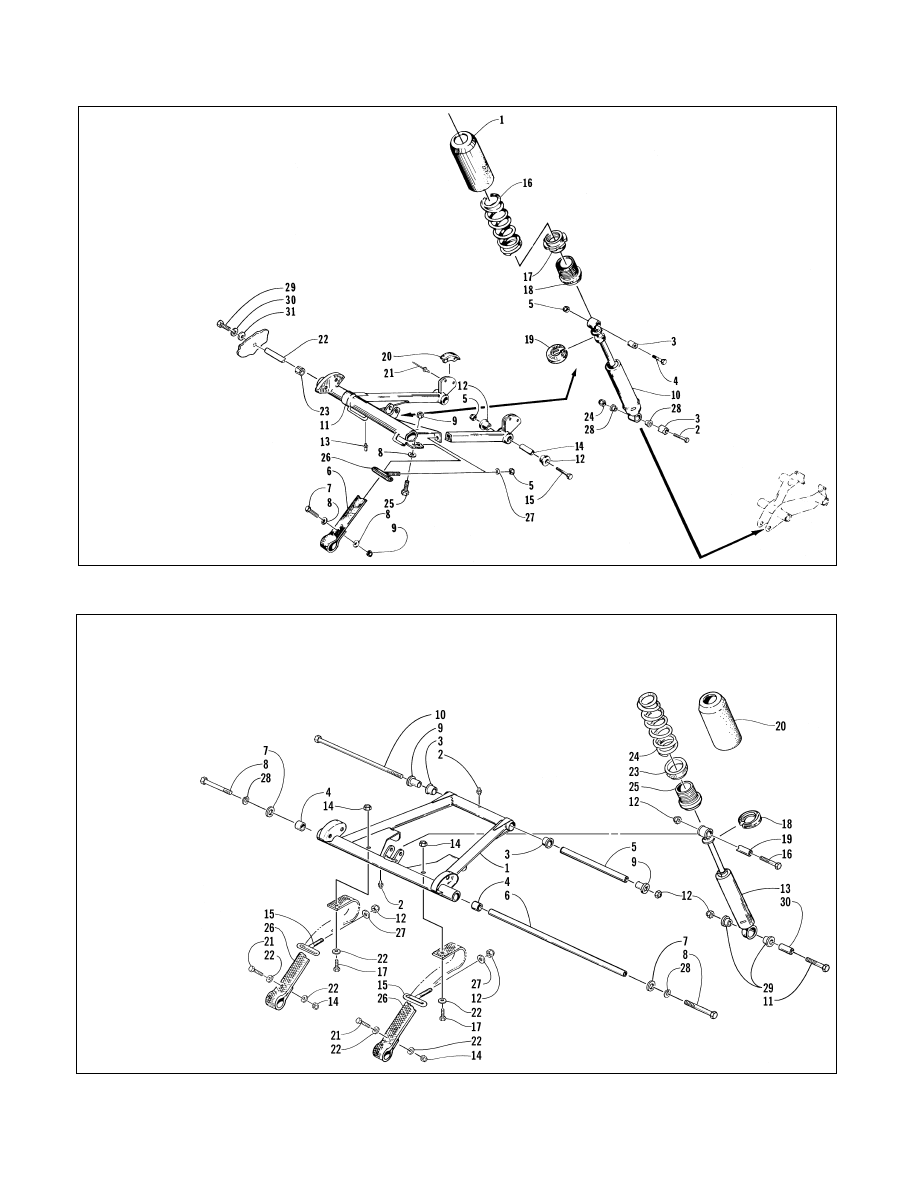

Fig. 9-32

0731-891

Fig. 9-33

0733-384

KEY

1. Compression Spring Cover
2. Cap Screw
3. Serrated Axle
4. Cap Screw
5. Lock Nut
6. Limiter Strap
7. Cap Screw
8. Washer
9. Lock Nut

10. Shock Absorber
11. Front Suspension Arm
12. Bushing
13. Grease Fitting
14. Front Arm Spacer
15. Cap Screw
16. Spring
17. Retainer Nut
18. Threaded Sleeve
19. Spring Retainer
20. Track Guide Bumper
21. Rivet
22. Inner Carriage Axle
23. Bearing
24. Lock Nut
25. Cap Screw
26. Front Arm Adjuster
27. Lock Washer
28. Bushing
29. Cap Screw
30. Lock Washer
31. Washer

Style D

KEY

1. Front Arm
2. Grease Fitting
3. Bushing
4. Bearing
5. Axle Tube
6. Axle
7. Washer
8. Cap Screw
9. Axle

10. Cap Screw
11. Cap Screw
12. Lock Nut
13. Shock Absorber
14. Lock Nut
15. Adjuster
16. Cap Screw
17. Cap Screw
18. Spring Retainer
19. Axle
20. Cover
21. Cap Screw
22. Washer
23. Adjuster Nut
24. Spring
25. Threaded Sleeve
26. Limiter Strap
27. Washer
28. Lock Washer
29. Bushing
30. Axle

Style E

9-22
