Снегоход Yamaha FX10XT75E (RFX10ST2S), FX10M62SE (RFX10RMS). Руководство пользователя (2014 год) - часть 3





-------------------------------------------------------------------------------------------------------------------------------------------------------------

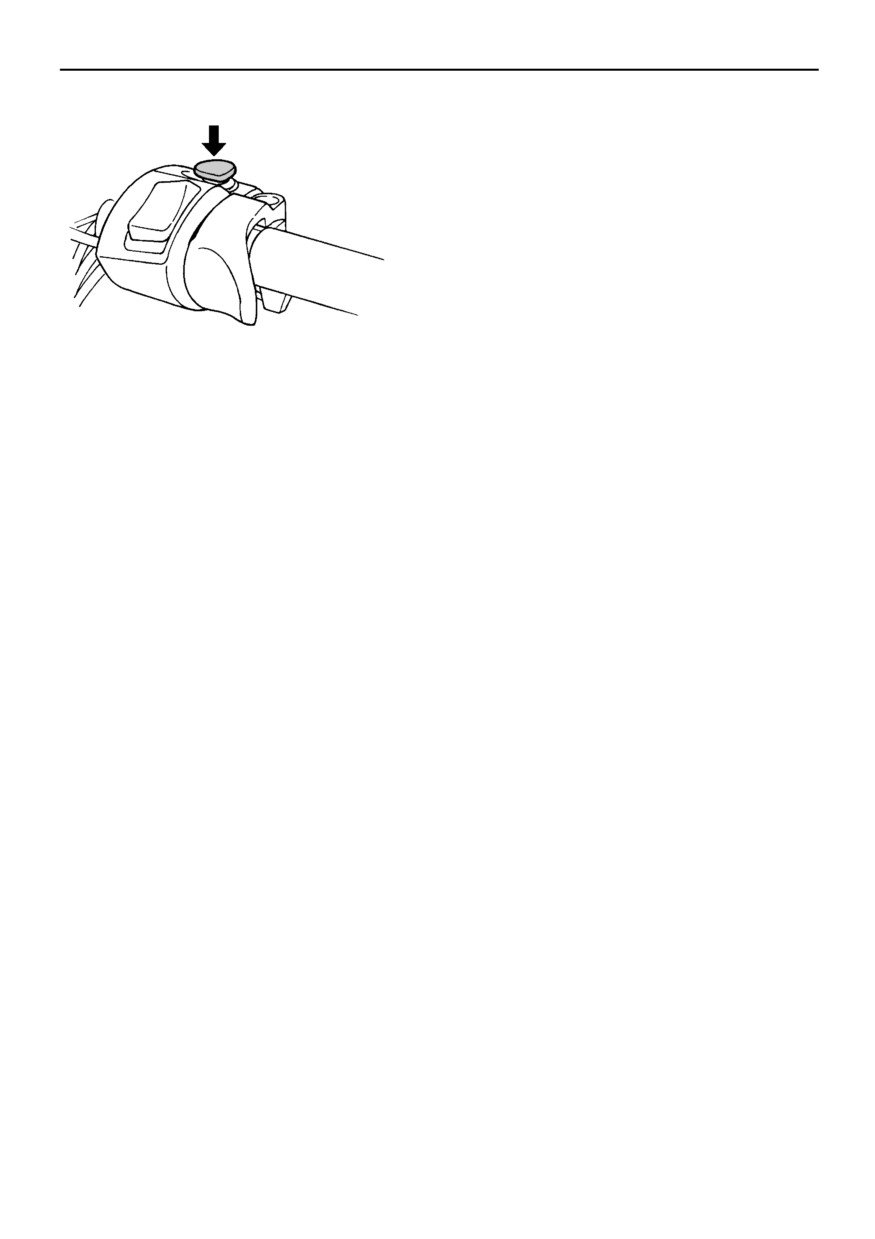

Эксплуатация
XSU11430
Транспортировка
При перевозке снегохода в трейлере или на
грузовике соблюдайте следующие
рекомендации, которые помогут уберечь
снегоход от повреждений:
В случае транспортировки снегохода в
открытом прицепе или открытом кузове
грузовика накройте снегоход чехлом. Для
этого лучше всего использовать чехол,
специально предназначенный для данной
модели снегохода. Это предотвратит
попадание посторонних предметов в
вентиляционные отверстия и защитит
поверхность снегохода от повреждений
дорожным мусором и камнями.
В случае транспортировки снегохода в
открытом прицепе или открытом кузове
грузовика по дороге, обработанной солью,
покройте металлические детали подвески
тонким слоем масла или другого средства
защиты от коррозии. Это защитит детали
снегохода от коррозии. По прибытии на
место обязательно протрите снегоход,
чтобы удалить налет соли.
53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11452
Периодический осмотр, регулировка и смазка снегохода обеспечат наилучшие показатели по его
безопасности и эффективности эксплуатации. Безопасность является обязательным условием
для владельца/водителя транспортного средства. Наиболее важные узлы, требующие осмотра,
регулировки и смазки, описаны на следующих страницах.
XWS00341
ОСТОРОЖНО
Неправильное содержание или техническое обслуживание снегохода может увеличить
риск вашей травмы или гибели при эксплуатации или использовании снегохода. Если Вы
не овладели технологией обслуживания снегохода, обратитесь к дилеру фирмы Yamaha
для обслуживания.
XWS00700
ОСТОРОЖНО
При выполнении технического обслуживания выключите двигатель, если не указано
иначе.
В работающем двигателе имеются движущиеся элементы, в которые могут попасть
части тела или одежда, и электрические компоненты, которые могут стать причиной
электрических ударов или пожаров.
Работа двигателя в ходе обслуживания может привести к травме глаз, ожогам, пожару
или отравлению угарным газом и, возможно, к гибели. Более подробная информация об
угарном газе приведена на стр. 12.
XWS00790
ОСТОРОЖНО
Во время эксплуатации тормозные диски, суппорты и накладки могут сильно нагреваться.
Во избежание возможных ожогов дождитесь охлаждения компонентов тормозной системы,
прежде чем прикасаться к ним.
Обслуживание, замена или ремонт систем и устройств контроля выхлопа может
выполняться любым специалистом или мастерской, прошедшей соответствующую
сертификацию (если применимо).
Надлежащее периодическое техническое обслуживание снегохода является важным для
приятного использования в течение длительного времени. Особенно важным является
обслуживание системы контроля выхлопа. Эта система не только обеспечивает чистый воздух,
но также играет важную роль в поддержании надлежащей работы двигателя и развитии им
максимальной мощности. В следующих таблицах периодического технического обслуживания
действия по обслуживанию системы контроля выхлопа объединены отдельно. Для проведения
этих работ требуются специальные данные, знания и оборудование. Дилеры Yamaha проходят
соответствующее обучение и располагают необходимым оборудованием для выполнения
подобных работ по обслуживанию.
54

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11461
Карта периодического технического обслуживания для системы
контроля выхлопа
Техническое обслуживание элементов, отмеченных звездочками, должно производиться
дилером фирмы Yamaha, так как для этого требуются специальные инструменты, данные и
технический опыт.
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Проверить состояние.
Отрегулировать зазор и
Свечи зажигания
очистить.
61
В случае необходимости
замените.
Проверьте и отрегулируйте
Каждые 40000 км ( 25000
Клапанный зазор
зазор клапанов при холодном
65
миль)
двигателе.
Проверить вентиляционный
шланг на наличие трещин и
Система вентиляции
повреждений.
картера
В случае необходимости
замените.
Проверить топливный шланг на
наличие трещин и
Топливопровод
повреждений.
В случае необходимости
замените.
Проверьте синхронизацию.
Впрыск топлива
При необходимости
отрегулировать.
Проверить на утечки.
*
Система выпуска
При необходимости затянуть
или заменить прокладку.
55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11565
Карта общего технического обслуживания и смазки
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Замените ( перед сливом
Моторное масло
65
прогреть двигатель).
Каждые
Патрон масляного
20000 км
Замените.
65
фильтра двигателя
( 12000
миль)
Проверить уровень
охлаждающей жидкости .
Система охлаждения
71
При необходимости стравить
воздух из системы охлаждения.
Проверить включение и
скорость переключения
передач.
При любом изменении
При необходимости
высоты над уровнем
отрегулировать.
моря.
Проверить шкивы на износ и
наличие повреждений.
Первичное и
Проверить пригрузы/ролики и
вторичное
втулки на износ — для
зацепление
первичного.
Проверить контактные
башмаки/втулки на износ — для
вторичного .
В случае необходимости
замените.
Смазать рекомендуемой
смазкой.
После первых 500 км
Проверить провисание цепи.
( 300 миль) и далее
Приводная цепь
При необходимости
76
каждые 800 км ( 500
отрегулировать.
миль).
Масло для
Проверить уровень масла.
76
приводной цепи
Заменить.
76
Рычаг
Смажьте рекомендуемой
*
переключения
смазкой.
передач
56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
При необходимости
отрегулировать свободный ход
77
Тормоз и
и/или заменить колодки.
стояночный тормоз
См. ПРИМЕЧАНИЕ
Заменить тормозную жидкость .
77
после таблицы.
Проверить плавность хода.
Тросы управления
86
Смазать, если требуется.
Проверить на легкость
Установка дискового
свободного хода.
Каждые 1600 км ( 1000
тормоза
Смазать ось рекомендуемой
миль)
смазкой.
Проверить на износ и наличие
Обратная ведущая
повреждений.
80
звездочка
В случае необходимости
замените.
Проверить на износ и наличие
Направляющие
повреждений.
82
гусеницы
В случае необходимости
замените.
Проверить на износ и наличие
повреждений.
Лыжи и полозья
80
В случае необходимости
замените.
Проверить расхождение лыж .
Система рулевого
При необходимости
82
управления
отрегулировать.
Проверить люфты
Рулевые
подшипниковых узлов.
подшипники
Смазать рекомендуемой
смазкой.
Смажьте рекомендуемой
смазкой.
Проверьте на износ и наличие
Компонент подвески
повреждений шаровые
86
соединения .
В случае необходимости
замените.
После первых 500 км
Проверить провисание.
( 300 миль) и далее
*
Приводная гусеница
При необходимости
82
каждые 800 км ( 500
отрегулировать.
миль).
57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
• Убедитесь, что все гайки , болты
Соединения и
и винты надежно затянуты.
88
крепежные детали
• Затяните, если необходимо.
Аккумуляторная
• Проверить состояние.
*
88
батарея
• При необходимости зарядить.
ПРИМЕЧАНИЕ
Тормозная система:
После снятия главного тормозного цилиндра и цилиндра суппорта всегда проверяйте
тормозную жидкость. Регулярно проверяйте уровень тормозной жидкости и добавляйте в
случае необходимости.
Раз в два года меняйте масляные уплотнения главного тормозного цилиндра и цилиндра
суппорта.
Каждые четыре года или при наличии трещин или повреждений заменяйте тормозной шланг.
58

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU13003
XSU14230
Комплект инструментов
Рекомендуемое оборудование
Комплект инструментов владельца находится
Желательно брать с собой запасные части и
в сумке для хранения. (Для получения
другое необходимое оборудование во время
дополнительной информации о сумке для
езды на снегоходе, чтобы при необходимости
багажа см. стр. 29.)
можно было выполнить мелкий ремонт.
Приведенная в настоящем руководстве
Необходимо постоянно иметь при себе
информация об обслуживании и входящие в
следующее:
комплект инструменты помогут Вам в
Фонарь
проведении профилактического обслуживания
Рулон пластиковой ленты
и мелкого ремонта. В то же время для
Стальную проволоку
надлежащего выполнения определенных работ
Буксировочный трос
по обслуживанию могут понадобиться
Клиновой ремень
дополнительные инструменты, например,
Электрические лампочки
динамометрический ключ.
При выезде на дальнее расстояние следует
также взять с собой дополнительный запас
топлива.
XSU12783

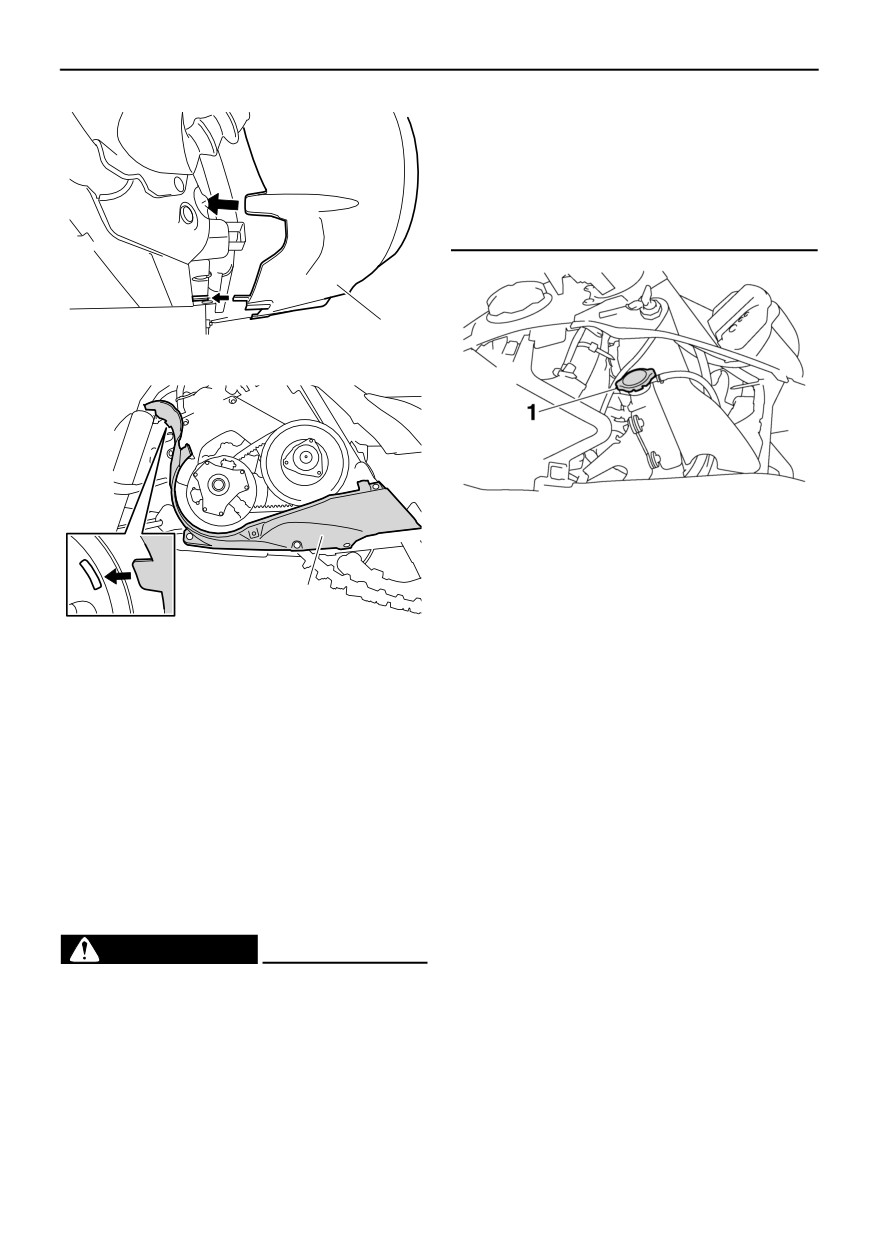

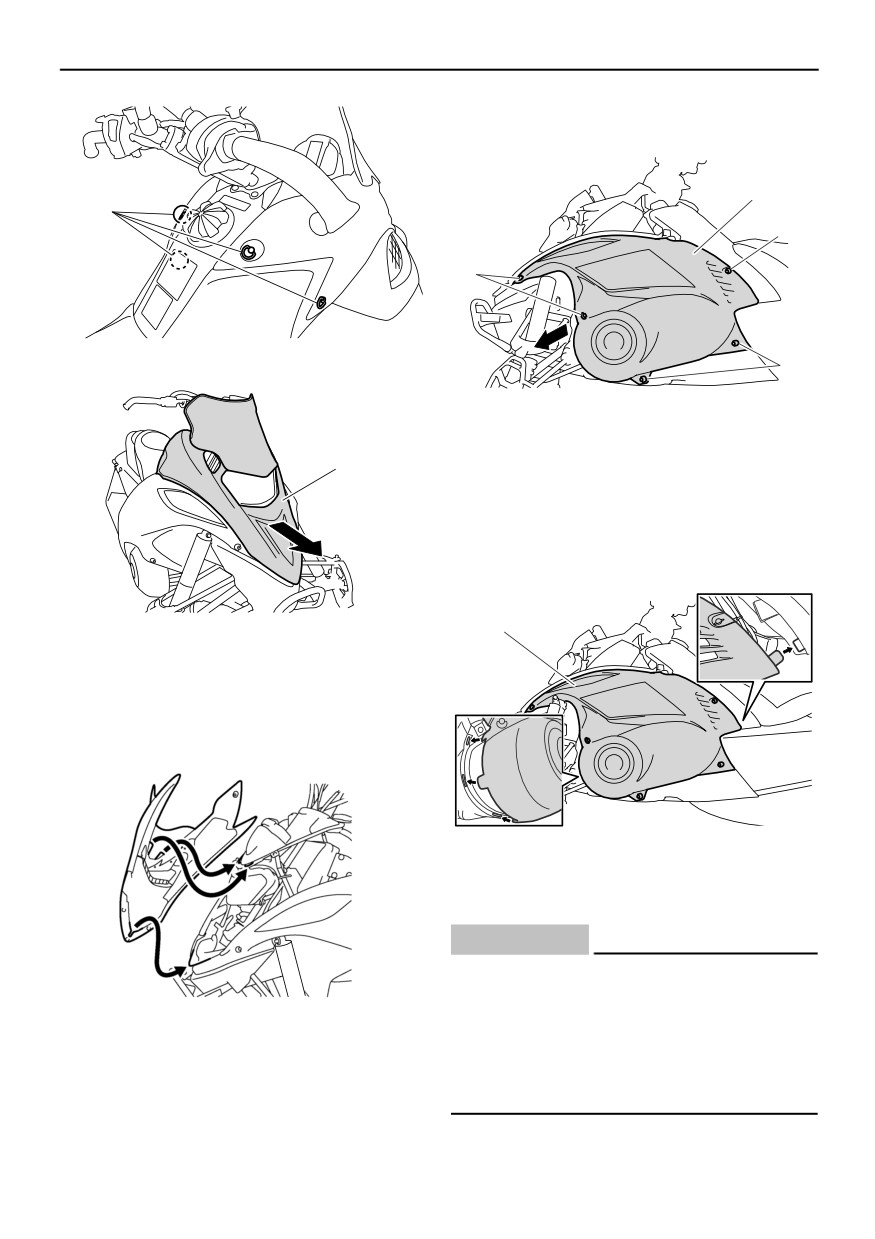

Снятие и установка капота и
крышек
XWS00091
ОСТОРОЖНО
Перед началом эксплуатации убедитесь,
что капот и крышки надежно закреплены.
Ослабленный капот или крышка могут

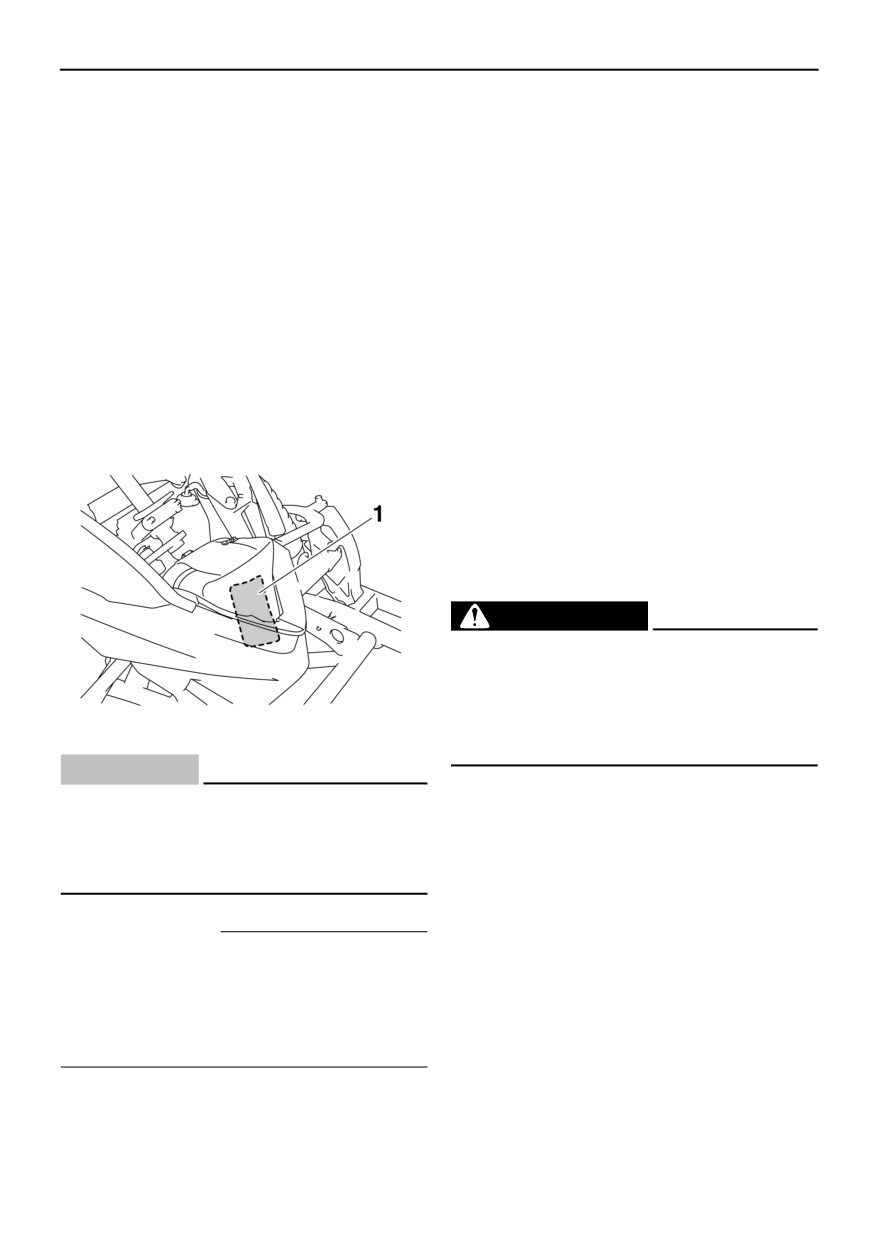

1. Комплект инструментов
сдвинуться и привести к потере
XCS00781
управления.
ВНИМАНИЕ
Перед пуском двигателя убедитесь, что
Капот
комплект инструментов надежно
Чтобы снять капот
закреплен, а молния сумки для багажа
Ослабьте фиксаторы, а затем сдвиньте капот
полностью закрыта.
вперед.
ПРИМЕЧАНИЕ
Если у Вас нет динамометрического ключа,
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.
59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2.
Открепите фиксаторы, а затем снимите
боковую крышку, как показано.
2
1
1
1
1. Замок
1
1. Замок
2. Левая боковая крышка
1
Чтобы установить боковую крышку
1.
Вставьте задний выступ боковой крышки
в паз боковой крышки топливного бака и
вставьте выступы передней части крышки
в пазы нижней крышки.
1. Капот
1
Чтобы установить капот
Зацепите край капота за переднюю крышку,
вставьте выступы капота в щели на стойке
фары, а затем затяните фиксаторы.
1. Левая боковая крышка
2.
Затяните крепления.
3.
Установите капот.
XCS00372
ВНИМАНИЕ
Перед установкой капота и крышек
убедитесь, что все кабели, шланги и
провода проложены правильно.
Левая и правая боковые крышки
При установке капота и крышек
Чтобы снять боковую крышку
обязательно надежно затяните
1.
Снимите капот. (Порядок снятия см.
крепления.
выше.)
60

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11784
XWS00710

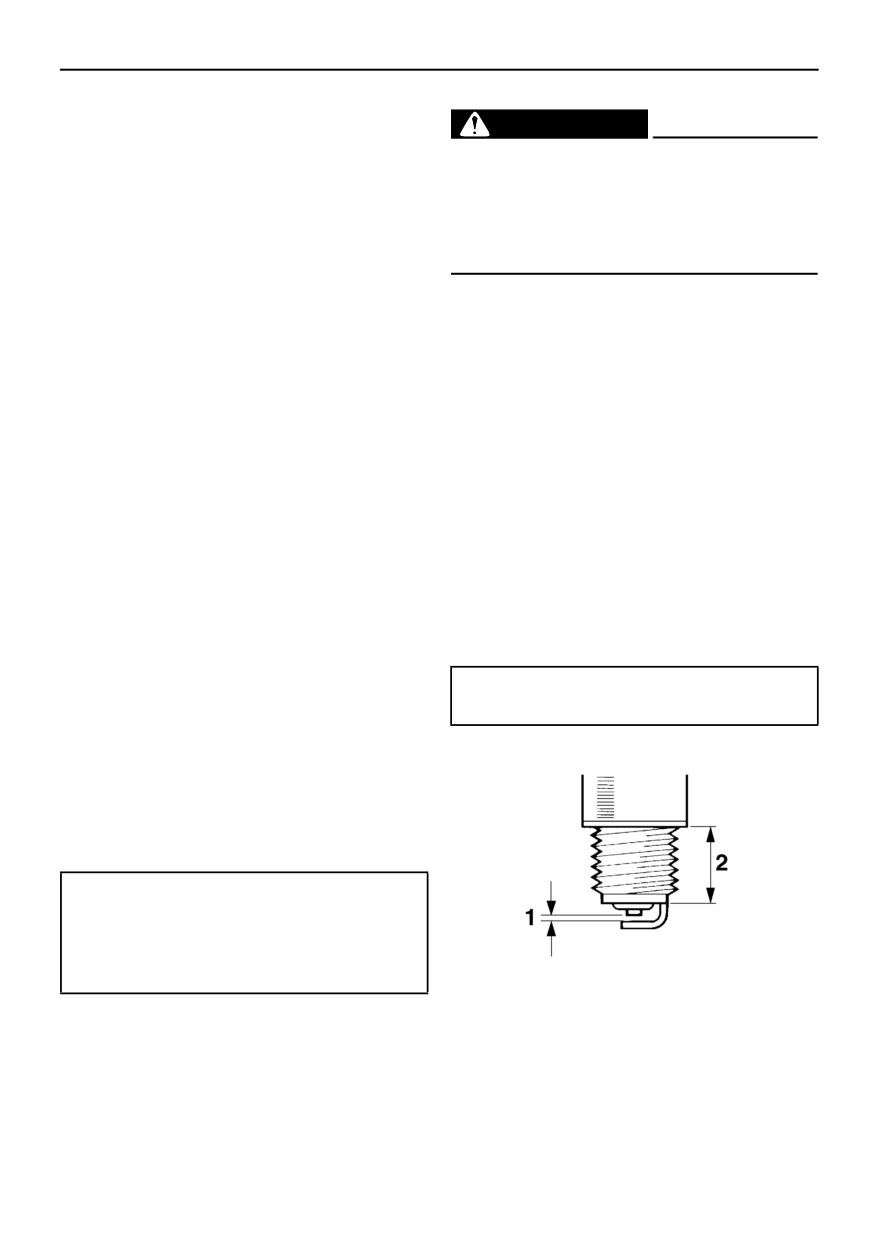

Проверка свечей зажигания
ОСТОРОЖНО
Свечи зажигания являются важными деталями
В двигателе должны использоваться свеча
двигателя, проверка которых не представляет
зажигания и колпачок свечи зажигания
сложности. Состояние свечей зажигания
только установленных типов. В противном
обычно отражает состояние двигателя.
случае T.O.R.S. не будет работать должным
Проверьте окраску белого фарфорового
образом.
изолятора центрального электрода. В
Длина резьбовой части у разных свечей
идеальном случае изолятор должен быть
зажигания различна. За длину резьбовой части
светло-коричневым, что свидетельствует о
принимается расстояние от седла под
том, что двигатель снегохода работает
прокладку свечи до конца резьбы. Если длина
нормально. Если цвет изолятора какой-либо
резьбовой части слишком велика, может
свечи явно отличается от указанного, то в
произойти перегрев и поломка двигателя. Если
двигателе, возможно, имеется неисправность.
длина резьбовой части слишком мала,
Например, очень белый изолятор
возможно быстрое загрязнение свечи и
центрального электрода, вероятно, указывает
снижение эффективности работы двигателя.
на утечку всасываемого воздуха в контуре
Кроме того, из-за слишком короткой резьбы на
образования топливовоздушной смеси или на
ее открытом участке образуется нагар,
неисправность карбюратора данного
приводящий к местному перегреву в камере
цилиндра. Не пытайтесь самостоятельно
сгорания и повреждению резьбы. Всегда
диагностировать неисправности такого рода.
используйте свечи с указанной длиной
Предоставьте снегоход дилеру фирмы Yamaha
резьбовой части.
для технического осмотра и возможного
ремонта.
Длина резьбовой части свечи зажигания:
Необходимо периодически извлекать и
19.0 мм (0.75 дюйм)
осматривать свечи зажигания, потому что от
нагрева и образования нагара происходит
постепенная эрозия и разрушение свечей. Если
при необходимости замены Вы не
располагаете свечой того же типа, обратитесь
к дилеру фирмы Yamaha.
Рекомендуемая свеча зажигания:
Производитель:
NGK
Модель:
CR9E
1. Искровой зазор свечи зажигания
2. Длина резьбовой части свечи зажигания
Перед установкой свечи всегда измеряйте
искровой зазор с помощью проволочного
толщиномера и регулируйте его в
соответствии с указанным значением.
61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Искровой зазор свечи зажигания:
1
3
2
0 .7-0.8 мм ( 0.028-0.031 дюйм)
(b)
При установке свечи всегда протирайте
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
указанным крутящим моментом.
(a)
Крутящий момент затяжки свечи
зажигания:
13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)
XCS00382
ВНИМАНИЕ
Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.
XSU13663

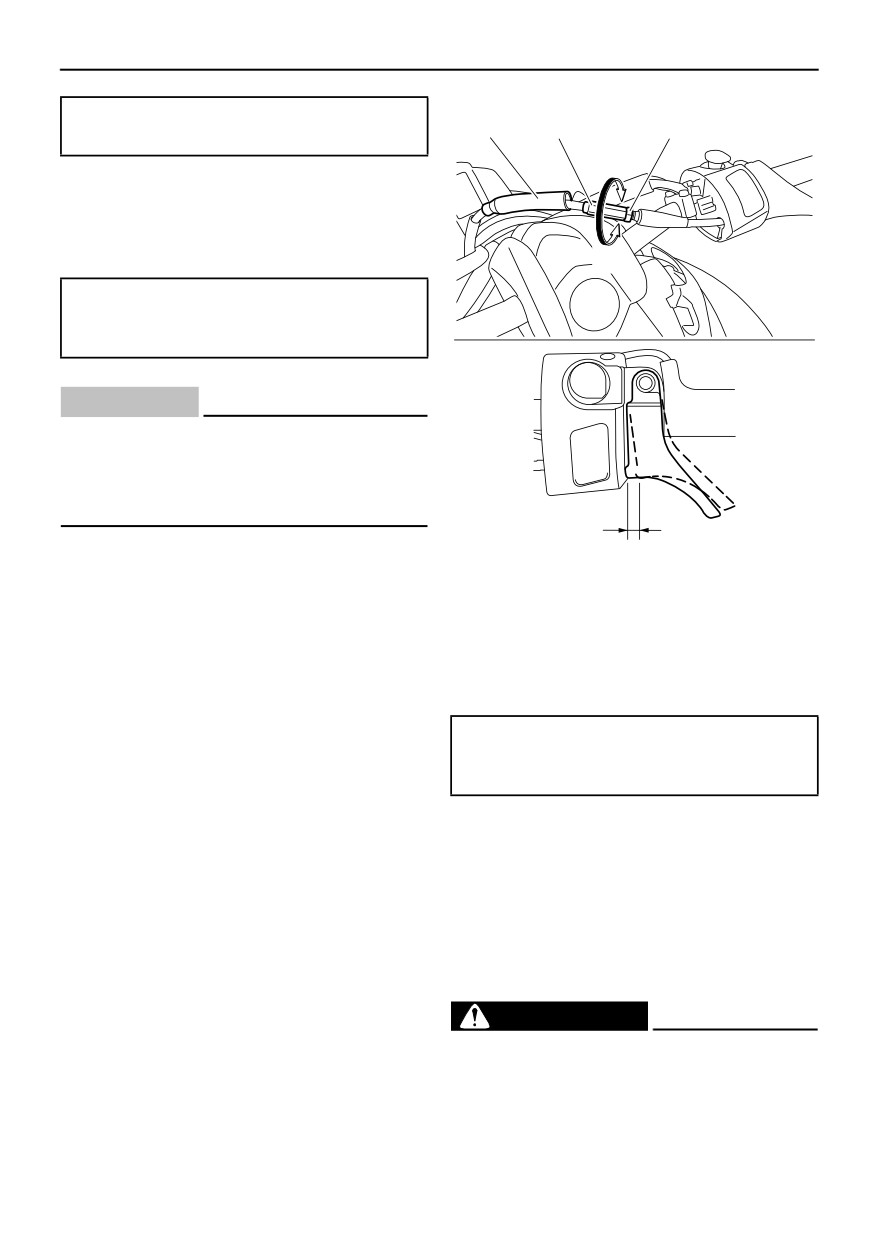

Регулировка свободного хода
4
1.
Резиновая крышка
рычага дроссельной заслонки
2.
Контргайка
1.
Сдвиньте назад резиновую крышку.
3.
Регулировочная гайка свободного хода
2.
Ослабьте контргайку.
рычага дроссельной заслонки
3.
Чтобы увеличить свободный ход рычага
4.
Свободный ход рычага дроссельной
дроссельной заслонки, поверните
заслонки
регулировочную гайку в направлении (a).
Свободный ход рычага дроссельной
Чтобы уменьшить свободный ход рычага
заслонки:
дроссельной заслонки, поверните
3.0-4.0 мм (0.12-0.16 дюйм)
регулировочную гайку в направлении (b).
4.
Затяните контргайку.
5.
Сдвиньте резиновую крышку в исходное
положение.
XSU11863
Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)
XWS00352
ОСТОРОЖНО
При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:
62

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.
Убедитесь, что включен стояночный
тормоз.
Не повышайте обороты двигателя до
момента не включения сцепления.

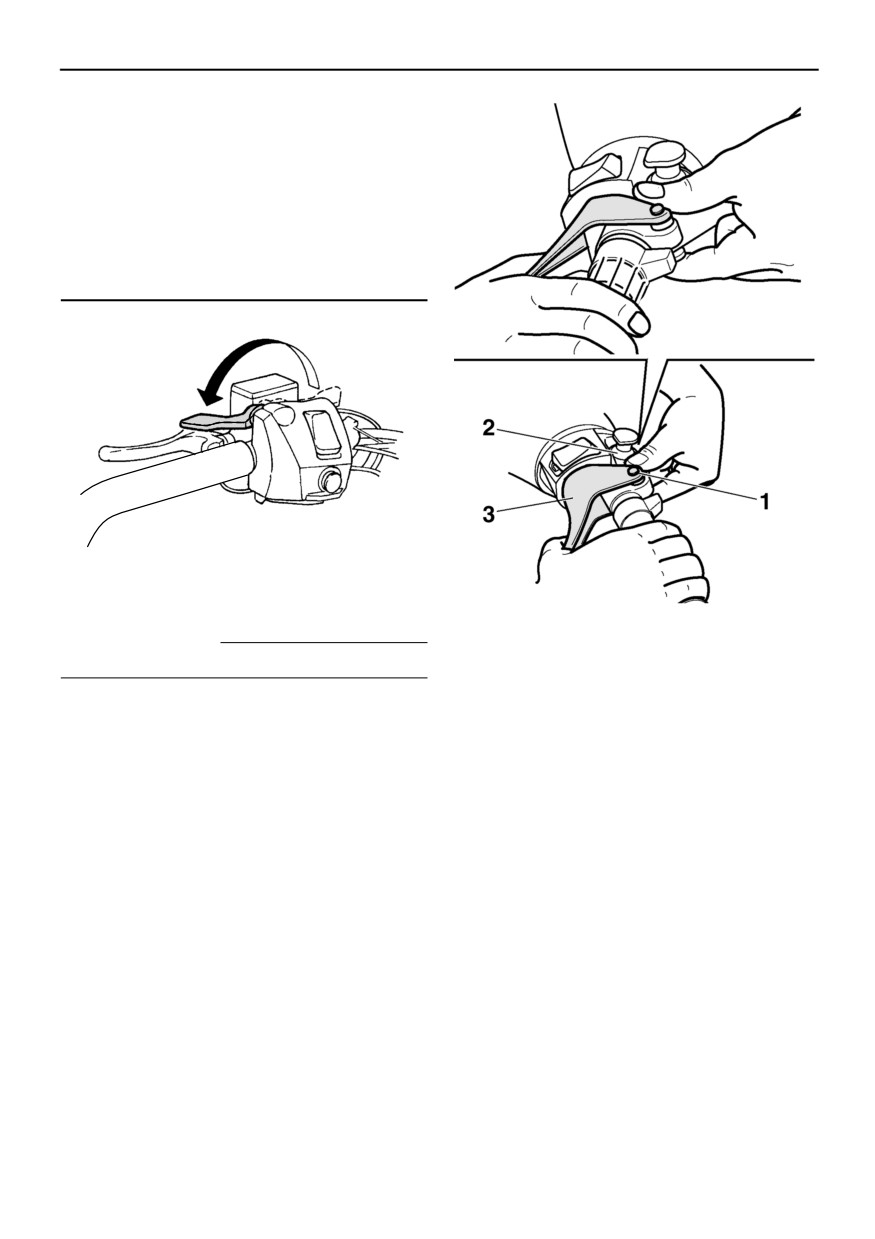

Проверьте действие T.O.R.S.
1.
Запустите двигатель.
1.
Ось поворота рычага дроссельной заслонки
ПРИМЕЧАНИЕ
2.
Ниша выключателя двигателя
См. раздел “Пуск двигателя” на стр. 44.
3.
Рычаг дроссельной заслонки
2.
Отведите ось поворота рычага
T.O.R.S. начнет работать, и частота
дроссельной заслонки от выключателя
вращения двигателя будет
дроссельной заслонки, для чего поместите
поддерживаться в пределах скорости
большой палец (сверху) и указательный
включения сцепления. (Скорость
палец (снизу) между осью поворота
включения сцепления см. на стр. 97.)
рычага дроссельной заслонки и нишей
ОСТОРОЖНО! Если частота
выключателя остановки двигателя.
вращения двигателя не уменьшается до
Удерживая ось поворота указанным
скорости включения сцепления,
образом, постепенно надавливайте на
выключите двигатель поворотом
рычаг управления дроссельной заслонкой.
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация
снегохода при неисправной системе
T.O.R.S. может стать причиной потери
управления. [XWS00362]
63

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU12803
5.
Поднимите блок фары и стойку блока

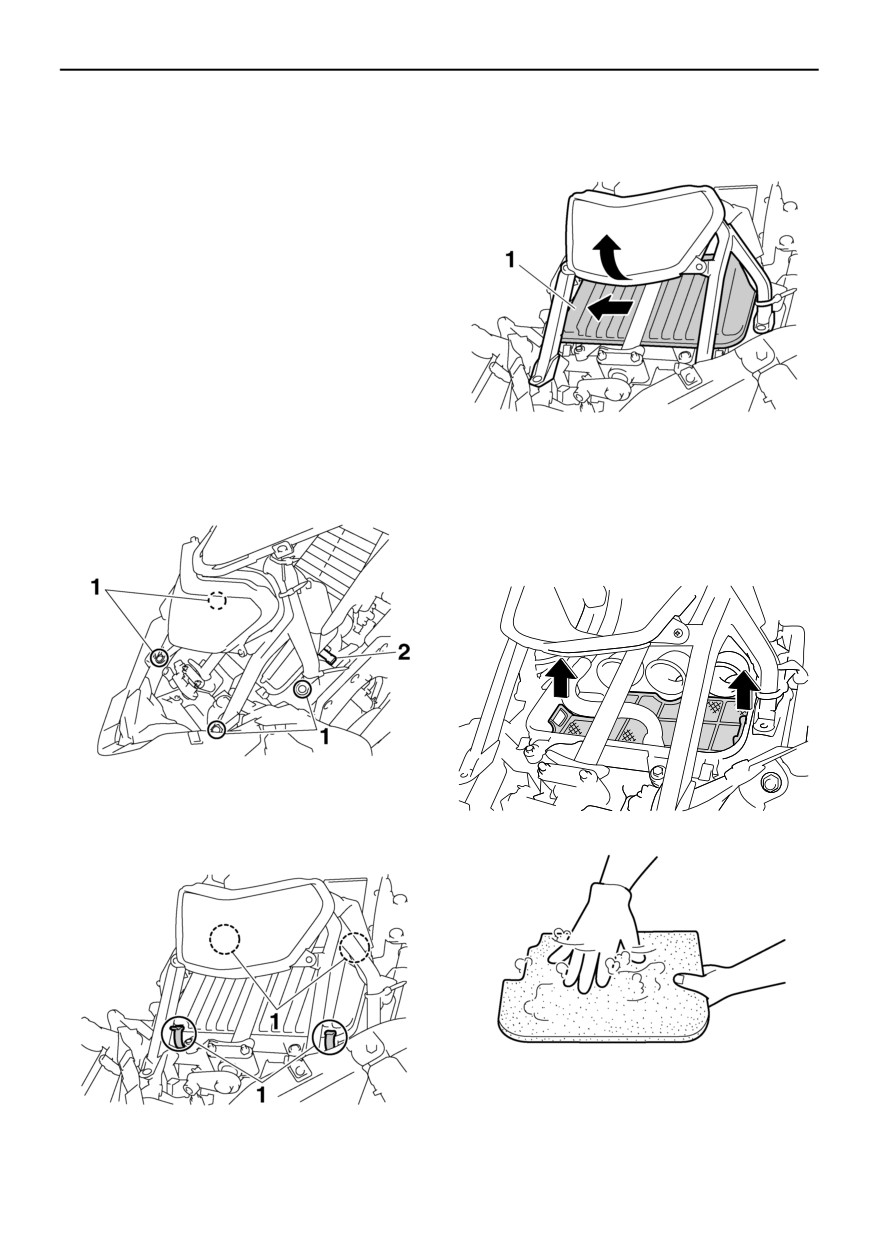

Проверка воздушного фильтра
фары, а затем сдвиньте крышку корпуса
После каждой поездки проверяйте, чтобы под
воздушного фильтра вправо и снимите ее.
рамой фильтрующего элемента воздушного
фильтра не было снега. Кроме того, в
зависимости от условий движения может
потребоваться очистка от снега во время
поездки.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот и левую боковую крышку
и правую боковую крышку. (Порядок
снятия см. на стр. 59.)
1.
Крышка корпуса воздушного фильтра
3.
Снимите быстроразъемные фиксаторы
6.
Поднимите раму фильтрующего элемента
стойки блока фары и отсоедините разъем
и проверьте фильтрующий элемент. Если
датчика температуры воздуха.
под фильтрующим элементом имеется
снег, снимите элемент, удалите снег и
установите элемент на место.
1. Быстроразъемный фиксатор
2. Разъем датчика температуры воздуха
4.
Отсоедините крепления крышки корпуса
воздушного фильтра.
7.
Поместите на место раму фильтрующего
1. Крепление крышки корпуса воздушного
элемента и установите крышку корпуса
фильтра
воздушного фильтра.
64

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
8.
Защелкните крепления крышки корпуса
пользоваться снегоходом в местности, высота
воздушного фильтра.
которой над уровнем моря отличается от
9.
Присоедините разъем датчика
высоты района его приобретения, обязательно
температуры воздуха и установите
проконсультируйтесь с дилером фирмы
быстроразъемные фиксаторы стойки
Yamaha. Он сообщит, требуются ли какие-
блока фары.
либо регулировки для той высоты местности,
10. Установите правую боковую крышку,
где Вы будете ездить на снегоходе.
левую боковую крышку и капот.
ВНИМАНИЕ: В случае эксплуатации
XSU11931
снегохода на высоте свыше 900 м (3000
Высокогорные наладочные
футов) над уровнем моря нужно
параметры
отрегулировать зубчатые колеса приводной
Увеличение высоты местности над уровнем
цепи и клиноременную передачу.
моря уменьшает мощность бензинового
Обратитесь к дилеру фирмы Yamaha. [XCS00431]
двигателя примерно на 3% на каждые 305 м
XSU11950
(1000 футов) подъема. Это связано с
Клапанный зазор
уменьшением плотности воздуха при
Клапанный зазор изменяется в процессе
увеличении высоты. Меньшая плотность
эксплуатации, что приводит к неправильному
воздуха означает снижение содержания
соотношению компонентов
кислорода, необходимого для сгорания
топливовоздушной смеси и/или шуму при
топлива.
работе двигателя. Во избежание этого
В Вашем снегоходе применена электронная
клапанный зазор должен регулироваться
система впрыска топлива, обеспечивающая
дилером фирмы Yamaha с периодичностью,
оптимальное соотношение топливовоздушной
указанной в карте периодического
смеси, необходимое для двигателя. Поэтому
технического обслуживания.
XSU12817
нет необходимости в регулировке системы
Моторное масло и патрон
впрыска топлива даже для эксплуатации в
масляного фильтра
условиях высокогорья.
Проверяйте уровень моторного масла перед
Помните:
каждой поездкой. Кроме того, замена масла и
Уменьшение плотности воздуха с
патрона масляного фильтра должна
увеличением высоты означает снижение
проводиться с периодичностью, указанной в
мощности двигателя даже при оптимальном
карте периодического технического
соотношении топливовоздушной смеси.
обслуживания и смазки.
Поэтому на большой высоте над уровнем моря
XWS00370
ускорение и максимальная скорость будут
ОСТОРОЖНО
меньше.
Сразу после выключения двигателя
Для преодоления последствий падения
моторное масло очень горячее. Контакт с
мощности на больших высотах над уровнем
моторным маслом или попадание его на
моря могут потребоваться различные
одежду может вызвать ожоги.
регулировки зубчатых колес приводной цепи и
клиноременной передачи, что поможет
избежать ухудшения рабочих характеристик и
ускоренного износа. Если Вы собираетесь
65

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XCS00482
После эксплуатации снегохода дайте
ВНИМАНИЕ
двигателю поработать на холостых оборотах
Не запускайте двигатель при чрезмерном
не менее 10 секунд, прежде чем заглушить
или недостаточном количестве масла в
его.
масляном баке. Это может привести к
3.
Снимите капот и правую боковую
выплескиванию масла или повреждению
крышку. (Порядок снятия см. на стр. 59.)
двигателя.
4.
Отсоедините разъем указателя уровня
Обязательно замените моторное масло
масла. ВНИМАНИЕ: Перед снятием
после первых 800 км (500 миль) пробега и
крышки маслоналивного патрубка
впоследствии заменяйте его через каждые
отсоедините указатель уровня масла, в
4000 км (2500 миль) или в начале нового
противном случае кабель может
сезона, иначе произойдет быстрый износ
перекрутиться и повредиться. [XCS00452]
двигателя.
Патрон масляного фильтра необходимо
заменять после первых 800 км (500 миль)
пробега и далее каждые последующие
20000 км (12000 миль).
Чтобы проверить уровень масла в
двигателе
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

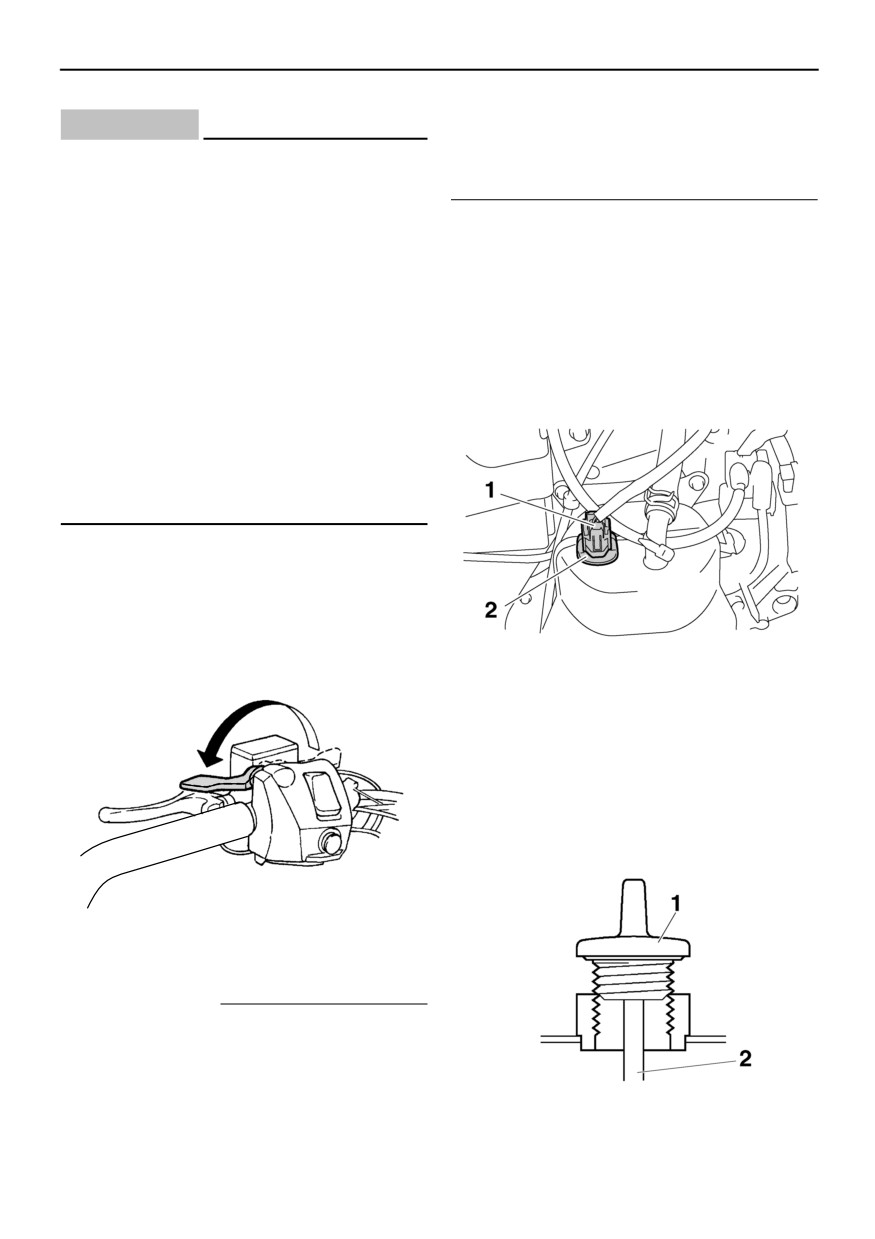

1.
Разъем указателя уровня масла
2.
Крышка маслоналивного патрубка
5.
Снимите крышку маслоналивного
патрубка, вытрите как следует
масломерный щуп, вставьте его обратно в
отверстие маслоналивного патрубка (не
вкручивая), а затем снова извлеките,
чтобы проверить уровень масла.
2.
Включите двигатель, прогрейте его в
течение 10-15 минут, а затем выключите.
ПРИМЕЧАНИЕ
Двигатель также можно прогреть,
эксплуатируя снегоход в течение 10-15
минут.
1. Крышка маслоналивного патрубка
2. Масломерный щуп
66

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2.
Включите двигатель, прогрейте его в
ПРИМЕЧАНИЕ
течение нескольких минут, а затем

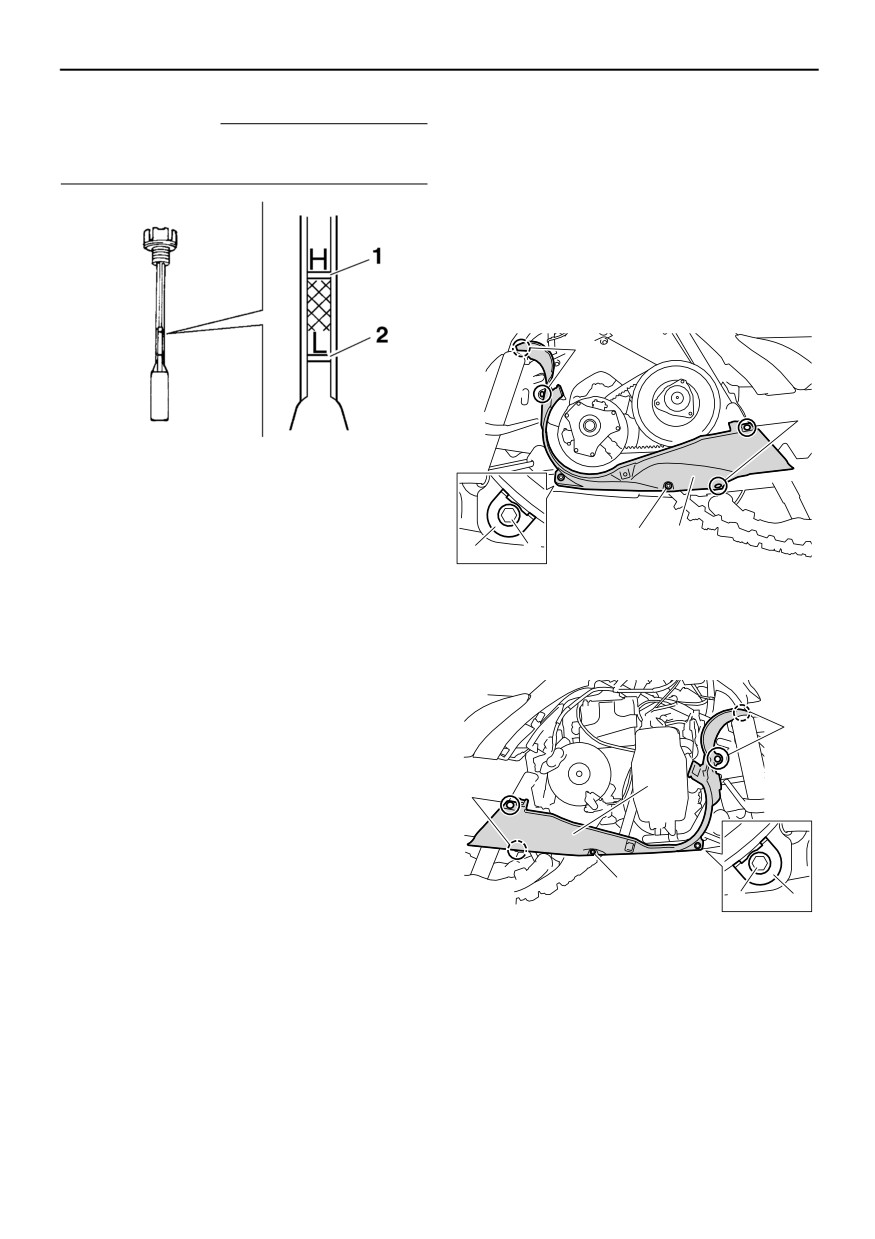

Уровень моторного масла должен быть между
выключите.
отметками “H” и “L” на масломерном щупе.
3.
Снимите капот, левую боковую крышку,
правую боковую крышку и кожух
привода. (Порядок снятия см. на стр. 27 и
59.)
4.
Снимите левую нижнюю крышку, правую
нижнюю крышку и нижнюю панель.
2
2

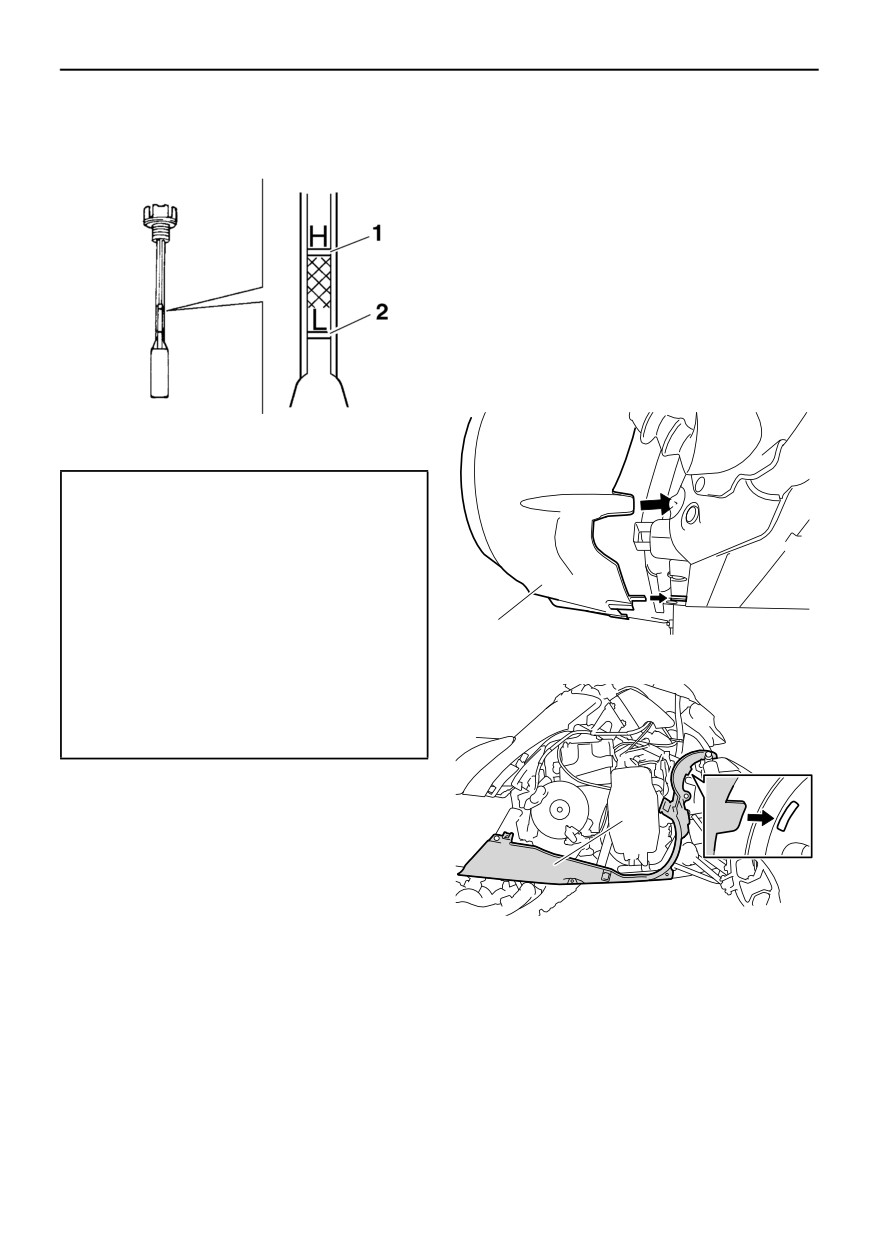

1.
Отметка уровня “H”
2.
Отметка уровня “L”
6.
Если уровень моторного масла ниже
отметки “L”, добавьте масла
3
1
рекомендованного типа до отметки “H”.
4
3
(Информация о рекомендованных типах
1.
Левая нижняя крышка
масла находится на стр. 97.)
2.
Быстроразъемный фиксатор
ВНИМАНИЕ: Заливая масло, следите
3.
Болт
4.
Шайба
за тем, чтобы не превысить отметку
уровня “H” на масломерном щупе.
Используйте только масло
рекомендованного типа. (См. стр. 97.)
2
Следите за тем, чтобы в масляный бак
не попали посторонние предметы.
1
2
[XCS00462]
7.
Вставьте масломерный щуп в отверстие
маслоналивного патрубка и затяните
крышку маслоналивного патрубка.
3
8.
Подсоедините разъем указателя уровня
3
4
масла.
1.
Правая нижняя крышка
2.
Быстроразъемный фиксатор
9.
Установите на место правую крышку и
3.
Болт
капот.
4.
Шайба
Для замены моторного масла (с
заменой или без замены патрона
масляного фильтра)
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
67

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2
1
1
2
2

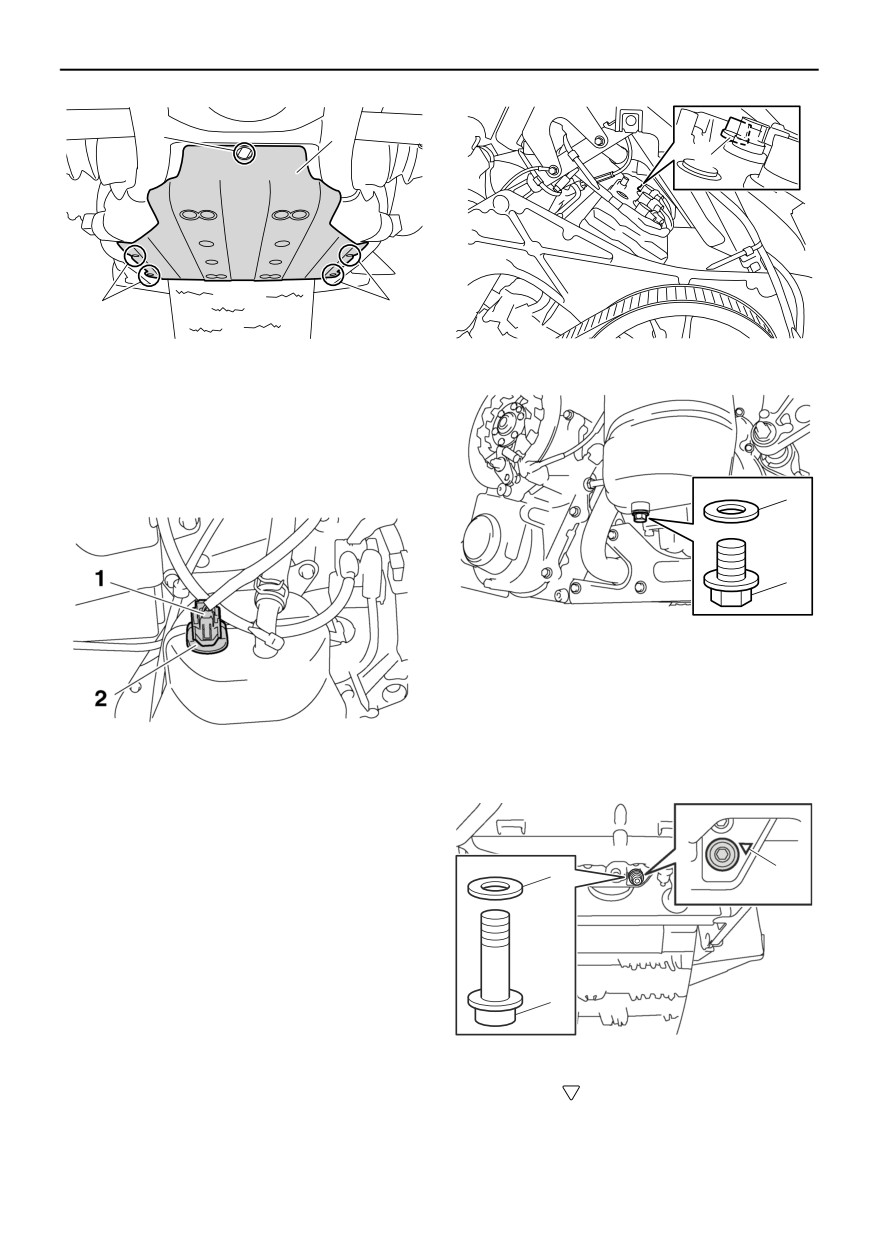

1. Нижняя панель
1. Крышка головки цилиндров
2. Быстроразъемный фиксатор
5.
Поставьте под масляный бак масляный
поддон для сбора отработанного масла.
6.
Отсоедините разъем указателя уровня
масла.
2
1
1. Болт слива моторного масла (из масляного
бака)
2. Прокладка
8.
Поставьте под двигатель масляный
поддон для сбора отработанного масла.
1. Разъем указателя уровня масла
9.
Извлеките болт слива моторного масла и
2. Крышка маслоналивного патрубка
прокладку и слейте масло из картера.
7.
Снимите крышку маслоналивного
патрубка и крышку головки цилиндров,
затем снимите болт слива моторного
2
3
масла с прокладкой, чтобы слить масло из
масляного бака.
1
1. Болт слива моторного масла (из картера)
2. Прокладка
3. Отметка “
68

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка

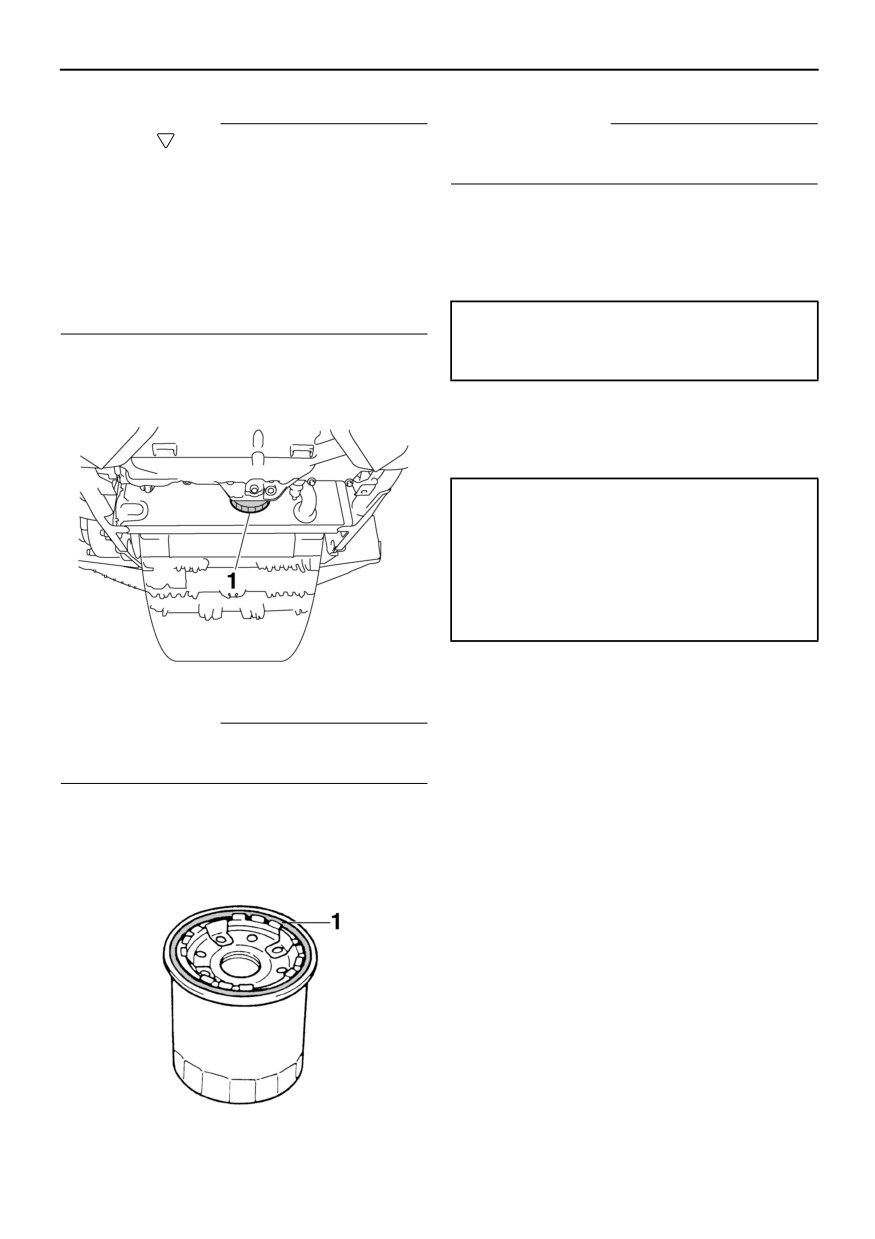

ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Символ “
” отпечатан на картере рядом с
Убедитесь, что уплотнительное кольцо
болтом слива моторного масла из картера.
установлено правильно.
Избавляйтесь от отработанного моторного
12. Установите новый патрон масляного
масла в соответствии с местными
фильтра при помощи гаечного ключа для
правовыми нормами.
масляного фильтра и затяните его с
Если вы не собираетесь заменять патрон
указанным крутящим моментом.
масляного фильтра, пропустите пункты
10-12.
Крутящий момент затяжки:
Патрон масляного фильтра:
10. Извлеките патрон масляного фильтра при
17 Нм (1.7 м·кгс, 12 фут·фунт силы)
помощи гаечного ключа для масляного
фильтра.
13. Установите болты слива моторного масла
с новыми прокладками, а затем затяните
их до нужного момента затяжки.
Крутящие моменты затяжки:
Болт слива моторного масла (из
картера):
10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)
Болт слива моторного масла (из
масляного бака):
16 Нм (1.6 м·кгс, 12 фут·фунт силы)
14.
Залейте 2.0 л (2.11 амер. кварты, 1.76 англ.
1. Патрон масляного фильтра
кварты) рекомендуемого моторного масла
ПРИМЕЧАНИЕ
в масляный бак, а затем установите и
Гаечный ключ для масляного фильтра можно
затяните крышку маслоналивного
приобрести у дилера фирмы Yamaha.
патрубка и крышку головки цилиндров.
15.
Включите двигатель, прогрейте его в
11. Нанесите тонкий слой моторного масла на
течение нескольких минут, а затем
уплотнительное кольцо нового патрона
выключите.
масляного фильтра.
16.
Снимите крышку маслоналивного
патрубка, а затем добавьте необходимое
количество масла рекомендованного типа
до отметки уровня “H” на масломерном
щупе. (Процедура проверки уровня
описана выше.) ВНИМАНИЕ: Заливая
масло, следите за тем, чтобы не
превысить отметку уровня “H” на
масломерном щупе. Используйте
только масло рекомендованного типа.
1. Уплотнительное кольцо
69

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
(См. стр. 97.) Следите за тем, чтобы в
утечки масла или срабатывания
масляный бак не попали посторонние
предупреждающего индикатора
предметы. [XCS00462]
низкого уровня масла во время работы
двигателя немедленно выключите
двигатель и предоставьте снегоход для
проверки дилеру фирмы Yamaha.
Продолжение эксплуатации двигателя
при таких условиях может привести к
его серьезному повреждению. [XCS00471]
20.
Установите нижнюю панель.
21.
Установите правую и левую нижние
крышки.
1. Отметка уровня “H”
2. Отметка уровня “L”
Рекомендуемое моторное масло:
См. стр. 97.
Количество масла:
С заменой патрона масляного фильтра:
3.2 л (3.38 амер. кварты, 2.82 англ.
кварты)
Без замены патрона масляного
фильтра:
1
1.
Правая нижняя крышка
3.0 л (3.17 амер. кварты, 2.64 англ.
кварты)
Общее количество:
3 .9 л (4.12 амер. кварты, 3.43 англ.
кварты)
17. Установите и закрутите крышку
маслоналивного патрубка.
1
18. Включите двигатель и дайте ему
поработать несколько минут на холостых
оборотах, проверяя его на отсутствие
утечки масла. При обнаружении утечки
1.
Правая нижняя крышка
немедленно выключите двигатель и
проверьте правильность установки болта
слива моторного масла, болта слива из
масляного бака, крышки головки
цилиндров и крышки маслоналивного
патрубка.
19. Выключите двигатель, после чего
подсоедините обратно разъем указателя
уровня масла. ВНИМАНИЕ: В случае
70

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
против часовой стрелки до стопора. Эта
процедура позволяет стравить остаточное
давление. Когда шипящий звук
прекратится, нажмите на крышку,
одновременно поворачивая ее против
часовой стрелки, и снимите ее.
1
1. Левая нижняя крышка
1. Крышка радиатора

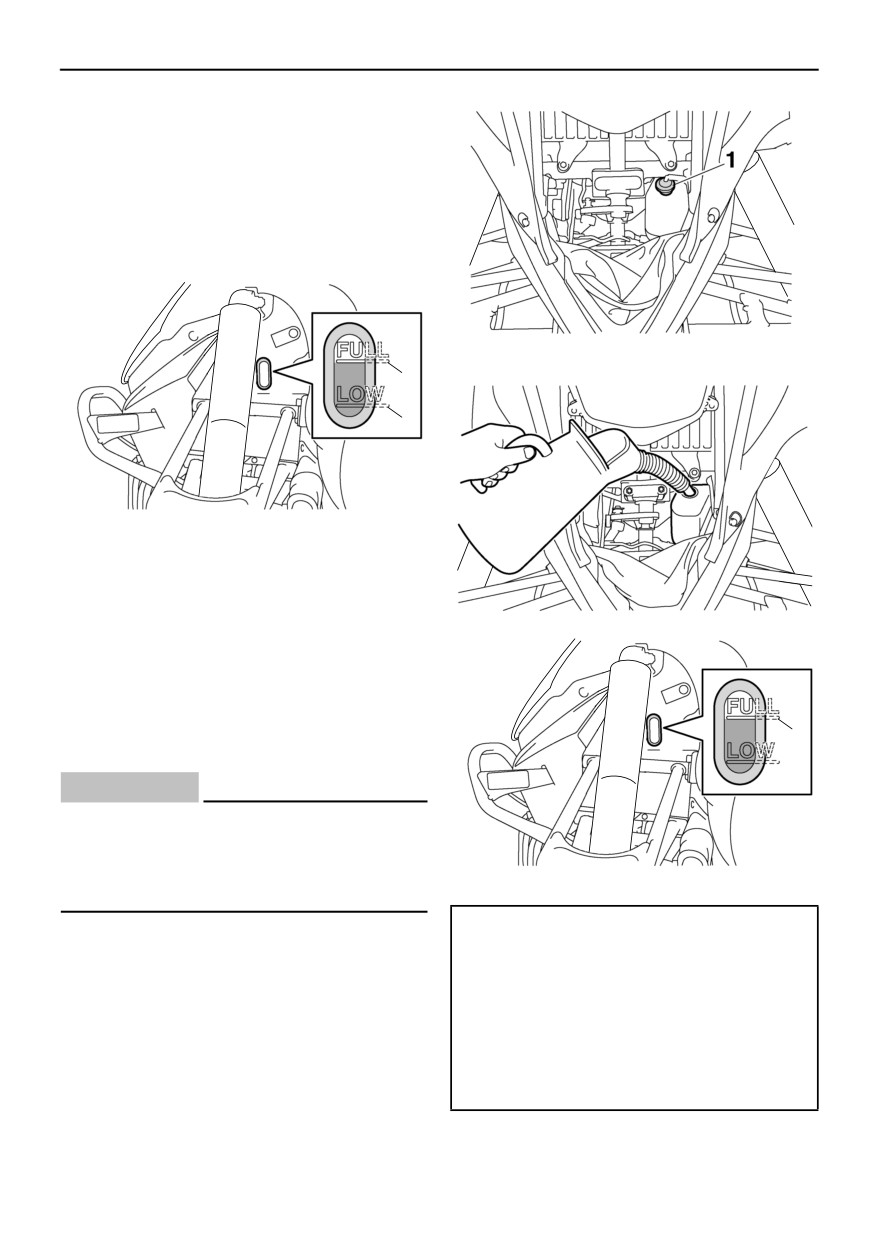

Чтобы проверить уровень
охлаждающей жидкости
1
1.
Поместите снегоход на ровную
1. Левая нижняя крышка
поверхность и поставьте его на
22. Установите кожух привода, правую
стояночный тормоз.
боковую крышку, левую боковую крышку
2.
Проверяйте уровень охлаждающей
и капот.
жидкости в бачке, когда двигатель
XSU12828
холодный. Если уровень охлаждающей
Система охлаждения
жидкости опустился ниже отметки
Проверяйте уровень охлаждающей жидкости
“LOW”, добавьте охлаждающей
перед каждой поездкой. Кроме того, из
жидкости до отметки “FULL”.
системы охлаждения должен стравливаться
(Дополнительную информацию см. в
воздух с периодичностью, указанной в карте
следующем разделе “Добавление
периодического технического обслуживания и
охлаждающей жидкости”.)
смазки.
ВНИМАНИЕ: Если нет охлаждающей
XWS00390
жидкости, используйте вместо нее
ОСТОРОЖНО
дистиллированную воду или мягкую
Не снимайте крышку радиатора, когда
водопроводную воду. Не пользуйтесь
двигатель горячий. Вырвавшиеся под
жесткой или соленой водой, поскольку
давлением пар и брызги горячей жидкости
это может повредить двигатель. Если
могут вызвать сильные ожоги.
вместо охлаждающей жидкости
Когда двигатель остынет, положите на
используется вода, то при первой же
крышку радиатора толстую тряпку или
возможности замените ее охлаждающей
полотенце и медленно поверните крышку
жидкостью, иначе система охлаждения
71

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
не будет защищена от мороза и
коррозии. Если вода была добавлена в
охлаждающую жидкость, обратитесь к
дилеру Yamaha, чтобы он проверил
содержание антифриза в охлаждающей
жидкости, иначе снизится ее
эффективность. [XCS00492]
1. Крышка бачка охлаждающей жидкости
1
2
1. Отметка “FULL” (полный)
2. Отметка “LOW” (низк.)
Стравливание воздуха из системы
охлаждения
Из системы нужно стравить воздух, если бачок
охлаждающей жидкости пуст, а также если в
системе охлаждения обнаружен воздух или
утечка жидкости. Обратитесь к дилеру фирмы
Yamaha.
1
XCS00500
ВНИМАНИЕ
Эксплуатация двигателя после
неправильно выполненного стравливания
воздуха из системы охлаждения может
1. Отметка “FULL” (полный)
вызвать его перегрев и серьезную поломку.
Рекомендуемый антифриз:
Добавление охлаждающей жидкости
Высококачественный антифриз на
1.
Поместите снегоход на ровную
основе этиленгликоля, содержащий
ингибиторы коррозии
поверхность и поставьте его на
Соотношение антифриза и воды в смеси:
стояночный тормоз.
3:2
2.
Снимите капот. (Порядок снятия см. на
Общее количество:
стр. 59.)
4.90 л (5.18 амер. кварты, 4.31 англ.
3.
Снимите крышку бачка охлаждающей
кварты)
жидкости и долейте охлаждающей
жидкости до отметки “FULL”.
72

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
4.
Запустите двигатель и добавляйте

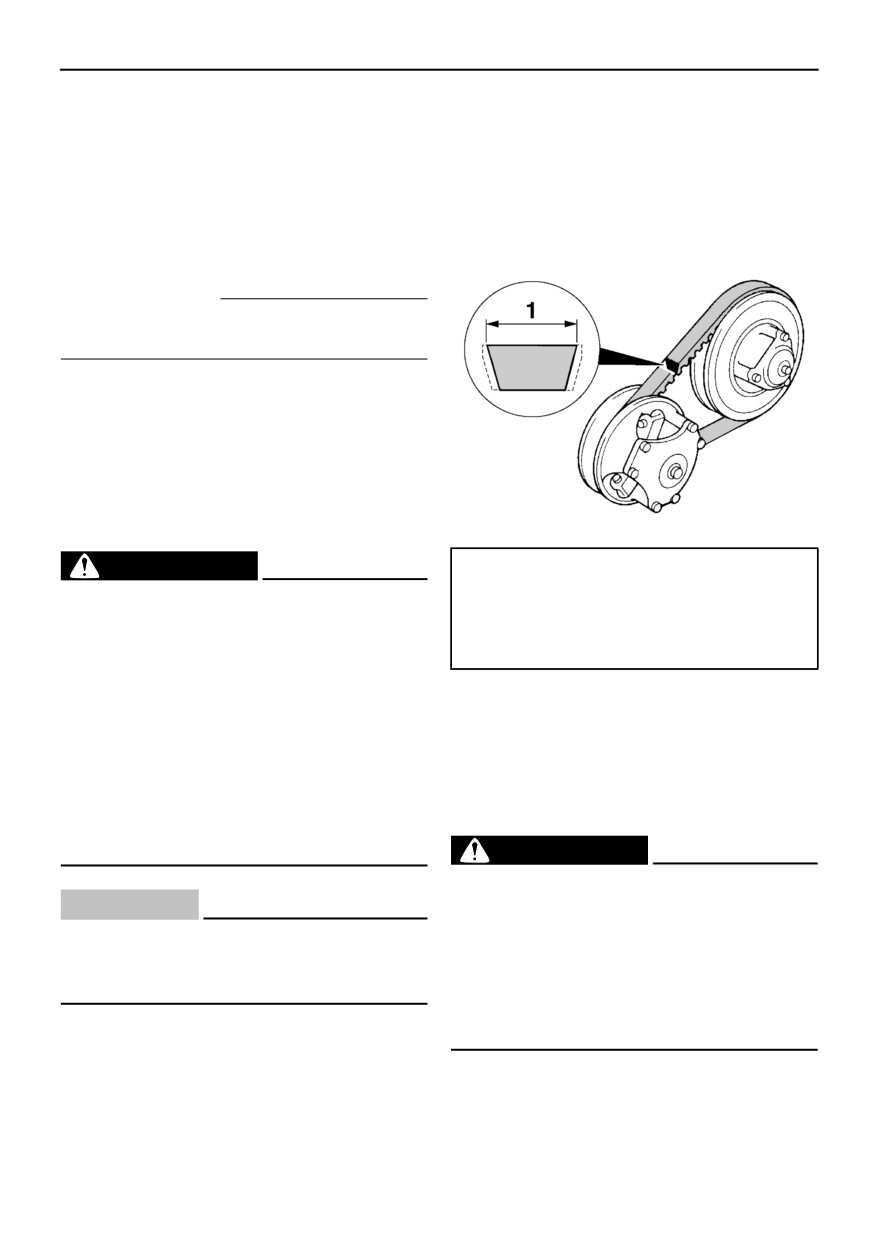

Чтобы проверить клиновой ремень
охлаждающую жидкость, пока ее уровень
1.
Снимите капот и левую крышку, а затем
не стабилизируется, а затем выключите
снимите кожух привода. (Порядок снятия
двигатель.
см. на стр. 27 и 59.)
5.
Проверьте систему на отсутствие утечек
2.
Проверьте клиновой ремень на отсутствие
жидкости. В случае утечки охлаждающей
износа и повреждений. В случае
жидкости установите ее причину.
необходимости замените.
ПРИМЕЧАНИЕ
При обнаружении утечек охлаждающей
жидкости обратитесь к дилеру фирмы Yamaha.
6.
Заполните бачок охлаждающей жидкости
до отметки “FULL”.
7.
Установите крышку бачка охлаждающей
жидкости.
8.
Установите капот.
XSU12067
Клиновой ремень
1. Предел износа клинового ремня
XWS00402
ОСТОРОЖНО
Ширина нового клинового ремня:
34.5 мм (1.36 дюйм)
Прикосновение к вращающимся
Предел износа клинового ремня по
клиновому ремню или деталям сцепления
ширине:
может стать причиной тяжелой травмы
32.5 мм (1.28 дюйм)
или гибели. Никогда не включайте
двигатель, если снят кожух привода.
3.
Установите кожух привода, а затем
Перед эксплуатацией снегохода убедитесь
установите левую боковую крышку и
в надежности установки кожуха привода,
капот.
чтобы избежать тяжелой травмы или

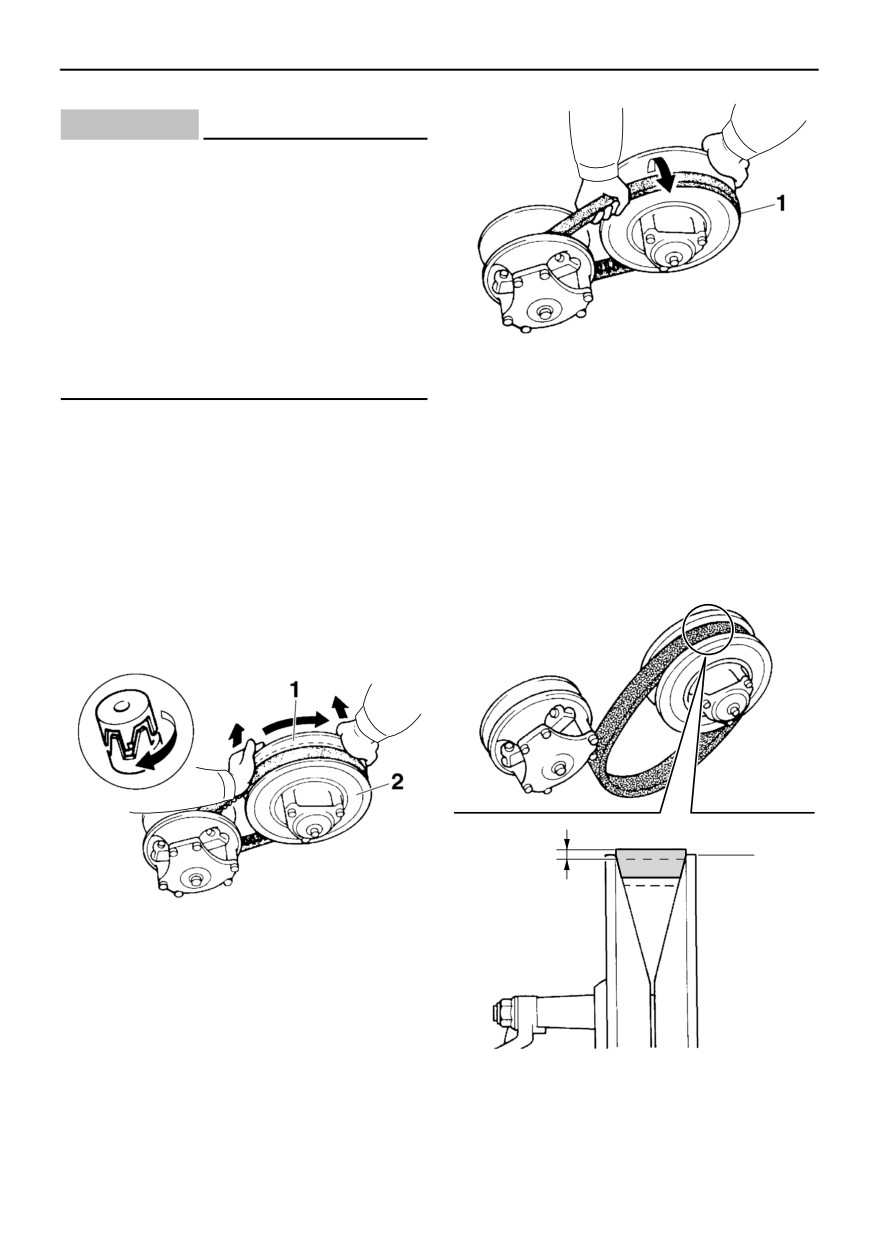

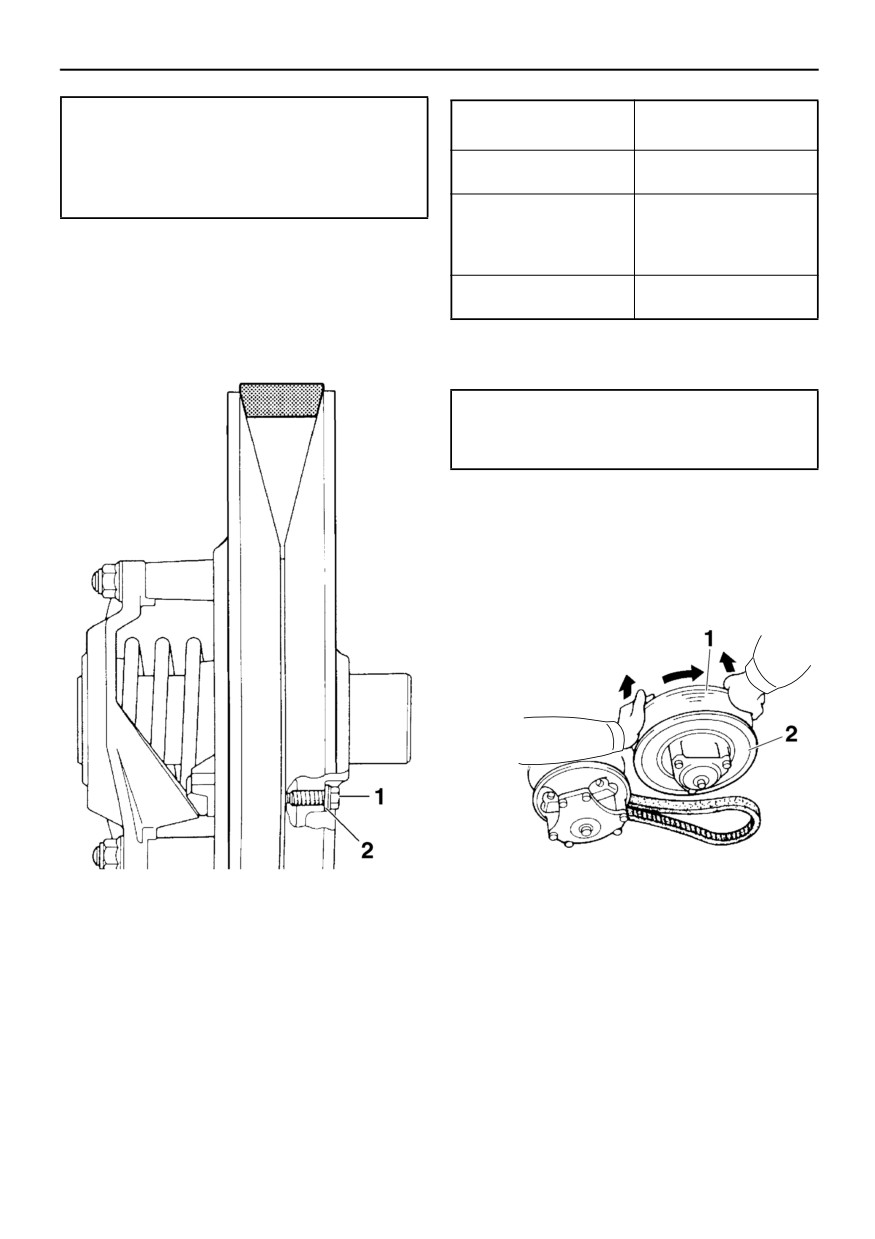

Чтобы заменить и отрегулировать
гибели, к которым могут привести
клиновой ремень
оторвавшийся во время эксплуатации
XWS00411
клиновый ремень или другие детали.
ОСТОРОЖНО
XCS00830
При установке нового клинового ремня
ВНИМАНИЕ
убедитесь, что он правильно расположен. В
Никогда не включайте двигатель, если снят
противном случае могут измениться
клиновой ремень. При этом могут быть
обороты включения сцепления ременной
повреждены детали сцепления.
передачи и снегоход может неожиданно
начать движение после запуска двигателя,
Проверяйте клиновой ремень перед каждой
что может привести к аварии.
поездкой.
73

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XCS00511
ВНИМАНИЕ
По мере того, как клиновой ремень
изнашивается, положение ремня будет
меняться. Если положение клинового
ремня выходит за пределы заданных
технических требований, его следует
отрегулировать, чтобы обеспечить
надлежащие характеристики сцепления.
Для выполнения этой регулировки
предоставьте снегоход дилеру фирмы
1.
Клиновой ремень
Yamaha.
5.
Снимите его с вторичного и первичного
шкивов.
1.
Поместите снегоход на ровную
6.
Временно наденьте новый ремень только
поверхность и поставьте его на
на вторичный шкив, после чего измерьте
стояночный тормоз.
положение его внешней поверхности. Не
2.
Снимите капот и левую крышку, а затем
перетягивайте ремень между щеками;
снимите кожух привода. (Порядок снятия
подвижная и неподвижная щеки должны
см. на стр. 27 и 59.)
касаться друг друга.
3.
Поверните скользящий (вторичный) шкив
по часовой стрелке и надавите на него так,
чтобы он отделился от фиксированного
(вторичного) шкива.
2
1
1. Подвижная щека вторичного шкива
2. Неподвижная щека вторичного шкива
4.
Стяните клиновой ремень с неподвижной
щеки вторичного шкива.
1. Край вторичного шкива
2. Стандартное положение клинового ремня
74

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Стандартное положение внешней
Положение клинового
Регулировка
поверхности клинового ремня:
ремня
От 1.5 мм (0.06 дюйма) выше края
Более 1 .5 мм ( 0 .06
Снимите
вторичного шкива до 0.5 мм (0.02
дюйма) выше края
проставочную шайбу.
дюйма) ниже края
От 1.5 мм (0.06
Не требуется
дюйма) выше края до
(правильное
7.
При неправильном положении внешней
0 .5 мм ( 0 .02 дюйма)
положение) .
ниже края
поверхности клинового ремня измените
Более 0 .5 мм ( 0 .02
Добавьте
ее, сняв или добавив проставочную шайбу
дюйма) ниже края
проставочную шайбу.
на каждый регулировочный болт
клинового ремня.
8.
Затяните регулировочные болты
клинового ремня.
Момент затяжки регулировочного болта
клинового ремня:
10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)
9.
Наденьте ремень на первичный шкив.
10. Поверните скользящий (вторичный) шкив
по часовой стрелке и надавите на него так,
чтобы он отделился от фиксированного
(вторичного) шкива.
1. Подвижная щека вторичного шкива
2. Неподвижная щека вторичного шкива
1. Регулировочный болт положения клинового
ремня
11. Наденьте ремень между скользящим
2. Проставочная шайба
(вторичным) и фиксированным
(вторичным) шкивами.
75

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
до требуемого уровня необходимое
количество масла рекомендуемого типа.
ВНИМАНИЕ: Следите за тем, чтобы в
картер приводной цепи не попали
посторонние предметы. [XCS00531]

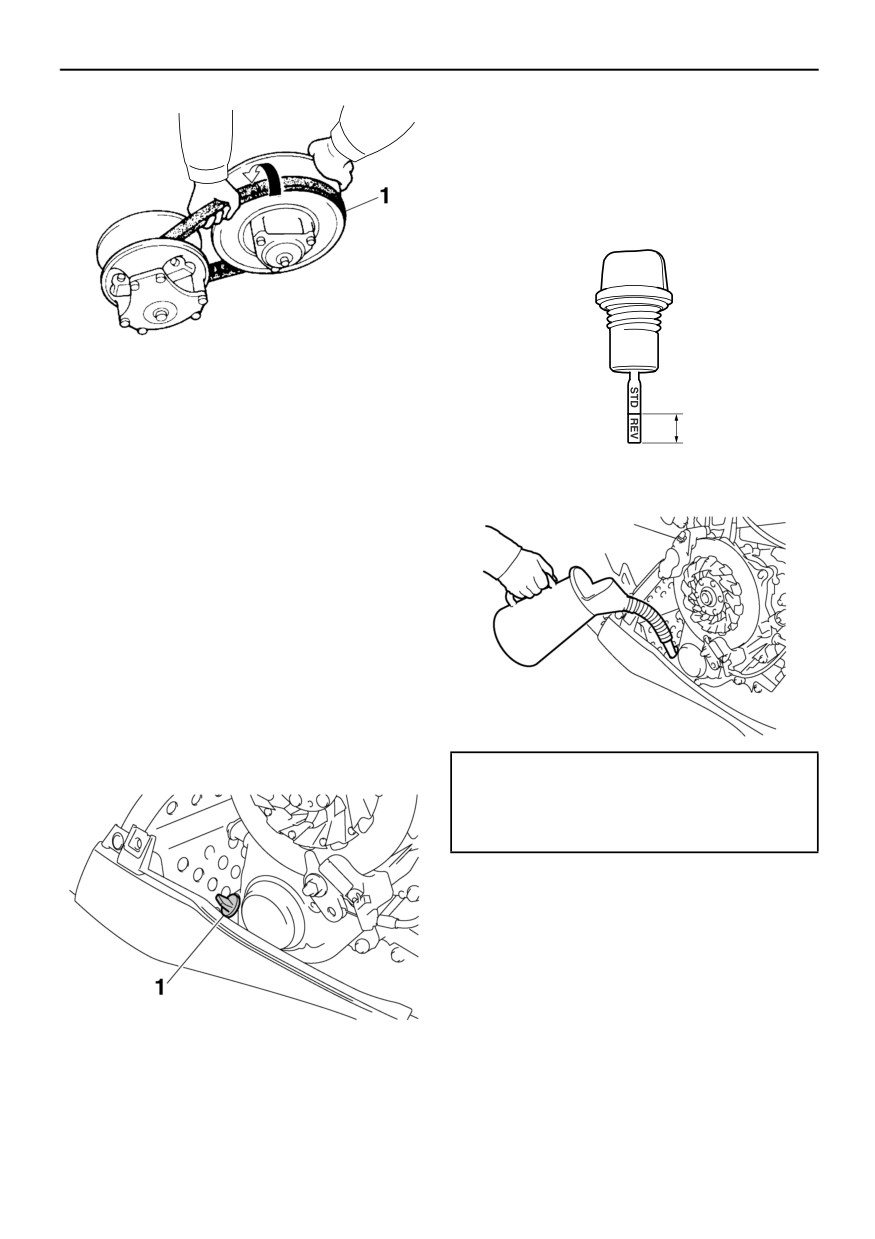

1. Клиновой ремень
12. Установите кожух привода, а затем
установите левую боковую крышку и
капот.
1
XSU12834
Картер приводной цепи
1. Пределы уровня масла
Чтобы проверить уровень масла в
картере приводной цепи
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 59.)
3.
Извлеките масломерный щуп, протрите
его чистой ветошью, а затем вставьте
назад в отверстие маслоналивного
патрубка.
Рекомендованное масло для приводной
цепи:
Трансмиссионное масло SAE 75W или
80W API GL-3
5.
Вставьте масломерный щуп.
6.
Установите на место правую крышку и
капот.
Чтобы отрегулировать натяжение цепи
1.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 59.)
1.
Масломерный щуп
2.
Ослабьте контргайку.
4.
Выньте масляный щуп и убедитесь, что
уровень масла находиться между метками
в нижней части щупа. Если масло не
доходит до нижнего конца щупа, добавьте
76

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
3.
Вручную поворачивайте регулировочный
Предоставьте снегоход дилеру фирмы
болт натяжения цепи по часовой стрелке
Yamaha для технического осмотра и
до тех пор, пока он не перестанет
ремонта тормозной системы.
закручиваться пальцами, после чего
Проверьте работу тормоза, начав движение на
ослабьте его на 1/4 поворота.
малой скорости. Если тормоз не обладает
надлежащей способностью к торможению,
проверьте его на износ и утечку тормозной
жидкости. (Дополнительную информацию см.
в следующем разделе.)
Проверка тормозных колодок
Проверьте тормозные колодки на износ в
соответствии с описанной ниже процедурой.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
1.

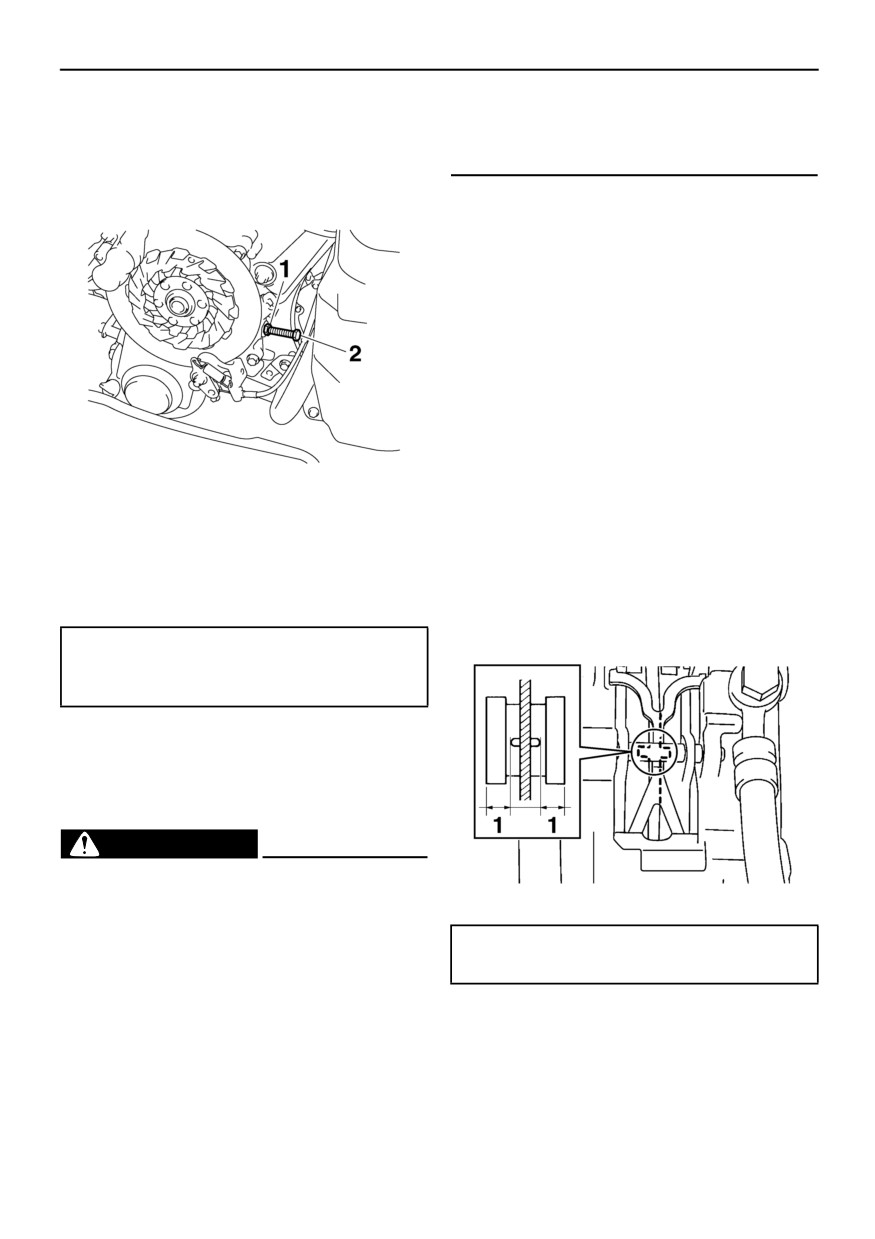

Контргайка
стояночный тормоз.
2.
Регулировочный болт натяжения цепи
2.
Снимите капот и правую боковую
4.
Удерживая регулировочный болт
крышку. (Порядок снятия см. на стр. 59.)
натяжения цепи при помощи гаечного
3.
Проверьте тормозные колодки на износ.
ключа, заверните контргайку до
Если износ колодок достиг предела,
указанного значения момента затяжки.
обратитесь к дилеру фирмы Yamaha для
их замены.
Крутящий момент затяжки:
Контргайка:
25 Нм (2.5 м·кгс, 18 фут·фунт силы)
5.
Установите на место правую крышку и
капот.
XSU13541
Тормоз и стояночный тормоз
XWS00440
ОСТОРОЖНО
Ощущение мягкости, “рыхлости”
действия рычага тормоза
1.
Предел износа тормозных колодок
свидетельствует о неисправности в
Предел износа тормозных колодок:
тормозной системе.
4.7 мм (0.19 дюйм)
При обнаружении каких-либо
неисправностей в тормозной системе не
4.
Установите на место правую крышку и
пользуйтесь снегоходом. Во время
капот.
движения может произойти отказ
тормоза, что может привести к аварии.
77

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Проверка накладок стояночного
4.
Поворачивайте регулировочный болт
тормоза
стояночного тормоза в ту или другую
Проверьте накладки стояночного тормоза на
сторону, чтобы отрегулировать длину
износ в соответствии с описанной ниже
троса.
процедурой.
1.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 59.)
2.
Проверьте накладки стояночного тормоза
1
на износ, измерив их толщину. Если износ
5
накладок достиг предела, обратитесь к
дилеру фирмы Yamaha для их замены.
2
3
4
1.

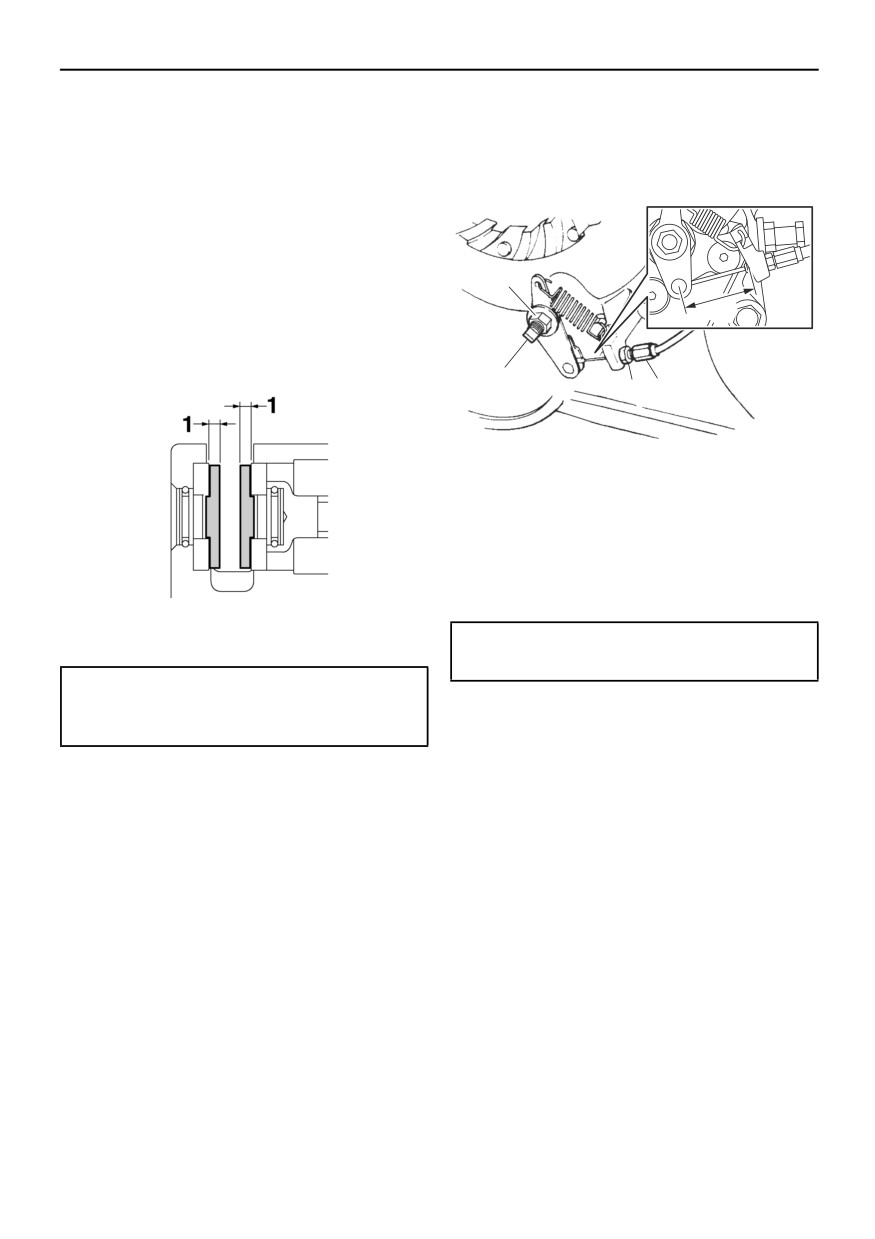

Контргайка регулировочного болта колодки
стояночного тормоза
2.
Регулировочной болт колодки стояночного
тормоза
3.
Контргайка троса стояночного тормоза
4.
Регулировочный болт троса стояночного
тормоза
5.
Длина троса стояночного тормоза
1. Предельный износ колодки стояночного
тормоза
Длина троса стояночного тормоза:
43.5-46.5 мм (1.713-1.831 дюйм)
Предельный износ колодки стояночного
тормоза:
5.
Затяните контргайку троса стояночного
1 .2 мм (0.047 дюйм)
тормоза.
6.
Поворачивайте регулировочный болт
3.
Установите на место правую крышку и
стояночного тормоза в ту или другую
капот.
сторону для регулировки зазора между
Чтобы отрегулировать стояночный тормоз
колодками и тормозным диском.
По мере износа накладок стояночного тормоза
может возникнуть необходимость в их
регулировке для обеспечения требуемой
тормозной характеристики.
1.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 59.)
2.
Ослабьте контргайку и регулировочный
болт колодки стояночного тормоза.
3.
Ослабьте контргайку троса стояночного
тормоза.
78

















содержание      ..     1      2      3      4      ..
