Снегоход Yamaha RX10PXT (RX10ST2). Руководство пользователя (2015 год) - часть 3





-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11462
Карта периодического технического обслуживания для системы
контроля выхлопа
Техническое обслуживание элементов, отмеченных звездочками, должно производиться
дилером фирмы Yamaha, так как для этого требуются специальные инструменты, данные и
технический опыт.
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Проверить состояние.
Отрегулировать зазор и
Свечи зажигания
очистить.
56
В случае необходимости
замените.
Проверьте и отрегулируйте
Каждые 40000 км ( 25000
Клапанный зазор
зазор клапанов при холодном
61
миль)
двигателе.
Проверить вентиляционный
шланг на наличие трещин и
Система вентиляции
повреждений.
картера
В случае необходимости
замените.
Проверить топливный шланг на
наличие трещин и
Топливопровод
повреждений.
В случае необходимости
замените.
Проверьте синхронизацию .
Впрыск топлива
При необходимости
отрегулировать.
Проверить на утечки.
*
Система выпуска
При необходимости затянуть
или заменить прокладку.
49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11566
Карта общего технического обслуживания и смазки
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Замените ( перед сливом
Моторное масло
61
прогреть двигатель).
Каждые
Патрон масляного
20000 км
Замените.
61
фильтра двигателя
( 12000
миль)
Проверить уровень
охлаждающей жидкости .
Система охлаждения
65
При необходимости стравить
воздух из системы охлаждения.
Проверьте работоспособность
устройства , свободный ход
кабеля и положение шкива.
Система EXUP
В случае необходимости
отрегулируйте или замените
кабели.
Проверить включение и
скорость переключения
передач.
При любом изменении
При необходимости
высоты над уровнем
отрегулировать.
моря.
Проверить шкивы на износ и
наличие повреждений.
Первичное и
Проверить пригрузы/ролики и
вторичное
втулки на износ — для
зацепление
первичного.
Проверить контактные
башмаки/втулки на износ — для
вторичного .
В случае необходимости
замените.
Смазать рекомендуемой
смазкой.
После первых 500 км
Проверить провисание цепи.
( 300 миль) и далее
Приводная цепь
При необходимости
70
каждые 800 км ( 500
отрегулировать.
миль).
Масло для
Проверить уровень масла.
70
*
приводной цепи
Заменить.
70
50

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Рычаг
Смажьте рекомендуемой
переключения
смазкой.
передач
При необходимости
отрегулировать свободный ход
72
Тормоз и
и/или заменить колодки.
стояночный тормоз
См. ПРИМЕЧАНИЕ
Заменить тормозную жидкость .
72
после таблицы.
Проверить плавность хода.
Тросы управления
79
Смазать, если требуется.
Проверить на легкость
Установка дискового
свободного хода.
Каждые 1600 км ( 1000
тормоза
Смазать ось рекомендуемой
миль)
смазкой.
Проверить на износ и наличие
Обратная ведущая
повреждений.
74
звездочка
В случае необходимости
замените.
Проверить на износ и наличие
Направляющие
повреждений.
76
гусеницы
В случае необходимости
замените.
Проверить на износ и наличие
повреждений.
Лыжи и полозья
75
В случае необходимости
замените.
Проверить расхождение лыж .
Система рулевого
При необходимости
76
управления
отрегулировать.
Проверить люфты
Рулевые
подшипниковых узлов.
подшипники
Смазать рекомендуемой
смазкой.
Лыжи и передние
Смажьте рекомендуемой
79
амортизаторы
смазкой.
Смазать рекомендуемой
Компонент подвески
79
смазкой.
После первых 500 км
Проверить провисание.
( 300 миль) и далее
*
Приводная гусеница
При необходимости
76
каждые 800 км ( 500
отрегулировать.
миль).
51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
• Убедитесь, что все гайки , болты
Соединения и
и винты надежно затянуты.
83
крепежные детали
• Затяните, если необходимо.
Аккумуляторная
• Проверить состояние.
*
83
батарея
• При необходимости зарядить.
ПРИМЕЧАНИЕ
Тормозная система:
z После снятия главного тормозного цилиндра и цилиндра суппорта всегда проверяйте
тормозную жидкость. Регулярно проверяйте уровень тормозной жидкости и добавляйте в
случае необходимости.
z Раз в два года меняйте масляные уплотнения главного тормозного цилиндра и цилиндра
суппорта.
z Каждые четыре года или при наличии трещин или повреждений заменяйте тормозной шланг.
52

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11743
можно было выполнить мелкий ремонт.

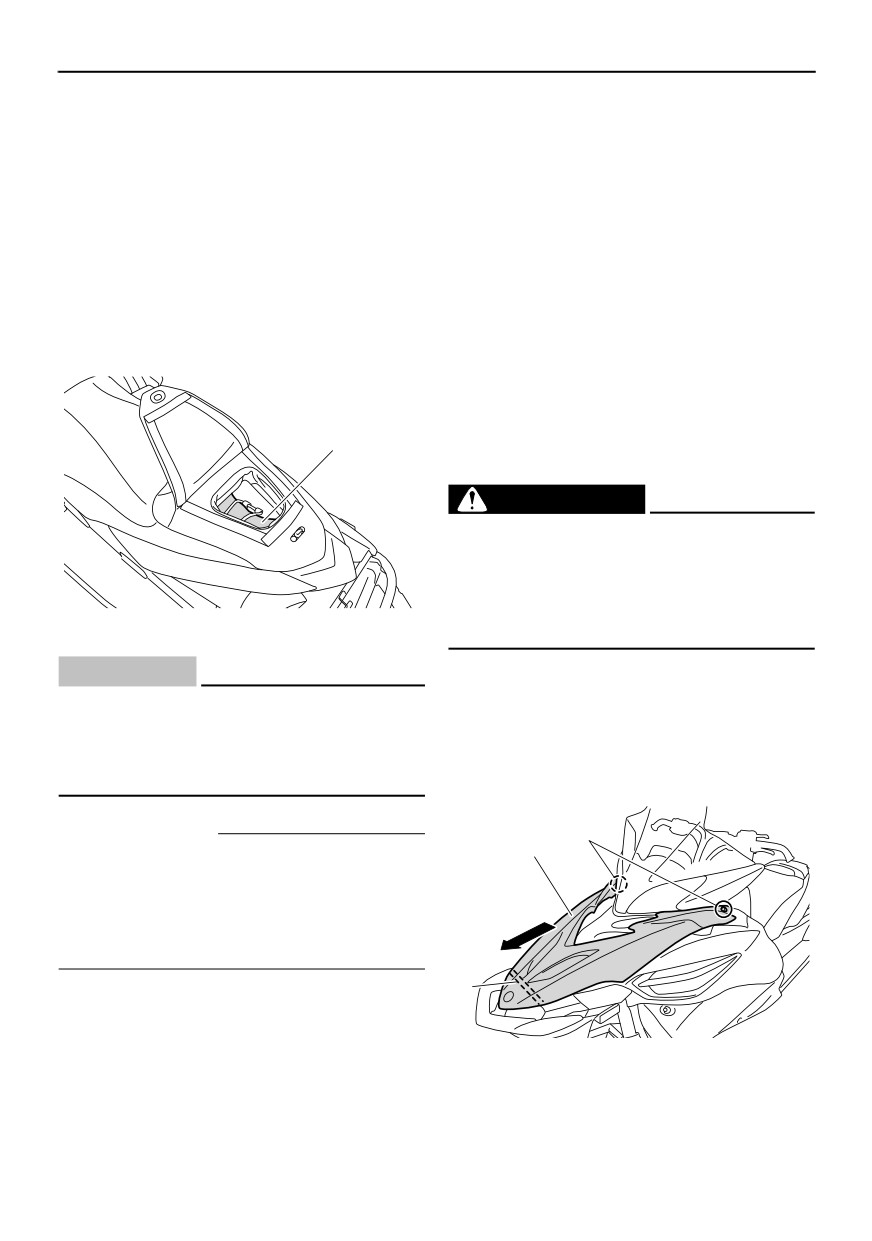

Комплект инструментов
Необходимо постоянно иметь при себе
Приведенная в настоящем руководстве
следующее:
информация об обслуживании и входящие в
z Фонарь
комплект инструменты помогут Вам в
z Рулон пластиковой ленты
проведении профилактического обслуживания
z Стальную проволоку
и мелкого ремонта. В то же время для
z Буксировочный трос
надлежащего выполнения определенных работ
z Клиновой ремень
по обслуживанию могут понадобиться
z Электрические лампочки
дополнительные инструменты, например,
При выезде на дальнее расстояние следует
динамометрический ключ.
также взять с собой дополнительный запас
топлива.
XSU12897
Снятие и установка капота и
1
крышек
XWS00092
ОСТОРОЖНО
Перед началом эксплуатации убедитесь,
что капот и крышки надежно закреплены.
Ослабленный капот или крышка могут
сдвинуться и привести к потере
1. Комплект инструментов
управления.
XCS00361
ВНИМАНИЕ
Капот
Перед пуском двигателя убедитесь, что
Чтобы снять капот
комплект инструментов как следует
Открепите фиксаторы, медленно
установлен в держателе и прочно
приподнимите капот, и отсоедините его от
закреплен.
опоры.
ПРИМЕЧАНИЕ
1
Если у Вас нет динамометрического ключа,
2
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.
XSU14231
3
Рекомендуемое оборудование
Желательно брать с собой запасные части и
1. Замок
другое необходимое оборудование во время
2. Капот
езды на снегоходе, чтобы при необходимости
3. Стойка капота
53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка

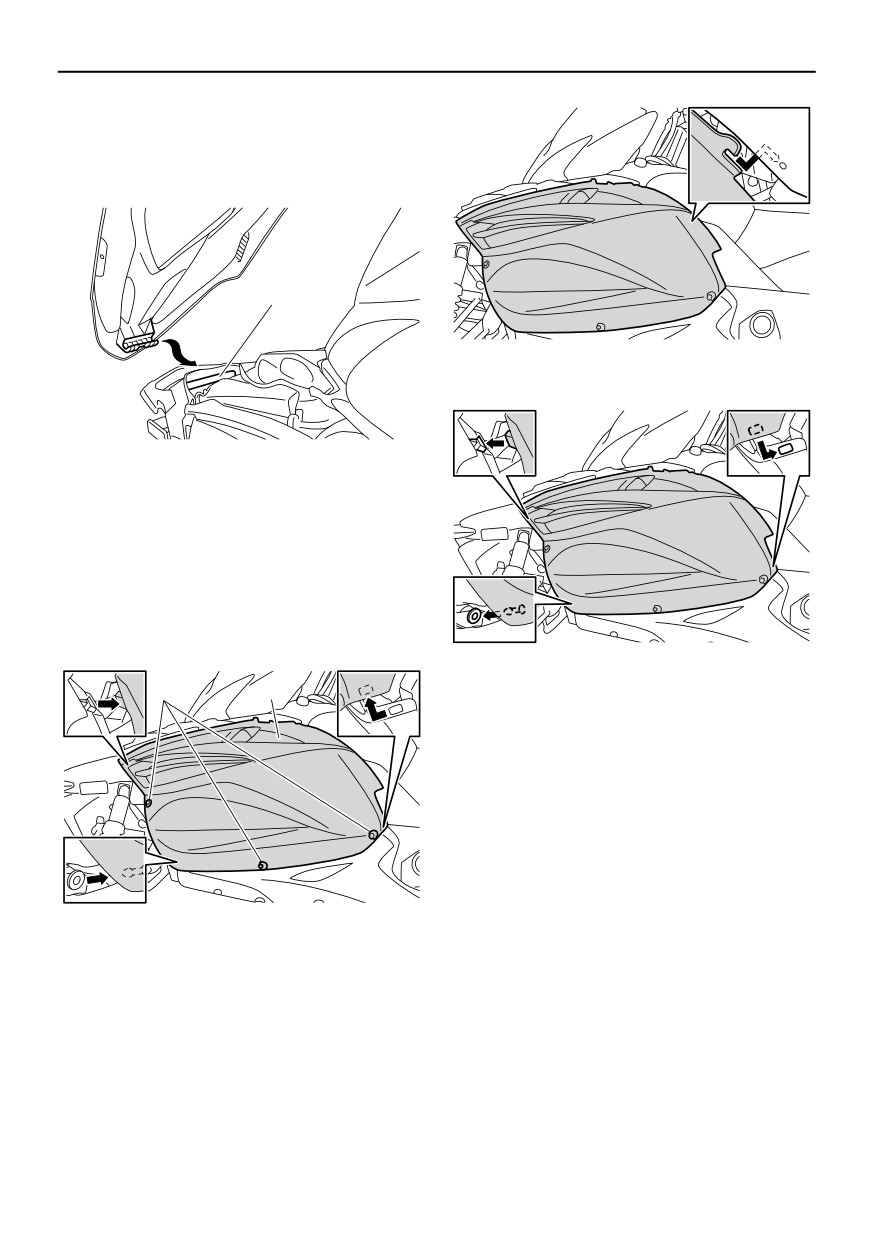

Чтобы установить капот
Зацепите край капота за стойку, медленно
опустите капот на место, а затем затяните
фиксаторы.
1
2.
Вставьте выступы на боковой крышке в
пазы, как показано на рисунке.
1. Стойка капота
Левая и правая боковые крышки
Чтобы снять боковую крышку
1.
Снимите капот. (См. приведенный выше
порядок действий.)
2.
Ослабьте фиксаторы, в указанных местах
потяните наружу, а затем сдвиньте
боковую крышку вперед, чтобы ее снять.
3.
Затяните крепления.
1
2
4.
Установите капот.

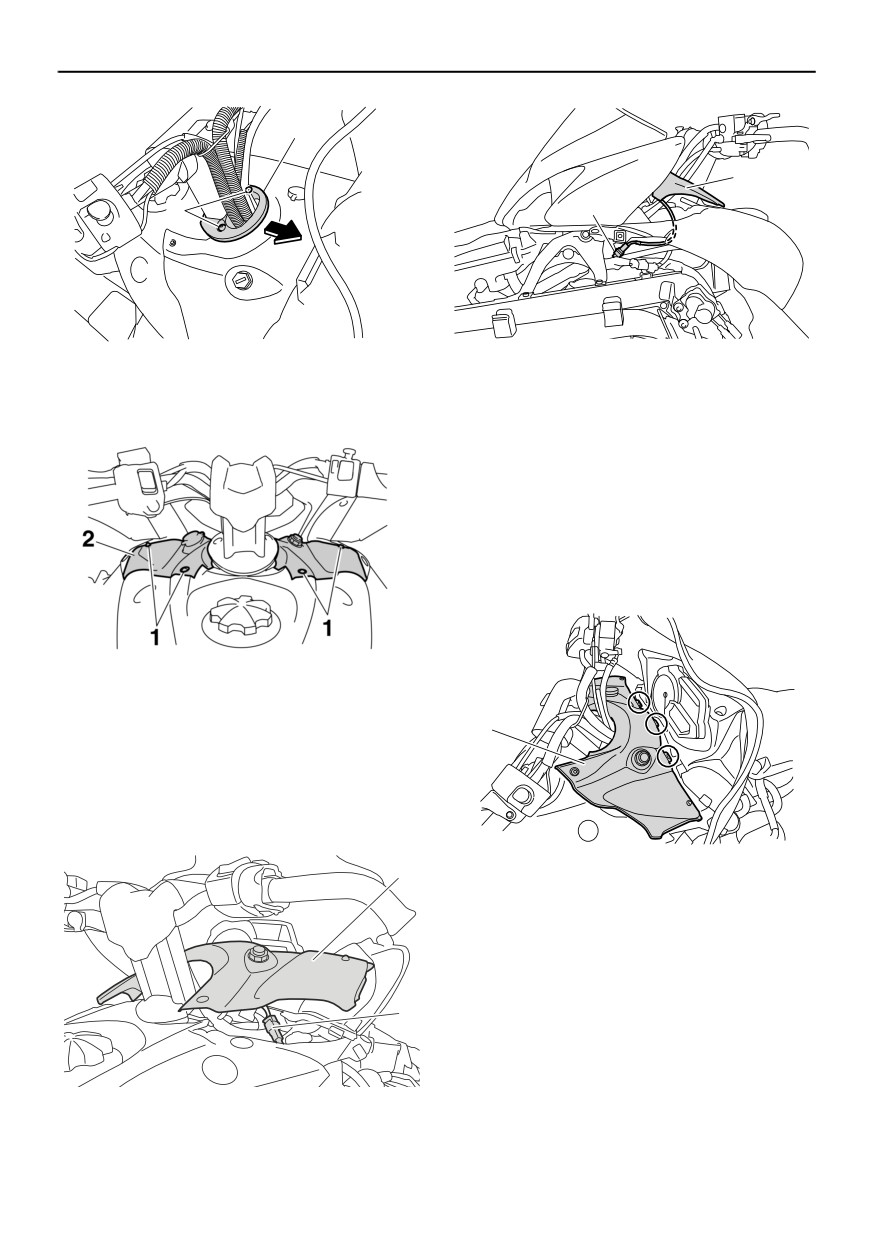

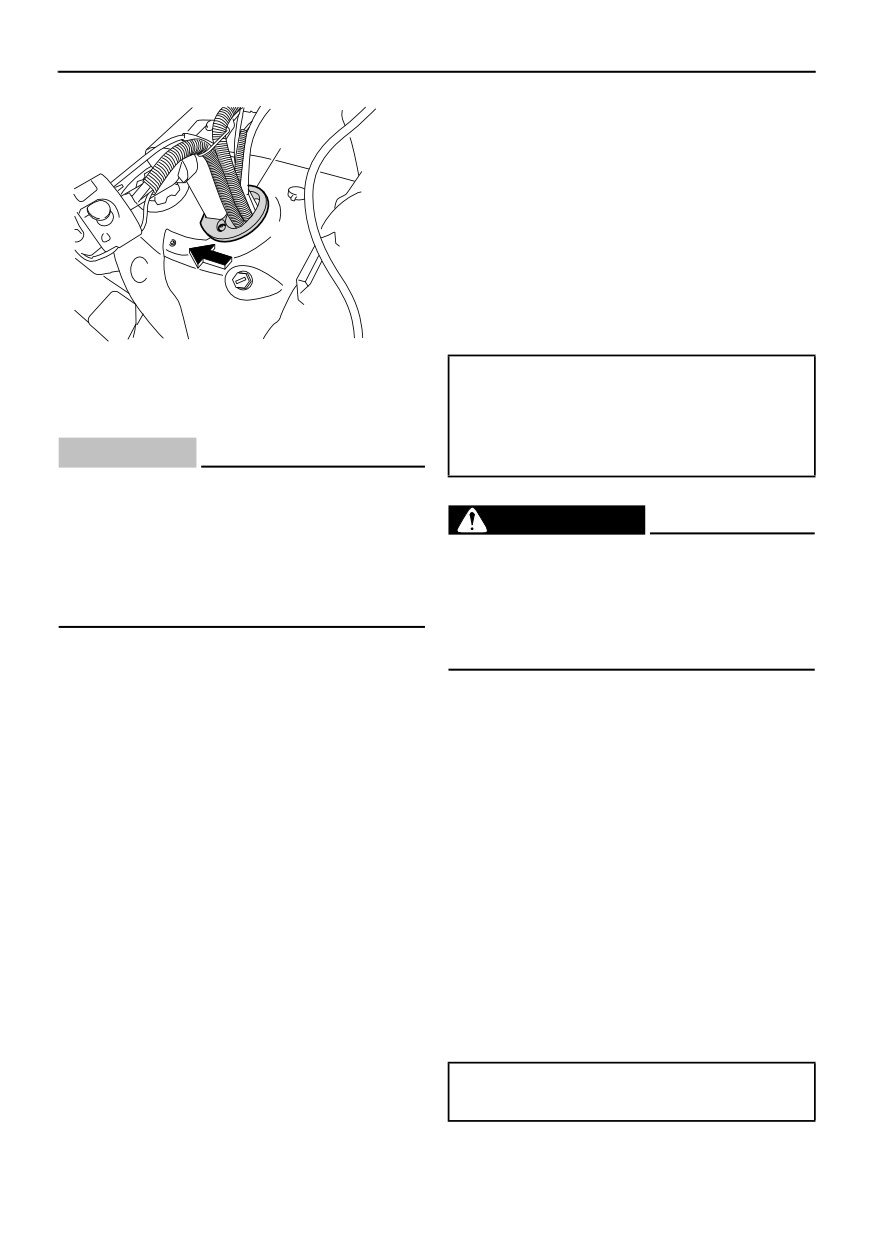

Верхняя крышка
Чтобы снять верхнюю крышку
1.
Снимите капот и левую боковую крышку.
(См. приведенный выше порядок
действий.)
2.
Открутите винты и снимите
направляющую кабелей.
1. Замок
2. Левая боковая крышка
Чтобы установить боковую крышку
1.
Вставьте выступ на задней части боковой
крышки в отверстие в крышке топливного
бака.
54

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2
1
2
1
1. Винт
1. Верхняя крышка
2. Направляющая кабелей
2. Разъем гнезда для подключения к источнику
постоянного тока
3.
Ослабьте винты быстрых креплений.
Чтобы установить верхнюю крышку
1.
Подсоедините разъем главного
переключателя и дополнительный
гнездовой разъем для постоянного тока.
2.
Установите верхнюю крышку на место,
при этом необходимо вставить выступы
на крышке в пазы крепления фары.
1. Винт быстроразъемного крепления
2. Верхняя крышка
4.
Поднимите заднюю часть верхней
1
крышки, отсоедините разъем главного
переключателя и дополнительный
гнездовой разъем для постоянного тока,
после чего снимите крышку.
1. Верхняя крышка
1
3.
Затяните винты быстрых креплений.
4.
Пропустите тормозной шланг, трос
дроссельной заслонки, трос стояночного
тормоза, а также жгут проводки через
направляющую для кабелей, а затем
2
поместите направляющую в исходное
положение и вверните винты.
1. Верхняя крышка
2. Разъем главного переключателя
55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Предоставьте снегоход дилеру фирмы Yamaha
для технического осмотра и возможного
1
ремонта.
Необходимо периодически извлекать и
осматривать свечи зажигания, потому что от
нагрева и образования нагара происходит
постепенная эрозия и разрушение свечей. Если
при необходимости замены Вы не
располагаете свечой того же типа, обратитесь
к дилеру фирмы Yamaha.
1. Направляющая кабелей
Рекомендуемая свеча зажигания:
5.
Установите на место левую крышку и
Производитель:
капот.
NGK
XCS00373
Модель:
ВНИМАНИЕ
CR9EB
z Перед установкой капота и крышек
XWS00711
убедитесь, что все кабели, шланги и
ОСТОРОЖНО
провода проложены правильно.
В двигателе должны использоваться свеча
z При установке капота и крышек
зажигания и колпачок свечи зажигания
обязательно надежно затяните
только установленных типов. В противном
крепления.
случае T.O.R.S. не будет работать должным
XSU11785
образом.
Проверка свечей зажигания
Свечи зажигания являются важными деталями

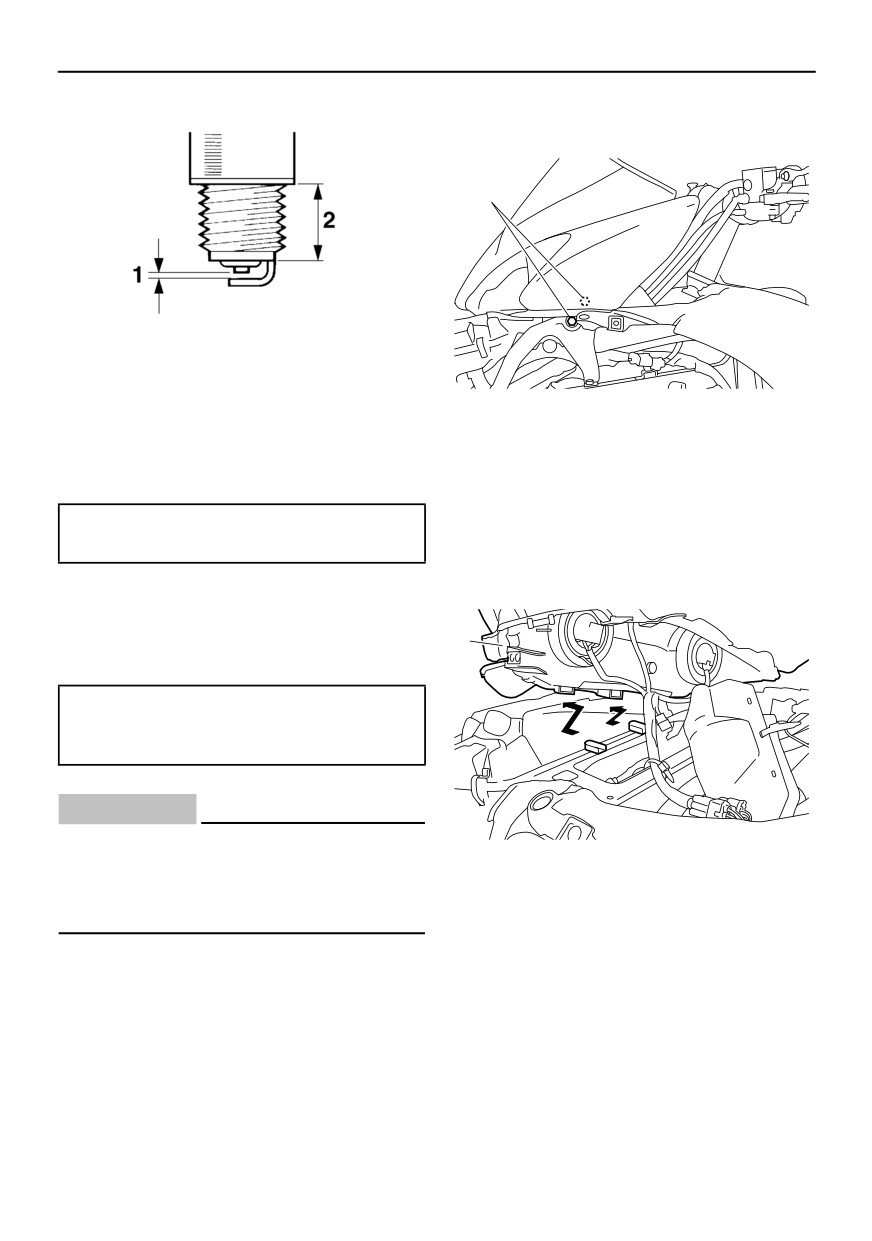

Длина резьбовой части у разных свечей
двигателя, проверка которых не представляет
зажигания различна. За длину резьбовой части
сложности. Состояние свечей зажигания
принимается расстояние от седла под
обычно отражает состояние двигателя.
прокладку свечи до конца резьбы. Если длина
Проверьте окраску белого фарфорового
резьбовой части слишком велика, может
изолятора центрального электрода. В
произойти перегрев и поломка двигателя. Если
идеальном случае изолятор должен быть
длина резьбовой части слишком мала,
светло-коричневым, что свидетельствует о
возможно быстрое загрязнение свечи и
том, что двигатель снегохода работает
снижение эффективности работы двигателя.
нормально. Если цвет изолятора какой-либо
Кроме того, из-за слишком короткой резьбы на
свечи явно отличается от указанного, то в
ее открытом участке образуется нагар,
двигателе, возможно, имеется неисправность.
приводящий к местному перегреву в камере
Например, очень белый изолятор
сгорания и повреждению резьбы. Всегда
центрального электрода, вероятно, указывает
используйте свечи с указанной длиной
на утечку всасываемого воздуха в контуре
резьбовой части.
образования топливовоздушной смеси или на
Длина резьбовой части свечи зажигания:
неисправность карбюратора данного
19.0 мм (0.75 дюйм)
цилиндра. Не пытайтесь самостоятельно
диагностировать неисправности такого рода.
56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
3.

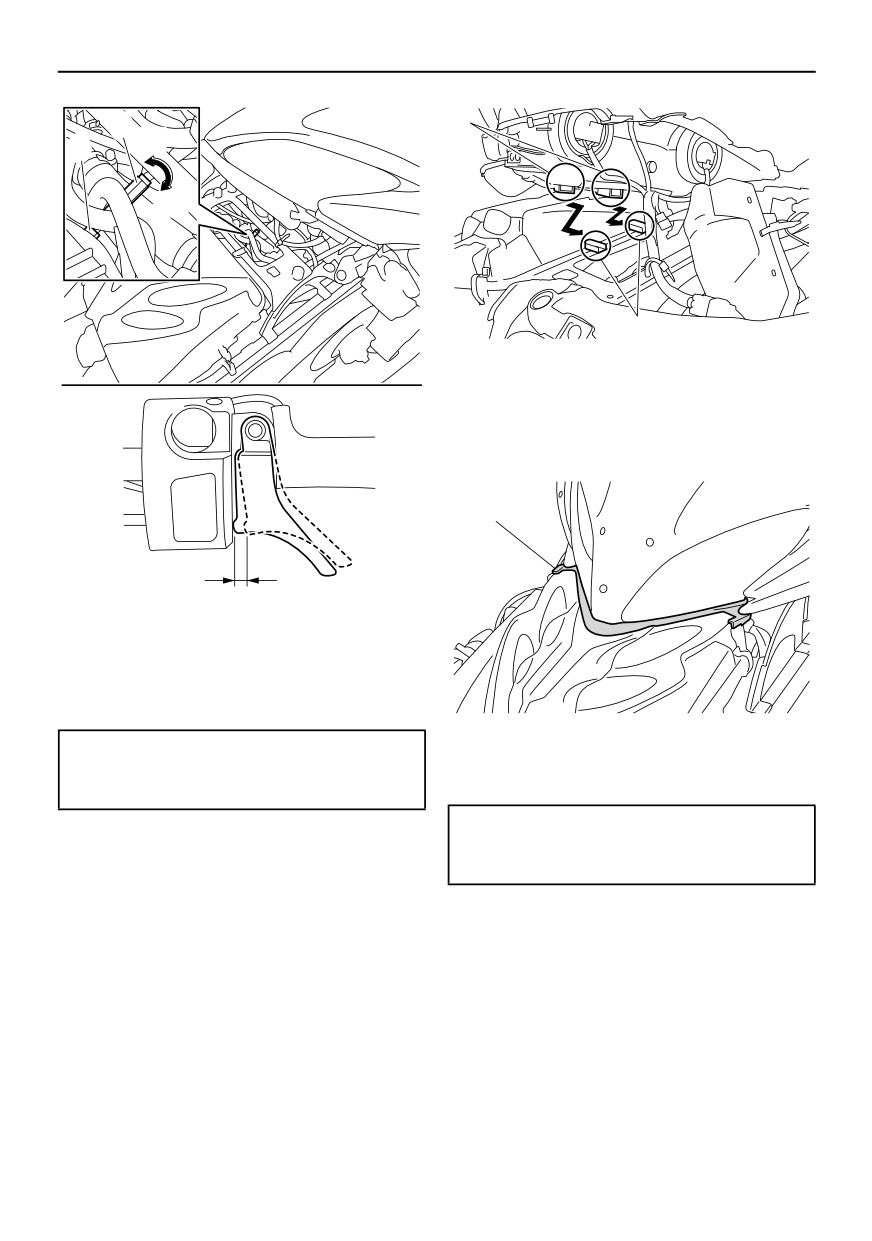

Выкрутите болты фары, расположенные с
двух сторон снегохода.
1
1. Искровой зазор свечи зажигания
2. Длина резьбовой части свечи зажигания
Перед установкой свечи всегда измеряйте
1.
Болт крепления фар
искровой зазор с помощью проволочного
4.
Отсоедините фары, как показано на
толщиномера и регулируйте его в
рисунке, после чего поднимите их и
соответствии с указанным значением.
отведите вперед, подальше от крышки
корпуса воздушного фильтра.
Искровой зазор свечи зажигания:
ВНИМАНИЕ: При перемещении фар
0 .7-0.8 мм ( 0.028-0.031 дюйм)
будьте внимательны, чтобы не
При установке свечи всегда протирайте
поцарапать снегоход. [XCS00921]
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
1
указанным крутящим моментом.
Крутящий момент затяжки свечи
зажигания:
13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)
XCS00383
ВНИМАНИЕ
Убедитесь, что колпачки свечей зажигания
1.
Передняя фара
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
5.
Ослабьте контргайку.
из-за вибрации двигателя.
6.
Чтобы увеличить свободный ход рычага
дроссельной заслонки, поверните
XSU11839
регулировочный болт в направлении (a).

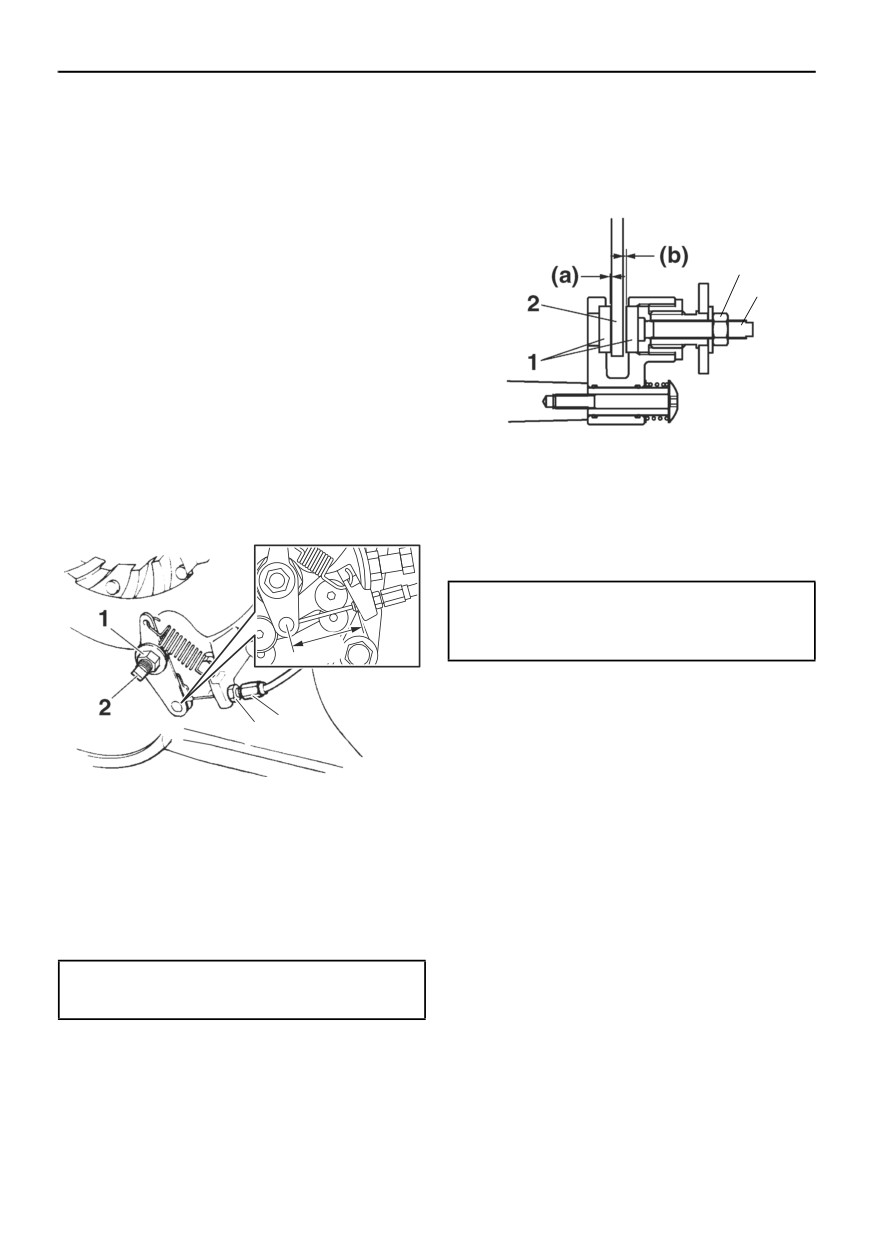

Регулировка свободного хода
Чтобы уменьшить свободный ход рычага
рычага дроссельной заслонки
дроссельной заслонки, поверните
1.
Поместите снегоход на ровную
регулировочный болт в направлении (b).
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 53.)
57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
1
2
(a)
1
(b)
2
1. Паз
2. Выступ
9.
В углубление
в верхней части крышки
корпуса воздушного фильтра установите
уплотнение.
1
3
1. Контргайка
2. Регулировочный болт свободного хода
рычага дроссельной заслонки
3. Свободный ход рычага дроссельной
заслонки
1. Уплотнение
Свободный ход рычага дроссельной
10. Вставьте болты фары и затяните их с
заслонки:
указанным крутящим моментом.
2 .0-3.0 мм ( 0.08-0.12 дюйм)
Крутящий момент затяжки болтов
7.
Затяните контргайку.
передней фары:
8.
Установите фару, при этом выступы на
3.0 Нм (0.30 м·кгс, 2.2 фут·фунт силы)
стойке крепления должны войти в пазы на
нижней части фары.
11. Установите на место верхнюю крышку,
левую и правую боковые крышки и капот.
58

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11864
палец (снизу) между осью поворота

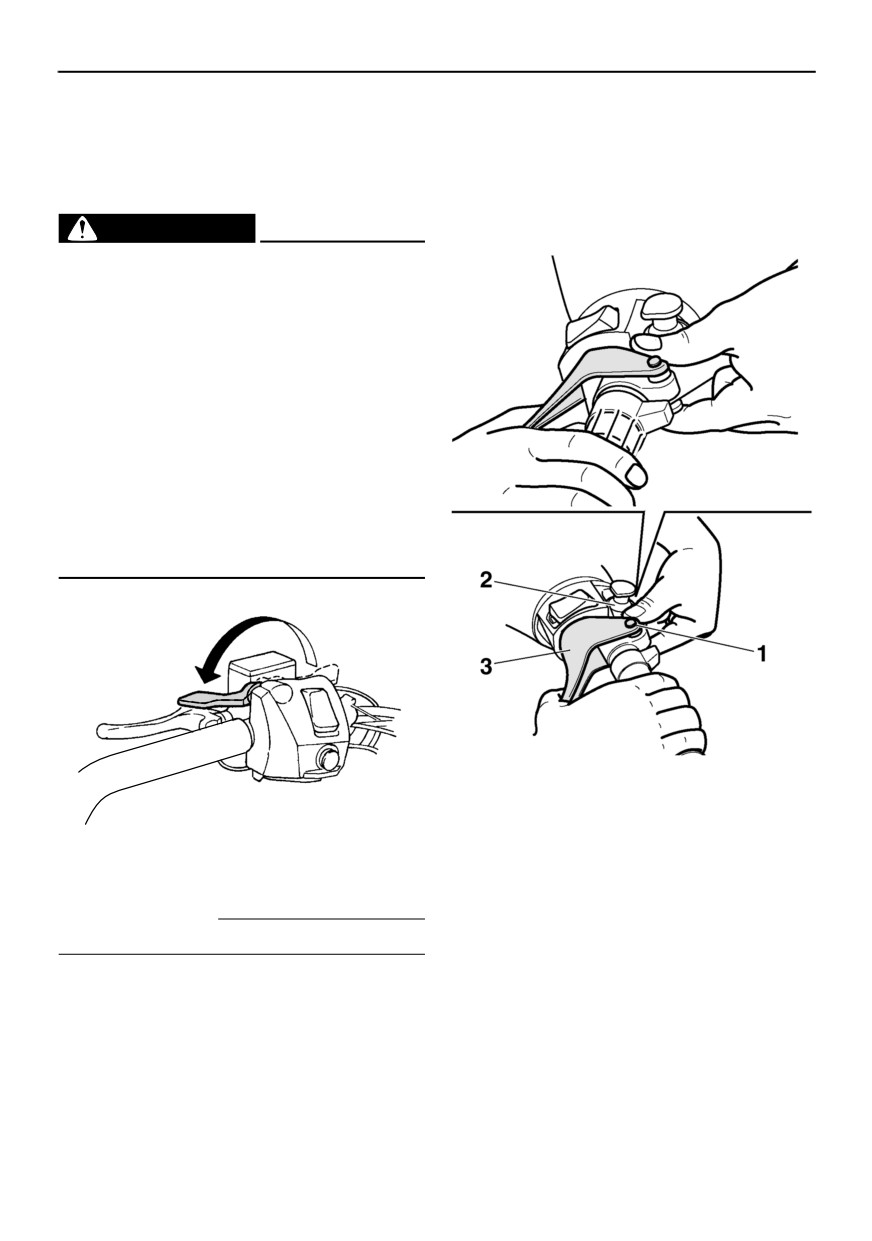

Проверка системы блокировки
рычага дроссельной заслонки и нишей
дроссельной заслонки
выключателя остановки двигателя.
(T.O.R.S.)
Удерживая ось поворота указанным
XWS00353
образом, постепенно надавливайте на
ОСТОРОЖНО
рычаг управления дроссельной заслонкой.
При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:
z Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.
z Убедитесь, что включен стояночный
тормоз.
z Не повышайте обороты двигателя до
момента не включения сцепления.
1. Ось поворота рычага дроссельной заслонки
2. Ниша выключателя двигателя
3. Рычаг дроссельной заслонки
Проверьте действие T.O.R.S.
T.O.R.S. начнет работать, и частота
1.
Запустите двигатель.
вращения двигателя будет
поддерживаться в пределах скорости
ПРИМЕЧАНИЕ
включения сцепления. (Скорость
См. раздел “Пуск двигателя” на стр. 39.
включения сцепления см. на стр. 94.)
2.
Отведите ось поворота рычага
ОСТОРОЖНО! Если частота
дроссельной заслонки от выключателя
вращения двигателя не уменьшается до
дроссельной заслонки, для чего поместите
скорости включения сцепления,
большой палец (сверху) и указательный
выключите двигатель поворотом
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация
59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
снегохода при неисправной системе
T.O.R.S. может стать причиной потери
1
управления. [XWS00363]
XSU11888

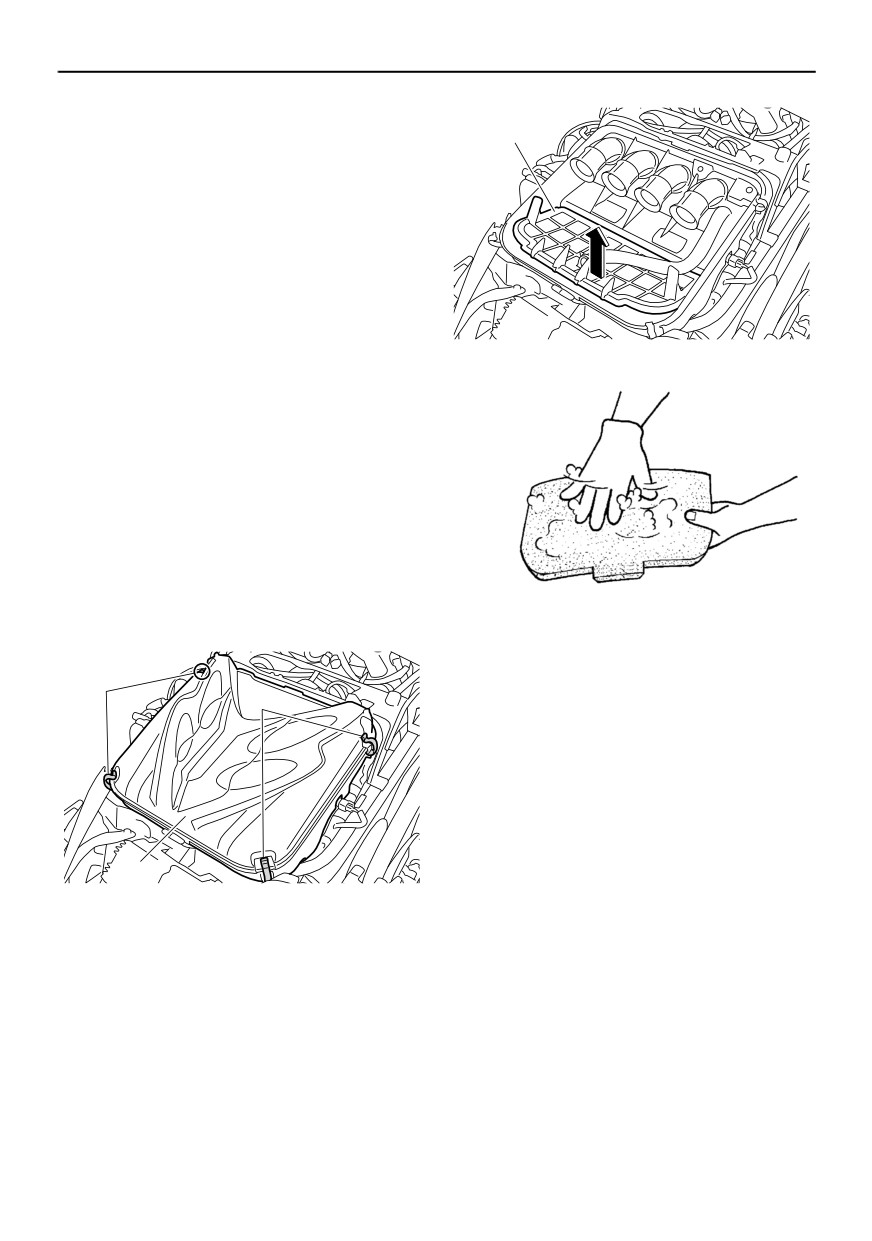

Проверка воздушного фильтра
После каждой поездки проверяйте, чтобы под
рамой фильтрующего элемента воздушного
фильтра не было снега. Кроме того, в
зависимости от условий движения может
потребоваться очистка от снега во время
поездки.
1.
Рама фильтрующего элемента
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 53.)
3.
Выкрутите болты фары, расположенные с
двух сторон снегохода, затем отсоедините
фары. (См. стр. 57.)
4.
Снимите крышку корпуса воздушного
фильтра, отстегнув крепления.
6.
Поместите на место раму фильтрующего
элемента и установите крышку корпуса
1
воздушного фильтра, защелкнув
1
крепления.
7.
Установите фары.
8.
Установите на место верхнюю крышку,
левую и правую боковые крышки и капот.
XSU11932
Высокогорные наладочные
параметры
2
Увеличение высоты местности над уровнем
1.
Крепление крышки корпуса воздушного
фильтра
моря уменьшает мощность бензинового
2.
Крышка корпуса воздушного фильтра
двигателя примерно на 3% на каждые 305 м
(1000 футов) подъема. Это связано с
5.
Поднимите раму фильтрующего элемента
уменьшением плотности воздуха при
и проверьте фильтрующий элемент. Если
увеличении высоты. Меньшая плотность
под фильтрующим элементом имеется
воздуха означает снижение содержания
снег, снимите элемент, удалите снег и
кислорода, необходимого для сгорания
установите элемент на место.
топлива.
60

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
В Вашем снегоходе применена электронная
дилером фирмы Yamaha с периодичностью,
система впрыска топлива, обеспечивающая
указанной в карте периодического
оптимальное соотношение топливовоздушной
технического обслуживания.
XSU1196B
смеси, необходимое для двигателя. Поэтому
Моторное масло и патрон
нет необходимости в регулировке системы
впрыска топлива даже для эксплуатации в
масляного фильтра
условиях высокогорья.
Проверяйте уровень моторного масла перед
Помните:
каждой поездкой. Кроме того, замена масла и
Уменьшение плотности воздуха с
патрона масляного фильтра должна
увеличением высоты означает снижение
проводиться с периодичностью, указанной в
мощности двигателя даже при оптимальном
карте периодического технического
соотношении топливовоздушной смеси.
обслуживания и смазки.
XWS00371
Поэтому на большой высоте над уровнем моря
ОСТОРОЖНО
ускорение и максимальная скорость будут
меньше.
Сразу после выключения двигателя
Для преодоления последствий падения
моторное масло очень горячее. Контакт с
мощности на больших высотах над уровнем
моторным маслом или попадание его на
моря могут потребоваться различные
одежду может вызвать ожоги.
регулировки зубчатых колес приводной цепи и
XCS00442
клиноременной передачи, что поможет
ВНИМАНИЕ
избежать ухудшения рабочих характеристик и
z
Не запускайте двигатель при чрезмерном
ускоренного износа. Если Вы собираетесь
или недостаточном количестве масла в
пользоваться снегоходом в местности, высота
масляном баке. Это может привести к
которой над уровнем моря отличается от
выплескиванию масла или повреждению
высоты района его приобретения, обязательно
двигателя.
проконсультируйтесь с дилером фирмы
z
Обязательно замените моторное масло
Yamaha. Он сообщит, требуются ли какие-
после первых 800 км (500 миль) пробега и
либо регулировки для той высоты местности,
впоследствии заменяйте его через каждые
где Вы будете ездить на снегоходе.
4000 км (2500 миль) или в начале нового
ВНИМАНИЕ: В случае эксплуатации
сезона, иначе произойдет быстрый износ
снегохода на высоте свыше 900 м (3000
двигателя.
футов) над уровнем моря нужно
z
Патрон масляного фильтра необходимо
отрегулировать зубчатые колеса приводной
заменять после первых 800 км (500 миль)
цепи и клиноременную передачу.
пробега и далее каждые последующие
Обратитесь к дилеру фирмы Yamaha. [XCS00432]
20000 км (12000 миль). Для замены
XSU11951
патрона масляного фильтра предоставьте
Клапанный зазор
снегоход дилеру фирмы Yamaha.
Клапанный зазор изменяется в процессе
эксплуатации, что приводит к неправильному
соотношению компонентов
топливовоздушной смеси и/или шуму при
работе двигателя. Во избежание этого
клапанный зазор должен регулироваться
61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка

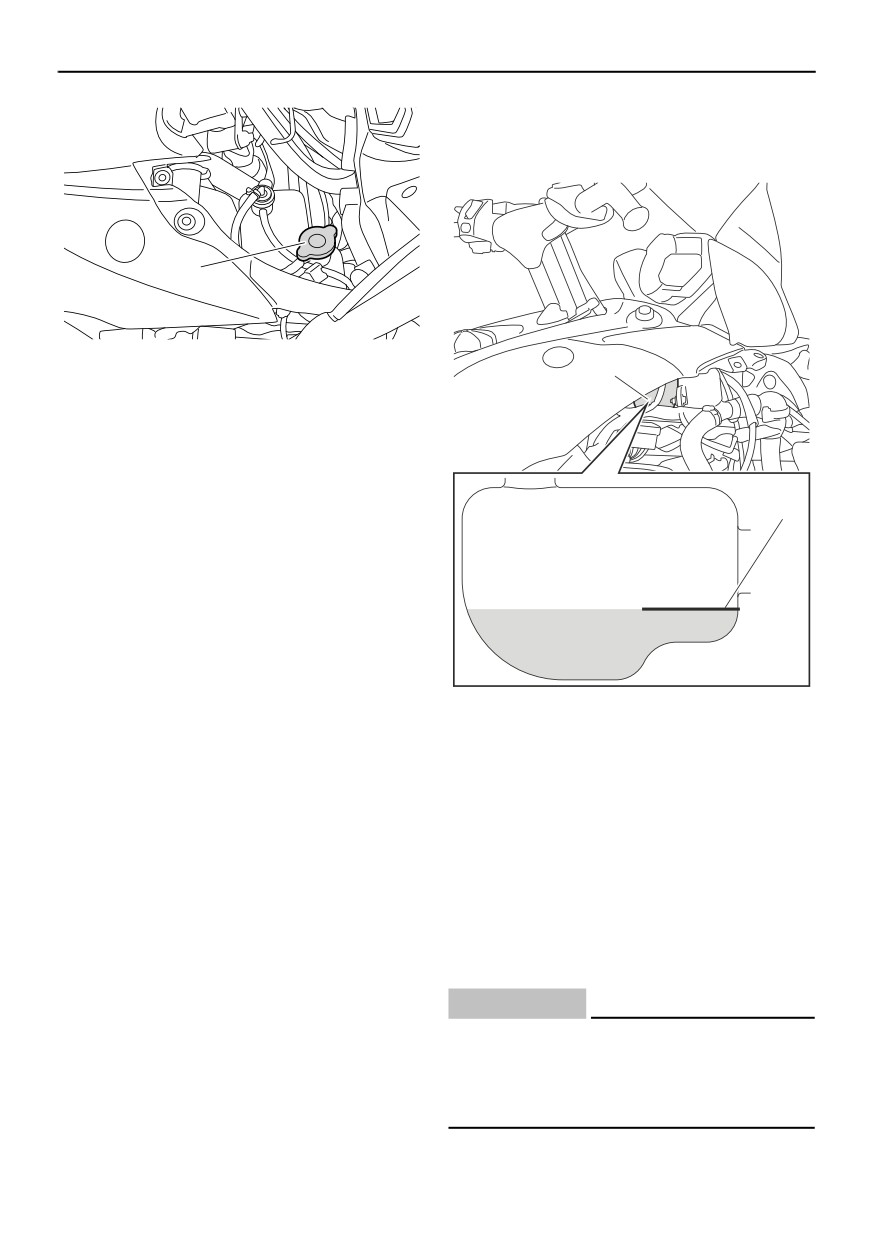

Чтобы проверить уровень масла в
двигателе
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
1.
Разъем указателя уровня масла
2.
Крышка маслоналивного патрубка
5.
Снимите крышку маслоналивного
патрубка, вытрите как следует
масломерный щуп, вставьте его обратно в
2.
Включите двигатель, прогрейте его в
отверстие маслоналивного патрубка (не
течение 10-15 минут, а затем выключите.
вкручивая), а затем снова извлеките,
чтобы проверить уровень масла.
ПРИМЕЧАНИЕ
z Двигатель также можно прогреть,
эксплуатируя снегоход в течение 10-15
минут.
z После эксплуатации снегохода дайте
двигателю поработать на холостых оборотах
не менее 10 секунд, прежде чем заглушить
его.
3.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 53.)

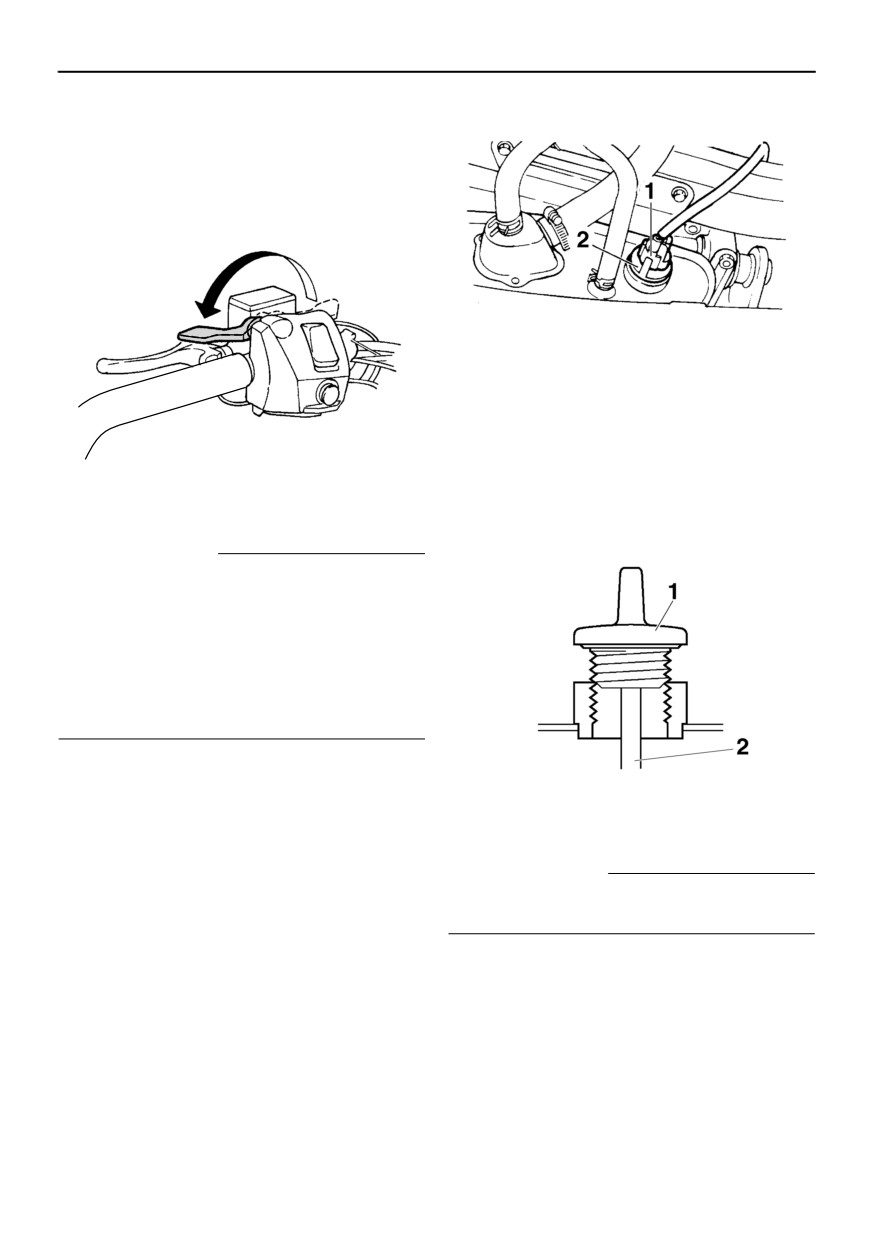

1.
Крышка маслоналивного патрубка
4.
Отсоедините разъем указателя уровня
2.
Масломерный щуп
масла. ВНИМАНИЕ: Перед снятием
крышки маслоналивного патрубка
ПРИМЕЧАНИЕ
отсоедините указатель уровня масла, в
Уровень моторного масла должен быть между
противном случае кабель может
отметками “H” и “L” на масломерном щупе.
перекрутиться и повредиться. [XCS00453]
62

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
4.

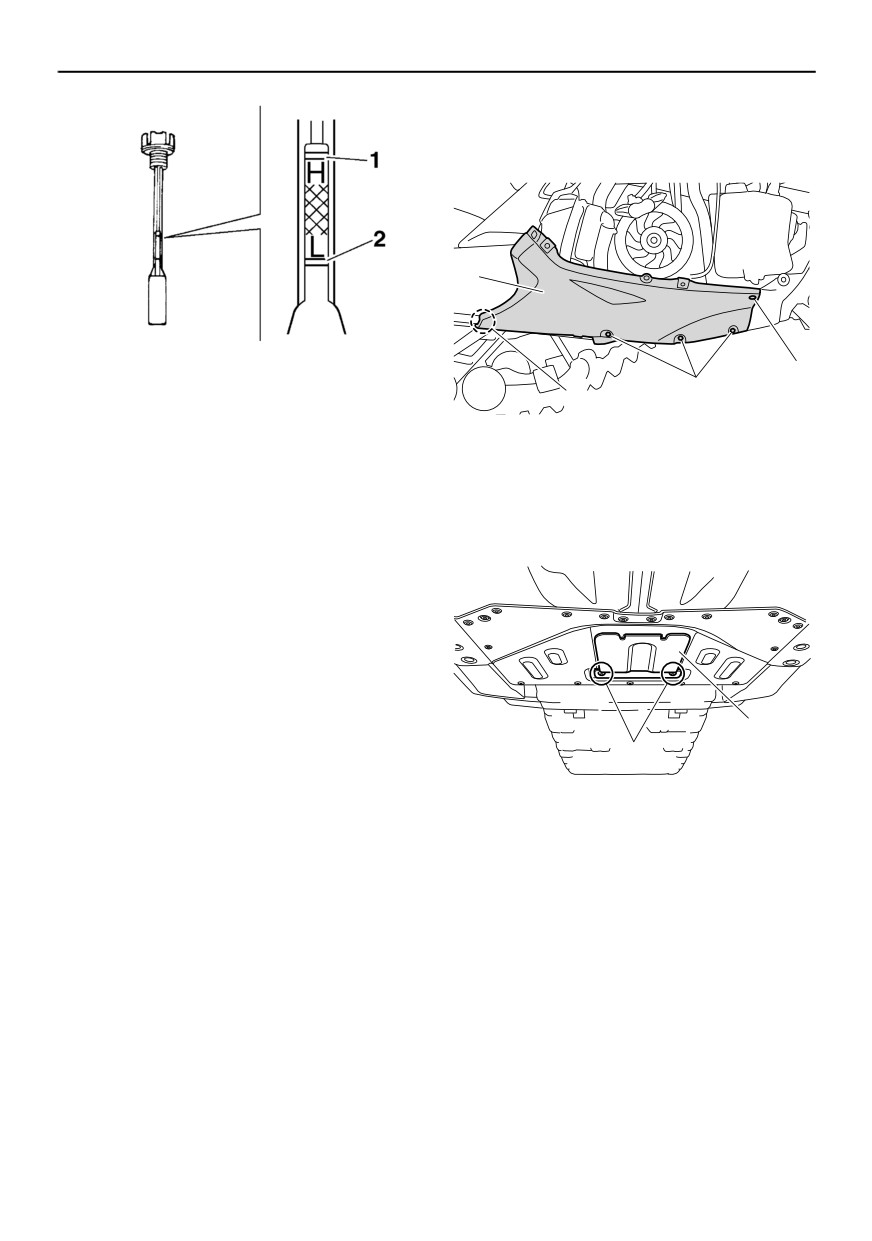

Удалите винты и болты, а затем потяните
правую нижнюю крышку наружу, чтобы
ее снять.
3

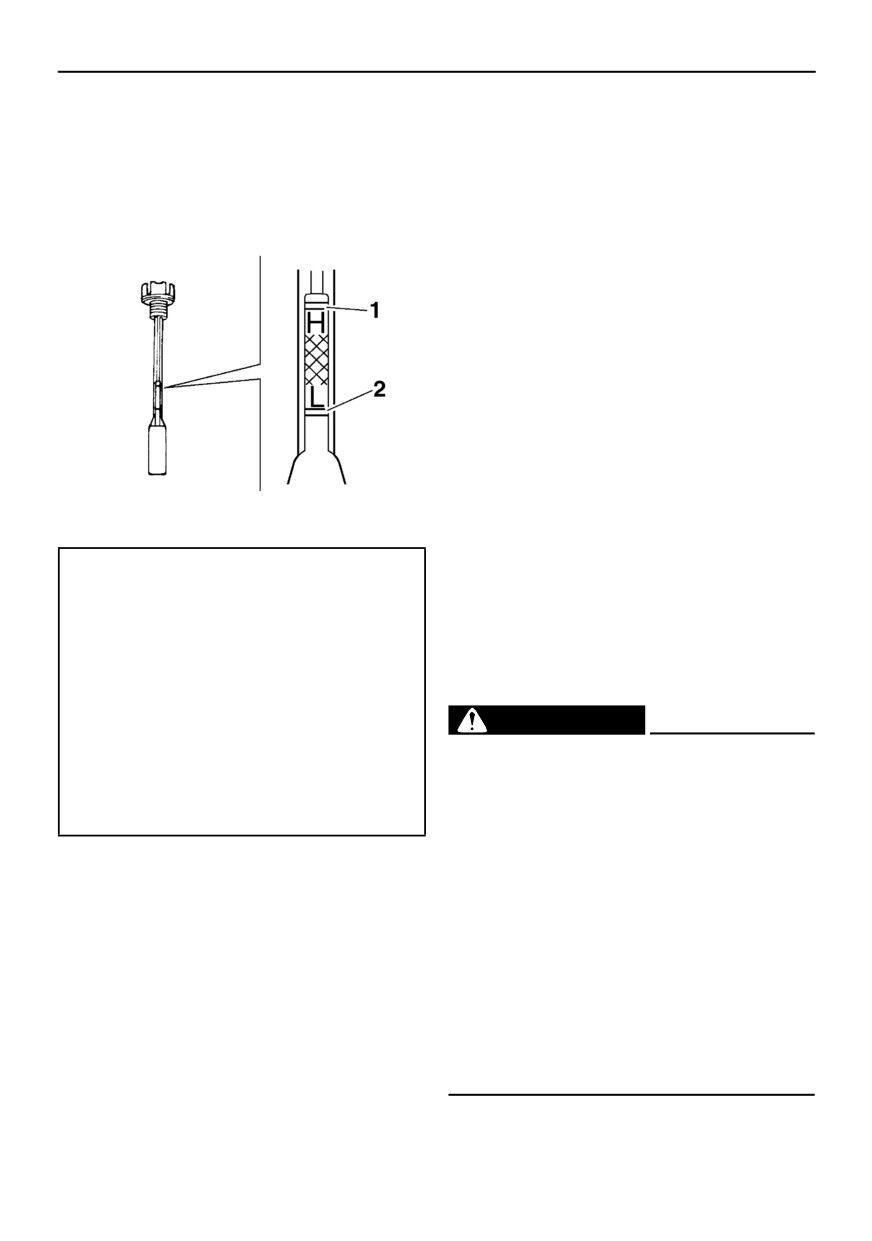

1.
Отметка уровня “H”
2.
Отметка уровня “L”
1
2
6.
Если уровень моторного масла ниже
1
отметки “L”, добавьте масла
1.
Винт
2.
Болт
рекомендованного типа до отметки “H”.
3.
Правая нижняя крышка
(Информация о рекомендованных типах
масла находится на стр. 94.)
5.
Снимите нижнюю панель, удалив для
ВНИМАНИЕ: Заливая масло, следите
этого болты.
за тем, чтобы не превысить отметку
уровня “H” на масломерном щупе.
Используйте только масло
рекомендованного типа. (См. стр. 94.)
Следите за тем, чтобы в масляный бак
не попали посторонние предметы.
[XCS00463]
7.
Вставьте масломерный щуп в отверстие
2
маслоналивного патрубка и затяните
1
крышку маслоналивного патрубка.
1.
Болт
8.
Подсоедините разъем указателя уровня
2.
Нижняя панель
масла.
9.
Установите на место правую крышку и
6.
Поставьте под масляный бак масляный
капот.
поддон для сбора отработанного масла.
7.
Отсоедините разъем указателя уровня
Порядок замены масла в двигателе
масла.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Включите двигатель, прогрейте его в
течение нескольких минут, а затем
выключите.
3.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 53.)
63

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2
1
1.
Разъем указателя уровня масла

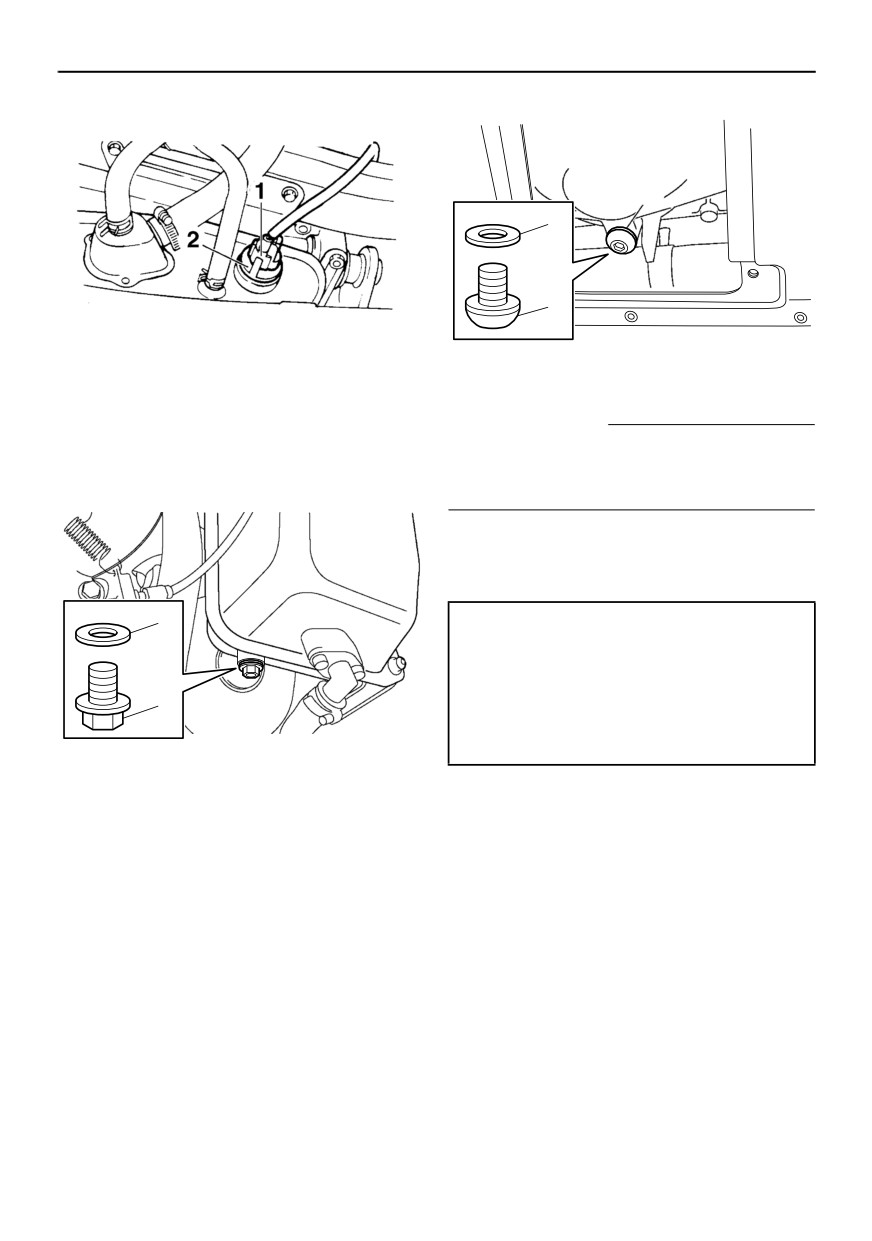

1. Болт слива моторного масла (из картера)
2.
Крышка маслоналивного патрубка
2. Прокладка
8.
Снимите крышку маслоналивного
ПРИМЕЧАНИЕ
патрубка, затем болт слива моторного
Избавляйтесь от отработанного моторного
масла и его прокладку, чтобы слить масло
масла в соответствии с местными правовыми
из масляного бака.
нормами.
11. Установите болты слива моторного масла
с новыми прокладками, а затем затяните
их до нужного момента затяжки.
2
Крутящие моменты затяжки:
Болт слива моторного масла (из
картера):
30 Нм (3.0 м·кгс, 22 фут·фунт силы)
1
Болт слива моторного масла (из
масляного бака):
16 Нм (1.6 м·кгс, 12 фут·фунт силы)
1.
Болт слива моторного масла ( из масляного
бака)
2.
Прокладка
12.
Залейте 2.0 л (2.11 амер. кварты, 1.76 англ.
кварты) рекомендуемого моторного масла
9.
Поставьте под двигатель масляный
в масляный бак, а затем установите и
поддон для сбора отработанного масла.
затяните крышку маслоналивного
10.
Извлеките болт слива моторного масла и
патрубка.
прокладку и слейте масло из картера.
13.
Включите двигатель, прогрейте его в
течение нескольких минут, а затем
выключите.
14.
Снимите крышку маслоналивного
патрубка, а затем добавьте необходимое
количество масла рекомендованного типа
до отметки уровня “H” на масломерном
щупе. (Порядок проверки см. выше.)
ВНИМАНИЕ: Заливая масло, следите
за тем, чтобы не превысить отметку
64

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
уровня “H” на масломерном щупе.
17. Выключите двигатель, после чего
Используйте только масло
подсоедините обратно разъем указателя
рекомендованного типа. (См. стр. 94.)
уровня масла.
Следите за тем, чтобы в масляный бак
18. Установите нижнюю панель и правую
не попали посторонние предметы.
нижнюю крышку, а затем установите
[XCS00463]
правую боковую крышку и капот.
ВНИМАНИЕ: В случае утечки масла
или срабатывания предупреждающего
индикатора низкого уровня масла во
время работы двигателя немедленно
выключите двигатель и предоставьте
снегоход для проверки дилеру фирмы
Yamaha. Продолжение эксплуатации
двигателя при таких условиях может
привести к его серьезному
повреждению. [XCS00472]

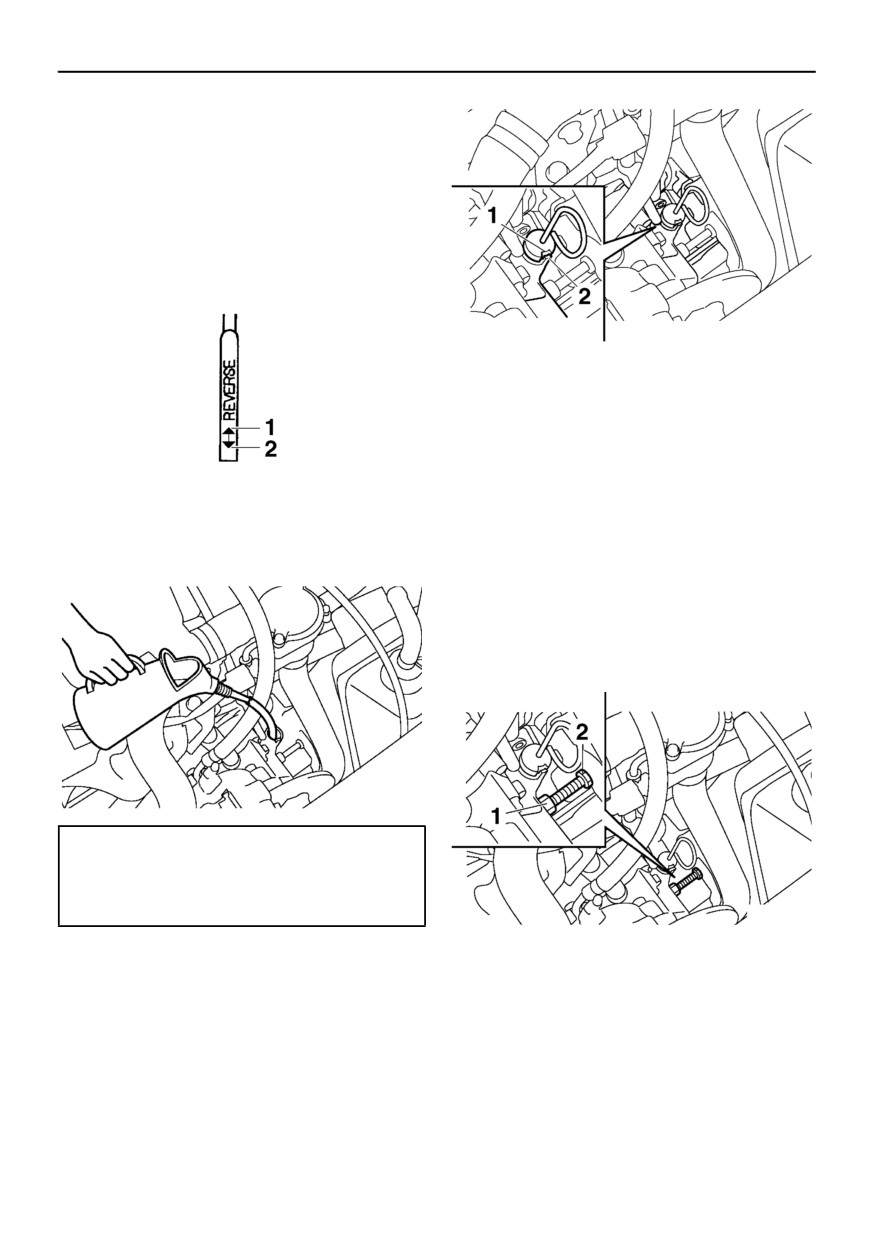

1. Отметка уровня “H”
XSU13872
2. Отметка уровня “L”
Система охлаждения
Проверяйте уровень охлаждающей жидкости
Рекомендуемое моторное масло:
перед каждой поездкой. Кроме того, из
См. стр. 94.
системы охлаждения должен стравливаться
Количество масла:
С заменой патрона масляного фильтра:
воздух с периодичностью, указанной в карте
3.0 л (3.17 амер. кварты, 2.64 англ.
периодического технического обслуживания и
кварты)
смазки.
Без замены патрона масляного
XWS00381
фильтра:
ОСТОРОЖНО
2.8 л (2.96 амер. кварты, 2.46 англ.
кварты)
Не снимайте крышку бачка охлаждающей
Общее количество:
жидкости, когда двигатель горячий.
3 .8 л (4.02 амер. кварты, 3.34 англ.
Вырвавшиеся под давлением пар и брызги
кварты)
горячей жидкости могут вызвать сильные
ожоги.
15. Установите и закрутите крышку
Когда двигатель остынет, положите на
маслоналивного патрубка.
крышку бачка толстую тряпку или
16. Включите двигатель и дайте ему
полотенце и медленно поверните крышку
поработать несколько минут на холостых
против часовой стрелки до стопора. Эта
оборотах, проверяя его на отсутствие
процедура позволяет стравить остаточное
утечки масла. При обнаружении утечки
давление. Когда шипящий звук
немедленно выключите двигатель и
прекратится, нажмите на крышку,
проверьте правильность установки болта
одновременно поворачивая ее против
слива моторного масла, болта слива из
часовой стрелки, и снимите ее.
масляного бака и крышки маслоналивного
патрубка.
65

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
содержание антифриза в охлаждающей
жидкости, иначе снизится ее
эффективность. [XCS00493]
1
1. Крышка бачка охлаждающей жидкости
1
Чтобы проверить уровень
охлаждающей жидкости
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2
2.
Снимите правую боковую крышку.
(Порядок снятия см. на стр. 53.)
3.
Проверяйте уровень охлаждающей
COOLANT
жидкости в бачке, когда двигатель
COLD LEVEL
холодный. Если уровень охлаждающей
жидкости находится ниже отметки
“COLD LEVEL”, добавьте охлаждающей
жидкости отметки “COLD LEVEL”.
1. Бак регенерации охлаждающей жидкости
(Дополнительную информацию см. в
2. Отметка “COLD LEVEL” (уровень холодной
жидкости)
следующем разделе “Добавление
охлаждающей жидкости”.)
4.
Установите правую боковую крышку.
ВНИМАНИЕ: Если нет охлаждающей
Стравливание воздуха из системы
жидкости, используйте вместо нее
охлаждения
дистиллированную воду или мягкую
Из системы нужно стравить воздух, если бачок
водопроводную воду. Не пользуйтесь
охлаждающей жидкости пуст, а также если в
жесткой или соленой водой, поскольку
системе охлаждения обнаружен воздух или
это может повредить двигатель. Если
утечка жидкости. Обратитесь к дилеру фирмы
вместо охлаждающей жидкости
Yamaha.
используется вода, то при первой же
XCS00501
возможности замените ее охлаждающей
ВНИМАНИЕ
жидкостью, иначе система охлаждения
Эксплуатация двигателя после
не будет защищена от мороза и
неправильно выполненного стравливания
коррозии. Если вода была добавлена в
воздуха из системы охлаждения может
охлаждающую жидкость, обратитесь к
вызвать его перегрев и серьезную поломку.
дилеру Yamaha, чтобы он проверил
66

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка

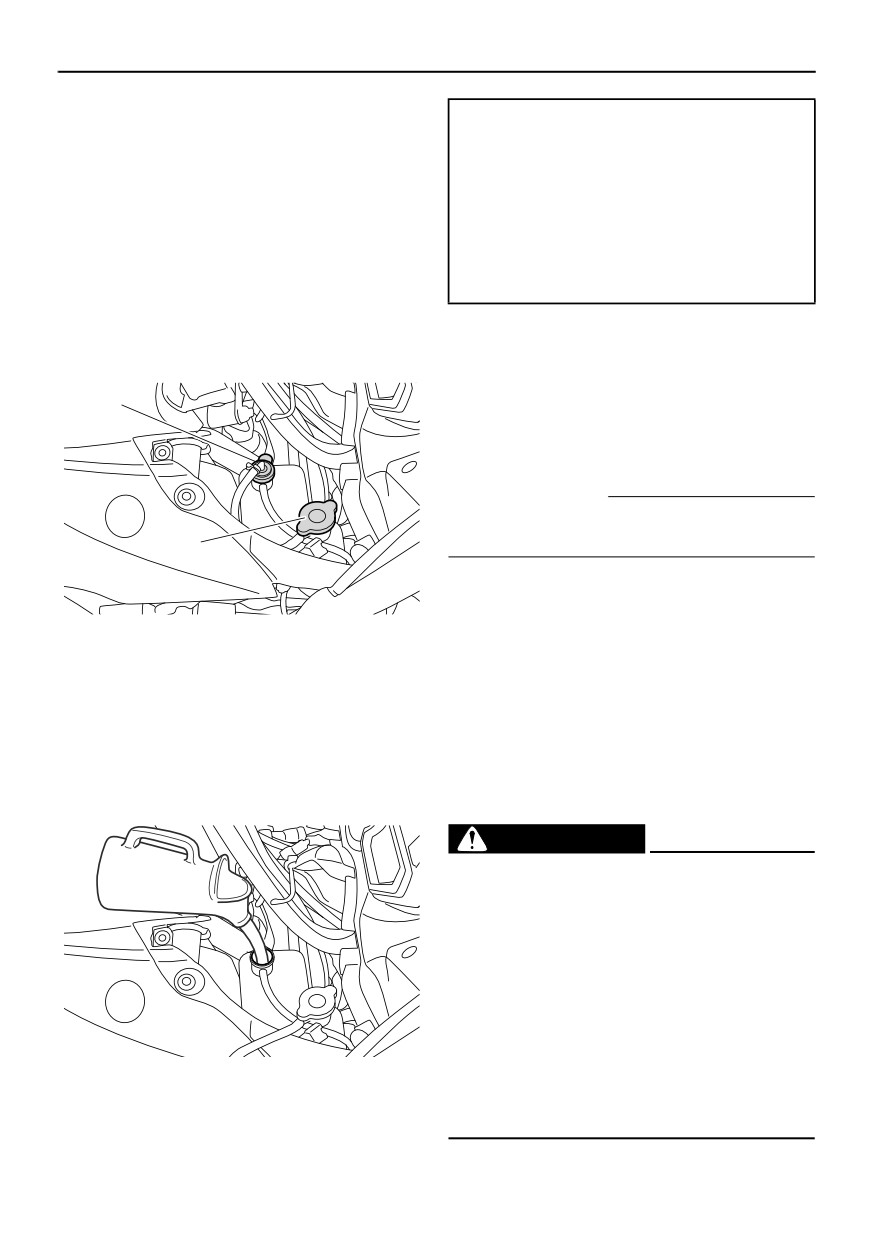

Добавление охлаждающей жидкости
Рекомендуемый антифриз:
1.
Поместите снегоход на ровную
Высококачественный антифриз на
поверхность и поставьте его на
основе этиленгликоля, содержащий
стояночный тормоз.
ингибиторы коррозии
Соотношение антифриза и воды в смеси:
2.
Снимите капот, левую и правую боковые
3:2
крышки и верхнюю крышку. (Порядок
Общее количество:
снятия см. на стр. 53.)
6.30 л (6.66 амер. кварты, 5.54 англ.
3.
Снимите крышку бачка охлаждающей
кварты)
жидкости, долейте в бачок
рекомендуемую охлаждающую жидкость,
5.
Включите двигатель, дайте ему
после чего установите крышку на место.
поработать на холостом ходу в течение
нескольких минут, а затем выключите.
2
6.
Проверьте систему на отсутствие утечек
жидкости. В случае утечки охлаждающей
жидкости установите ее причину.
ПРИМЕЧАНИЕ
При обнаружении утечек охлаждающей
жидкости обратитесь к дилеру фирмы Yamaha.
1
7.
Проверьте уровень охлаждающей
жидкости в бачке. Если он не наполнен,
1.
Крышка бачка охлаждающей жидкости
снимите крышку бачка охлаждающей
2.
Крышка бака регенерации охлаждающей
жидкости, долейте в бачок
жидкости
рекомендуемую охлаждающую жидкость,
4.
Снимите крышку бака регенерации
после чего установите крышку на место.
охлаждающей жидкости, долейте
8.
Установите на место верхнюю крышку,
рекомендуемую охлаждающую жидкость
левую и правую боковые крышки и капот.
до отметки “COLD LEVEL”, после чего
XSU12068
установите крышку на место.
Клиновой ремень
XWS00403
ОСТОРОЖНО
z Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.
z Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.
67

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XCS00831
обороты включения сцепления ременной
ВНИМАНИЕ
передачи и снегоход может неожиданно
Никогда не включайте двигатель, если снят
начать движение после запуска двигателя,
клиновой ремень. При этом могут быть
что может привести к аварии.
повреждены детали сцепления.
XCS00512
Проверяйте клиновой ремень перед каждой
ВНИМАНИЕ
поездкой.
По мере того, как клиновой ремень
изнашивается, положение ремня будет
Чтобы проверить клиновой ремень
меняться. Если положение клинового
1.
Снимите капот и левую крышку, а затем
ремня выходит за пределы заданных
снимите кожух привода. (Порядок снятия
технических требований, его следует
см. на стр. 28 и 53.)
отрегулировать, чтобы обеспечить
2.
Проверьте клиновой ремень на отсутствие
надлежащие характеристики сцепления.
износа и повреждений. В случае
Для выполнения этой регулировки
необходимости замените.
предоставьте снегоход дилеру фирмы
Yamaha.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот и левую крышку, а затем
снимите кожух привода. (Порядок снятия
см. на стр. 28 и 53.)
3.

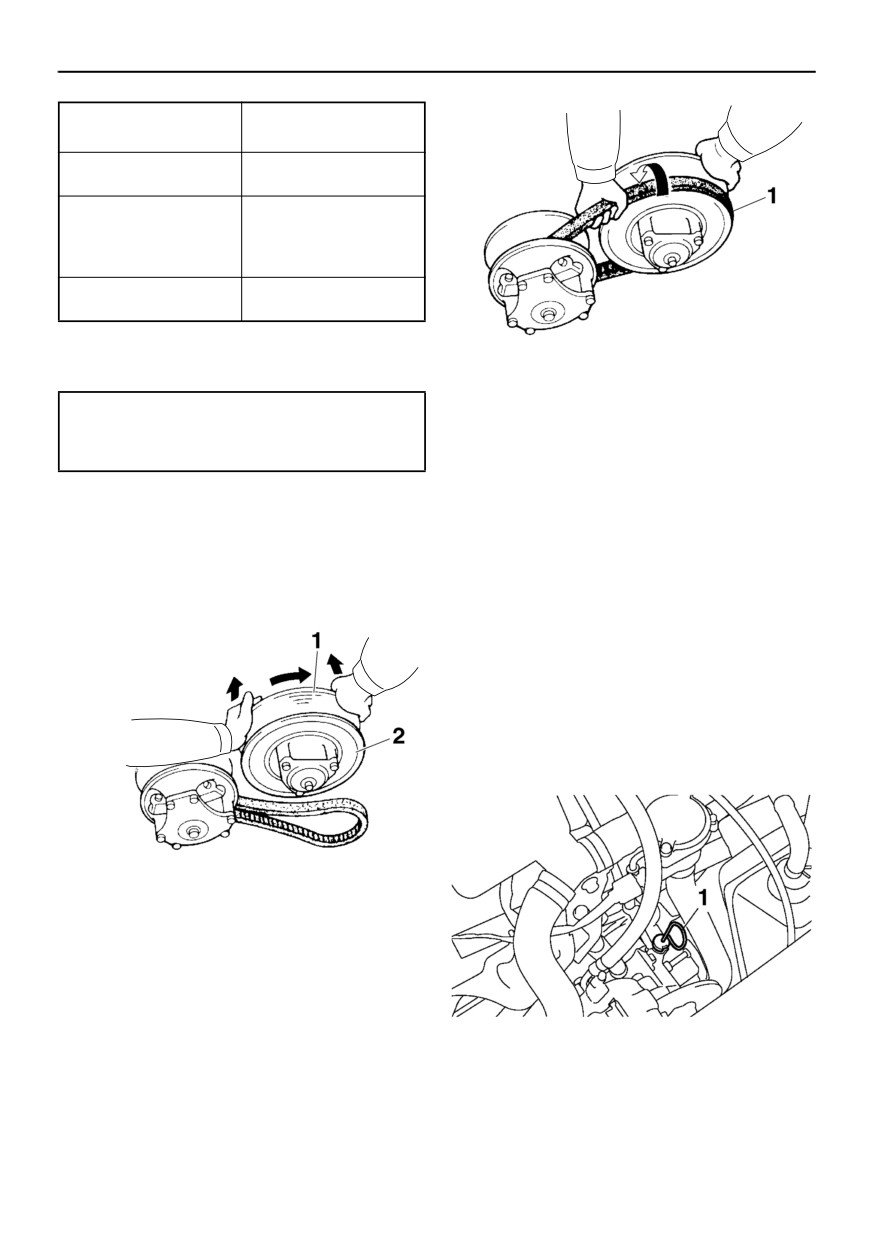

Поверните скользящий (вторичный) шкив
по часовой стрелке и надавите на него так,

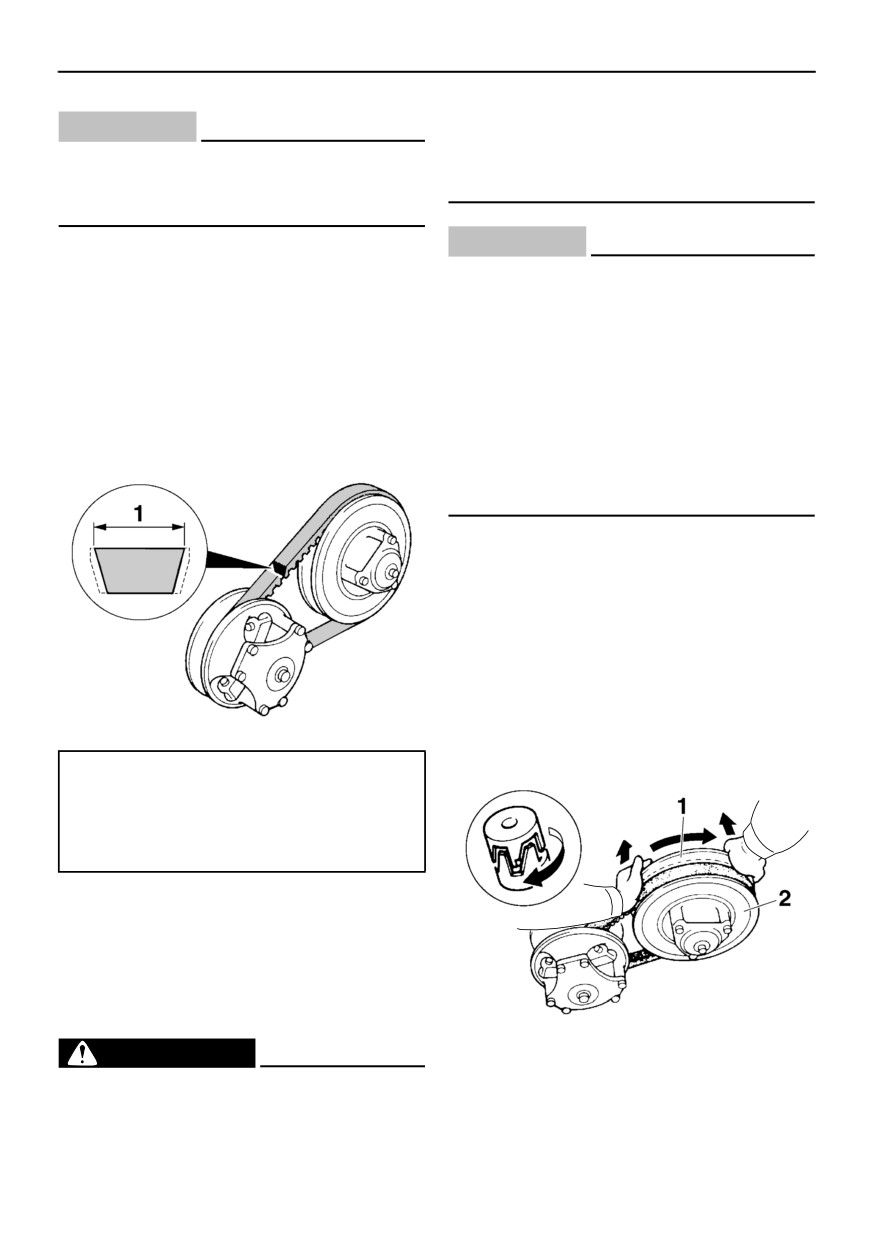

1. Предел износа клинового ремня
чтобы он отделился от фиксированного
(вторичного) шкива.
Ширина нового клинового ремня:
34.5 мм (1.36 дюйм)
Предел износа клинового ремня по
ширине:
32.5 мм (1.28 дюйм)
3.
Установите кожух привода, а затем
установите левую боковую крышку и
капот.
Чтобы заменить и отрегулировать
клиновой ремень
XWS00412
1.
Подвижная щека вторичного шкива
ОСТОРОЖНО
2.
Неподвижная щека вторичного шкива
При установке нового клинового ремня
4.
Стяните клиновой ремень с неподвижной
убедитесь, что он правильно расположен. В
щеки вторичного шкива.
противном случае могут измениться
68

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка

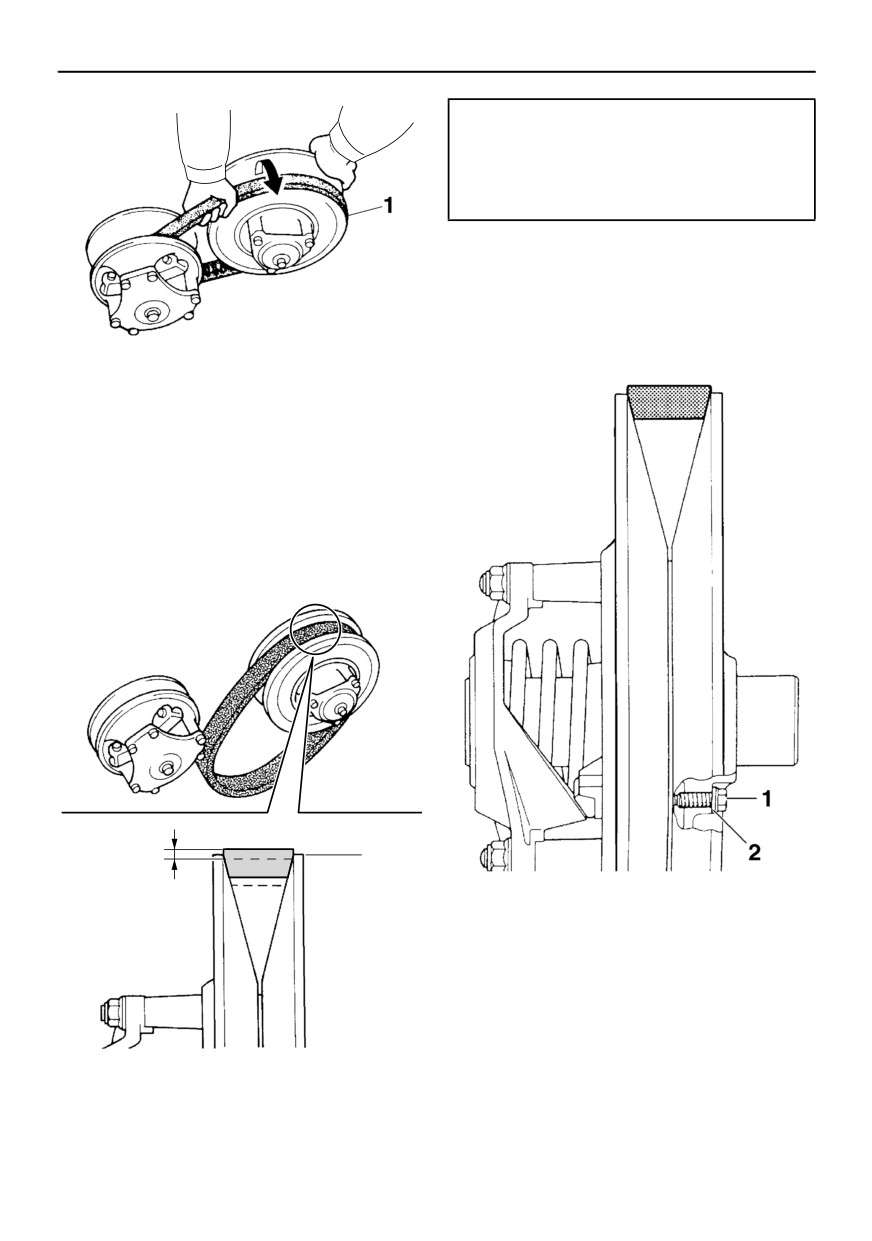

Стандартное положение внешней
поверхности клинового ремня:
От 1.5 мм (0.06 дюйма) выше края
вторичного шкива до 0.5 мм ( 0.02
дюйма) ниже края
7.
При неправильном положении внешней
поверхности клинового ремня измените
ее, сняв или добавив проставочную шайбу
на каждый регулировочный болт
клинового ремня.
1.
Клиновой ремень
5.
Снимите его с вторичного и первичного
шкивов.
6.
Временно наденьте новый ремень только
на вторичный шкив, после чего измерьте
положение его внешней поверхности. Не
перетягивайте ремень между щеками;
подвижная и неподвижная щеки должны
касаться друг друга.
2
1
1. Регулировочный болт положения клинового
ремня
2. Проставочная шайба
1. Край вторичного шкива
2. Стандартное положение клинового ремня
69

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Положение клинового
Регулировка
ремня
Более 1 .5 мм ( 0.06
Снимите
дюйма) выше края
проставочную шайбу.
От 1.5 мм (0.06
Не требуется
дюйма) выше края до
(правильное
0.5 мм (0.02 дюйма)
положение) .
ниже края
Более 0 .5 мм ( 0.02
Добавьте
дюйма) ниже края
проставочную шайбу.
8.
Затяните регулировочные болты
1. Клиновой ремень
клинового ремня.
12. Установите кожух привода, а затем
Момент затяжки регулировочного болта
установите левую боковую крышку и
клинового ремня:
капот.
10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)
XSU12107
Картер приводной цепи
9.
Наденьте ремень на первичный шкив.
Чтобы проверить уровень масла в
10. Поверните скользящий (вторичный) шкив
картере приводной цепи
по часовой стрелке и надавите на него так,
1.
Поместите снегоход на ровную
чтобы он отделился от фиксированного
поверхность и поставьте его на
(вторичного) шкива.
стояночный тормоз.
2.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 53.)
3.
Извлеките масломерный щуп, протрите
его чистой ветошью, а затем вставьте
назад в отверстие маслоналивного
патрубка.
1. Подвижная щека вторичного шкива
2. Неподвижная щека вторичного шкива
11. Наденьте ремень между скользящим
(вторичным) и фиксированным
(вторичным) шкивами.
1. Масломерный щуп
4.
Выньте масляный щуп и проверьте
уровень масла, который должен
находиться между метками
максимального и минимального уровня на
70

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
“REVERSE” (обратной) стороне щупа.
Если уровень масла ниже минимальной
метки, добавьте масло рекомендованного
типа до метки максимального уровня.
ВНИМАНИЕ: Следите за тем, чтобы в
картер приводной цепи не попали
посторонние предметы. [XCS00532]
1. Выемка
2. Выступ
6.
Установите на место правую крышку и
капот.
Чтобы отрегулировать натяжение цепи
1.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 53.)
1. Максимальный уровень
2.
Ослабьте контргайку.
2. Минимальный уровень
3.
Вручную поворачивайте регулировочный
болт натяжения цепи по часовой стрелке
до тех пор, пока он не перестанет
закручиваться пальцами, после чего
ослабьте его на 1/4 поворота.
Рекомендованное масло для приводной
цепи:
Трансмиссионное масло SAE 75W или
80W API GL-3
1. Контргайка
5.
Вставьте указатель обратно так, чтобы
2. Регулировочный болт натяжения цепи
выемка на ручке указателя совпала с
4.
Удерживая регулировочный болт
выступом на картере приводной цепи.
натяжения цепи при помощи гаечного
ключа, заверните контргайку до
указанного значения момента затяжки.
71

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Крутящий момент затяжки:
Контргайка:
25 Нм (2.5 м·кгс, 18 фут·фунт силы)
5.
Установите на место правую крышку и
капот.
XSU13542

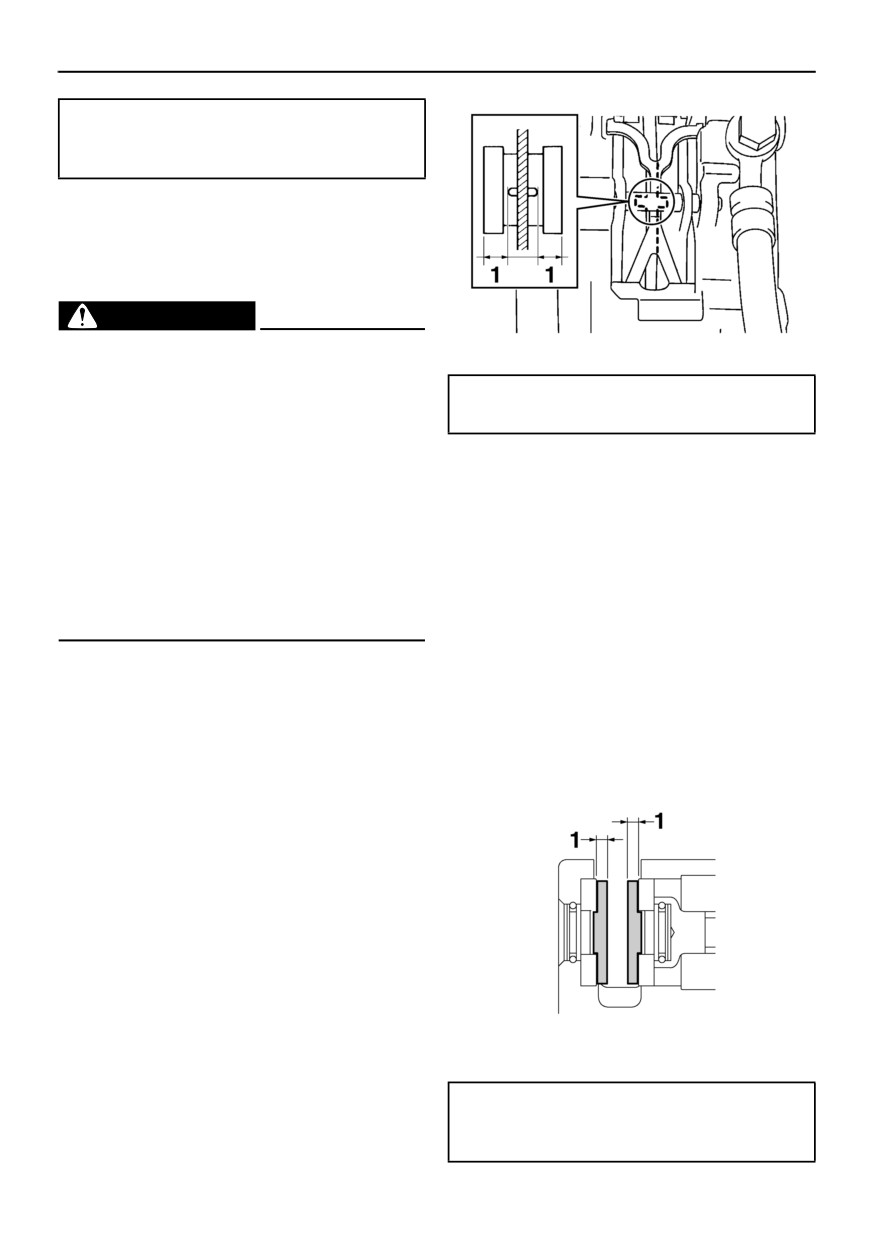

Тормоз и стояночный тормоз
XWS00441
ОСТОРОЖНО
z Ощущение мягкости, “рыхлости”
1. Предел износа тормозных колодок
действия рычага тормоза
свидетельствует о неисправности в
Предел износа тормозных колодок:
4.7 мм (0.19 дюйм)
тормозной системе.
z При обнаружении каких-либо
4.
Установите на место правую крышку и
неисправностей в тормозной системе не
капот.
пользуйтесь снегоходом. Во время
движения может произойти отказ
Проверка накладок стояночного
тормоза, что может привести к аварии.
тормоза
Предоставьте снегоход дилеру фирмы
Проверьте накладки стояночного тормоза на
Yamaha для технического осмотра и
износ в соответствии с описанной ниже
ремонта тормозной системы.
процедурой.
1.
Снимите капот и правую боковую
Проверьте работу тормоза, начав движение на
крышку. (Порядок снятия см. на стр. 53.)
малой скорости. Если тормоз не обладает
2.
Проверьте накладки стояночного тормоза
надлежащей способностью к торможению,
на износ, измерив их толщину. Если износ
проверьте его на износ и утечку тормозной
накладок достиг предела, обратитесь к
жидкости. (Дополнительную информацию см.
дилеру фирмы Yamaha для их замены.
в следующем разделе.)
Проверка тормозных колодок
Проверьте тормозные колодки на износ в
соответствии с описанной ниже процедурой.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 53.)
3.
Проверьте тормозные колодки на износ.
1. Предельный износ колодки стояночного
Если износ колодок достиг предела,
тормоза
обратитесь к дилеру фирмы Yamaha для
их замены.
Предельный износ колодки стояночного
тормоза:
1.2 мм (0.047 дюйм)
72

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
3.
Установите на место правую крышку и
6.
Поворачивайте регулировочный болт
капот.
стояночного тормоза в ту или другую
сторону для регулировки зазора между
Чтобы отрегулировать стояночный тормоз
колодками и тормозным диском.
По мере износа накладок стояночного тормоза
может возникнуть необходимость в их
регулировке для обеспечения требуемой
тормозной характеристики.
4
3
1.
Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 53.)
2.
Ослабьте контргайку и регулировочный
болт колодки стояночного тормоза.
3.
Ослабьте контргайку троса стояночного
тормоза.
4.
Поворачивайте регулировочный болт
1. Колодка стояночного тормоза
стояночного тормоза в ту или другую
2. Тормозной диск
сторону, чтобы отрегулировать длину
3. Регулировочной болт колодки стояночного
троса.
тормоза
4. Контргайка регулировочного болта колодки
стояночного тормоза
Зазор между колодкой стояночного
тормоза и тормозным диском (a) + ( b):
1.5-2.0 мм (0.059-0.079 дюйм)
5
7.
Затяните контргайку регулировочного
болта колодки стояночного тормоза.
4
3
8.
Установите на место правую крышку и
капот.
1.
Контргайка регулировочного болта колодки
Проверка уровня тормозной жидкости
стояночного тормоза
Перед началом движения следует убедиться,
2.
Регулировочной болт колодки стояночного
тормоза
что уровень тормозной жидкости выше метки
3.
Контргайка троса стояночного тормоза
минимального уровня. Убедитесь, что
4.
Регулировочный болт троса стояночного
резервуар для тормозной жидкости полон. При
тормоза
необходимости добавьте тормозную
5.
Длина троса стояночного тормоза
жидкость.
Длина троса стояночного тормоза:
43.5-46.5 мм (1.713-1.831 дюйм)
5.
Затяните контргайку троса стояночного
тормоза.
73

















содержание      ..     1      2      3      4      ..
