Снегоход Yamaha FX10M62S (RFX10RMS). Руководство пользователя (2015 год) - часть 2





-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
возрастает быстро, убедитесь, что насос
6.
Нажмите фиксатор разъема шланга вниз, а
правильно присоединен и затянут на
затем снимите разъем шланга с
пневматическом клапане. Для понижения
пневматического клапана.
давления воздуха нажмите на клапане
ПРИМЕЧАНИЕ
черную кнопку стравливания.
При отсоединении разъема может быть
ВНИМАНИЕ: Не превышает 1406 кПа
слышен звук стравливаемого воздуха, но это
(14.1 кгс/см², 200 psi). [XCS00982]
воздух из насоса, а не амортизатора.
1
50
7.
Установите на место крышку
40
psi
60
30
70
пневматического клапана.
20
80
10
100
90
0
ПРИМЕЧАНИЕ
Если амортизатор опускается слишком
свободно или слишком сильно откатывается на
поворотах, увеличьте давление воздуха на 34
кПа (0.3 кгс/см², 5 psi). Если амортизатор
слишком жесткий и требуется более плавная
езда, уменьшите давление воздуха на 34 кПа
1.
Манометр ( шкала низкого давления)
(0.3 кгс/см², 5 psi).
Задний амортизатор
Чтобы отрегулировать давление воздуха
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.
1.
Кнопка стравливания на клапане
3.
Снимите с амортизатора крышку
пневматического клапана.
Пределы давления воздуха:
246-1406 кПа (2.5-14.1 кгс/см²,
35-200 psi)
1
Рекомендуемое давление воздуха:
345 кПа (3.5 кгс/см², 50 psi)
ПРИМЕЧАНИЕ
Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.
1.
Крышка пневматического клапана
29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
4.
Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление, а затем поднимите
рычаг фиксатора разъема шланга вверх.
ВНИМАНИЕ: Не перетягивайте разъем
150
1
10
пневматического клапана, так как это
5
15
0
20
приведет к повреждению уплотнения.
R
S
bar
psi
[XCS00722]
1. Манометр (шкала высокого давления)
1
2
3
1. Пневматический клапан
2. Разъем шланга
1. Кнопка стравливания на клапане
3. Рычаг фиксатора разъема шланга
Пределы давления воздуха:
ПРИМЕЧАНИЕ
773-1406 кПа (7.7-14.1 кгс/см²,
Если давление воздуха в амортизаторе
110-200 psi)
Рекомендуемое давление воздуха:
отсутствует, манометр покажет на нулевую
1034 кПа (10.3 кгс/см², 150 psi)
отметку.
5.
Для повышения давления несколько раз
ПРИМЕЧАНИЕ
прокачайте насос. Давление должно
Чтобы стравить давление из насоса и
медленно возрастать. Если давление
амортизатора, нажмите кнопку наполовину и
возрастает быстро, убедитесь, что насос
удерживайте ее. Чтобы немного сбросить
правильно присоединен и затянут на
давление, нажмите кнопку до упора и быстро
пневматическом клапане. Для понижения
отпустите ее.
давления воздуха нажмите на клапане
6.
Нажмите фиксатор разъема шланга вниз, а
черную кнопку стравливания.
затем снимите разъем шланга с
ВНИМАНИЕ: Не превышает 1406 кПа
пневматического клапана.
(14.1 кгс/см², 200 psi). [XCS00982]
ПРИМЕЧАНИЕ
При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.
30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Контрольные функции
7.
Установите на место крышку
пневматического клапана.
ПРИМЕЧАНИЕ
Если амортизатор опускается слишком
свободно или слишком сильно откатывается на
поворотах, увеличьте давление воздуха на 34
кПа (0.3 кгс/см², 5 psi). Если амортизатор
слишком жесткий и требуется более плавная
езда, уменьшите давление воздуха на 34 кПа
(0.3 кгс/см², 5 psi).
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предэксплуатационные проверки
XSU11072
Перед каждым использованием проверяйте ваше транспортное средство, чтобы убедиться в
безопасности условий эксплуатации. Всегда следуйте процедурам и планам осмотра и
технического обслуживания, приведенным в руководстве пользователя.
XWS00192
ОСТОРОЖНО
При отсутствии должной проверки или обслуживания транспортного средства
повышается вероятность несчастного случая или повреждения оборудования. Не
эксплуатируйте транспортное средство в случае обнаружения какой-либо проблемы. Если
проблему нельзя устранить, выполнив описанные в этом руководстве процедуры,
обратитесь для осмотра транспортного средства к дилеру фирмы Yamaha.
XSU11082
Перечень предэксплуатационных проверок
КОМПОНЕНТ
ПРОВЕРКИ
СТРАНИЦА
Проверить уровень топлива.
Топливо
Добавить, если требуется.
24
Проверить топливопровод на утечки.
Проверить уровень масла в двигателе.
Если потребуется, добавить масла до указанного
Моторное масло
55
уровня.
Проверить снегоход на утечки масла.
Проверить уровень охлаждающей жидкости.
Охлаждающая жидкость
61
Добавить если потребуется.
Проверить на износ и наличие повреждений.
Клиновой ремень
63
В случае необходимости замените.
Убедитесь в том , что кожух привода установлен
надежно .
Кожух привода
21
Проверьте крепления кожуха на отсутствие
повреждений.
Проверить работу.
Если ощущается мягкость или излишний свободный
ход, прокачайте гидравлическую систему на
станции дилера Yamaha.
Проверить тормозные колодки на износ.
Тормоз
В случае необходимости замените.
67
Проверить уровень жидкости в главном тормозном
цилиндре.
Если потребуется, добавить рекомендованную
тормозную жидкость до указанного уровня.
Проверить гидравлическую систему на утечки.
Всегда следите за тем , чтобы под фильтрующим
Воздушный фильтр
элементом воздушного фильтра не было снега.
54
Если необходимо , счистить снег.
Комплект инструментов и
Проверьте правильность размещения.
49, 49
рекомендуемое оборудование
Капот и крышки
Убедиться, что капот и крышки прочно закреплены.
49
32

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Предэксплуатационные проверки
КОМПОНЕНТ
ПРОВЕРКИ
СТРАНИЦА
Проверить на износ и наличие повреждений.
Лыжи и полозья
Если необходимо , заменить лыжи или полозья на
70
станции дилера Yamaha.
Проверьте давление воздуха.
Амортизаторы
25, 27
При необходимости отрегулировать.
Проверить провисание.
При необходимости отрегулировать.
Приводная гусеница
Проверить на износ и наличие повреждений.
71
Если необходимо , заменить гусеницу на станции
дилера Yamaha .
Проверить на износ и наличие повреждений.
Направляющие гусеницы
Если необходимо , заменить направляющие
71
гусеницы на станции дилера Yamaha.
Рулевое управление
Проверить на чрезмерный свободный ход.
71
Проверить на наличие повреждений .
Ремень
40
В случае необходимости замените.
Фонари , сигналы,
Проверить работу.
19 , 18, 76 , 76
переключатели
Исправить , если необходимо.
Убедиться, что он перемещается плавно , а после
Рычаг дроссельной заслонки
отпускания пружина возвращает его в исходное
11
положение.
Система блокировки
Проверьте действие T.O.R .S.
дроссельной заслонки
При неисправности системы обратитесь к дилеру
52
(T.O.R.S.)
фирмы Yamaha для проверки снегохода.
33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XSU14632
отключится, чтобы предотвратить перегрев.
После отключения двигатель может быть
Внимательно прочтите руководство
запущен.
пользователя, чтобы понять назначение всех
XSU11304
органов управления. Если непонятен принцип
Пуск двигателя
действия или его назначение, обратитесь к
1.
Включите стояночный тормоз.
вашему дилеру фирмы Yamaha.
XWS00832
ОСТОРОЖНО
z Недостаточное знание органов
управления может привести к потере
управления, что, в свою очередь, может
стать причиной аварии или травмы.
z Запуск двигателя при температуре ниже
минус 30 °C не гарантируется.
z Возможность экстренного запуска
двигателя вручную не предусмотрена.
2.
Убедитесь, что выключатель двигателя
XSU13213
находится в рабочем положении. При
выключенном выключателе двигателя
ПРИМЕЧАНИЕ
стартер не работает.
Данная модель оборудована:
z
переключателем давления моторного масла,
1
который останавливает двигатель при
2
обнаружении падения давления масла. Для
запуска двигателя после его остановки
системой необходимо установить снегоход
на ровную поверхность и повернуть ключ
сначала в положение выключения, а потом в
положение включения. В противном случае
двигатель не запустится, даже если при
1.
Рабочее положение
повороте ключа будет слышен звук его
2.
Выключенное положение
работы. Если двигатель не запустится или
снова остановится, необходимо обратиться
3.
Установите главный выключатель в
к дилеру Yamaha для осмотра снегохода.
исходное положение и отпустите его при
z
системой предотвращения перегрева
запуске двигателя. ВНИМАНИЕ: Сразу
двигателя при работе на холостом ходу.
после пуска двигателя отпустите
Если двигатель работает на холостом ходу в
переключатель. Если двигатель не
течение 3 минут или более, а температура
запускается, отпустите переключатель
охлаждающей жидкости превысила 100 °C
и через несколько секунд повторите
(212 °F), двигатель автоматически
попытку. Чтобы не разрядилась
аккумуляторная батарея, попытки
34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
пуска должны быть как можно короче.
0-160 км (0-100 миль)
Не включайте стартер более чем на 10
Не допускайте длительной работы двигателя с
секунд. [XCS00332]
частотой выше 6000 об/мин.
160-500 км (100-300 миль)
Не допускайте длительной работы двигателя с
1
частотой выше 8000 об/мин.
500 км (300 миль) и более
Снегоход можно эксплуатировать в обычном
режиме.
XCS00341
ВНИМАНИЕ
z После 800 км (500 миль) пробега
необходимо заменить моторное масло и
1.
Запуск
фильтрующий элемент масляного
4.
Прогрейте двигатель, пока он не начнет
фильтра.
плавно работать.
z Если в период обкатки двигателя
5.
Перед эксплуатацией убедитесь, что
возникнет какая-либо неисправность
индикаторная лампа низкой температуры
двигателя, немедленно обратитесь к
охлаждающей жидкости погасла.
дилеру фирмы Yamaha для технического
(Подробная информация об
осмотра снегохода.
индикаторной лампе приведена на стр.
XSU12626
14.)
Вождение снегохода
XSU11311
Обкатка
Изучение возможностей снегохода
Важнейший этап эксплуатации Вашего
XWS00212
снегохода - первые 500 км (300 миль) пробега.
ОСТОРОЖНО
Внимательно прочитайте следующую
Чтобы избежать тяжелой травмы или
информацию.
гибели:
Так как на Вашем снегоходе установлен
z Во время работы держите обе руки на
совершенно новый двигатель, не подвергайте
руле.
его избыточной нагрузке на первых 500 км
z Никогда не снимайте ноги с подножек.
(300 миль) пробега. Различные детали
z Не разгоняйтесь до большой скорости и
двигателя прирабатываются и приобретают
не совершайте сложные маневры, пока
надлежащий рабочий зазор. Во время обкатки
полностью не ознакомитесь с вашим
не держите дроссельную заслонку открытой в
снегоходом и всеми органами
течение длительного времени и не допускайте
управления.
других условий, которые могут привести к
Снегоход является транспортным средством,
перегреву двигателя.
при управлении которым водитель должен
Первое использование Вашего
действовать активно. При вождении снегохода
снегохода
и совершении маневров наибольшее значение
Запустите двигатель и дайте ему поработать на
имеют положение водителя и его умение
холостом ходу в течение 15 минут.
сохранять равновесие.
35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
Навыки управления снегоходом
средств. Здесь и до перехода к вождению по
приобретаются на практике с течением
более сложному рельефу необходимо освоить
времени. Как следует овладейте основами
управление дроссельной заслонкой и
техники вождения, прежде чем пробовать
тормозом, а также освоить технику поворотов.
совершать более сложные маневры.
Для пуска двигателя поставьте снегоход на
Вождение снегохода может быть очень
стояночный тормоз и выполните инструкции,
увлекательным занятием, доставляющим
приведенные на стр. 34. После прогрева
огромное удовольствие на протяжении
двигателя можно приступать к вождению
длительного времени. Тем не менее, очень
снегохода.
важно ознакомиться с управлением
Начало движения и набор скорости
снегоходом, чтобы достичь того уровня
1.
Когда двигатель работает на холостых
мастерства, который делает вождение
оборотах, выключите стояночный тормоз.
безопасным. Перед эксплуатацией снегохода
2.
Медленно и плавно нажимайте на рычаг
внимательно прочитайте настоящее
дроссельной заслонки. Включится
руководство пользователя до конца и уясните
сцепление, снегоход тронется с места и
назначение и работу органов управления.
начнет ускоряться. ОСТОРОЖНО! Не
Уделите особое внимание информации по
разрешайте никому стоять за
обеспечению безопасности, приведенной на
снегоходом при включении двигателя.
стр. 6.
Вылетевшие из-под гусеницы
Пожалуйста, прочтите все предупреждающие
сломанный трак, крепежные детали
надписи на наклейках на корпусе снегохода.
трака или обломки представляют
Обучение вождению снегохода
потенциальную опасность для стоящих
Перед каждой поездкой проводите проверки,
рядом людей. [XWS00691]
перечисленные на стр. 32. Незначительное
Торможение
время, потраченное на контроль технического
XWS00221
состояния снегохода, будет вознаграждено
ОСТОРОЖНО
дополнительной безопасностью и
z Многие поверхности, такие, как лед и
повышенной надежностью машины. Всегда
плотно утрамбованный снег,
надевайте соответствующую одежду, которая
увеличивают тормозной путь. Будьте
не только не даст Вам замерзнуть, но и
начеку, планируйте торможение
защитит от травм в аварийных ситуациях.
заблаговременно и начинайте снижать
Начинайте овладевать навыками вождения на
скорость заранее.
малой скорости, даже если Вы опытный
z Неправильное пользование тормозом
водитель. Переходите на более высокие
может привести к утрате приводной
скорости движения только после того, как
гусеницей сцепления с поверхностью,
изучите все особенности управления
потере управления и увеличению
снегоходом и его эксплуатационные
вероятности аварии.
характеристики.
Начинающим водителям освоение снегохода
Для сброса скорости или остановки отпустите
следует начинать на широкой и ровной
рычаг дроссельной заслонки и плавно—, не
поверхности. Убедитесь в отсутствии
резко нажмите на тормоз.
препятствий и движения других транспортных
36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
Повороты
Помните:
На большинстве заснеженных поверхностей
Не разгоняйтесь до большой скорости, пока
ключом к правильному выполнению
полностью не освоите управление снегоходом.
поворотов является своего рода “язык тела”.
Движение вверх по склону
По мере приближения к дуге поворота
XWS00232
снижайте скорость и начинайте поворачивать
ОСТОРОЖНО
руль в нужном направлении. Одновременно
Езда на склонах без использования
переносите вес тела на подножку,
соответствующих методов может привести
обращенную внутрь поворота, и наклоняйте
к потере управления. Для снижения риска
верхнюю часть тела внутрь поворота.
несчастного случая следуйте этим
инструкциям. До тех пор, пока вы не
отработали навыки езды на пологих
склонах, не переходите на более крутые или
более сложные.
Вначале потренируйтесь на пологих склонах.
Только потом переходите на более крутые.
При приближении к холму увеличьте
скорость, а затем уменьшите открытие
дроссельной заслонки, чтобы предотвратить
Поупражняйтесь в выполнении данного
пробуксовку гусеницы. При подъеме очень
маневра на малой скорости на большой ровной
важно перенести вес тела вперед и не
площадке, лишенной препятствий.
отклоняться от этого положения на всем
Научившись выполнять повороты на малой
протяжении подъема. При подъеме по прямой
скорости, научитесь поворачивать на большей
это можно сделать, просто подавшись вперед,
скорости и по более крутой дуге. При
а на более крутых склонах - привстав на
выполнении более крутых и более скоростных
подножках и наклонившись над рулем. (См.
поворотов наклоняйтесь сильнее.
также “Пересечение склона”.)
Ошибки в технике вождения, например,
резкие движения рычагом дроссельной
заслонки, резкое торможение, неправильное
перемещение центра тяжести тела или
слишком большая скорость для выбранной
крутизны поворота, могут привести к
опрокидыванию снегохода.
Если снегоход при повороте начинает
опрокидываться, то для восстановления
равновесия еще больше наклонитесь в сторону
поворота. При необходимости плавно
При въезде на вершину холма снижайте
отпускайте рычаг дроссельной заслонки или
скорость и будьте готовы среагировать на
выворачивайте руль в сторону,
препятствия, ямы, другие транспортные
противоположную повороту.
средства или людей, которые могут оказаться
37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
на другой стороне. Если дальнейшее движение
Пересечение склона
XWS00252
вверх по склону невозможно, не газуйте.
Заглушите двигатель и включите стояночный
ОСТОРОЖНО
тормоз. После этого возьмитесь за заднюю
Езда на откосах склонов (“косогорах”) без
часть снегохода и разверните его обратно к
использования соответствующих методов
подножию холма. Когда снегоход направлен к
может привести к переворачиванию или
подножию, садитесь на него со стороны
потере управления. Для снижения риска
вершины холма. Запустите двигатель,
несчастного случая следуйте этим
выключите стояночный тормоз и начинайте
инструкциям. До тех пор, пока вы не
спуск.
отработали навыки езды на пологих
склонах, не переходите на более крутые или
Движение вниз по склону
более сложные.
XWS00241
ОСТОРОЖНО
При пересечении склона необходимо
Во время спуска будьте особенно
правильно распределять свой вес для
осторожны при пользовании тормозом.
удержания равновесия. Во время движения
Чрезмерное торможение приведет к
поперек склона наклоняйтесь таким образом,
блокировке приводной гусеницы и потере
чтобы сместить центр тяжести тела к вершине
управления.
холма. Рекомендуется опереться коленом
ноги, расположенной ближе к подножию
При спуске с холма скорость должна быть
холма, на сиденье, а стопой ноги,
минимальной. Рычаг дроссельной заслонки
находящейся ближе к вершине, на подножку.
должен находиться в положении,
Такое положение позволит легче управлять
обеспечивающем только сцепление. Это
весом тела.
позволит использовать компрессию двигателя
для замедления движения снегохода и
предотвращения свободного скатывания
машины под уклон. Кроме этого, почаще и с
небольшим усилием нажимайте на тормоз.
Снег и лед - скользкие поверхности, поэтому
будьте готовы к тому, что снегоход может
начать соскальзывать боком вниз по склону. В
этом случае, если на пути нет препятствий,
поверните руль в направлении скольжения.
Восстановив равновесие, постепенно
поворачивайте руль в направлении
первоначального движения.
38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
Если снегоход начнет заваливаться набок, то
z Грязи
для восстановления равновесия направьте его
z Песку
чуть вниз по склону. ОСТОРОЖНО! Если не
z Камням
удается сохранить равновесие и снегоход
z Траве
начинает опрокидываться, немедленно
z Голой мостовой
соскочите с машины в сторону вершины
Кроме того, во избежание преждевременного
холма, чтобы избежать повреждения или не
износа ходовой части (приводной гусеницы и
попасть под перевернувшийся снегоход.
направляющих гусеницы), избегайте
[XWS00262]
движения по:
z Ледяной корке
Лед или обледеневшая поверхность
z Снегу, перемешанному с большим
XWS00271
количеством грязи и песка
ОСТОРОЖНО
Все вышеперечисленные случаи отличает одно
Двигайтесь по льду или обледеневшей
общее свойство, касающееся ходовой части
поверхности медленно и осторожно.
(приводной гусеницы и направляющих
Избегайте резких ускорений, поворотов и
гусеницы): малая смазочная способность или
торможений. Управляемость снегохода в
полное ее отсутствие. Приводная гусеница и
этом случае минимальна, и постоянно
все системы ее направляющих требуют
существует опасность неуправляемого
наличия слоя смазки (снега или воды) между
вращения.
направляющими гусеницы и траками. При
Движение по льду или обледеневшим
отсутствии смазки направляющие гусеницы
поверхностям может быть очень опасным.
быстро истираются, а иногда буквально
Сила сцепления с поверхностью, необходимая
расплавляются, что приводит к повреждению
для поворота, торможения или начала
или выходу из строя приводной гусеницы.
движения в этом случае намного меньше, чем
Кроме того, в подобных условиях становится
на снегу.
опасной поломка таких деталей, как цапфы,
штифты, грунтозацепы и пр.
Плотный снежный покров
XWS00281
Движение по утрамбованному снегу может
ОСТОРОЖНО
оказаться сложнее движения по свежему
Повреждение или отказ приводной
снегу, поскольку лыжи и приводная гусеница
гусеницы может привести к потере
частично теряют силу сцепления с покровом.
способности к торможению и управления
Избегайте резких ускорений, поворотов и
снегоходом, что может стать причиной
торможений.
аварии.
Движение по другим поверхностям
z Перед каждой поездкой проверяйте
Избегайте движения на снегоходе по
приводную гусеницу на предмет
поверхностям, отличным от снега и льда.
повреждений и неправильной
Движение по иным поверхностям приводит к
регулировки.
повреждению или быстрому износу полозьев,
z При обнаружении повреждения
приводной гусеницы, направляющих
приводной гусеницы не ездите на
гусеницы и ведущих звездочек. Ни при каких
снегоходе.
обстоятельствах не допускается движение по:
39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XCS00351
Движение по снежной целине
ВНИМАНИЕ
Избегайте движения по снежной целине, пока
Чаще ездите по свежему снегу. Движение по
глубина снежного покрова не станет
льду или плотно утрамбованному снегу
достаточной. Для создания надежной общей
вызывает быстрый износ направляющих
основы, покрывающей препятствия (камни,
гусеницы.
бревна и т. п.), обычно требуется снежный
покров толщиной около метра. Если толщина
XSU11351
снежного покрова недостаточна, оставайтесь
Увеличение срока службы
на накатанной колее, чтобы избежать
приводной гусеницы
повреждения приводной гусеницы от удара о
Рекомендации
скрытое препятствие.
Натяжение гусеницы
Шипованная гусеница
Во время обкатки новая приводная гусеница
Как правило, после установки шипов срок
имеет тенденцию быстро растягиваться из-за
службы гусеницы сокращается. Сверление
приработки звеньев. Почаще проверяйте и
отверстий под шипы нарушает целостность
регулируйте натяжение и расположение
внутренних волокон, что ослабляет материал
гусеницы. (Операции регулировки описаны на
гусеницы. Не разгоняйтесь с шипованной
стр. 71.) Ослабшая гусеница может
гусеницей до больших скоростей. Шипы могут
проскальзывать, соскочить с направляющих
зацепиться за какой-нибудь предмет и
или зацепиться за детали подвески и вызвать
выскочить из гусеницы, оставляя разрывы или
серьезную поломку. Не перетягивайте
повреждения вокруг уже ослабленной
гусеницу — это может привести к увеличению
области. Для уменьшения возможных
трения между гусеницей и направляющими и,
повреждений проконсультируйтесь с
как результат, ускоренному износу обоих
производителем шипов по вопросам их
элементов конструкции. Это также может
установки и распределения по поверхности
вызвать избыточную нагрузку на детали
гусеницы.
подвески и привести к их поломке.
Специалисты фирмы Yamaha не
Минимальный снежный покров
рекомендуют устанавливать на гусеницу
Приводная гусеница и ее направляющие
шипы.
смазываются и охлаждаются снегом и водой.
XSU11361
Для предотвращения перегрева гусеницы и
Ремень
направляющих избегайте длительного
Ремнем для облегчения управлением
движения на высокой скорости по таким
снегоходом при пересечении склонов должны
поверхностям, как обледенелые колеи,
пользоваться только опытные водители.
замерзшие озера и реки, имеющие
минимальный снежный покров.
Перегревшийся трак становится менее
прочным, что может вызвать его повреждение
и разрушение.
40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XSU13225
Управление снегоходом
XWS00301
ОСТОРОЖНО
Прежде чем приступать к вождению
снегохода, внимательно прочтите разделы
“ПРАВИЛА БЕЗОПАСНОСТИ” на стр. 6 и
“Вождение снегохода” на стр. 35.
XWS00311
ОСТОРОЖНО
1. Ремень
z Перед переключением передачи рычаг
XWS00291
дроссельной заслонки должен быть
ОСТОРОЖНО
полностью отпущен, а снегоход
Неправильное пользование ремнем,
неподвижен.
закрепленным на рулевой колонке, может
z Рычаг переключения передач нужно
стать причиной тяжелой травмы или
двигать вперед (“FWD”) или назад
смерти.
(“REV”) до упора. Двигатель при этом
z
Используйте ремень только как предмет,
должен работать на холостых оборотах.
за который может держаться водитель
z Прежде чем дать задний ход, убедитесь в
при необходимости смещения веса тела
отсутствии сзади каких-либо
по направлению к вершине холма для
препятствий. При движении смотрите
сохранения равновесия при пересечении
назад.
склона. Пересекать склоны такой
z При движении задним ходом сбавьте
крутизны, при которой необходимо
скорость и избегайте резких поворотов.
пользоваться ремнем, должны только
опытные водители.
ПРИМЕЧАНИЕ
z
Правой рукой держитесь за рукоятку
Перед началом движения хорошо прогрейте
руля для изменения направления
двигатель.
движения, а левой возьмитесь за ремень,
1.
Для выбора направления движения
чтобы сместить вес тела к вершине холма
потяните рычаг переключения передач,
для удержания равновесия при
переместите его в положение “FWD” или
пересечении склона.
“REV” до упора, а затем нажмите на него.
z
При использовании ремня двигайтесь на
ВНИМАНИЕ: Не производите
снегоходе осторожно. В тот момент, когда
переключения из положения “FWD” в
Вы держитесь одной рукой за ремень,
положение “REV” или из положения
резко не разгоняйтесь и не тормозите.
“REV” в положение “FWD” во время
z
Не пользуйтесь ремнем для упрощения
движения снегохода, в противном
подъема опрокинувшегося снегохода.
случае может быть повреждена цепь
z
Не используйте ремень для крепления
привода. [XCS00812]
грузов и аксессуаров.
41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
1. Потяните.
3.
Медленно надавите на рычаг дроссельной
2. Переместите на “FWD” (вперед).
заслонки, чтобы тронуться с места.
3. Вдавить.
4.
Поворачивайте руль для движения в
нужном направлении.
5.
Для остановки снегохода нажмите на
рычаг тормоза.
6.
Включите стояночный тормоз,
переместив рычаг стояночного тормоза
влево.
XSU11412
Остановка двигателя
z Для остановки двигателя поверните главный
переключатель в положение выключения.
1. Потяните.
2. Переместите на “REV” (назад).
3. Вдавить.
1
ПРИМЕЧАНИЕ
Когда рычаг переключения передач
установлен в положение заднего хода,
раздается сигнал зуммера заднего хода.
2.
Нажмите на рычаг тормоза, отключите
стояночный тормоз, переместив рычаг
стояночного тормоза вправо, а затем
1. Выкл.
отпустите рычаг тормоза.

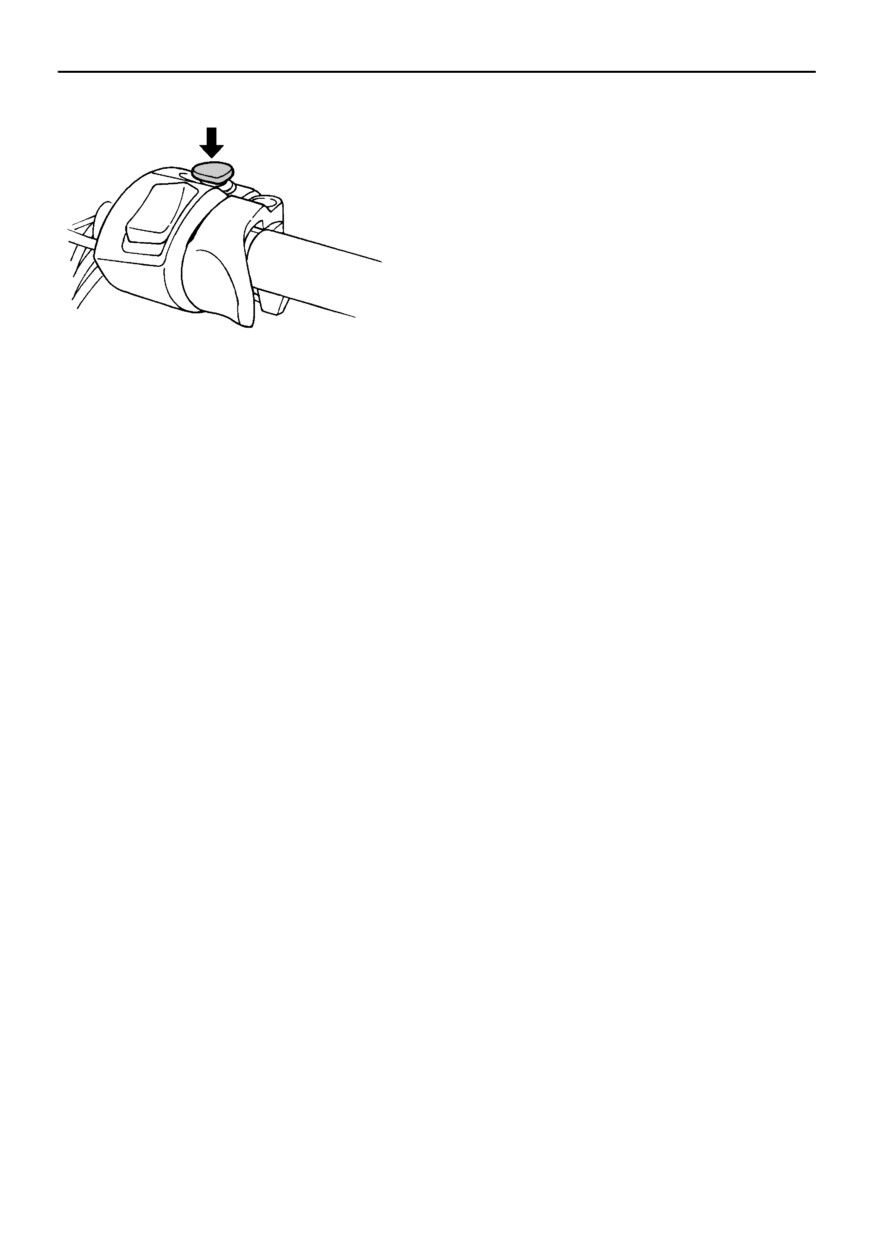

z Для остановки двигателя в экстренной
ситуации нажмите кнопку выключателя
двигателя.
42

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатация
XSU11431
Транспортировка
При перевозке снегохода в трейлере или на
грузовике соблюдайте следующие
рекомендации, которые помогут уберечь
снегоход от повреждений:
z
В случае транспортировки снегохода в
открытом прицепе или открытом кузове
грузовика накройте снегоход чехлом. Для
этого лучше всего использовать чехол,
специально предназначенный для данной
модели снегохода. Это предотвратит
попадание посторонних предметов в
вентиляционные отверстия и защитит
поверхность снегохода от повреждений
дорожным мусором и камнями.
z
В случае транспортировки снегохода в
открытом прицепе или открытом кузове
грузовика по дороге, обработанной солью,
покройте металлические детали подвески
тонким слоем масла или другого средства
защиты от коррозии. Это защитит детали
снегохода от коррозии. По прибытии на
место обязательно протрите снегоход,
чтобы удалить налет соли.
43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11453
Периодический осмотр, регулировка и смазка снегохода обеспечат наилучшие показатели по его
безопасности и эффективности эксплуатации. Безопасность является обязательным условием
для владельца/водителя транспортного средства. Наиболее важные узлы, требующие осмотра,
регулировки и смазки, описаны на следующих страницах.
XWS00342
ОСТОРОЖНО
Неправильное содержание или техническое обслуживание снегохода может увеличить
риск вашей травмы или гибели при эксплуатации или использовании снегохода. Если Вы
не овладели технологией обслуживания снегохода, обратитесь к дилеру фирмы Yamaha
для обслуживания.
XWS00701
ОСТОРОЖНО
При выполнении технического обслуживания выключите двигатель, если не указано
иначе.
z В работающем двигателе имеются движущиеся элементы, в которые могут попасть
части тела или одежда, и электрические компоненты, которые могут стать причиной
электрических ударов или пожаров.
z Работа двигателя в ходе обслуживания может привести к травме глаз, ожогам, пожару
или отравлению угарным газом и, возможно, к гибели. Более подробная информация об
угарном газе приведена на стр. 6.
XWS00791
ОСТОРОЖНО
Во время эксплуатации тормозные диски, суппорты и накладки могут сильно нагреваться.
Во избежание возможных ожогов дождитесь охлаждения компонентов тормозной системы,
прежде чем прикасаться к ним.
Обслуживание, замена или ремонт систем и устройств контроля выхлопа может
выполняться любым специалистом или мастерской, прошедшей соответствующую
сертификацию (если применимо).
Надлежащее периодическое техническое обслуживание снегохода является важным для
приятного использования в течение длительного времени. Особенно важным является
обслуживание системы контроля выхлопа. Эта система не только обеспечивает чистый воздух,
но также играет важную роль в поддержании надлежащей работы двигателя и развитии им
максимальной мощности. В следующих таблицах периодического технического обслуживания
действия по обслуживанию системы контроля выхлопа объединены отдельно. Для проведения
этих работ требуются специальные данные, знания и оборудование. Дилеры Yamaha проходят
соответствующее обучение и располагают необходимым оборудованием для выполнения
подобных работ по обслуживанию.
44

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11462
Карта периодического технического обслуживания для системы
контроля выхлопа
Техническое обслуживание элементов, отмеченных звездочками, должно производиться
дилером фирмы Yamaha, так как для этого требуются специальные инструменты, данные и
технический опыт.
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Проверить состояние.
Отрегулировать зазор и
Свечи зажигания
очистить.
51
В случае необходимости
замените.
Проверьте и отрегулируйте
Каждые 40000 км ( 25000
Клапанный зазор
зазор клапанов при холодном
55
миль)
двигателе.
Проверить вентиляционный
шланг на наличие трещин и
Система вентиляции
повреждений.
картера
В случае необходимости
замените.
Проверить топливный шланг на
наличие трещин и
Топливопровод
повреждений.
В случае необходимости
замените.
Проверьте синхронизацию .
Впрыск топлива
При необходимости
отрегулировать.
Проверить на утечки.
*
Система выпуска
При необходимости затянуть
или заменить прокладку.
45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11566
Карта общего технического обслуживания и смазки
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
Замените ( перед сливом
Моторное масло
55
прогреть двигатель).
Каждые
Патрон масляного
20000 км
Замените.
55
фильтра двигателя
( 12000
миль)
Проверить уровень
охлаждающей жидкости .
Система охлаждения
61
При необходимости стравить
воздух из системы охлаждения.
Проверить включение и
скорость переключения
передач.
При любом изменении
При необходимости
высоты над уровнем
отрегулировать.
моря.
Проверить шкивы на износ и
наличие повреждений.
Первичное и
Проверить пригрузы/ролики и
вторичное
втулки на износ — для
зацепление
первичного.
Проверить контактные
башмаки/втулки на износ — для
вторичного .
В случае необходимости
замените.
Смазать рекомендуемой
смазкой.
После первых 500 км
Проверить провисание цепи.
( 300 миль) и далее
Приводная цепь
При необходимости
66
каждые 800 км ( 500
отрегулировать.
миль).
Масло для
Проверить уровень масла.
66
приводной цепи
Заменить.
66
Рычаг
Смажьте рекомендуемой
*
переключения
смазкой.
передач
46

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
При необходимости
отрегулировать свободный ход
67
Тормоз и
и/или заменить колодки.
стояночный тормоз
См. ПРИМЕЧАНИЕ
Заменить тормозную жидкость .
67
после таблицы.
Проверить плавность хода.
Тросы управления
75
Смазать, если требуется.
Проверить на легкость
Установка дискового
свободного хода.
Каждые 1600 км ( 1000
тормоза
Смазать ось рекомендуемой
миль)
смазкой.
Проверить на износ и наличие
Обратная ведущая
повреждений.
70
звездочка
В случае необходимости
замените.
Проверить на износ и наличие
Направляющие
повреждений.
71
гусеницы
В случае необходимости
замените.
Проверить на износ и наличие
повреждений.
Лыжи и полозья
70
В случае необходимости
замените.
Проверить расхождение лыж .
Система рулевого
При необходимости
71
управления
отрегулировать.
Проверить люфты
Рулевые
подшипниковых узлов.
подшипники
Смазать рекомендуемой
смазкой.
Смажьте рекомендуемой
смазкой.
Проверьте на износ и наличие
Компонент подвески
повреждений шаровые
75
соединения .
В случае необходимости
замените.
После первых 500 км
Проверить провисание.
( 300 миль) и далее
*
Приводная гусеница
При необходимости
71
каждые 800 км ( 500
отрегулировать.
миль).
47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПЕРВОНАЧАЛЬНЫЕ
ВСЕ
Каждый
1 месяц
сезон
КОМПОНЕНТ
ДЕЙСТВИЯ
СТРАНИЦА
или 800 км
или
( 500 миль )
4000 км
(40 часов)
(2500 миль)
(200 часов)
• Убедитесь, что все гайки , болты
Соединения и
и винты надежно затянуты.
77
крепежные детали
• Затяните, если необходимо.
Аккумуляторная
• Проверить состояние.
*
77
батарея
• При необходимости зарядить.
ПРИМЕЧАНИЕ
Тормозная система:
z После снятия главного тормозного цилиндра и цилиндра суппорта всегда проверяйте
тормозную жидкость. Регулярно проверяйте уровень тормозной жидкости и добавляйте в
случае необходимости.
z Раз в два года меняйте масляные уплотнения главного тормозного цилиндра и цилиндра
суппорта.
z Каждые четыре года или при наличии трещин или повреждений заменяйте тормозной шланг.
48

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU13004
XSU14231
Комплект инструментов
Рекомендуемое оборудование
Комплект инструментов владельца находится
Желательно брать с собой запасные части и
в сумке для хранения. (Для получения
другое необходимое оборудование во время
дополнительной информации о сумке для
езды на снегоходе, чтобы при необходимости
багажа см. стр. 23.)
можно было выполнить мелкий ремонт.
Приведенная в настоящем руководстве
Необходимо постоянно иметь при себе
информация об обслуживании и входящие в
следующее:
комплект инструменты помогут Вам в
z Фонарь
проведении профилактического обслуживания
z Рулон пластиковой ленты
и мелкого ремонта. В то же время для
z Стальную проволоку
надлежащего выполнения определенных работ
z Буксировочный трос
по обслуживанию могут понадобиться
z Клиновой ремень
дополнительные инструменты, например,
z Электрические лампочки
динамометрический ключ.
При выезде на дальнее расстояние следует
также взять с собой дополнительный запас
топлива.
XSU12784
Снятие и установка капота и
крышек
XWS00092
ОСТОРОЖНО
Перед началом эксплуатации убедитесь,
что капот и крышки надежно закреплены.
Ослабленный капот или крышка могут
1. Комплект инструментов
сдвинуться и привести к потере
XCS00782
управления.
ВНИМАНИЕ
Перед пуском двигателя убедитесь, что
Капот
комплект инструментов надежно
Чтобы снять капот
закреплен, а молния сумки для багажа
Ослабьте фиксаторы, а затем сдвиньте капот
полностью закрыта.
вперед.
ПРИМЕЧАНИЕ
Если у Вас нет динамометрического ключа,
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
1
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.
1. Замок
49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2
1
1
1
1
1. Капот
1. Замок
2. Левая боковая крышка
Чтобы установить капот
Зацепите край капота за переднюю крышку,
Чтобы установить боковую крышку
вставьте выступы капота в щели на стойке
1.
Вставьте задний выступ боковой крышки
фары, а затем затяните фиксаторы.
в паз боковой крышки топливного бака и
вставьте выступы передней части крышки
в пазы нижней крышки.
1
Левая и правая боковые крышки
Чтобы снять боковую крышку
1. Левая боковая крышка
1.
Снимите капот. (Порядок снятия см.
2.
Затяните крепления.
выше.)
3.
Установите капот.
2.
Открепите фиксаторы, а затем снимите
XCS00373
боковую крышку, как показано.
ВНИМАНИЕ
z Перед установкой капота и крышек
убедитесь, что все кабели, шланги и
провода проложены правильно.
z При установке капота и крышек
обязательно надежно затяните
крепления.
50

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU11785
XWS00711
Проверка свечей зажигания
ОСТОРОЖНО
Свечи зажигания являются важными деталями
В двигателе должны использоваться свеча
двигателя, проверка которых не представляет
зажигания и колпачок свечи зажигания
сложности. Состояние свечей зажигания
только установленных типов. В противном
обычно отражает состояние двигателя.
случае T.O.R.S. не будет работать должным
Проверьте окраску белого фарфорового
образом.
изолятора центрального электрода. В
Длина резьбовой части у разных свечей
идеальном случае изолятор должен быть
зажигания различна. За длину резьбовой части
светло-коричневым, что свидетельствует о
принимается расстояние от седла под
том, что двигатель снегохода работает
прокладку свечи до конца резьбы. Если длина
нормально. Если цвет изолятора какой-либо
резьбовой части слишком велика, может
свечи явно отличается от указанного, то в
произойти перегрев и поломка двигателя. Если
двигателе, возможно, имеется неисправность.
длина резьбовой части слишком мала,
Например, очень белый изолятор
возможно быстрое загрязнение свечи и
центрального электрода, вероятно, указывает
снижение эффективности работы двигателя.
на утечку всасываемого воздуха в контуре
Кроме того, из-за слишком короткой резьбы на
образования топливовоздушной смеси или на
ее открытом участке образуется нагар,
неисправность карбюратора данного
приводящий к местному перегреву в камере
цилиндра. Не пытайтесь самостоятельно
сгорания и повреждению резьбы. Всегда
диагностировать неисправности такого рода.
используйте свечи с указанной длиной
Предоставьте снегоход дилеру фирмы Yamaha
резьбовой части.
для технического осмотра и возможного
ремонта.
Длина резьбовой части свечи зажигания:
Необходимо периодически извлекать и
19.0 мм (0.75 дюйм)
осматривать свечи зажигания, потому что от
нагрева и образования нагара происходит
постепенная эрозия и разрушение свечей. Если
при необходимости замены Вы не
располагаете свечой того же типа, обратитесь
к дилеру фирмы Yamaha.
Рекомендуемая свеча зажигания:
Производитель:
NGK
Модель:
CR9E
1. Искровой зазор свечи зажигания
2. Длина резьбовой части свечи зажигания
Перед установкой свечи всегда измеряйте
искровой зазор с помощью проволочного
толщиномера и регулируйте его в
соответствии с указанным значением.
51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
Искровой зазор свечи зажигания:
1
3
2
0 .7-0.8 мм ( 0.028-0.031 дюйм)
(b)
При установке свечи всегда протирайте
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
указанным крутящим моментом.
(a)
Крутящий момент затяжки свечи
зажигания:
13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)
XCS00383
ВНИМАНИЕ
Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.
XSU13664
Регулировка свободного хода
4
1.
Резиновая крышка
рычага дроссельной заслонки
2.
Контргайка
1.
Сдвиньте назад резиновую крышку.
3.
Регулировочная гайка свободного хода
2.
Ослабьте контргайку.
рычага дроссельной заслонки
3.
Чтобы увеличить свободный ход рычага
4.
Свободный ход рычага дроссельной
дроссельной заслонки, поверните
заслонки
регулировочную гайку в направлении (a).
Свободный ход рычага дроссельной
Чтобы уменьшить свободный ход рычага
заслонки:
дроссельной заслонки, поверните
3.0-4.0 мм (0.12-0.16 дюйм)
регулировочную гайку в направлении (b).
4.
Затяните контргайку.
5.
Сдвиньте резиновую крышку в исходное
положение.
XSU11864
Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)
XWS00353
ОСТОРОЖНО
При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:
52

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
z Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.
z Убедитесь, что включен стояночный
тормоз.
z Не повышайте обороты двигателя до
момента не включения сцепления.
Проверьте действие T.O.R.S.
1.
Запустите двигатель.
1.
Ось поворота рычага дроссельной заслонки
ПРИМЕЧАНИЕ
2.
Ниша выключателя двигателя
См. раздел “Пуск двигателя” на стр. 34.
3.
Рычаг дроссельной заслонки
2.
Отведите ось поворота рычага
T.O.R.S. начнет работать, и частота
дроссельной заслонки от выключателя
вращения двигателя будет
дроссельной заслонки, для чего поместите
поддерживаться в пределах скорости
большой палец (сверху) и указательный
включения сцепления. (Скорость
палец (снизу) между осью поворота
включения сцепления см. на стр. 86.)
рычага дроссельной заслонки и нишей
ОСТОРОЖНО! Если частота
выключателя остановки двигателя.
вращения двигателя не уменьшается до
Удерживая ось поворота указанным
скорости включения сцепления,
образом, постепенно надавливайте на
выключите двигатель поворотом
рычаг управления дроссельной заслонкой.
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация
снегохода при неисправной системе
T.O.R.S. может стать причиной потери
управления. [XWS00363]
53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XSU12804
5.
Поднимите блок фары и стойку блока
Проверка воздушного фильтра
фары, а затем сдвиньте крышку корпуса
После каждой поездки проверяйте, чтобы под
воздушного фильтра вправо и снимите ее.
рамой фильтрующего элемента воздушного
фильтра не было снега. Кроме того, в
зависимости от условий движения может
потребоваться очистка от снега во время
поездки.
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2.
Снимите капот и левую боковую крышку
и правую боковую крышку. (Порядок
снятия см. на стр. 49.)
1.
Крышка корпуса воздушного фильтра
3.
Снимите быстроразъемные фиксаторы
6.
Поднимите раму фильтрующего элемента
стойки блока фары и отсоедините разъем
и проверьте фильтрующий элемент. Если
датчика температуры воздуха.
под фильтрующим элементом имеется
снег, снимите элемент, удалите снег и
установите элемент на место.
1. Быстроразъемный фиксатор
2. Разъем датчика температуры воздуха
4.
Отсоедините крепления крышки корпуса
воздушного фильтра.
7.
Поместите на место раму фильтрующего
1. Крепление крышки корпуса воздушного
элемента и установите крышку корпуса
фильтра
воздушного фильтра.
54

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
8.
Защелкните крепления крышки корпуса
пользоваться снегоходом в местности, высота
воздушного фильтра.
которой над уровнем моря отличается от
9.
Присоедините разъем датчика
высоты района его приобретения, обязательно
температуры воздуха и установите
проконсультируйтесь с дилером фирмы
быстроразъемные фиксаторы стойки
Yamaha. Он сообщит, требуются ли какие-
блока фары.
либо регулировки для той высоты местности,
10. Установите правую боковую крышку,
где Вы будете ездить на снегоходе.
левую боковую крышку и капот.
ВНИМАНИЕ: В случае эксплуатации
XSU11932
снегохода на высоте свыше 900 м (3000
Высокогорные наладочные
футов) над уровнем моря нужно
параметры
отрегулировать зубчатые колеса приводной
Увеличение высоты местности над уровнем
цепи и клиноременную передачу.
моря уменьшает мощность бензинового
Обратитесь к дилеру фирмы Yamaha. [XCS00432]
двигателя примерно на 3% на каждые 305 м
XSU11951
(1000 футов) подъема. Это связано с
Клапанный зазор
уменьшением плотности воздуха при
Клапанный зазор изменяется в процессе
увеличении высоты. Меньшая плотность
эксплуатации, что приводит к неправильному
воздуха означает снижение содержания
соотношению компонентов
кислорода, необходимого для сгорания
топливовоздушной смеси и/или шуму при
топлива.
работе двигателя. Во избежание этого
В Вашем снегоходе применена электронная
клапанный зазор должен регулироваться
система впрыска топлива, обеспечивающая
дилером фирмы Yamaha с периодичностью,
оптимальное соотношение топливовоздушной
указанной в карте периодического
смеси, необходимое для двигателя. Поэтому
технического обслуживания.
XSU12818
нет необходимости в регулировке системы
Моторное масло и патрон
впрыска топлива даже для эксплуатации в
масляного фильтра
условиях высокогорья.
Проверяйте уровень моторного масла перед
Помните:
каждой поездкой. Кроме того, замена масла и
Уменьшение плотности воздуха с
патрона масляного фильтра должна
увеличением высоты означает снижение
проводиться с периодичностью, указанной в
мощности двигателя даже при оптимальном
карте периодического технического
соотношении топливовоздушной смеси.
обслуживания и смазки.
Поэтому на большой высоте над уровнем моря
XWS00371
ускорение и максимальная скорость будут
ОСТОРОЖНО
меньше.
Сразу после выключения двигателя
Для преодоления последствий падения
моторное масло очень горячее. Контакт с
мощности на больших высотах над уровнем
моторным маслом или попадание его на
моря могут потребоваться различные
одежду может вызвать ожоги.
регулировки зубчатых колес приводной цепи и
клиноременной передачи, что поможет
избежать ухудшения рабочих характеристик и
ускоренного износа. Если Вы собираетесь
55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
XCS00483
z После эксплуатации снегохода дайте
ВНИМАНИЕ
двигателю поработать на холостых оборотах
z Не запускайте двигатель при чрезмерном
не менее 10 секунд, прежде чем заглушить
или недостаточном количестве масла в
его.
масляном баке. Это может привести к
3.
Снимите капот и правую боковую
выплескиванию масла или повреждению
крышку. (Порядок снятия см. на стр. 49.)
двигателя.
4.
Отсоедините разъем указателя уровня
z Обязательно замените моторное масло
масла. ВНИМАНИЕ: Перед снятием
после первых 800 км (500 миль) пробега и
крышки маслоналивного патрубка
впоследствии заменяйте его через каждые
отсоедините указатель уровня масла, в
4000 км (2500 миль) или в начале нового
противном случае кабель может
сезона, иначе произойдет быстрый износ
перекрутиться и повредиться. [XCS00453]
двигателя.
z Патрон масляного фильтра необходимо
заменять после первых 800 км (500 миль)
пробега и далее каждые последующие
20000 км (12000 миль).
Чтобы проверить уровень масла в
двигателе
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
1.
Разъем указателя уровня масла
2.
Крышка маслоналивного патрубка
5.
Снимите крышку маслоналивного
патрубка, вытрите как следует
масломерный щуп, вставьте его обратно в
отверстие маслоналивного патрубка (не
вкручивая), а затем снова извлеките,
чтобы проверить уровень масла.
2.
Включите двигатель, прогрейте его в
течение 10-15 минут, а затем выключите.
ПРИМЕЧАНИЕ
z Двигатель также можно прогреть,
эксплуатируя снегоход в течение 10-15
минут.
1. Крышка маслоналивного патрубка
2. Масломерный щуп
56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2.
Включите двигатель, прогрейте его в
ПРИМЕЧАНИЕ
течение нескольких минут, а затем
Уровень моторного масла должен быть между
выключите.
отметками “H” и “L” на масломерном щупе.
3.
Снимите капот, левую боковую крышку,
правую боковую крышку и кожух
привода. (Порядок снятия см. на стр. 21 и
49.)
4.
Снимите левую нижнюю крышку, правую
нижнюю крышку и нижнюю панель.
2
2
1.
Отметка уровня “H”
2.
Отметка уровня “L”
6.
Если уровень моторного масла ниже
отметки “L”, добавьте масла
3
1
рекомендованного типа до отметки “H”.
4
3
(Информация о рекомендованных типах
1.
Левая нижняя крышка
масла находится на стр. 86.)
2.
Быстроразъемный фиксатор
3.
Болт
ВНИМАНИЕ: Заливая масло, следите
4.
Шайба
за тем, чтобы не превысить отметку
уровня “H” на масломерном щупе.
Используйте только масло
рекомендованного типа. (См. стр. 86.)
2
Следите за тем, чтобы в масляный бак
не попали посторонние предметы.
1
2
[XCS00463]
7.
Вставьте масломерный щуп в отверстие
маслоналивного патрубка и затяните
крышку маслоналивного патрубка.
3
8.
Подсоедините разъем указателя уровня
3
4
1.
Правая нижняя крышка
масла.
2.
Быстроразъемный фиксатор
9.
Установите на место правую крышку и
3.
Болт
капот.
4.
Шайба
Для замены моторного масла (с
заменой или без замены патрона
масляного фильтра)
1.
Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
2
1
1
2
2
1. Нижняя панель
1. Крышка головки цилиндров
2. Быстроразъемный фиксатор
5.
Поставьте под масляный бак масляный
поддон для сбора отработанного масла.
6.
Отсоедините разъем указателя уровня
масла.
2
1
1. Болт слива моторного масла (из масляного
бака)
2. Прокладка
8.
Поставьте под двигатель масляный
поддон для сбора отработанного масла.
1. Разъем указателя уровня масла
9.
Извлеките болт слива моторного масла и
2. Крышка маслоналивного патрубка
прокладку и слейте масло из картера.
7.
Снимите крышку маслоналивного
патрубка и крышку головки цилиндров,
затем снимите болт слива моторного
2
3
масла с прокладкой, чтобы слить масло из
масляного бака.
1
1. Болт слива моторного масла (из картера)
2. Прокладка
3. Отметка “
58

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Периодическое техническое обслуживание и регулировка
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
z Символ “
” отпечатан на картере рядом с
Убедитесь, что уплотнительное кольцо
болтом слива моторного масла из картера.
установлено правильно.
z Избавляйтесь от отработанного моторного
12. Установите новый патрон масляного
масла в соответствии с местными
фильтра при помощи гаечного ключа для
правовыми нормами.
масляного фильтра и затяните его с
z Если вы не собираетесь заменять патрон
указанным крутящим моментом.
масляного фильтра, пропустите пункты
10-12.
Крутящий момент затяжки:
Патрон масляного фильтра:
10. Извлеките патрон масляного фильтра при
17 Нм (1.7 м·кгс, 12 фут·фунт силы)
помощи гаечного ключа для масляного
фильтра.
13. Установите болты слива моторного масла
с новыми прокладками, а затем затяните
их до нужного момента затяжки.
Крутящие моменты затяжки:
Болт слива моторного масла (из
картера):
10 Нм (1.0 м·кгс, 7.2 фут·фунт силы)
Болт слива моторного масла (из
масляного бака):
16 Нм (1.6 м·кгс, 12 фут·фунт силы)
14.
Залейте 2.0 л (2.11 амер. кварты, 1.76 англ.
1. Патрон масляного фильтра
кварты) рекомендуемого моторного масла
ПРИМЕЧАНИЕ
в масляный бак, а затем установите и
Гаечный ключ для масляного фильтра можно
затяните крышку маслоналивного
приобрести у дилера фирмы Yamaha.
патрубка и крышку головки цилиндров.
15.
Включите двигатель, прогрейте его в
11. Нанесите тонкий слой моторного масла на
течение нескольких минут, а затем
уплотнительное кольцо нового патрона
выключите.
масляного фильтра.
16.
Снимите крышку маслоналивного
патрубка, а затем добавьте необходимое
количество масла рекомендованного типа
до отметки уровня “H” на масломерном
щупе. (Процедура проверки уровня
описана выше.) ВНИМАНИЕ: Заливая
масло, следите за тем, чтобы не
превысить отметку уровня “H” на
масломерном щупе. Используйте
только масло рекомендованного типа.
(См. стр. 86.) Следите за тем, чтобы в
1. Уплотнительное кольцо
масляный бак не попали посторонние
59















содержание      ..      1      2      3      ..
