104

необходимости заменить. Затяните гайку

крутящим моментом (10 ± 1) Н•м.

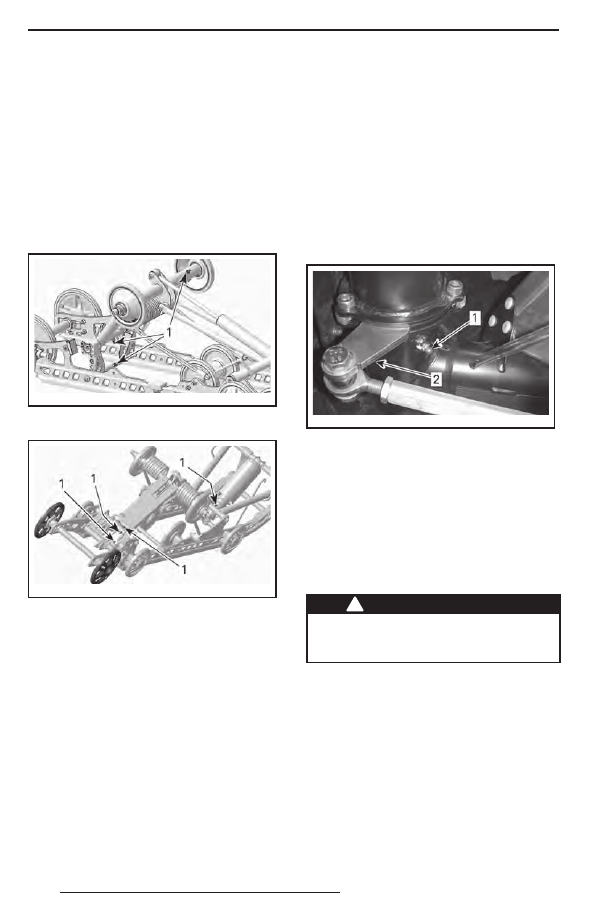

Смазка компонентов задней

подвески

Смажьте компоненты задней подвески

в местах расположения пресс-маслёнок

синтетической смазкой SUSPENSION

GREASE (P/N 293 550 033). Периодич-

 (P/N 293 550 033). Периодич-

ность обслуживания указана в разделе

«РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-

ЖИВАНИЯ».

mmr200 8-048-062_a

SC-5M
1. Пресс-маслёнки

mmo2 010 -007-026_a

SC-5U
1. Пресс-маслёнки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных

элементов рулевого управления и перед-

ней подвески (рулевых тяг, наконечников

рулевых тяг, болтов крепления лыж и их

опор и т. п.). При необходимости обрати-

тесь к авторизованному дилеру Ski-Doo.

Смазка передней подвески

Используя синтетическую смазку (P/N 293

550 033), смажьте переднюю подвеску че-

рез пресс-маслёнки. Периодичность обслу-

живания указана в разделе «РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

С  каждой  стороны  располагается

по одной пресс-маслёнке. Каждая из ко-

торых располагается в передней части

рамы под рулевыми рычагами.
В общем случае для смазки достаточно

4–5 нажатий на нагнетатель смазки.
Если ввести слишком большое количе-

ство смазки, она будет выходить и попа-

дать на компоненты передней подвески

и рулевого управления. Удалите избы-

точное количество смазки во избежание

её попадания на другие части.

mmo2 010 -007-014_a

ЛЕВАЯ СТОРОНА
1. Пресс-маслёнка
2. Рулевой рычаг

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении призна-

ков износа деталей обратитесь к автори-

зованному дилеру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  ухудшают  управляемость

снегохода.

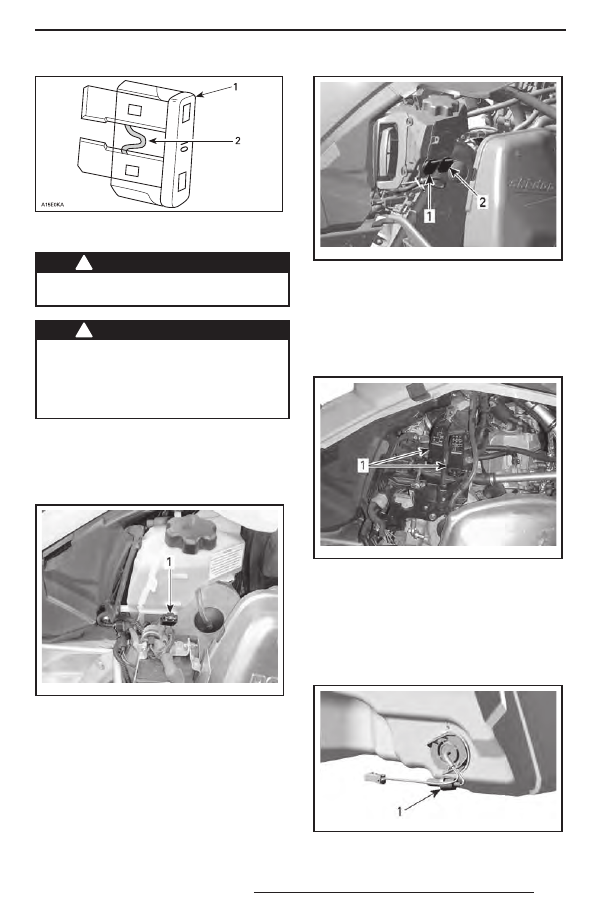

Предохранители

Проверка предохранителей

Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

105

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохра-

нитель с более высоким номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

Расположение предохранителей

550F
Главный предохранитель располагается

рядом с резервуаром системы смазки.

mmo2 010 -004-011_b

1. Главный предохранитель

600 HO E-TEC
Предохранители располагаются на резер-

вуаре системы смазки.

mmo2 007 -009-017_a

ТИПОВОЙ ВАРИАНТ
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

600 ACE
Блоки предохранителей располагаются

над верхней частью картера цепной пе-

редачи.

mmo2 011 -003-008_a

1. Блоки предохранителей

Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Все модели
Предохранитель датчика уровня топлива

располагается за глушителем впуска.

mmo2 007 -009-016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

106

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.

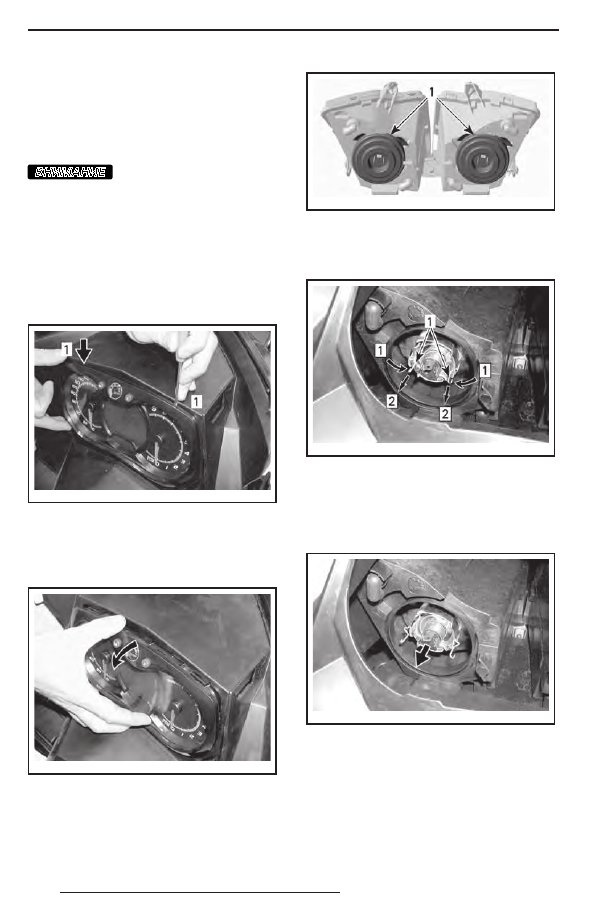

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до стеклянной колбы, очистите её изо-

пропиловым  спиртом,  который

не оставляет плёнку на стекле.
1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

mmo2 007 -009-061_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-

рону.

mmo2 007 -009-062_a

ТИПОВОЙ ВАРИАНТ

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последовательно-

сти, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

107

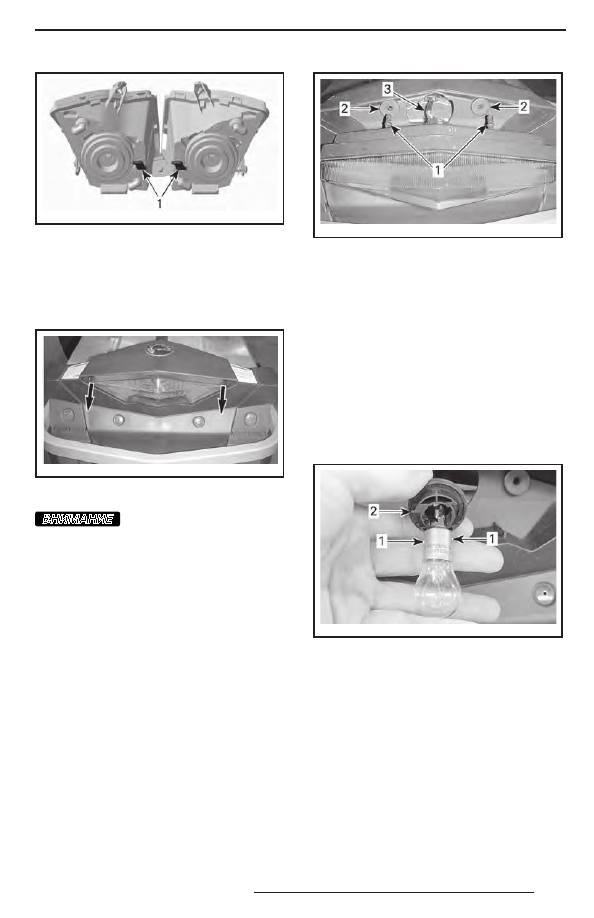

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1.  Аккуратно,  одновременно  потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

mmr200 8-039-012_a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ

ВНИМАНИЕ

Корпус заднего фонаря

удерживается на месте с помощью

двух пластиковых штифтов вставлен-

ных в резиновые втулки. Если при сня-

тии корпус фонаря слишком сильно

отклонить в сторону, штифты могут

сломаться и корпус фонаря придётся

заменить. Во избежание повреждения

жгута проводов не вытаскивайте кор-

пус фонаря слишком сильно.

mmr200 8-039-006_a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

2.  Повернув патрон лампы против часо-

вой стрелки, снимите его с корпуса фо-

наря.

3.  Нажав и повернув лампу против часо-

вой стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ:  Обратите  внимание

на расположение держателей на корпусе

лампы и при установке совместите их с

соответствующим фиксатором патрона.

mmr200 8-039-008_a

1. Держатели лампы
2. Фиксатор на патроне
