ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление

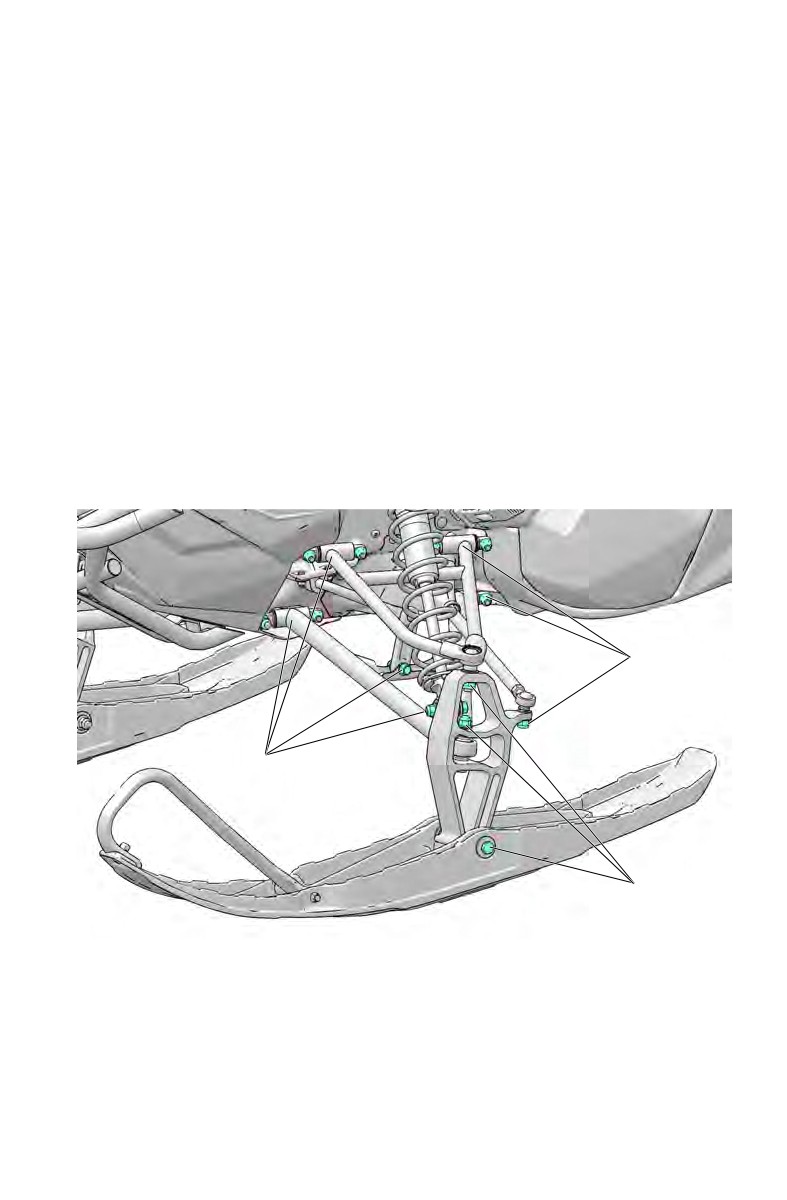

Проверка передней подвески
ВНИМАНИЕ! Неправильный момент затяжки или повреждение элементов
передней подвески могут привести к потере управления и связанной с этим
серьезной травме или смертельному исходу. Обратитесь к дилеру
POLARIS.
Еженедельно или перед длительной поездкой проверяйте элементы, ука-
занные ниже. Если при проверке вы обнаружили повреждение элементов
или плохо закрепленные крепежи, обратитесь к дилеру.
• Верхние / нижние рычаги
• Поворотный кулак
• Крепежи (Х на рисунке)
• Лыжи, петли лыж, демпферы, карбидные коньки
• Рулевые тяги, наконечники тяг, пыльники рулевых тяг
• Стабилизатор, стойки стабилизатора
X
X
X
123
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление
Регулировка схождения лыж
ВНИМАНИЕ! Неправильно отрегулированные или не отрегулированные лыжи
могут привести к потере управления и связанной с этим серьезной травме или смер-
тельному исходу. Не пытайтесь самостоятельно регулировать лыжи. Обратитесь к
дилеру POLARIS.
Если руль кажется "тяжелым", или если снегоход "ведет" в сторону, то возможно,
необходимо произвести регулировку схождения лыж. При наличии неисправности
обратитесь к дилеру.
Регулировка схождения лыж
ВНИМАНИЕ! Неправильно отрегулированные или не отрегулированные лыжи
могут привести к потере управления и связанной с этим серьезной травме или смер-
тельному исходу. Не пытайтесь менять схождение лыж. Обратитесь к дилеру
POLARIS.

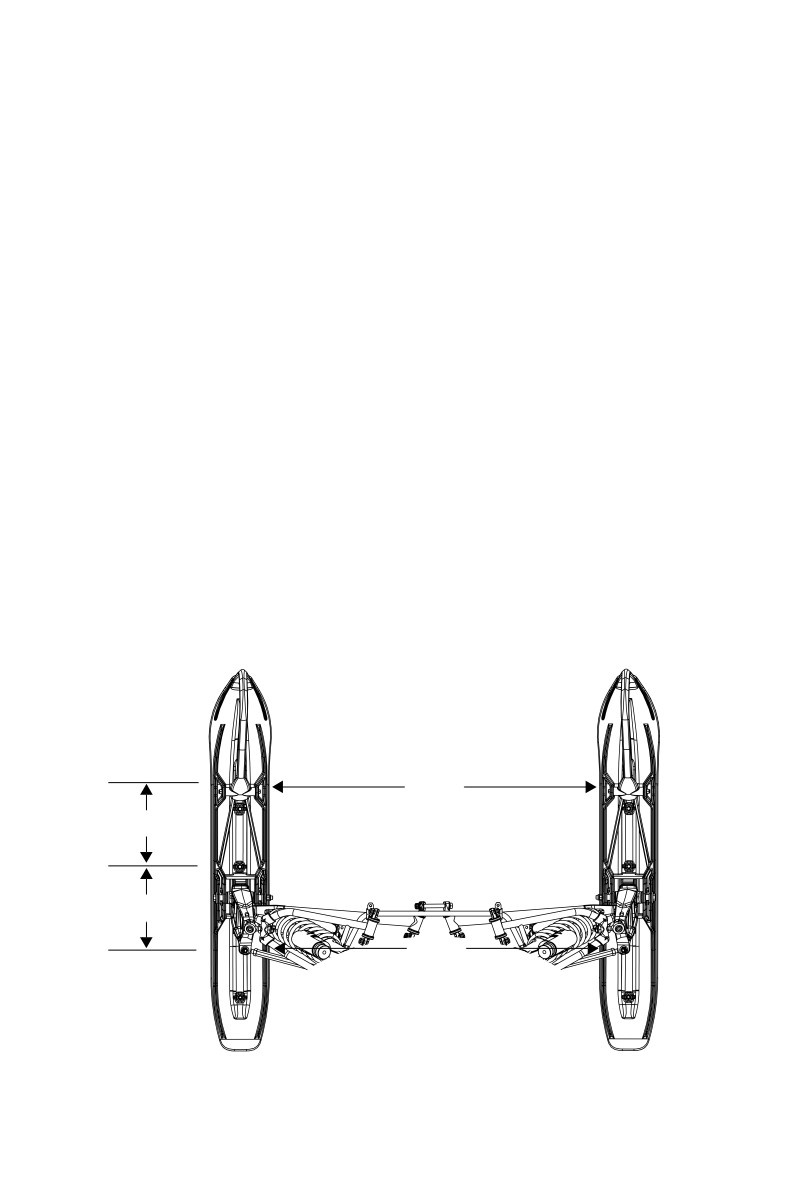

Лыжи на вашем снегоходе отрегулированы производителем с небольшим расхо-
ждением. Вы можете проверить регулировку схождения, следую процедуре, опи-
санной ниже. Если требуется дополнительная регулировка, обратитесь к дилеру.
1.
Установите руль прямо.
2.
Под весом снегохода на подвеске измерьте расстояние между лыжами
на расстоянии 25,4 см впереди болта крепления лыжи. См. рисунок.
Линейкой замерьте расстояние между лыжами в этих точках. При-
мите полученное значение за X.
3.
Проведите аналогичный замер отступив на 25.4 см назад от болта кре-
пления лыж. Примите полученное значение за Y.
4.
Замер расстояния между лыжами в точке X должен быть на 3-6 мм
больше замера в точке Y.
X
25.4 см
25.4 см
Y
124
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление
Коньки лыж
ВНИМАНИЕ! Износ лыж и/или коньков отрицательно влияет на поведение
снегохода. Результатом может быть потеря управления, приводящая к
серьезной травме или смертельному исходу. Коньки подбираются исходя
из высоты шипов гусеницы, см. таблицу у дилера. При установке более
длинных или более агрессивных по сравнению со штатными карбидных
коньков, для обеспечения управляемости снегохода в поворотах на укатан-
ном снегу или на льду может понадобиться установить гусеницу с увели-
ченными шипами.
Для обеспечения хорошей управляе-
Проверьте коньки на предмет
мости, проверяйте коньки перед
повреждения или износа
каждой поездкой. При износе, пре-
вышающем половину исходного
диаметра, коньки следует заменить.
Подсказка: Карбидные коньки необ-
ходимо заменить при обнаруже-
нии износа или сколов.
Замена коньков
1. Поднимите передок снего-
хода и установите под него
опору, чтобы лыжа была при-
мерно в 15 см над землей.
2. Снимите крепежные гайки и
сдвиньте конек вниз.
3. Снимите переднюю часть
конька.
4. Снимите заднюю часть
Коньки лыж
конька.
5. Для установки конька выполните описанные выше действия в
обратном порядке. Затяните гайки.
Момент затяжки: 10 Нм
125
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рычаги передней подвески

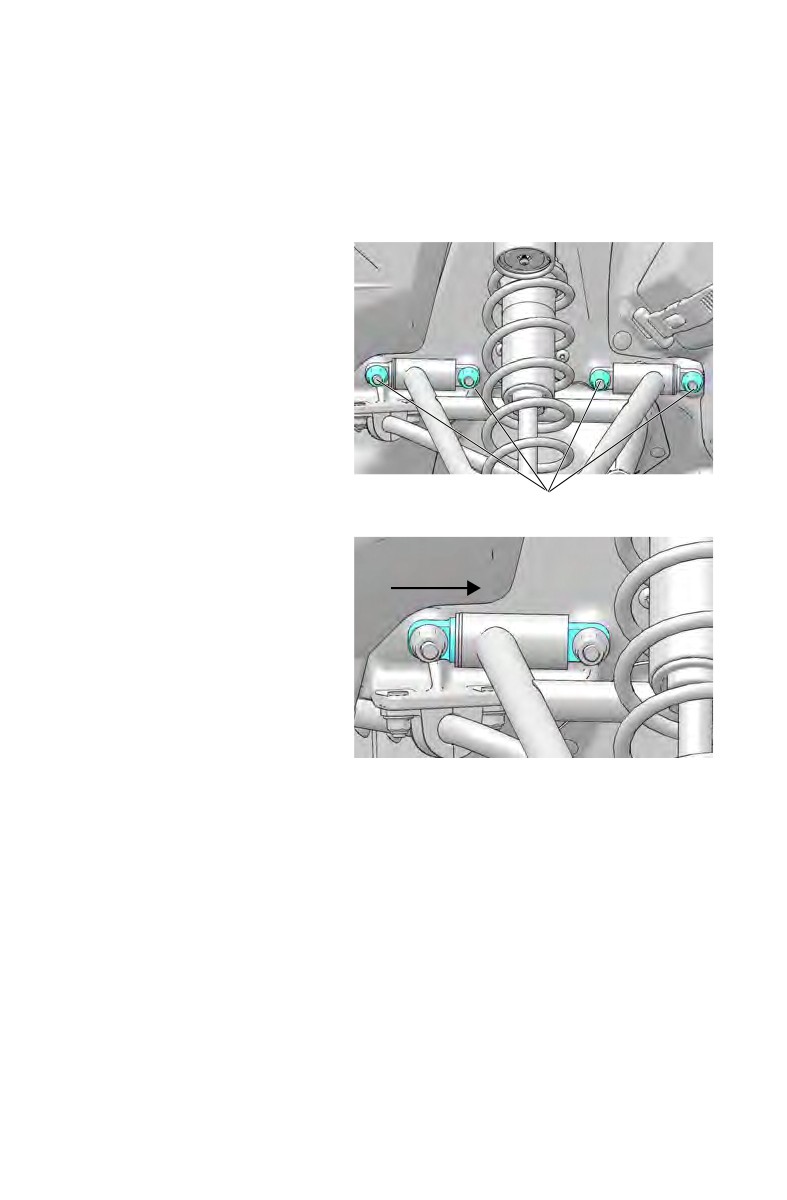

Регулировка направляющих осей передних рычагов
Оси верхних и нижних рычагов имеют возможность регулировки для сни-
жения износа втулок.
ПРИМЕЧАНИЕ: Изображен верхний рычаг. Процедура регулировки
нижнего рычага аналогична.
1. Отпустите четыре
контргайки.
Отпустите гайки
2. Надавите на стержень
по направлению к
рычагу подвески со сто-
роны втулки.
3. Удерживая стержень на
месте, затяните контр-
гайки.
Момент затяжки: 41 Нм
126
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Задняя подвеска
Проверка задней подвески
ВНИМАНИЕ! Неправильный момент затяжки или повреждение элементов
задней подвески могут привести к потере управления и связанной с этим
серьезной травме или смертельному исходу. Обратитесь к дилеру
POLARIS.
Еженедельно или перед длительной поездкой проверяйте элементы, ука-
занные ниже. Если при проверке вы обнаружили повреждение элементов
или плохо закрепленные крепежи, обратитесь к дилеру.
• Задний рычаг / шарниры задней подвески
• Верхние ролики гусеницы / ось
• Боковые катки / задние ролики / оси / крепеж
• Передний маятниковый рычаг
• Крепежи (Х на рисунке)
• Амортизаторы
• Сменные направляющие гусеницы
• Гусеница
X
X
127
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Задняя подвеска

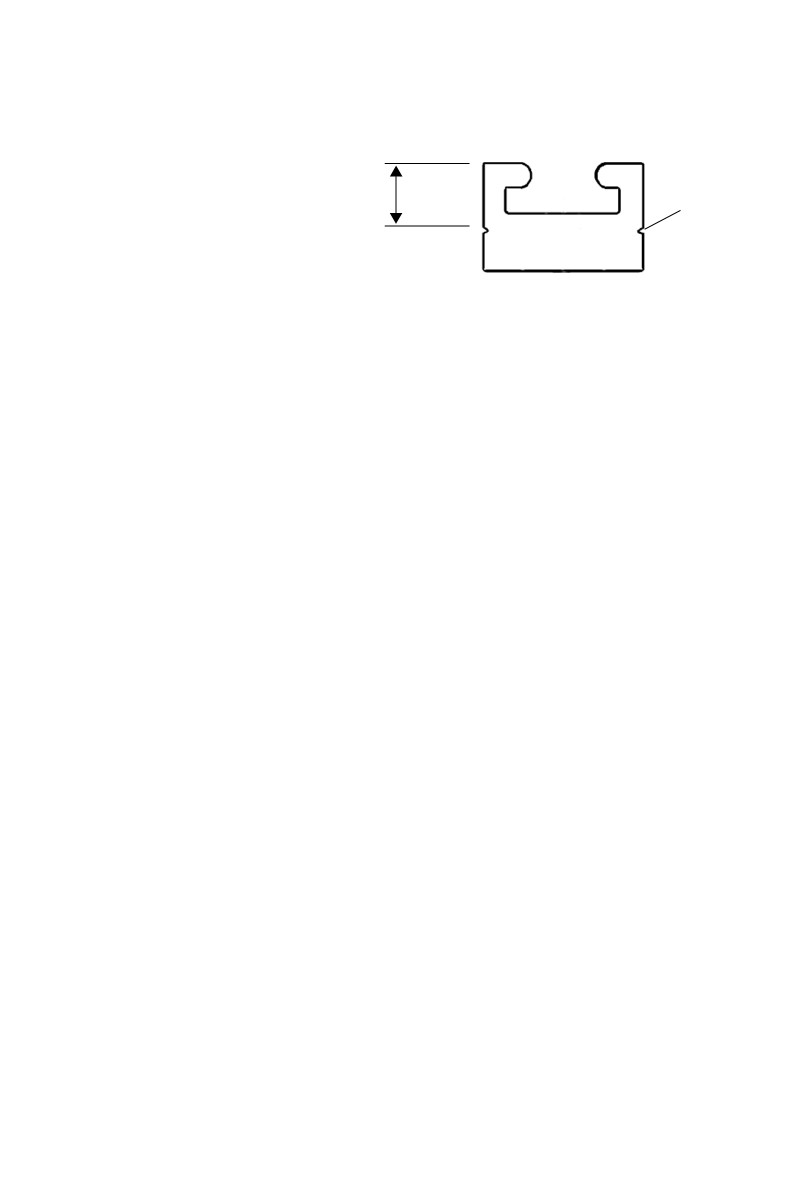

Состояние сменных направляющих гусеницы
Измерьте толщину направля-
ющей в нескольких точках.
Обратитесь к дилеру Polaris
1.1 см
для замены направляющей в
X
случае, если износ в любом
месте скользящей направля-
ющей больше глубины инди-
катора (Н). Не
эксплуатируйте снегоход,
если толщина направляющей окажется меньше 1.1 см.
128
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея (при наличии)
ВНИМАНИЕ! Неправильное подключение кабелей батареи или их
ненадежное подключение может привести к взрыву, что приведет к трав-
мам или смерти. При снятии батареи всегда отсоединяйте черный кабель
первым. При установке батареи всегда подсоединяйте черный (отрица-
тельный) провод последним.
Снятие батареи
ПРЕДОСТЕРЕЖЕНИЕ! Прикосновение к нагретым частям системы выпу-
ска может вызвать серьезные ожоги. Выждите время, необходимое для
остывания системы выпуска. Запрещается выполнять эту процедуру с
работающим двигателем.

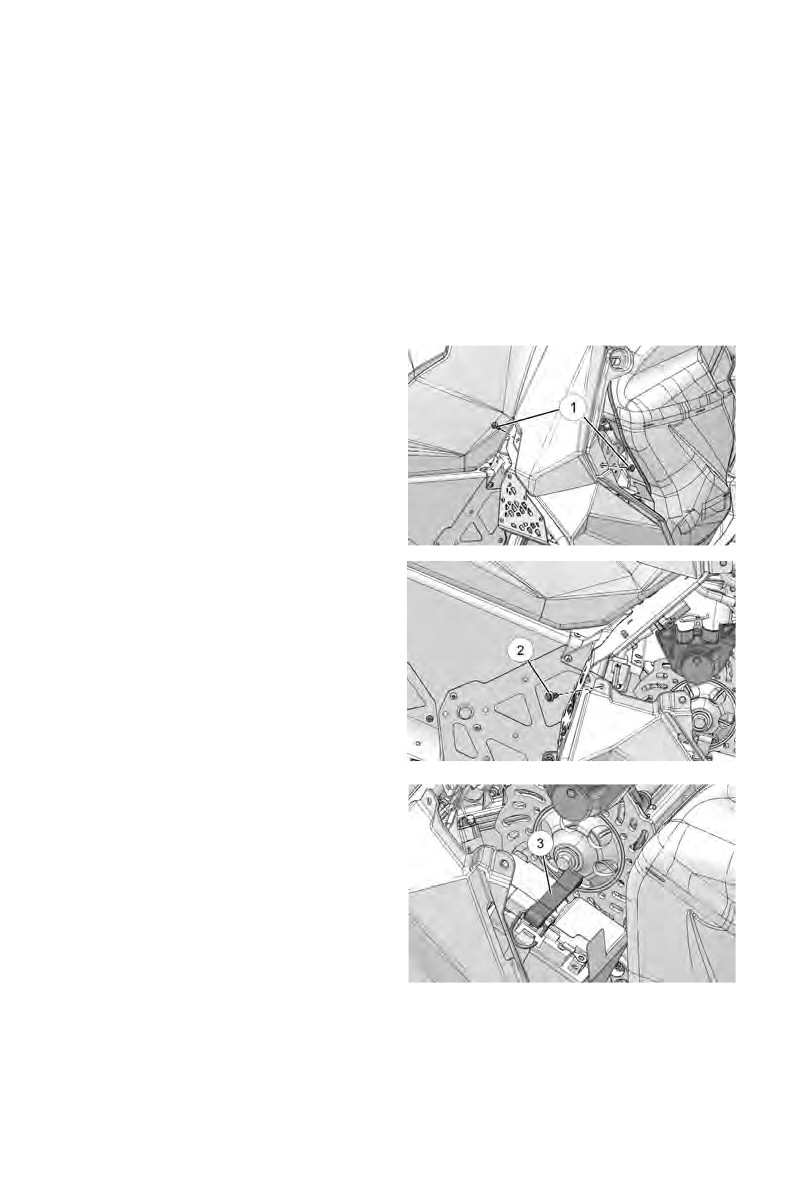

1. Снимите правую боковую
панель.
2. Снимите две пластиковые
заклепки (1), которые кре-
пят приборною панель к
шасси.
3. Снимите пластиковую
заклепку (2), которая кре-
пит крыло к шасси.
4. Снимите резиновый фик-
сирующий ремень (3).
5. Сначала отсоедините чер-
ный (отрицательный) про-
вод.
6. Затем отсоедините кра-
сный (положительный)
провод.
129
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея (при наличии)
Снятие батареи
7. Снимите болт крепления
щитка батареи к раме (4).
8. Снимите щиток батареи (5).
9. Снимите кожух с батареи и
затем снимите батарею.
10. После снятия батареи со
снегохода можно снять
держатель батареи, чтобы
получить доступ к цепной
коробке передач. Снимите
две гайки (6) и болт
крепления (7) держателя к
шасси. Снимите держатель.
130
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея (при наличии)
Установка батареи
Новый аккумулятор перед установкой должен быть полностью заряжен.
Использование нового не полностью заряженного аккумулятора может
повредить аккумулятор и сократить срок его службы. Это также может
нарушить работу машины. Перед установкой аккумулятора, зарядите его в
соответствии с указаниями на стр. 132.
1.
Убедитесь в том, что аккумулятор полностью заряжен.
2.
Если держатель батареи снят, установите его обратно.
3.
Затяните гайки.
Момент затяжки: 10 Нм
4.
Затяните винт.
Момент затяжки: 30 Нм
5.
Установите аккумулятор в крепление аккумулятора.
6.
Сначала подсоедините и затяните красный (положительный)
провод.
7.
Затем подсоедините и затяните черный (отрицательный)
провод.
8.
Убедитесь, что провода уложены правильно.
9.
Установите щиток батареи. Затяните крепежный болт на щитке.
Момент затяжки: 10 Нм
10. Установите правое крыло, используя пластиковую заклепку.
11.
Установите приборную панель, используя две пластиковые
заклепки.
12. Установите боковую панель.
Хранение батареи
Если снегоход не используется более трех месяцев, снимите с него акку-
муляторную батарею, убедитесь, что она полностью заряжена, и храните
ее в защищенном от солнечных лучей прохладном сухом месте. Во время
хранения ежемесячно проверяйте напряжение батареи и, при необходимо-
сти, подзаряжайте ее до состояния полного заряда.
Подсказка: Аккумулятор можно заряжать с помощью зарядного устройства
Polaris Battery TenderTM или раз в месяц подзаряжать его для
компенсации нормального саморазряда. Во время хранения Battery
Tender можно не отключать, в этом случае оно будет автоматически
подзаряжать аккумулятор, когда напряжение на нем упадет ниже
заданного уровня.
131
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея (при наличии)
Зарядка батареи
Приведенные ниже рекомендации по зарядке справедливы только для
необслуживаемых аккумуляторов. Перед тем, как приступить к зарядке
аккумулятора, внимательно прочитайте все инструкции.
Необслуживаемые аккумуляторы уже заполнены электролитом и выходят
с завода в полностью заряженном состоянии. Не пытайтесь удалить запе-
чатывающую аккумулятор ленту или добавить в него жидкость.
Единственное, что важно для необслуживаемого аккумулятора - это дер-
жать его полностью заряженным. Поскольку аккумулятор герметичен и
запечатывающую его ленту снимать нельзя, для измерения постоянного
напряжения необходимо использовать вольтметр или мультиметр.
132
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея (при наличии)
Зарядка батареи
При подзарядке точно выполните следующие инструкции.
1. Проверьте напряжение аккумулятора с помощью вольтметра
или мультиметра. Полностью заряженный аккумулятор должен
показывать напряжение 12,8 вольт или выше.
2. Если напряжение меньше 12,8 вольта, подзарядите аккумулятор
током 1,2 ампера до тех пор, пока напряжение на нем не
повысится до 12,8 вольта или выше.
Подсказка: При использовании автоматического зарядного устройства,
при подзарядке руководствуйтесь инструкциями изготовителя. В
случае зарядного устройства с постоянным током при подзарядке
выполните следующие рекомендации.
ВНИМАНИЕ! При перегреве аккумулятор может взорваться, нанеся
серьезные травмы, в том числе со смертельным исходом. Тщательно
соблюдайте время заряда. Прекратите заряд, если на ощупь батарея стала
теплой. Охладите ее, перед тем как продолжить заряд.
Подсказка: Проверьте состояние аккумулятора до и через 1-2 часа после
окончания зарядки.
Время заряда
(При использовании
зарядного устройства
Состояние
постоянного тока @
Напряжение
Действие
зарядки
руководствуйтесь значе-
нием нормального заряд-
ного тока, указанного на
крышке батареи)
100%
12.8-13.0 В
Нет, проверьте через
Нет необходимости
3 месяца после даты
производства
75%-100%
12.5-12.8 В
Необходима неболь-
3-6 часов
шая подзарядка,
проверяйте каждые
3 месяца
50%-75%
12.0-12.5 В
Необходима зарядка
5-11 часов
25%-50%
11.5-12.0 В
Необходима зарядка
Не менее 13 часов,
проверяйте состояние
зарядки
0%-25%
менее 11.5 В
Необходима зарядка
Не менее 20 часов
с помощью десуль-
фатирующего
устройства
133
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предсезонная подготовка снегохода
Обратитесь к дилеру POLARIS для подготовки снегохода к предстоящему
сезону. Опытные механики дилера обеспечат наилучшую подготовку сне-
гохода к сезону.
Чистка матового покрытия (при наличии)
Матовое покрытие легко загрязняется пылью, маслами и другими загряз-
нителями. POLARIS Industries рекомендует очищать матовое покрытие
теплой водой и слабым раствором неагрессивного средства для мытья
посуды. Используйте мягкую губку чтобы осторожно тереть матовую
поверхность и омывайте поверхность чистой теплой водой. Для стойких
пятен используйте очиститель 3М Сitrus Base Cleaner. Распылите на пятно
и вытрите пятно губкой. Через несколько минут смойте теплой водой.
Повторите при необходимости.
ПРИМЕЧАНИЕ: Никогда не используйте полирующие или воскосодержа-
щие продукты на матовых поверхностях или абразивные губки.
Эти продукты повредят матовую поверхность. Также не рекомен-
дуется мыть матовые поверхности с помощью воды под давле-
нием.
Длительное хранение
Для предотвращения старения и повышения срока службы узлов и дета-
лей вашего снегохода при межсезонном и длительном хранении, необхо-
димо провести профилактические работы. На стр. 137 указаны
каталожные номера продуктов POLARIS.
134
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Очистка и консервация
Правильное хранение начинается с очистки, мойки и покрытия воском
капота, шасси и пластмассовых деталей. Остальные поверхности про-
трите влажной тряпкой. Очистите и подкрасьте все заржавевшие или
ранее покрашенные поверхности. Перед обработкой воском и антикорро-
зийными составами (консистентной смазкой, маслом или краской), убеди-
тесь, что на обрабатываемых поверхностях нет агрессивных солей и
кислот.
Накрытый своим тканевым чехлом, снегоход должен храниться в сухом
гараже или укрытии, исключающем прямое попадание солнечных лучей.
Пластмассовая накидка может вызвать конденсацию влаги и повреждение
деталей снегохода.
Хранение батареи
Если снегоход не используется более трех месяцев, снимите с него акку-
муляторную батарею, убедитесь, что она полностью заряжена, и храните
ее в защищенном от солнечных лучей прохладном сухом месте. Во время
хранения ежемесячно проверяйте напряжение батареи и, при необходимо-
сти, подзаряжайте ее до состояния полного заряда.
135
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Длительное хранение
Вариатор и привод
Снимите ремень вариатора и храните его в прохладном сухом месте. Не
смазывайте детали вариатора, кроме подшипника ведущего вала, как опи-
сано в руководстве по ремонту. Обратитесь к дилеру.
Защита двигателя
Предохранение от коррозии прецизионных деталей двигателя и топлив-
ной системы чрезвычайно важно. При постановке на длительное хране-
ние (более 60 дней) двигатель снегохода должен быть обработан
консервантом (масляным туманом). Следуйте инструкциям на упаковке
консерванта.
В топливный бак добавьте топливный кондиционер/стабилизатор или
очиститель Premium Carbon Clean. Следуя инструкциям на упаковке,
дайте поработать двигателю пять минут для распределения добавки по
всей топливной системе. Долейте свежее топливо. Не допускайте полной
выработки топлива.
Электрические соединения
Замените изношенные или подгоревшие электрические провода и разъ-
емы. Убедитесь, что провода не касаются острых кромок деталей, тяг
рулевого управления, движущихся и горячих деталей системы выпуска.
Гусеница и подвеска
Натяжение гусеницы во время летнего хранения не должно быть силь-
ным. Снегоход должен быть приподнят от земли, чтобы гусеница висела
свободно.
Транспортировка снегохода
При перевозке снегохода:
1. Убедитесь что крышки бензобака и масляного бака установ-
лены правильно.
2. Надежно закрепите снегоход на транспортирующем средстве с
помощью подходящих ремней.
3. Выньте ключ зажигания, чтобы он не потерялся.
136
ПРОДУКЦИЯ POLARIS
Номер в
Описание
каталоге
Масло двигателя
2870791
Fogging Oil (12 унций Aerosol)
2877882
VES 2-Cycle Oil (qt./0.95 л)
2877953
VES 2-Cycle Engine Oil (2 qt./1.9 л)
2877883
VES 2-Cycle Engine Oil (gal./3.8 л)
2877884
VES 2-Cycle Engine Oil (2.5 gal./9.5 л)
Масло коробки передач
2873105
SCL - Synthetic Chaincase Lubricant (qt./0.95 л)
2873106
SCL - Synthetic Chaincase Lubricant (gal./3.8 л)
Смазки/Специальные масла
2871312
Grease Gun Kit, All Season (3 oz./89 мл)
2871322
All Season Grease (3 oz./89 мл картридж)
2871423
All Season Grease (14 oz./414 мл картридж)
2871329
Dielectric Grease (Nyogel™)
Охлаждающая жидкость
2880514
Polaris Antifreeze 50/50 Premix (qt./0.95 л)
2880513
Polaris Antifreeze 50/50 Premix (gal./3.8 л)
Присадки / Разное
2871326
Carbon Clean
2870652
Fuel Stabilizer
2872189
DOT4 Brake Fluid
2872893
Engine Degreaser
2870505
Isopropyl Fuel De-Icer
137
СПЕЦИФИКАЦИИ
600 RUSH PRO-S
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS:
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполните до края / 237 - 296 мл
передач
Зависит от размера звездочки / размера цепи
Топливный бак
45.4 л
Высота
117 см
Длина
289.6 см
Сухой вес
196 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Жидкостная
DOT 4
Расстояние между центрами
26.97 см
шкивов вариатора
Тип приводного ремня
PBO- Double Cog, Cut Finish
Ширина
3.7 см
Ведущий шкив / Ведомый шкив
P-85 / Team LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
23.6 см / 34.5 см
Двигатель и система охлаждения
Двигатель
S4868-6044-OI6P
Рабочий объем двигателя
599 см3
Количество цилиндров
2
Диаметр цилиндра х Ход поршня
77,25 x 64
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
46 мм
Обороты холостого хода, об/мин
1700 +/- 200
Номинальные обороты
8250 +/- 200
Тип системы охлаждения
Жидкостная
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
138
СПЕЦИФИКАЦИИ
600 RUSH PRO-S
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-64
(0-2000)
1321585
600-1200
10-62
(2000-4000)
1321586
22:41-70
1200-1800
10-60
4000-6000
1321587
140/330
Черно-красная
48/42-.36
1800-2400
10-58
7043829
7043363
5139626
(6000-8000)
1321588
2400-3000
10-56
(8000-10000)
1321684
21:42-70
3000-3600
10A-L
(10000-12000)
1321531
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
600 RUSH PRO-S Подвеска / Управляемость
Подвеска/Управляемость
Гусеница / шаг
15 x 120 x 1.25 Ripsaw II / 2.86
Максимальная длина шипа
3.36 см
гусеницы
Встроенный
Защита туннеля
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
PRO-STEER / 10.16 см
139
СПЕЦИФИКАЦИИ
600 RUSH PRO-X (International)
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
117 см
Длина
289.6 см
Сухой вес
196 кг
Объем масляного бака
3.6 л
Ширина (см.)
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97 см
шкивов вариатора
Тип приводного ремня
PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
25.2 см / 34.5 см
Двигатель и система охлаждения
Двигатель
S4868-6044-OI6P
Рабочий объем двигателя
599 см3
Количество цилиндров
2
Диаметр цилиндра х Ход поршня
77,25 x 64
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
46 мм
Обороты холостого хода, об/мин
1700 +/- 200
Номинальные обороты
8250 +/- 200
Тип системы охлаждения
Жидкостная
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
140
СПЕЦИФИКАЦИИ
600 RUSH PRO-X (International)
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-64
(0-2000)
1321585
600-1200
10-62
(2000-4000)
1321586
22:41-70
1200-1800
10-60
4000-6000
1321587
140/330
Черно-красная
48/42-.36
1800-2400
10-58
7043829
7043363
5139626
(6000-8000)
1321588
2400-3000
10-56
(8000-10000)
1321684
21:42-70
3000-3600
10A-L
(10000-12000)
1321531
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
600 RUSH PRO-X (International)
Подвеска/Управляемость
Подвеска/Управляемость
Гусеница / шаг
15 x 120 x 1.75 Backcountry X / 2.86
Максимальная длина шипа
Не рекомендовано
гусеницы
Защита туннеля
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
Амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
PRO-STEER / 10.16 см
141
СПЕЦИФИКАЦИИ
600 SWITCHBACK PRO-S
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
116.8 см
Длина
307.4 см
Сухой вес
202.8 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97см
шкивов вариатора
Тип приводного ремня
PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
23.6 см / 34 см
Двигатель и система охлаждения
Двигатель
S4868-6044-OI6P
Рабочий объем двигателя
599 см3
Количество цилиндров
2
Диаметр цилиндра х Ход пор-
77,25 x 64
шня
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
46 мм
Обороты холостого хода, об/
1700 +/- 200
мин
Номинальные обороты
8250 +/- 200
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
142
СПЕЦИФИКАЦИИ
600 SWITCHBACK PRO-S
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-64
(0-2000)
1321585
600-1200
10-62
(2000-4000)
1321586
22:41-70
1200-1800
10-60
4000-6000
1321587
140/330
Черно-красная
48/42-.36
1800-2400
10-58
7043829
7043363
5139626
(6000-8000)
1321588
2400-3000
10-56
(8000-10000)
1321684
21:42-70
3000-3600
10A-L
(10000-12000)
1321531
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
600 SWITCHBACK PRO-S
Подвеска/Управляемость
Гусеница / шаг
15 x 137 x 1.25 Ripsaw II / 2.86
Максимальная длина шипа
3.36 см
гусеницы
Встроенный
Защита туннеля
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
Амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
PRO-STEER / 10.16 см
143
СПЕЦИФИКАЦИИ
600 SWITCHBACK PRO-X (International)
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
116.8 см
Длина
307.4 см
Сухой вес
202.8 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97 см
шкивов вариатора
Тип приводного ремня
PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
25.2 см / 34 см
Двигатель и система охлаждения
Двигатель
S4868-6044-OI6P
Рабочий объем двигателя
599 см3
Количество цилиндров
2
Диаметр цилиндра х Ход пор-
77,25 x 64
шня
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
46 мм
Обороты холостого хода, об/
1700 +/- 200
мин
Номинальные обороты
8250 +/- 200
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
144
СПЕЦИФИКАЦИИ
600 SWITCHBACK PRO-X (International)
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-64
(0-2000)
1321585
600-1200
10-62
(2000-4000)
1321586
22:41-70
1200-1800
10-60
4000-6000
1321587
140/330
Черно-красная
48/42-.36
1800-2400
10-58
7043829
7043363
5139626
(6000-8000)
1321588
2400-3000
10-56
(8000-10000)
1321684
21:42-70
3000-3600
10A-L
(10000-12000)
1321531
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
600 SWITCHBACK PRO-X (International)
Подвеска/Управляемость
Гусеница / шаг
15 x 137 x 1.75 Backcountry X / 2.86
Максимальная длина шипа
Не рекомендовано
гусеницы
Защита туннеля
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
Амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
Ширина (RMK) / 7.62 см
145
СПЕЦИФИКАЦИИ
600 SWITCHBACK ADVENTURE
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
124.5 см
Длина
307.4 см
Сухой вес
223.2 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97см
шкивов вариатора
Тип приводного ремня
PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
23.6 см / 34 см
Двигатель и система охлаждения
Двигатель
S4868-6044-OI6P
Рабочий объем двигателя
599 см3
Количество цилиндров
2
Диаметр цилиндра х Ход пор-
77,25 x 64
шня
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
46 мм
Обороты холостого хода, об/
1700 +/- 200
мин
Номинальные обороты
8250 +/- 200
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
146
СПЕЦИФИКАЦИИ
600 SWITCHBACK ADVENTURE
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-64
(0-2000)
1321585
600-1200
10-62
(2000-4000)
1321586
22:41-70
1200-1800
10-60
4000-6000
1321587
140/330
Черно-красная
48/42-.36
1800-2400
10-58
7043829
7043363
5139626
(6000-8000)
1321588
2400-3000
10-56
(8000-10000)
1321684
21:42-70
3000-3600
10A-L
(10000-12000)
1321531
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
600 SWITCHBACK ADVENTURE
Подвеска/Управляемость
Гусеница / шаг
15 x 137 x 1.352 Cobra / 2.86
Максимальная длина шипа
3.36 см
гусеницы
Встроенный
Защита туннеля
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
Амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
PRO-STEER / 10.16 см
147
СПЕЦИФИКАЦИИ
600 SWITCHBACK ADVENTURE (International)
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
124.5 см
Длина
307.4 см
Сухой вес
223.2 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97 см
шкивов вариатора
Тип приводного ремня
PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
25.2 см / 34 см
Двигатель и система охлаждения
Двигатель
S4868-6044-OI6P
Рабочий объем двигателя
599 см3
Количество цилиндров
2
Диаметр цилиндра х Ход пор-
77,25 x 64
шня
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
46 мм
Обороты холостого хода, об/
1700 +/- 200
мин
Номинальные обороты
8250 +/- 200
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
148
СПЕЦИФИКАЦИИ
600 SWITCHBACK ADVENTURE (International)
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-64
(0-2000)
1321585
600-1200
10-62
(2000-4000)
1321586
22:41-70
1200-1800
10-60
4000-6000
1321587
140/330
Черно-красная
48/42-.36
1800-2400
10-58
7043829
7043363
5139626
(6000-8000)
1321588
2400-3000
10-56
(8000-10000)
1321684
21:42-70
3000-3600
10A-L
(10000-12000)
1321531
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
600 SWITCHBACK ADVENTURE (International)
Подвеска/Управляемость
Гусеница / шаг
15 x 137 x 1.75 Backcountry X / 2.86
Максимальная длина шипа
Не рекомендовано
гусеницы
Защита туннеля
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
Амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
International: Ширина (RMK) / 7.62 см
149
СПЕЦИФИКАЦИИ
800 RUSH PRO-S
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
117 см
Длина
289.6 см
Сухой вес
195.5 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97см
шкивов вариатора
Тип приводного ремня
High Modulus PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
23.6 см / 34.5 см
Двигатель и система охлаждения
Двигатель
S4834-8044-0I8P
Рабочий объем двигателя
795см3
Количество цилиндров
2
Диаметр цилиндра х Ход
85 x 70
поршня
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
48 мм
Обороты холостого хода,
1700 +/- 200
об/мин
Номинальные обороты
8250 +0/- 200
Температура открытия термо-
49°C
стата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
150
СПЕЦИФИКАЦИИ
800 RUSH PRO-S
Настройки вариатора
Вес грузиков
Пружина
Пружина
Кулачок
ВЫСОТА
Передаточ-
ведущего
ведущего
ведомого
ведомого
Метры
ное отноше-
шкива
шкива
шкива
шкива
(Футы)
ние/Шаг
вариатора
вариатора
вариатора
вариатора
*В выделенных ячейках указаны заводские настройки.
0-600
10-66
(0-2000)
1321584
600-1200
10-64
Сине-черная
(2000-4000)
1321585
Золотая
7043064
23/-37-68
1200-1800
10-62
7041148
4000-6000
1321586
58/44-.36
1800-2400
(6000-8000)
10-60
2400-3000
1321587
Черная
(8000-10000)
140:330
7043063
20-39-68
3000-3600
10-58
7043829
(10000-12000)
1321588
ПРИМЕЧАНИЕ: используйте вес на 2 г. меньше при эксплуатации при температуре выше
5°C.
800 RUSH PRO-S
Подвеска/Управляемость
Гусеница / шаг
15 x 120 x 1.25 Ripsaw II / 2.86
Максимальная длина
3.36 см
Защита туннеля
Встроенный
Амортизаторы IFS
Walker Evans Piggyback / регулируемые
Амортизаторы FTS
Walker Evans Piggyback / регулируемые
Амортизаторы RTS
Walker Evans Piggyback / регулируемые
Лыжи / карбидные коньки
PRO-STEER / 10.16 см
151
СПЕЦИФИКАЦИИ
800 RUSH PRO-X
Вес, габаритные размеры и заправочные емкости
Тип кузова
AXYS
Вместимость снегохода
1
Заправочный объем системы
3.8 л
охлаждения
Объем масла в цепной коробке
Заполнять до края / 237 - 296 мл
передач
Зависит от размера звездочек / цепи
Емкость топливного бака
45.4 л
Высота
121.9 см
Длина
289.6 см
Сухой вес
197.3 кг
Объем масляного бака
3.6 л
Ширина
119.4 см
Расстояние между центрами лыж
108 см
Тип тормозной системы
Hayes Phantom с плавающим поршнем
Гидравлический
DOT 4
Расстояние между центрами
26.97см
шкивов вариатора
Тип приводного ремня
High Modulus PBO- Double Cog, Cut Finish
Ширина
3.7 см
Вариатор
P-85 / TEAM LWT
Реверс
Электронный реверс (PERC)
Передний / задний ход
25.2 см / 34.5 см
Двигатель и система охлаждения
Двигатель
S4834-8044-0I8P
Рабочий объем двигателя
795 см3
Количество цилиндров
2
Диаметр цилиндра х Ход пор-
85 x 70
шня
Мощность генератора
400 Вт
Корпус дросселя
Mikuni
Инжекционная система смазки
Электронный масляный насос
Диаметр дросселя
48 мм
Обороты холостого хода,
1700 +/- 200
об/мин
Номинальные обороты
8250 + 0/- 200
Температура открытия
49°C
термостата
Тип системы зажигания
Многомерное CDI
Угол опережения зажигания
18° при 1700 об/мин и температуре ОЖ 49 °C
Свечи зажигания / Зазор
NGK BPR9ES /0.7 мм
Рекомендованное октановое
98
число топлива
не менее 95
152
содержание .. 3 4 5 6 ..
|
|
