ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Система DET
Наиболее вероятные причины детонации приводятся в таблице ниже.
Устранение причины детонации
Причины включения системы
Устранение неисправности
DET
Плохое качество топлива
Замените топливо рекомендован-
ным.
Неверный выбор режима типа
Проверьте соответствие выбран-
топлива
ного режима типа топлива на
дисплее топливу в баке.
Недостаточный уровень топлива в
Заполните топливный бак
баке
рекомендованным топливом.
Вода в топливе
Замените рекомендованным
топливом.
Засорение заборника топлива или
Обратитесь к дилеру.
топливного фильтра
Применение спиртовых присадок
Не используйте спиртосодержа-
для этанолосодержащему топливу
щие присадки для этанолосодержа-
щему топливу.
Неверные самостоятельные дора-
Не дорабатывайте двигатель само-
ботки двигателя
стоятельно.
33
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Индикаторы перегрева двигателя
Индикатор перегрева (стандартный цифровой прибор)
При перегреве двигателя заго-
рится индикатор на стандар-
тном цифровом приборе.
Постоянно контролируйте
температуру двигателя и не
доводите нагрев двигателя до
состояния включения индика-
тора. Что нужно немедленно
предпринять: См. стр. 35.
Индикатор начнет мигать с
определенной периодично-
стью, когда температура будет иметь критические значения. Немедленно
выключите двигатель.
Предупреждение по пере-
греву (IDD)
При перегреве двигателя цвет
шкалы измерения температуры
с правой стороны экрана IDD
станет КРАСНЫМ, и в левой
верхней части экрана вклю-
чится индикатор Сheck engine.
Необходимо предпринять дей-
ствия для охлаждения двига-
теля. См. стр. 35.
Индикатор начнет мигать с определенной периодичностью, когда темпе-
ратура будет иметь критические значения. Немедленно выключите двига-
тель.
За дополнительной информацией по IDD обратитесь к руководству поль-
зователя.
Мигающий индикатор
Если индикаторы начали мигать с определенной периодичностью, про-
должение эксплуатации приведет к повреждению двигателя. Электронная
система автоматически снизит обороты коленчатого вала и будут иметь
место пропуски вспышек. Немедленно выключите двигатель. Дайте дви-
гателю остыть
ПРИМЕЧАНИЕ: При присутствии причины перегрева отличной от недоста-
точного снежного покрова - обратитесь к дилеру для проведения
диагностики и устранения причины.
34
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Индикаторы перегрева двигателя
Действия для охлаждения двигателя
Необходимо предпринять действия для охлаждения двигателя.
• Заедьте в снег и продолжите движение в достаточном снежном
покрове.
• Проверьте уровень охлаждающей жидкости. Не открывайте
крышку пока двигатель горячий. Долейте охлаждающую жид-
кость, если ее уровень меньше нормы.
• Выключите двигатель и дайте ему полностью остыть.
ПРИМЕЧАНИЕ: Если существует экстренная необходимость продолжить
движение при горящем индикаторе, снизьте скорость, часто
выключайте двигатель для того, чтобы он остыл.

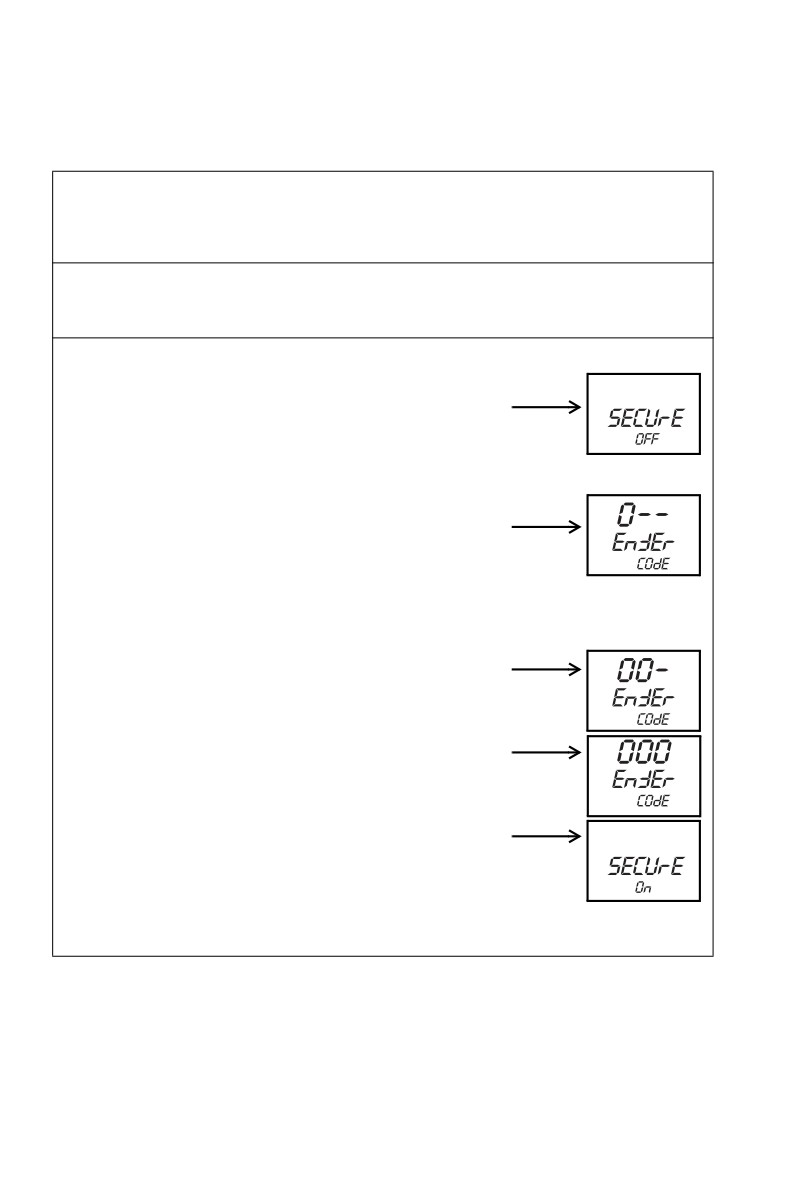

Система безопасности (система блокировки зажигания)
Ваш снегоход оснащен системой безопасности, которую может активиро-
вать авторизованный дилер POLARIS Когда эта функция активна, вы
можете заблокировать систему зажигания для предотвращения несанкци-
онированного использования вашего снегохода. Заблокированная система
зажигания не позволит двигателю развивать более 3000 об/мин, при этом
снегоход не сможет самостоятельно двигаться
Если вы хотите использовать эту систему, ознакомьтесь с информацией на
стр. 43 по активации системы безопасности и инструкциям по эксплуата-
ции (стандартный цифровой прибор). Если ваша модель оборудована
интерактивным цифровым дисплеем (IDD), то для определения подходя-
щего типа топлива вам необходимо обратиться к информации в данном
Руководстве пользователя.
35
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный
центр
Индикатор
Индикатор
Check Engine
дальнего
света
Индикатор
Индикатор
парковочного
перегрева
тормоза
Индикатор
Индикатор
реверса
низкого уровня
масла
Кнопка MODE
Кнопка SELECT
Цифровой прибор содержит индика-
торы и информационный центр
Информационный центр можно
контролировать с помощью кнопок
MODE и SELECT на цифровом при-
боре или кнопкой MODE/SET на
левой рукоятке руля или на консоли.
ПРИМЕЧАНИЕ: Некоторые химиче-
ские составы могут повре-
ждать линзы фар или
пластик. Не используйте
спиртосодежащие продукты
MODE
SET
для очистки цифрового при-
бора. Немедленно смойте
топливо которое попало на цифровой прибор.
ПРЕДОСТЕРЕЖЕНИЕ! Спидометр может давать неверные данные, если
электромагнитное излучение равно или превышает 10В/м.
36
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Индикаторы
Индикатор Check Engine
Этот индикатор указывает на возникновение неисправности системы
впрыска топлива EFI Не эксплуатируйте снегоход при присутствии неи-
справности системы впрыска Возможно серьезное повреждение двига-
теля. Обратитесь к дилеру. См стр 92.
Индикатор перегрева
Этот индикатор на то, что температура двигателя выше нормальных зна-
чений Необходимо предпринять действия для охлаждения двигателя.
Если индикатор начал мигать с определенной периодичностью, продолже-
ние эксплуатации приведет к повреждению двигателя. Немедленно
выключите двигатель.
Индикатор низкого уровня масла
Сигнальная лампа низкого уровня масла (является стандартной на боль-
шинстве снегоходов) указывает на необходимость пополнения запаса
масла. См. стр. 80.
Индикатор дальнего света
Индикатор включается при включении дальнего света
Индикатор парковочного тормоза
Индикатор включается при включении парковочного тормоза Эта же
контрольная лампа загорается при использовании рабочего тормоза. См.
стр. 70.
Индикатор реверса
Этот индикатор мигает когда трансмиссия находится в режиме заднего
хода См. стр. 85.
37
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Информационный дисплей расположен на цифровом приборе. Дисплей
указывает скорость снегохода, обороты коленчатого вала, пробег, Суточ-
ный пробег (2), наработку, уровень топлива, температуру двигателя и
коды ошибок в диагностическом режиме
Изменение режимов можно производить как при работающем так и при
выключенном двигателе
Дисплей может указывать пробег и температуру как в европейских таки в
американских единицах измерения. Для изменения единиц измерения см.
стр 42.
1
3
2
6
4
5
38
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
1. Информационный дисплей - дисплей может показывать обо-
роты двигателя или скорость снегохода, температуру двигателя
и максимальную скорость. Для переключения режимов, см стр
40.
2. Указатель скорости - Область указателя скорости указывает
текущую скорость снегохода или обороты. Для переключения
режимов, см стр 40.
3. Уровень топлива - Сегменты указывают уровень топлива в
баке. Когда последний сегмент очистится, включится индика-
тор низкого уровня топлива. Все элементы дисплея будут
мигать. Немедленно заправьтесь топливом.
Подсказка: Если сегменты на дисплее не проявляются, имеет место неи-
справность в цепи указателя уровня топлива. Обратитесь к дилеру.
4. Указатель наработки/одометр - Данная область может фун-
кционировать как одометр, суточный пробег A, суточный про-
бег B и счетчик наработки. Для переключения режимов, см стр
41.
5. Указатель понижения напряжения батареи - Данный инди-
катор активируется при понижении напряжения батареи.
6. Воспроизведение - Функция воспроизведения позволяет фик-
сировать и впоследствии воспроизводить обороты, скорость
снегохода, положение дросселя на протяжении последних 3-х
минут работы двигателя. При записи будет мигать индикатор
См. стр. 41.
39
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Указатель скорости
Область указателя скорости указывает текущую скорость снегохода или
обороты. Спидометр сообщает текущую скорость снегохода в милях в час
(MPH) или километрах в час (km/h). Указываются обороты коленчатого
вала двигателя в об/мин (RPM).
1. Для изменения единиц измерения убедитесь, что дисплей
находится в режиме указания скорости снегохода.
2. Нажмите и удерживайте кнопку mode на приборе или кнопку
MODE на левой рукоятке в течение 3-х секунд.
Информационный дисплей
Информационный дисплей - дисплей может показывать обороты двига-
теля или скорость снегохода, температуру двигателя и максимальную ско-
рость. Для переключения между функциями, нажимайте и отпускайте
кнопку MODE или кнопку MODE на левой рукоятке руля пока требуемый
параметр не будет выводится на дисплее.
40
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Указатель наработки / Одометр
Данная область выводит показания одометра, суточный пробег A, суточ-
ный пробег B и общее время наработки двигателя.
Одометр фиксирует полный пробег. Каждый указатель суточного пробега
А или В пробег с момента последнего сброса. Указатель наработки указы-
вает полное время работы двигателя с момента постройки снегохода.
Для переключения между функциями нажимайте и отпускайте кнопку
SELECT или переключатель SET, пока на дисплее не отобразится требуе-
мый параметр.
Для сброса указателя суточного пробега, нажмите и удерживайте кнопку
SELECT или кнопку SET, пока значение на сброситься.
Функция воспроизведения
Функция воспроизведения позволяет фиксировать и впоследствии вос-
производить обороты, скорость снегохода, положение дросселя на протя-
жении последних 3-х минут работы двигателя.
1. Для начала записи одновременно нажмите и удерживайте
кнопки MODE и SELECT на цифровом приборе в течение 3-х
секунд. Во время записи включится индикатор записи параме-
тров.
2. Для воспроизведения записанной информации, остановите сне-
гоход и подождите пока обороты коленчатого вала упадут ниже
оборотов сведения фланцев ведущего шкива вариатора.
3. Одновременно нажмите и отпустите кнопки MODE и SELECT
на приборе.
4. Нажатие на рукоятку дросселя переведет дисплей в обычный
режим.
41
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Изменение единиц измерения
Одометр и указатель температуры могут отображать информацию как в
американских единицах измерениях так и в европейских единицах изме-
рения. Единицы измерения изменяются синхронно на указатели темпера-
туры и на одометре. Установленные единицы остаются в памяти до их
смены оператором.
Метод 1
1. Нажимайте и отпускайте кнопку MODE или кнопку MODE на
руле пока на дисплей не будет выводится указатель темпера-
туры двигателя.
2. Нажимайте и отпускайте кнопку MODE или переключатель
MODE, пока единицы измерения не изменятся.
Метод 2
1. Нажимайте и отпускайте кнопку SELECT или переключатель
SET, пока на дисплей не будет выводится одометр.
2. Нажмите и удерживайте кнопку SELECT или переключатель
SET, пока единицы измерения не изменяться.
42
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
Ваш снегоход оснащен системой безопасности, которую может активиро-
вать авторизованный дилер POLARIS. Когда эта функция активна, вы
можете заблокировать систему зажигания для предотвращения несанкци-
онированного использования вашего снегохода. Заблокированная система
зажигания не позволит двигателю развивать более 3000 об/мин, при этом
снегоход не сможет самостоятельно двигаться.
Если вы хотите использовать систему, вам необходимо выполните все 4
шага по использованию системы, приведенные на последующих страни-
цах и установить код по вашему выбору.
43
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
При использовании системы безопасности впервые
Производите все действия в указанном порядке для использования
системы.
ШАГ 1: Активируйте систему
Обратитесь к авторизованному дилеру POLARIS для включения интегри-
рованной функции ECU.
ШАГ 2: Заблокируйте систему в первый раз
1. Запустите двигатель и включите парковочный
тормоз.
2. Нажмите и удерживайте кнопки MODE и SEL в
течение 3 секунд, затем отпустите. На
дисплее появится SECURE OFF. При необхо-
димости повторите нажатие.
3. Подождите пока на дисплее появится надпись
ENTER CODE, затем нажмите и отпустите
кнопку SEL для перехода к цифровому вводу.
Когда на дисплее появится “0” нажмите и
отпустите кнопку MODE для ввода цифры.
Подсказка: В случае если после паузы при
отсутствии нажатий на кнопки надпись ENTER CODE пропадет, повто-
рите пункт 2.
4. Нажмите и отпустите кнопку SEL для пере-
хода к другой цифре. Когда на дисплее поя-
вится “0” нажмите и отпустите кнопку MODE
для ввода цифры.
5. Нажмите и отпустите кнопку SEL для пере-
хода к другой цифре. Когда на дисплее поя-
вится “0” нажмите и отпустите кнопку MODE
для ввода цифры.
6. После ввода третьей цифры, см. дисплей. На
дисплее появится надпись SECURE ON и
система будет заблокирована.
ПРИМЕЧАНИЕ: Теперь система заблокирована.
7. Теперь необходимо разблокировать систему.
Переходите к Шагу 3.
44
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
При использовании системы безопасности впервые
ШАГ 3: Разблокируйте систему

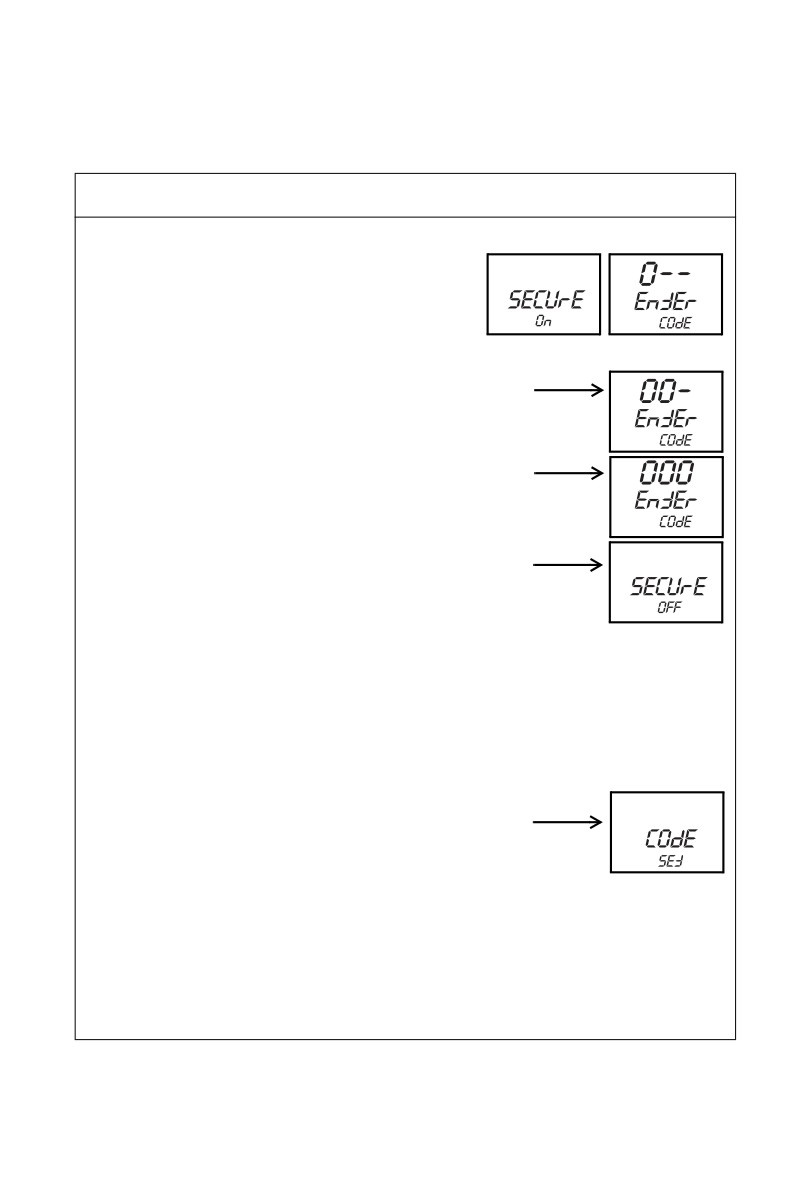

1. При работающем двигателе на дисплее будет
мигать SECURE ON и ENTER CODE
Подождите пока на дисплее появится надпись
ENTER CODE, затем нажмите и отпустите
кнопку SEL для перехода к цифровому вводу.
Когда на дисплее появится “0” нажмите и
отпустите кнопку MODE для ввода цифры.
2. Нажмите и отпустите кнопку SEL для перехода к
другой цифре. Когда на дисплее появится “0”
нажмите и отпустите кнопку MODE для ввода
цифры.
3. Нажмите и отпустите кнопку SEL для перехода к
другой цифре. Когда на дисплее появится “0”
нажмите и отпустите кнопку MODE для ввода
цифры.
4. После ввода третьей цифры, см. дисплей. На
дисплее появится надпись SECURE OFF и система
будет разблокирована.
ПРИМЕЧАНИЕ: Теперь система разблокирована.
5. Теперь вам нужно ввести новый код разблокировки.
Переходите к Шагу 4.
ШАГ 4: Введите новый код безопасности
1. Сразу же после разблокировки системы пока надпись SECURE OFF
отображается, нажмите и отпустите кнопку MODE для вывода ENTER CODE на
дисплей.
2. При появлении ENTER CODE, используйте кнопки SEL и MODE для выбора
цифр персонального кода.
3. После ввода третьей цифры, см. дисплей. Новый
код и надпись CODE SET появятся на дисплее если
888
новый код принят. Вы больше не увидите эту
информацию на дисплее.
ПРИМЕЧАНИЕ: Ваш новый код введен. Система не
заблокирована.
4. Запишите ваш код в безопасном месть для будущих ссылок.
Запишите ваш код, например, здесь: __________________
Подсказка: При утере вашего кода, обратитесь к дилеру Polaris который
сбросит код на “000”. Затем произведите процедуры, описанные
выше, для выбора вашего кода.
45
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
Блокировка системы с использованием персонального кода

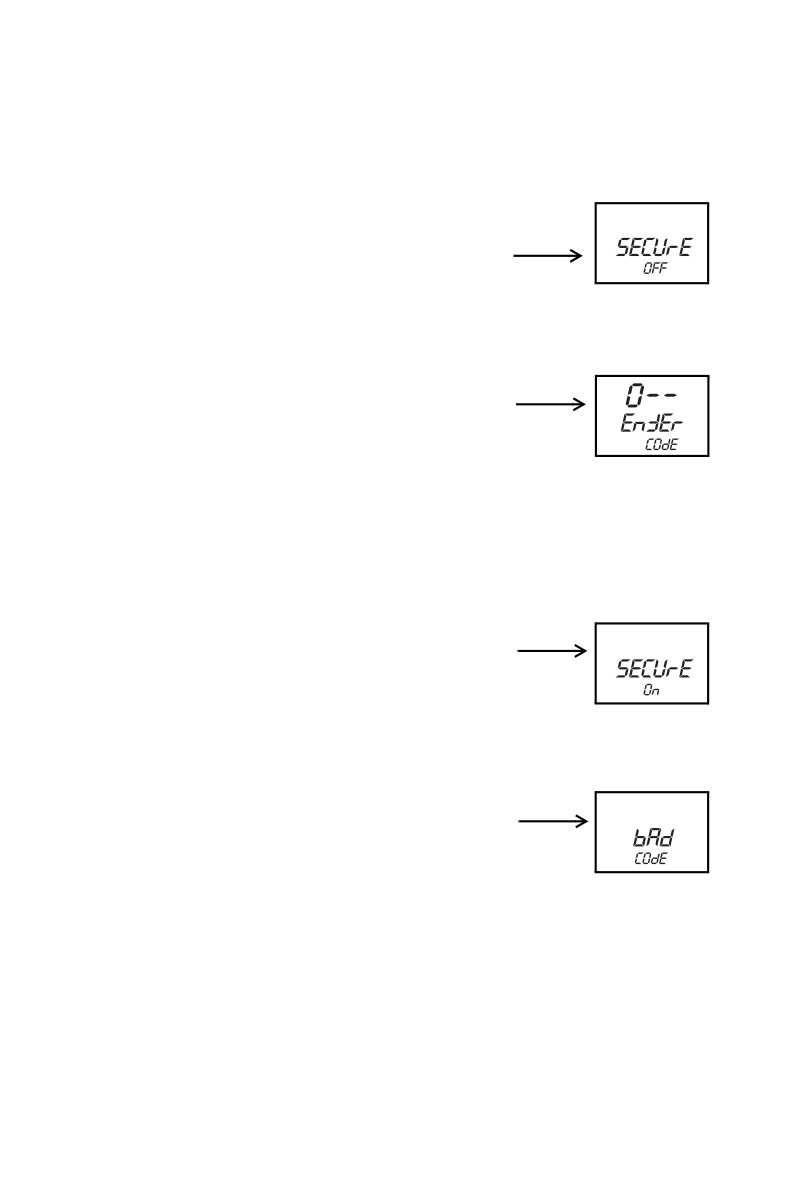

1. Запустите двигатель и включите парко-
вочный тормоз.
2. Нажмите и удерживайте кнопки MODE и
SEL в течение 3 секунд, затем отпустите.
На дисплее появится SECURE OFF. При необходимости повто-
рите нажатие.
3. Подождите пока на дисплее появится над-
пись ENTER CODE, затем нажмите и
отпустите кнопку SEL для перехода к
цифровому вводу. Кода первая цифра поя-
вится на дисплее нажмите и отпустите
MODE для того, чтобы принять цифру.
Подсказка: В случае если после паузы при отсут-
ствии нажатий на кнопки надпись ENTER
CODE пропадет, повторите пункт 2.
4. Используя кнопки SEL и MODE выберите
и введите оставшиеся две цифры кода.
5. После ввода третьей цифры, см. дисплей.
На дисплее появится надпись SECURE
ON и система будет заблокирована.
Теперь обороты ограничены и снегоход
не сможет тронутся с места.
Подсказка: При работающем двигателе на дисплее будет мигать SECURE
ON и ENTER CODE.

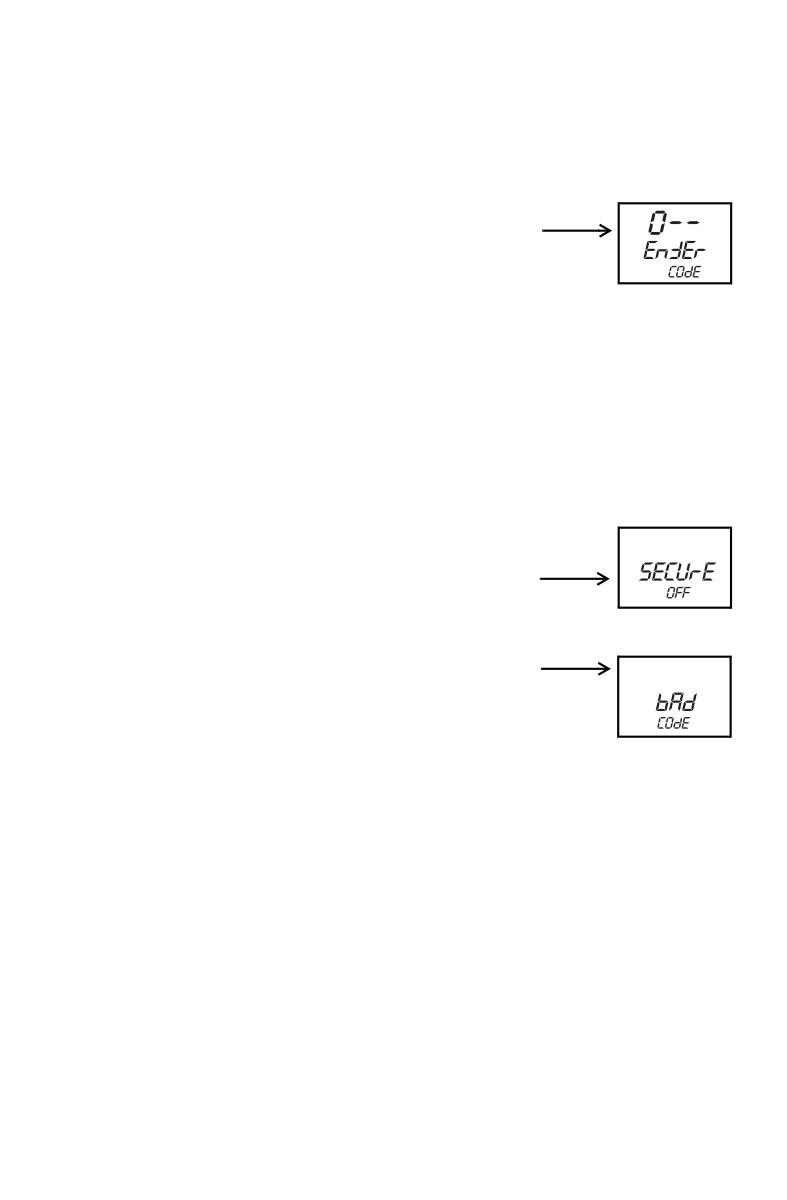

6. При неверном вводе кода на экране поя-
вится BAD CODE и система вернется к
экрану ENTER CODE. Повторите шаги 3-
5 для ввода кода заново.
46
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
Разблокировка системы используя персональный код
1. При работающем двигателе на дисплее
будет мигать SECURE ON и ENTER
CODE Подождите пока на дисплее поя-
вится надпись ENTER CODE, затем
нажмите и отпустите кнопку SEL для
перехода к цифровому вводу. Кода пер-
вая цифра появится на дисплее нажмите и отпустите MODE для
того, чтобы принять цифру.
Подсказка: В случае, если система заблокирована и температура двига-
теля поднимается выше 49° C, в случае, если код разблокировки не
вводится в течение 60 секунд двигатель автоматически будет выклю-
чен.
2. Используя кнопки SEL и MODE выбе-
рите и введите оставшиеся две цифры
кода.
3. После ввода третьей цифры, см.
дисплей. На дисплее появится надпись
SECURE OFF и система будет разбло-
кирована.
4. Повторите ввод кода если на экране
появится BAD CODE.
ПРИМЕЧАНИЕ: Теперь система разблокиро-
вана.
47
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
Изменение защитного кода
Каждый раз, когда вы хотите заменить ваш код, производите с ШАГА 2 по
ШАГ 4 процедуры на стр. 44. Вместо использования кода “000” в
ШАГАХ 2 - 3, используйте ваш код.
Быстрая справки по системе безопасности
Теперь, когда вы познакомились с процедурами использования системы,
используйте таблицу ниже для быстрой справки.
Таблица быстрой справки по системе безопасности
Действие
Результат
Запустите двигатель +
Появление экрана ENTER CODE (для блокировки
Включите парковоч-
системы)
ный тормоз +
Нажмите и удержи-
вайте MODE +
SELECT (SEL)
Нажатие SELECT
Переход к выбору цифр с экрана ENTER CODE
(SEL)
Нажатие MODE
Ввод цифры или кода на экране ENTER CODE
или
Открытие экрана ENTER CODE если MODE
нажата сразу после блокировки и разблокировки
системы (для смены кода)
48
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Диагностический режим
Диагностический режим существует лишь для информационных целей.
За ремонтом обращайтесь к вашему дилеру Polaris.
Войти в режим диагностики возможно когда Check Engine активен и при-
сутствует код ошибки.
Не выключайте двигатель, если вы хотите просмотреть код ошибки.
Активные коды ошибки могут не отобразится, если подача питания к при-
бору прервется. Ошибки станут неактивными, если питание к ECU прер-
вется. Неактивные коды ошибок сохраняются в памяти блока управления
двигателем. Их может считать авторизованный дилер.
Используйте следующую процедуру для просмотра кодов активных оши-
бок.
1. Не выключайте двигатель.
2. При нажатом тормозе, нажимайте и отпускайте кнопку
SELECT или кнопку SET для переключения в диагностический
режим. При появлении активного кода ошибки дисплей автома-
тически перейдет в диагностический режим с последующим
указанием наработки двигателя.
Подсказка: В режиме диагностики индикатор Check Engine будет мигать.
3. На дисплей будет выведено сочетание двух цифр.
•
2-6 значное число (SPN) указывает на систему или элемент, где про-
изошел сбой.
•
1-2 значное число (FMI) указывает на тип обнаруженной неисправно-
сти.
4. Одновременно может быть несколько активных кодов ошибок.
Нажмите и удерживайте кнопку MODE или кнопку MODE на
левой рукоятке руля для того, чтобы перейти к следующему
коду ошибки. Повторяйте пока не считаете все коды ошибок.
5. См. стр 92 с расшифровкой кодов ошибок.
49
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Интерактивный цифровой дисплей (IDD)
Кнопочная панель
из 5-ти кнопок
Экран
дисплея
IDD состоит из:
• Спидометр
•
2 счетчика пробега
•
Показания заряда
батареи
• Тахометр
• Индикатор уровня
•
Выбор типа топлива
топлива
• Одометр
• Температура двигателя
•
Безопасность тран-
спортного средства
IDD также оснащен функциями GPS и
Bluetooth® , которые можно активиро-
вать с помощью совместимых устройств
и смартфонов. Эта функция будет выво-
дить на экран дисплея текстовые сооб-
щения и пропущенные входящие
звонки.
Под-меню и большинство функций IDD
управляются какой-либо из 5-ти кнопок
панели на IDD или выключателями
MODE/SET на левой рукоятке руля.
MODE
SET
За дополнительной информацией по
IDD обратитесь к руководству пользова-
теля.
ПРИМЕЧАНИЕ: Для очистки жидко-кристаллического экрана воспользуй-
тесь полотенцем из микрофибры. Некоторые химические составы
могут повредить экран и другие пластиковые поверхности. Не
используйте спиртосодежащие продукты для очистки экрана.
Немедленно стирайте брызги и потеки топлива, если они слу-
чайно попали на цифровой прибор.
ПРЕДОСТЕРЕЖЕНИЕ! Спидометр может давать неверные данные, если
электромагнитное излучение равно или превышает 10В/м.
50
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески
Введение
Регулировка передней подвески и задней подвески PRO-XC на вашем сне-
гоходе с рамой AXYS не представляют никакой сложности. Запомните
три простых шага:
1. Проедьте на вашем снегоходе!
2. Регулировка баланса (давления лыж, переноса веса), обеспечи-
вается путем изменения предварительной затяжки пружины
заднего амортизатора.
3. Регулируйте амортизаторы под стиль езды (увеличение или
снижение жесткости хода сжатия).
Шаг 1: Проедьте на вашем снегоходе!
Произведите пробную поездку в различных условиях перед тем, как про-
изводить дальнейшие регулировки.
Шаг 2: Регулировка задней пружины под требуемый
перенос веса.
После поездки на снегоходе вам нужно определить, какой стиль езды вы
предпочитаете - более жесткий или комфортный - и отрегулировать снего-
ход соответствующим образом. Если вы считаете, что рулевое управление
должно быть более чувствительным, увеличьте преднатяг задней пру-
жины гусеницы или уменьшите преднатяг передней пружины.
Если вы хотите, чтобы рулевое управление было менее чувствительным,
уменьшите преднатяг задней пружины гусеницы или увеличьте преднатяг
передней пружины.
Если вы предпочитаете более высокую посадку, то увеличьте предвари-
тельную нагрузку на пружину передней подвески. Если вы предпочитаете
более низкую посадку водителя, то аналогичным образом, уменьшите
предварительную нагрузку на пружину передней подвески.
Шаг 3: Регулировка амортизаторов под стиль езды.
Вы можете произвести регулировку амортизаторов для комфортной езды.
Вращая регулятор по часовой стрелке мы увеличиваем жесткость хода
сжатия амортизатора. Вращая регулятор против часовой стрелки мы
уменьшаем жесткость хода сжатия.
ПРИМЕЧАНИЕ: Не устанавливайте самое жесткую регулировку. Возможно
повреждение амортизатора.
Производите пробные поездки и регулировку пока не достигнете требуе-
мых результатов.
51
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески
Возможная ситуация
Ситуация
Регулировки
Слишком "МЯГКАЯ"
Увеличить предварительную затяжку
•Малое давление на лыжи
пружины заднего амортизатора
•Недостаточная управляемость
ИЛИ
Уменьшить предварительную затяжку
пружины центрального амортизатора
Слишком "ЖЁСТКАЯ"
Уменьшить предварительную затяжку
•Большое давление на лыжи
пружины заднего амортизатора
•Повышенное усилие на руле
ИЛИ
Увеличить предварительную затяжку
пружины центрального амортизатора
Передняя подвеска (амортизаторы IFS):
(Амортизаторы IFS)
Слишком жесткая
Поверните регуляторы на 2 щелчка для
Слишком мягкая
установки в положение SOFT
Поверните регуляторы на 2 щелчка для
установки в положение HARD
Отрегулируйте для комфортной езды (центральный амортизатор):
(Центральный амортизатор)
Слишком жесткая
Поверните регулятор на 2 щелчка для
Слишком мягкая
установки в положение SOFT
Поверните регулятор на 2 щелчка для
установки в положение HARD
Задняя подвеска (задний амортизатор)
Задний амортизатор (задний амортиза-
Слишком жесткая
тор)
Слишком мягкая
Поверните регулятор на 2 щелчка для
установки в положение SOFT
Поверните регулятор на 2 щелчка для
установки в положение HARD
Расположение амортизаторов
Задний амортизатор
Передний
Передний амортизатор
задней подвески
амортизатор (IFS)
задней подвески
ПЕРЕНОС ВЕСА НА ГУСЕНИЦУ
ПЕРЕНОС ВЕСА НА ЛЫЖИ
52
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески
Заводские настройки пружин передней подвески (IFS)
Настройки пружины
Модель
Жесткость
Преднатяг
Преднатяг
Преднатяг
Артикул
пружины
(заводская
(минимальная
(максимальная
пружины
настройка)
настройка)
настройка)
фунт/
Н/мм
дюйм
см
дюйм
см
дюйм
см
дюйм
RUSH PRO-S
80
14
2 -1/2
6,4
2 -1/2
6,4
3 -1/2
8,9
7043732
RUSH PRO-X
100
17,5
4 -1/2
11,4
4 -1/2
11,4
4 3/4
12
7041576
SWITCHBACK
80
14
2 -1/2
6,4
2 -1/2
6,4
3 -1/2
8,9
7043732
PRO-S
SWITCHBACK
100
17,5
4 -1/2
11,4
4 -1/2
11,4
4 3/4
12
7041576
PRO-X
SWITCHBACK
80
14
2 -1/2
6,4
2 -1/2
6,4
3 -1/2
8,9
7043732
ADVENTURE
SWITCHBACK
100
17,5
4 -1/2
11,4
4 -1/2
11,4
4 3/4
12
7041576
ADVENTURE
(International)
ПРЕДОСТЕРЕЖЕНИЕ! Никогда не превышайте минимальный/
максимальный преднатяг пружины. Перед тем, как произвести настройки,
всегда разгружайте пружину.
Заводские настройки амортизатора передней подвески
(IFS)
Модель
Настройка
амортизатора
(начиная с самого
мягкого)
все модели PRO-S
3
все модели PRO-X
6
SWITCHBACK ADVENTURE
3
SWITCHBACK ADVENTURE
6
(International)
53
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески

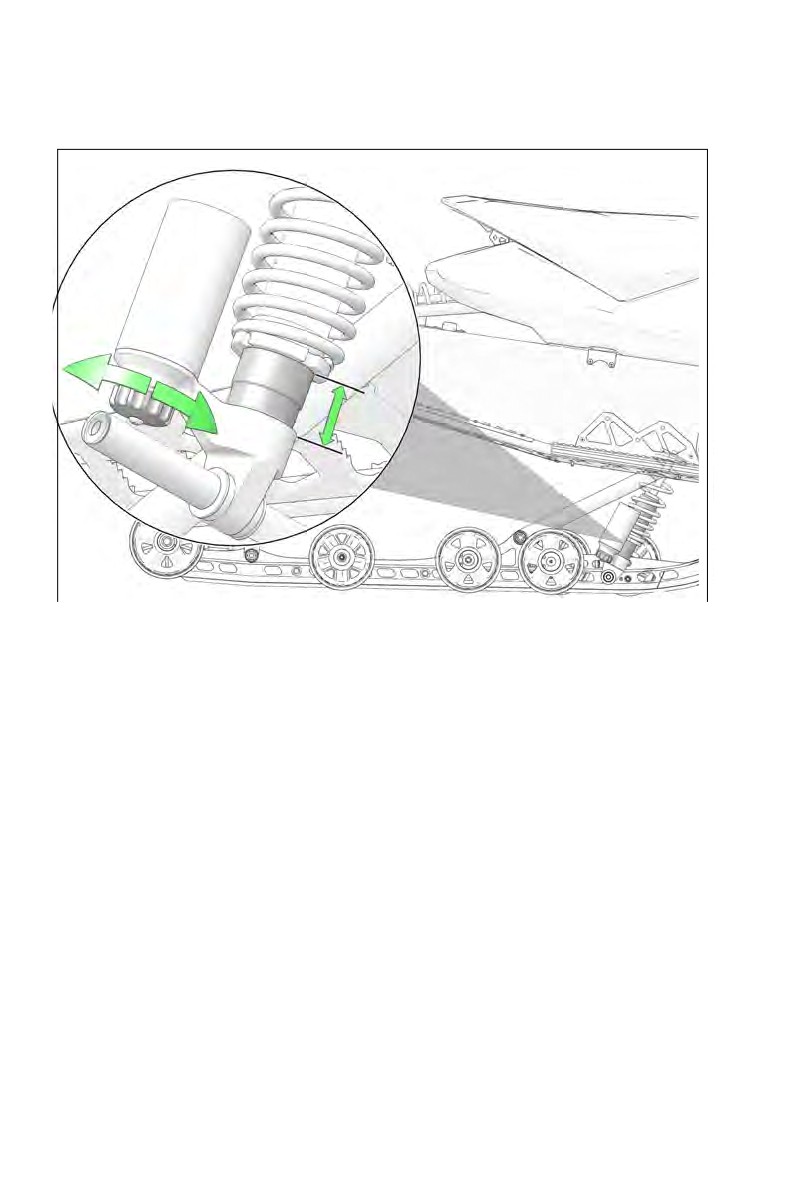

Настройка переднего амортизатора (IFS)
МЯГЧЕ
ЖЕСТЧЕ
НИЖЕ
ВЫШЕ
54
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески
Заводские настройки пружины переднего амортизатора задней
подвески
Настройки пружины
Модель
Жесткость
Преднатяг
Преднатяг
Преднатяг
Артикул
пружины
(заводская
(минимальная
(максимальная
пружины
настройка)
настройка)
настройка)
фунт/
Н/мм
дюйм
см
дюйм
см
дюйм
см
дюйм
RUSH PRO-S
95-280
16,6-49
1 -1/2
3,8
1 -1/2
3,8
1,85
4,7
7043957
RUSH PRO-X
150
26
1
2,54
1
2,54
1 -1/4
3,17
7043678
SWITCHBACK
95-280
16,6-49
1 -1/2
3,8
1 -1/2
3,8
1,85
4,7
7043957
PRO-S
SWITCHBACK
150
26
1
2,54
1
2,54
1 -1/4
3,17
7043678
PRO-X
SWITCHBACK
95-280
16,6-49
1 -1/2
3,8
1 -1/2
3,8
1,85
4,7
7043957
ADVENTURE
SWITCHBACK
150
26
1
2,54
1
2,54
1 -1/4
3,17
7043678
ADVENTURE
(International)
ПРЕДОСТЕРЕЖЕНИЕ! Никогда не превышайте минимальный/
максимальный преднатяг пружины. Перед тем, как произвести настройки,
всегда разгружайте пружину.
Заводские настройки переднего амортизатора задней
подвески
Модель
Настройка
амортизатора
(начиная с самого
мягкого)
все модели PRO-S
3
все модели PRO-X
6
SWITCHBACK ADVENTURE
3
SWITCHBACK ADVENTURE
6
(International)
55
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески

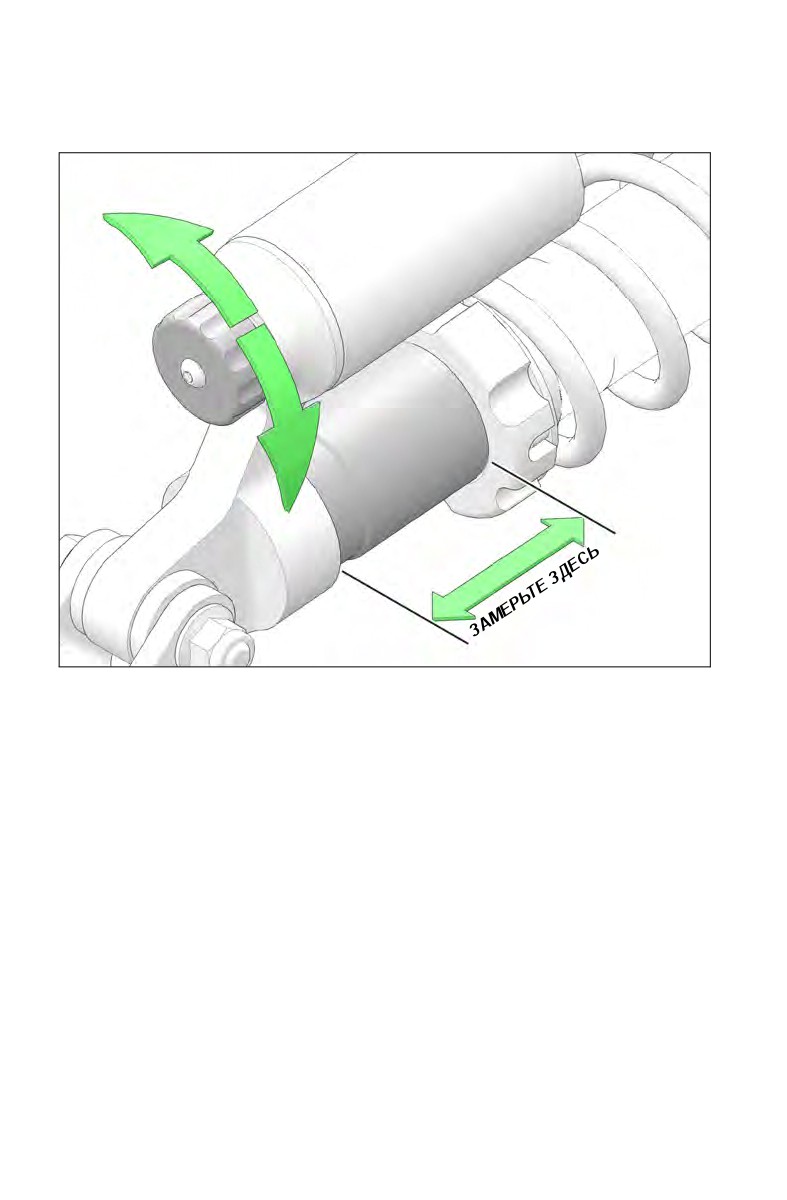

Настройки переднего амортизатора задней подвески
МЯГЧЕ
ПЕРЕНОС ВЕСА НА ГУСЕНИЦУ
ЗАМЕРЬТЕ ЗДЕСЬ
ЖЕСТЧЕ
ПЕРЕНОС ВЕСА НА ЛЫЖИ
56
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески
Заводские настройки пружины заднего амортизатора задней
подвески
Настройки пружины
Модель
Жесткость
Преднатяг
Преднатяг
Преднатяг
Артикул
пружины
(заводская
(минимальная
(максимальная
пружины
настройка)
настройка)
настройка)
фунт/
Н/мм
дюйм
см
дюйм
см
дюйм
см
дюйм
RUSH PRO-S
120
21
2 -3/4
7
2
5
3 -1/2
8,9
7041575
RUSH PRO-X
150
26
1 -1/2
3,8
1/2
1,2
2 -1/2
6,4
7043160
SWITCHBACK
120
21
2 -3/4
7
2
5
3 -1/2
8,9
7041575
PRO-S
SWITCHBACK
150
26
1 -1/2
3,8
1/2
1,2
2 -1/2
6,4
7043160
PRO-X
SWITCHBACK
120
21
2 -3/4
7
2
5
3 -1/2
8,9
7041575
ADVENTURE
SWITCHBACK
150
26
1 -1/2
3,8
1/2
1,2
2 -1/2
6,4
7043160
ADVENTURE
(International)
Факультативная пружина HD - только для RUSH / SWITCHBACK PRO-S
(Вес водителя в диапазоне 90-160 кг)
PRO-S (тяжелый)
150
26
1 -1/2
3,8
1/2
1,2
2 -1/2
6,4
7043160
ПРЕДОСТЕРЕЖЕНИЕ! Никогда не превышайте минимальный/
максимальный преднатяг пружины. Перед тем, как произвести настройки,
всегда разгружайте пружину.
Заводские настройки заднего амортизатора задней
подвески
Модель
Настройка
амортизатора
(начиная с самого
мягкого)
все модели PRO-S
3
все модели PRO-X
6
SWITCHBACK ADVENTURE
3
SWITCHBACK ADVENTURE
6
(International)
57
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески

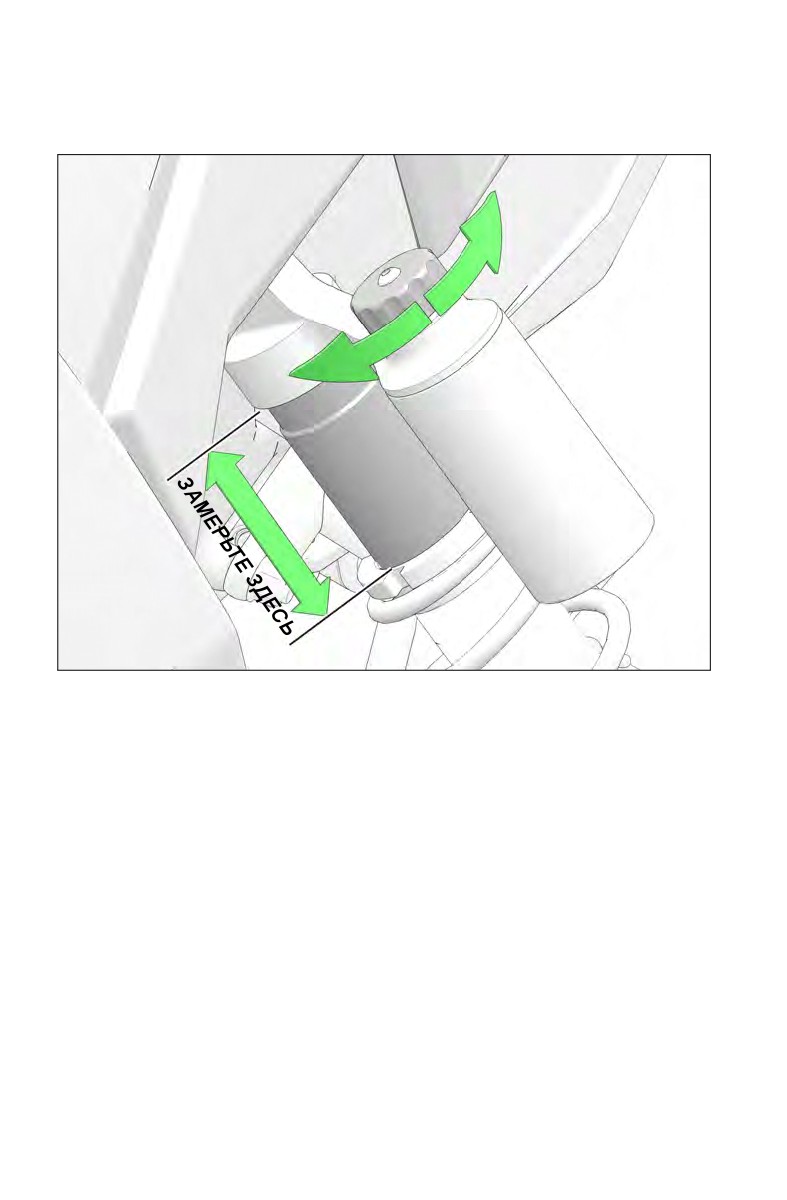

Настройки заднего амортизатора задней подвески
МЯГЧЕ
ПЕРЕНОС ВЕСА НА ЛЫЖИ
ЖЕСТЧЕ
ПЕРЕНОС ВЕСА НА ГУСЕНИЦУ
58
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески
Настройка ограничительного ремня
Ограничительный ремень установлен в положение #1.
ПЕРЕНОС ВЕСА НА ЛЫЖИ
ПЕРЕНОС ВЕСА НА ГУСЕНИЦУ
Для обеспечения оптимальных ходовых качеств снегохода POLARIS реко-
мендует устанавливать ограничительный ремень в положение #1. Води-
тели, которые хотят уменьшить нагрузку на лыжи и перенести ее на
заднюю часть снегохода, могут удлинить ограничительный ремень, уста-
новив его в положение #2.
1. Отпустите контргайку.
2. Отрегулируйте ограничительный ремень.
3. Затяните контргайки.
Момент затяжки: 23 Нм.
59
РЕГУЛИРОВКИ
Регулировка положения руля
Наклон проставки руля

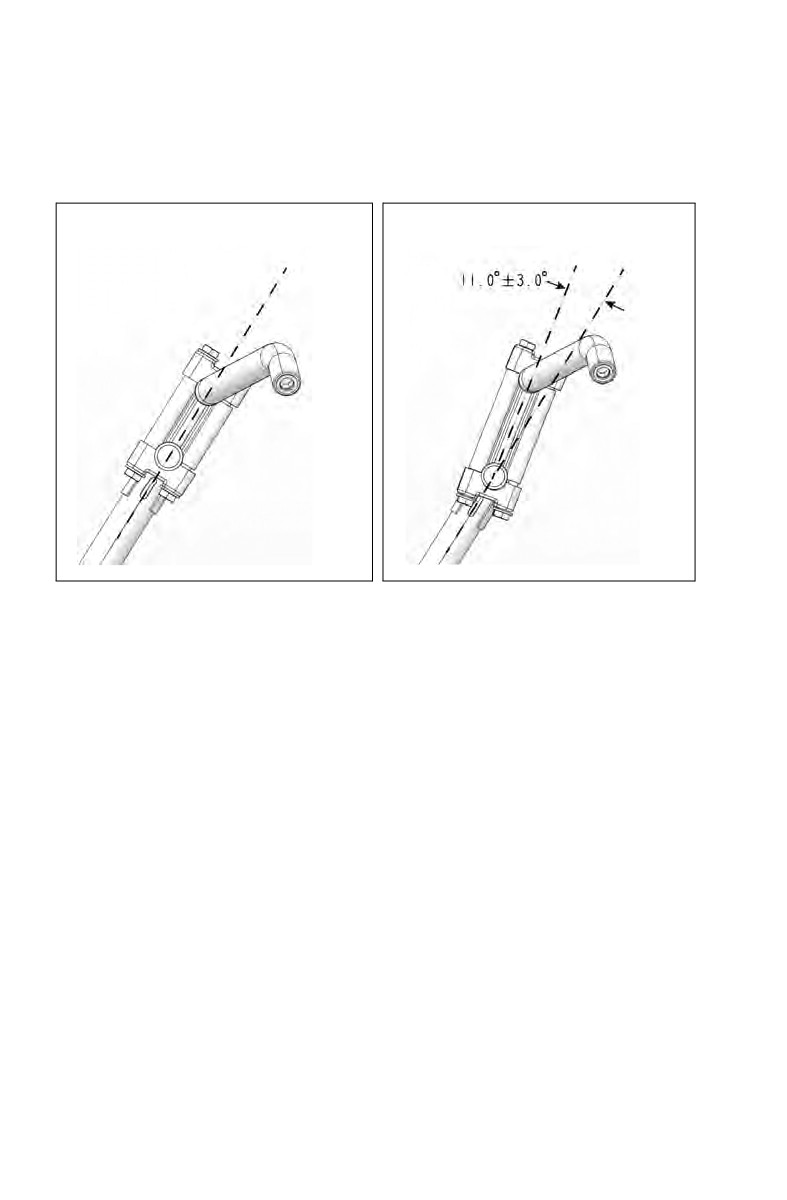

Наклон проставки руля можно отрегулировать. Заводские настройки ука-
заны ниже.
Модели PRO-S - 0°
Модели PRO-Х - 11° вперед
1. Ослабьте 4 болта в нижней части регулировочного блока.
Чтобы разобрать блок, возможно, потребуется отвертка в
качестве рычага.
2. Установите требуемый наклон.
3. Затяните болты (момент затяжки 20Нм).
60
РЕГУЛИРОВКИ
Регулировка положения руля
Угол наклона руля
Руль имеет возможность регулировки. Заводские настройки указаны
ниже.
Модели PRO-S - 30°
Модели PRO-Х - 30°
1. Ослабьте верхние 4 болта крепления проставки руля.
2. Установите требуемый наклон. Убедитесь, что при полной
перекладке руля влево и вправо рычаг тормоза, рычаг дроссель-
ной заслонки и сам руль движутся плавно, без заеданий, и не
касаются топливного бака, ветрового стекла и других частей
снегохода. При необходимости регулировки органов управле-
ния на руле, отпустите винты крепления, немного поверните
органы управления, затем затяните винты необходимым момен-
том. См. стр. 62.
ПРИМЕЧАНИЕ: Не допускайте растягивания проводов. Это приведет к
повреждению подогрева рукояток руля.
3. Затяните болты крепления.
Момент затяжки: 20 Нм
61
РЕГУЛИРОВКИ

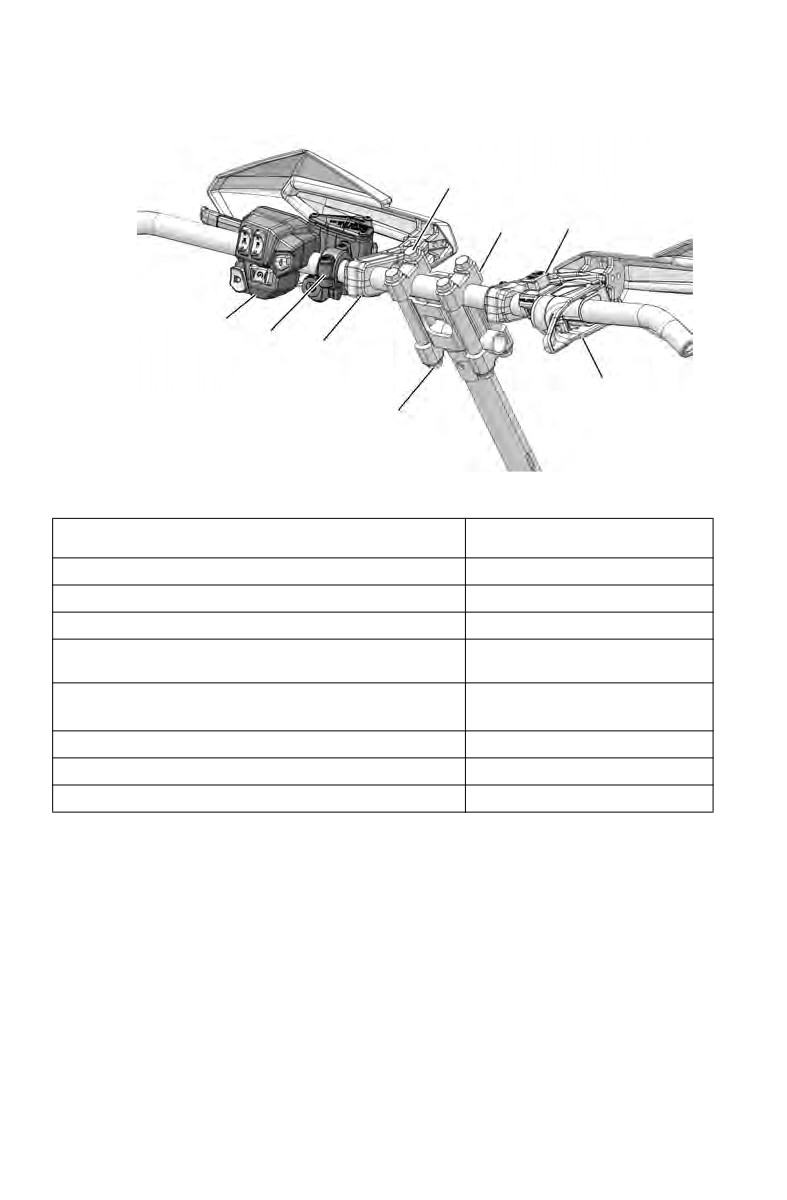

Затяжка элементов руля
Для большей ясности показано со снятой крышкой
4
9
5
1
2
3
7/8
4
Элемент
Момент затяжки
Соблюдайте момент затяжки
1.
Блок управления на левой рукоятке руля
2.3 Нм
2.
Рычаг тормоза / Главный цилиндр
7.9 Нм
3.
Крепления защиты рук (при наличии)
Затяжка вручную
4.
Верхние / нижние болты крепления проставки
20 Нм
руля
5.
Болт крепления аварийного выключателя
1,4 Нм
6.
двигателя
7.
Болт крепления блока рычага дросселя
3.1 Нм
8.
Болты крышки блока рычага дросселя
0.7 Нм
9.
Проставка руля
-
62
содержание .. 1 2 3 ..
|
|
