95

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Чтобы открыть, снимите пассажирское сиденье (при наличии).
Поднимите ручку.

11) Руководство по эксплуатации

Руководство по эксплуатации должно храниться в

БАГАЖНОМ ОТДЕЛЕНИИ.

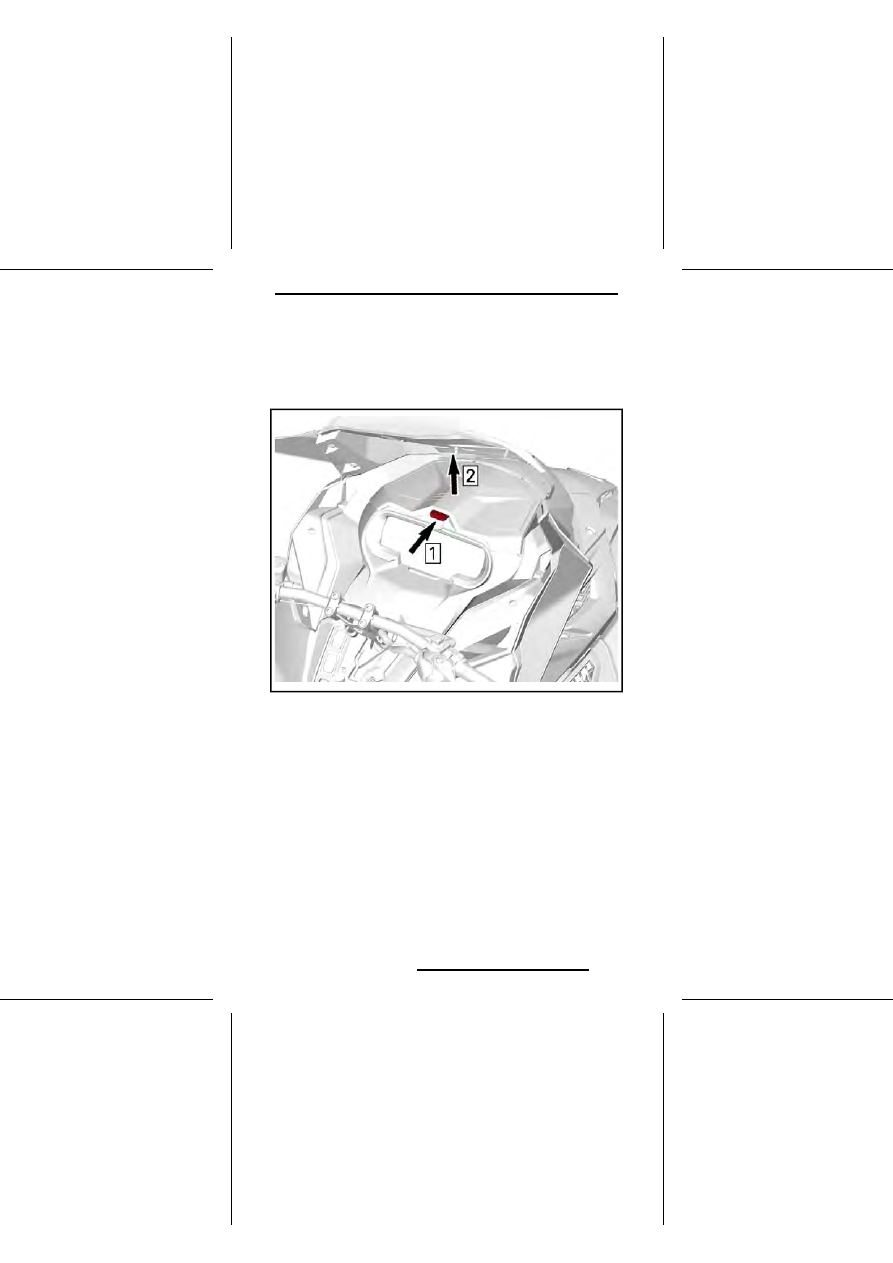

12) Сиденье

Снятие сиденья

Освободите защелку.

96

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Сместите сиденье назад, чтобы снять его.

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе с любым предметом,

расположенным между сиденьем и топливным баком, может
привести к повреждению топливного бака. НЕ РАЗМЕЩАЙТЕ
какие-либо предметы между сиденьем и топливным баком.

Установите сиденье на крюки, а затем сместите его вперед.
Надежно зафиксируйте защелку.

ПРЕДУПРЕЖДЕНИЕ

Перед каждой поездкой проверяйте надёжность крепления
сиденья.

13) Передние

Используются для подъема снегохода вручную.

ОСТОРОЖНО!

Избегайте получения травм, при поднимании

снегохода применяйте правильную технику подъёма — исполь-
зуйте силу ног. Не поднимайте заднюю часть снегохода, если
у вас для этого недостаточно сил. Для подъёма снегохода
используйте соответствующие технические средства или
обратитесь к кому-нибудь за помощью.

97

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ВНИМАНИЕ

Не буксируйте и не поднимайте снегоход за

лыжи.

14) Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

ПРЕДУПРЕЖДЕНИЕ

Не допускается работа двигателя:

-

Со снятым кожухом ремня вариатора и защитными ограждениями.

-

С открытым или снятым капотом и/или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регулировки подвижных частей
при работающем двигателе.

ПРИМЕЧАНИЕ:

Защитный кожух ремня вариатора специально изготовлен

несколько большего размера, чтобы обеспечить натяг в сопряжении с
фиксаторами. Это позволяет снизить уровень шума и вибраций. При уста-
новке кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности (ключ DESS) с контактного устрой-

ства.
Откройте левую боковую панель. См. описание операции в текущем разделе.

98

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Извлеките проволочный фиксатор.

ТИПОВОЙ ВАРИАНТ

Поднимите кожух за его заднюю часть и извлеките из передних выступов.

Установка защитного кожуха ремня вариатора

Вставьте выступ в паз и установите его на место.

1. Фиксатор кожуха ремня вариатора

2. Передний паз

99

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Нажмите на кожух ремня вариатора по направлению к двигателю, а затем

в направлении передней части снегохода.

Установите заднюю часть кожуха на держатель и закрепите его с помощью

проволочного фиксатора.

ТИПОВОЙ ВАРИАНТ

100

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

15) Инструменты и приспособления

Конструкция кожуха ремня вариатора предусматривает возможность разме-

щение набора инструментов, предназначенного для выполнения элемен-

тарных операций технического обслуживания.
Инструменты входят в комплект поставки снегохода. Они всегда должны

устанавливаться в надлежащем месте и в надлежащей ориентации.

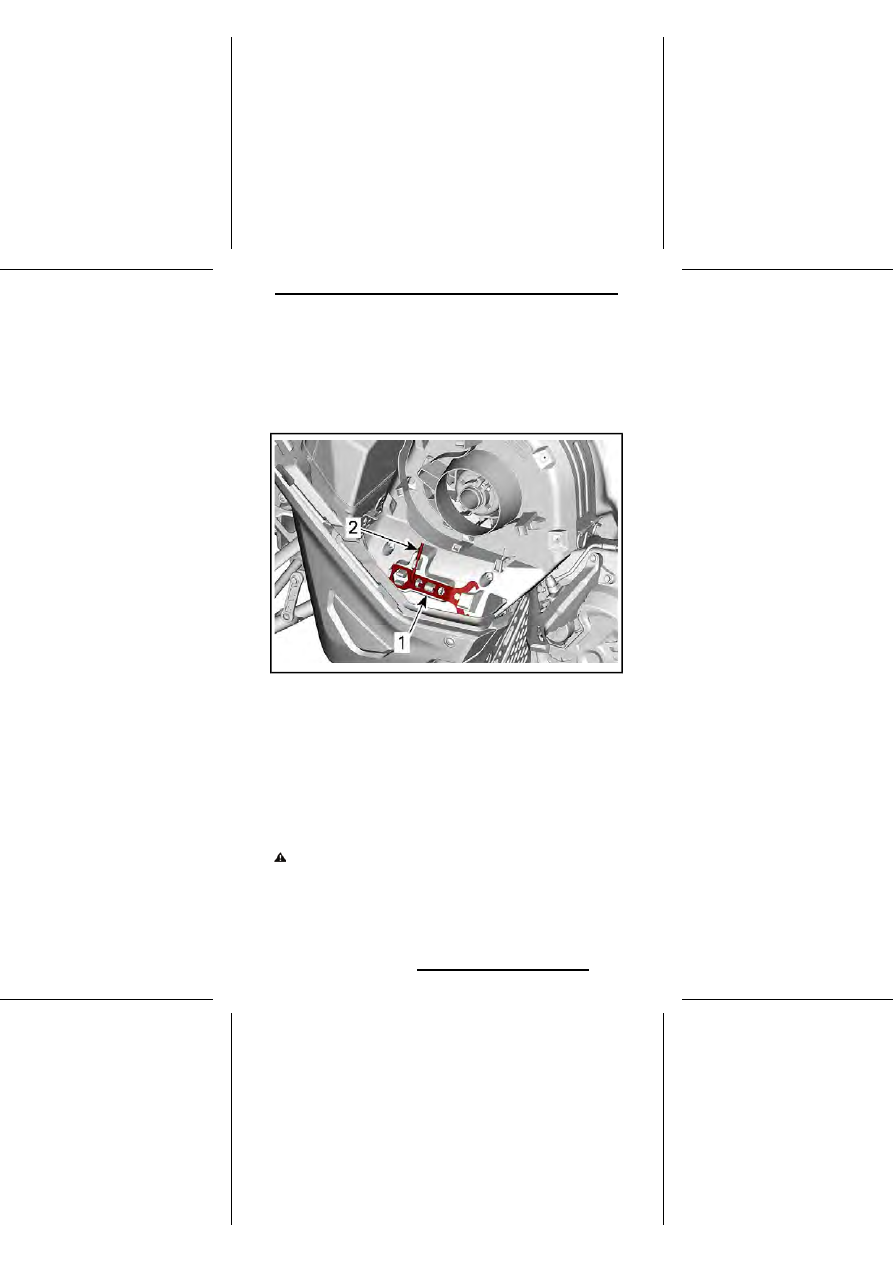

ТИПОВОЙ ВАРИАНТ — РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ
В ЗАЩИТНОМ КОЖУХЕ РЕМНЯ ВАРИАТОРА

1. Приспособление для регулировки

2. Приспособление для разведения шкива
Выполняйте установку в следующем порядке:
1. Задвиньте открытый конец инструмента для регулировки подвески под

фиксирующую лапку.

2. Нажмите закрытым концом на крепежные лапки.
3. Вставьте короткий конец инструмента для разведения шкива и регули-

ровки фар в отверстие.

4. Поверните и зафиксируйте длинный конец на месте.

ОСТОРОЖНО!

Убедитесь, что возимый комплект инструмен-

тов надежно зафиксирован на кожухе. Инструменты могут от-
крепиться и повредить вращающиеся детали.

101

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

102

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА ВАРИАТОРА

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

16) Держатель запасного ремня вариа-
тора

Запасной ремень вариатора может храниться в держателе, расположенном

на защитном кожухе ремня вариатора.

ПРИМЕЧАНИЕ:

Запасной ремень вариатора не входит в комплект по-

ставки снегохода.
Расположите запасной ремень вариатора в посадочном месте защитного

кожуха ремня вариатора.

103

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

1. Защитный кожух ремня вариатора

2. Паз
Закрепите его на месте, введя в зацепление с фиксаторами.

ТИПОВОЙ ВАРИАНТ

104

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17) Верхний элемент корпуса

Снятие верхнего элемента корпуса

1. Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

105

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

2. Выверните болты крепления панели приборов.

ТИПОВОЙ ВАРИАНТ

106

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3. Поднимите переднюю часть панели приборов, а затем сместите ее

вперед, чтобы снять.

4. Отсоедините разъём панели приборов и уберите её в сторону.
5. Перед снятием вещевого отсека (при наличии) отсоедините разъем

розетки 12В.

107

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

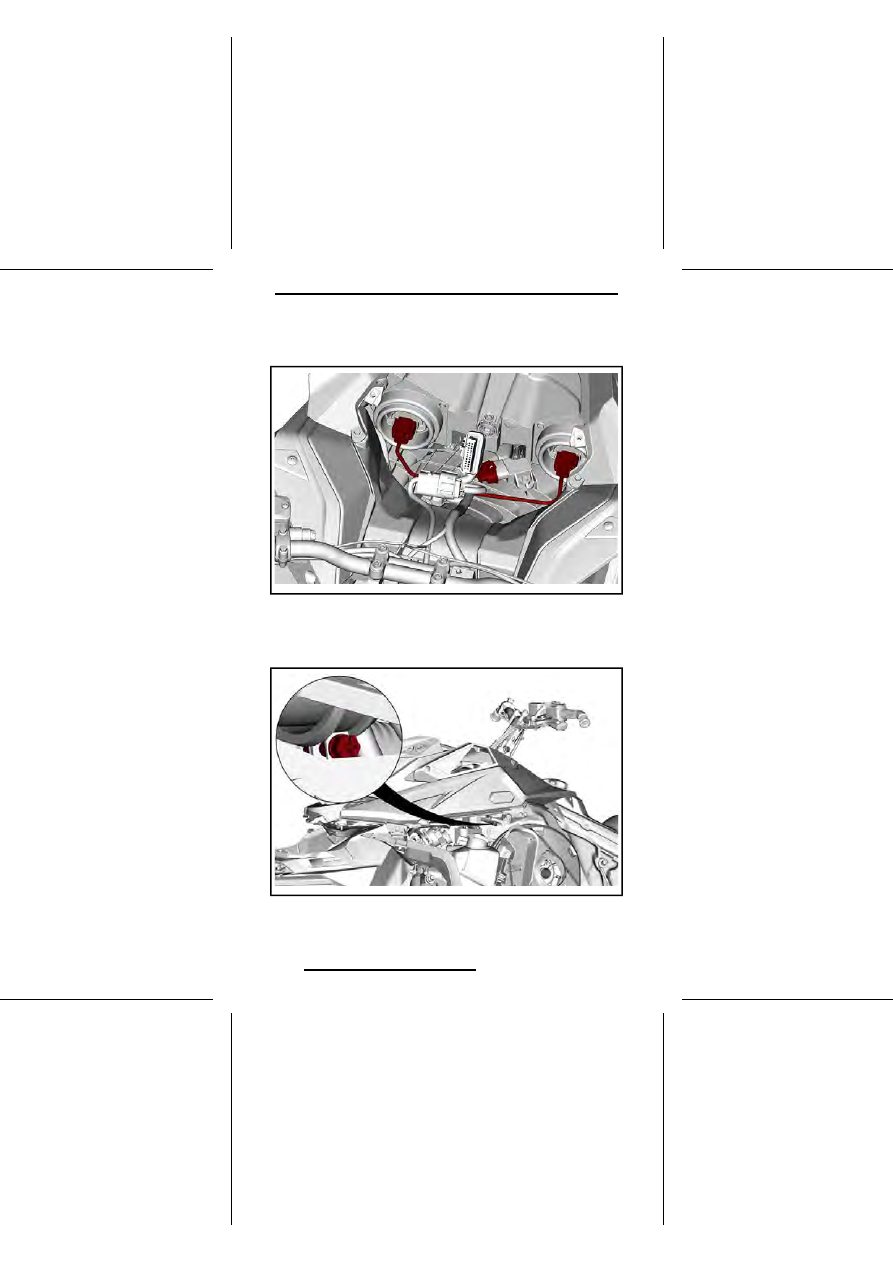

6. Отсоедините электрические разъемы датчика давления и температуры

во впускном коллекторе и фар.

ТИПОВОЙ ВАРИАНТ

7. Снимите обе боковые панели. См. главу

«БОКОВЫЕ ПАНЕЛИ» в теку-

щем разделе.

8. Ослабьте хомут крепления впускного воздуховода.

9. Выверните болты крепления верхнего элемента корпуса (капота) с

обеих сторон.

10. Снимите верхний элемент корпуса.

108

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Возьмите верхний элемент корпуса за опору приборной пане-

ли.

10.1

10.2

Потяните верхний элемент корпуса вперед.

10.3

Снимите верхний элемент корпуса со снегохода.

Установка верхнего элемента корпуса

1. Работая спереди, вставьте фиксаторы верхнего элемента корпуса в

верхние пазы поддона.

2. Нижняя и задняя части верхнего элемента корпуса.

ПРИМЕЧАНИЕ:

Убедитесь, что впускной воздуховод правильно установ-

лен в чехле.
3. Затяните хомут крепления впускного воздуховода.
4. На обеих сторонах: установите винты крепления верхнего элемента

корпуса.

5. Установите капот.

МОМЕНТ ЗАТЯЖКИ

2,3 H•м ± 0,2 H•м

Винты верхнего элемента

корпуса

Винты крепления капота

6. Подсоедините электрический разъем датчика давления и температуры

во впускном коллекторе (MAPTS).

7. Подсоедините электрические разъемы фар.
8. Установите багажное отделение, но оставьте крышку открытой.
9. Установите панель приборов и закрепите ее винтами.

МОМЕНТ ЗАТЯЖКИ

2,3 H•м ± 0,2 H•м

Винты панели приборов

10. Установите боковые панели.

18) Боковые панели

ПРЕДУПРЕЖДЕНИЕ

Не допускайте работу двигателя снегохода с открытыми или
снятыми боковыми панелями.

109

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

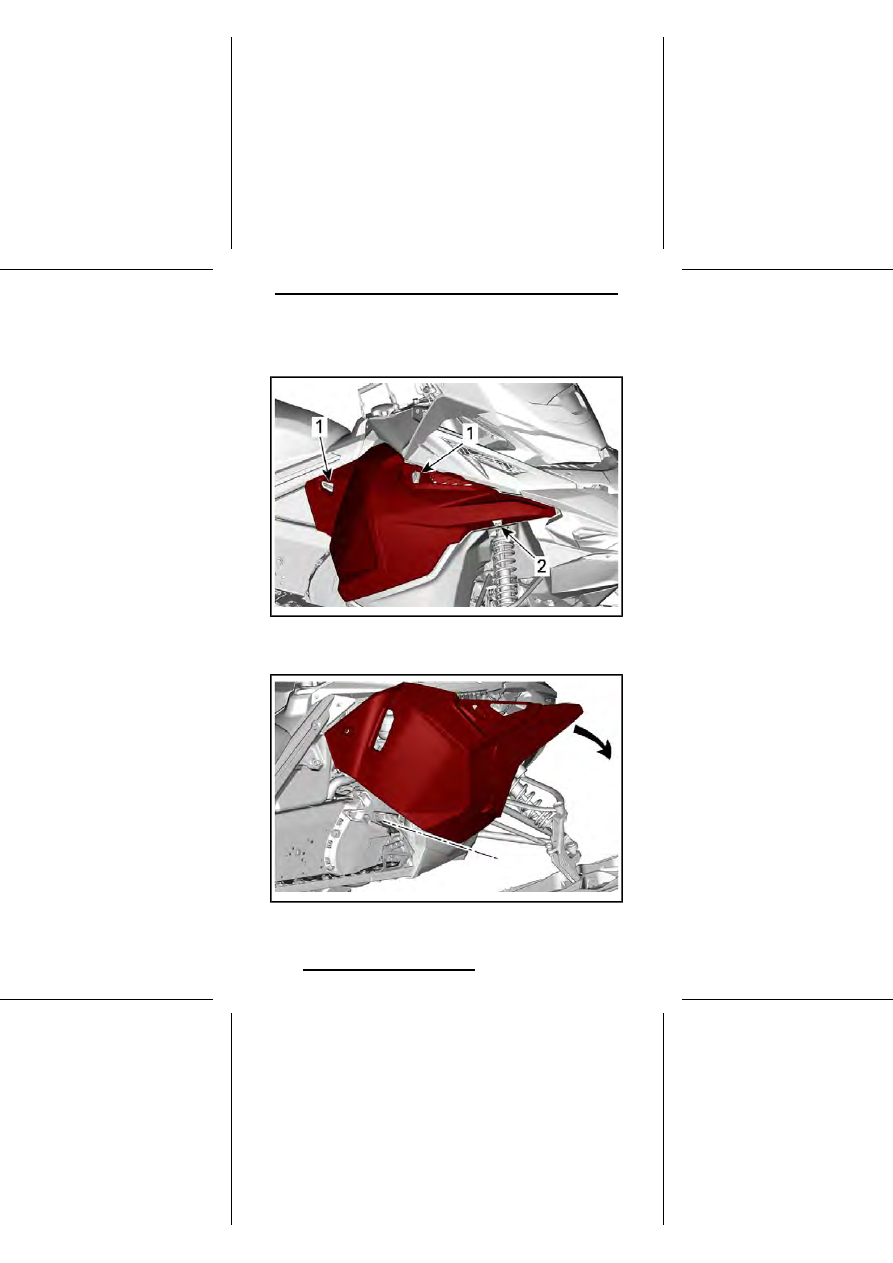

Открывание и закрывание боковых панелей

Освободите все фиксаторы и откройте панель.

ТИПОВОЙ ВАРИАНТ

Шаг 1:

Повернуть

Шаг 2:

Нажать

ТИПОВОЙ ВАРИАНТ

110

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
