ТИПОВОЙ ВАРИАНТ

1. Пиктограмма обогрева рукояток

2. Теплее

3. Холоднее
Отсутствие сегментов на индикаторе дисплея означает, что обогрев выклю-

чен.

Выключатель электрообогрева рычага
дроссельной заслонки

ПРИМЕЧАНИЕ:

При частоте вращения коленчатого вала ниже

2000 об/мин интенсивность обогрева рычага дроссельной заслонки будет
ограничена 50%.
Выберите интенсивность обогрева рычага, создающую комфортную темпе-

ратуру для большого пальца вашей руки.

79

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

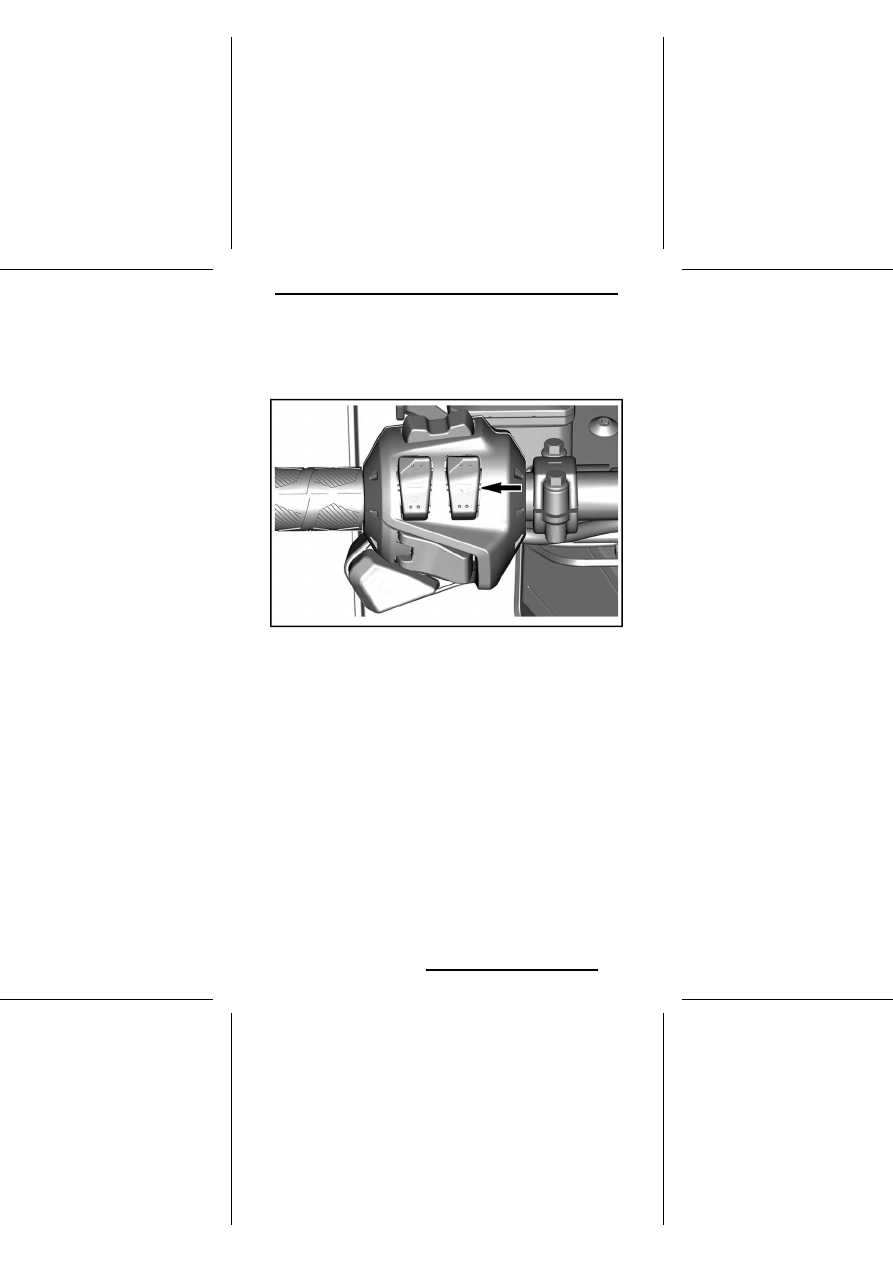

ТИПОВОЙ ВАРИАНТ - РЕГУЛИРУЕМАЯ ИНТЕНСИВНОСТЬ

1. Выключатель электрообогрева рычага дроссельной заслонки

2. Теплее

3. Холоднее

ПРИМЕЧАНИЕ:

При нажатии на выключатель интенсивность обогрева

отображается на многофункциональном дисплее информационного центра.
Предусмотрено десять настроек интенсивности. При отпускании дисплей
вернется к отображению температуры двигателя.

80

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

1. Пиктограмма обогрева рукояток

2. Теплее

3. Холоднее
Отсутствие сегментов на индикаторе дисплея означает, что обогрев выклю-

чен.

Кнопка меню/настройки

Эта кнопка используется для управления информацией, отображаемой на

многофункциональной приборной панели.

81

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА МЕНЮ/НАСТРОЙКИ

1. Функция меню

2. Функция SET (установка)
Полную информацию см. разделе «

ПРИБОРНАЯ ПАНЕЛЬ».

8) Рукоятка ручного стартера

Рукоятка ручного стартера находится по правому борту снегохода. Чтобы

привести в действие механизм ручного стартера, медленно потяните руко-

ятку на себя и, когда почувствуете сопротивление, энергично дёрните ее.

Медленно верните рукоятку в исходное положение.

ПРИМЕЧАНИЕ:

Максимальный крутящий момент, который может быть

приложен к двигателю через ручной стартер, составляет 80 H•м. Максималь-
ное усилие, которое может выдержать веревка, составляет 2200 N.

82

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

9) Цифровой дисплей с диагональю
7,2 дюйма.

Многофункциональный дисплей

КНОПКА МЕНЮ (M)

83

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА SET (S)

1. Выберите верхний или центральный дисплей кнопкой МЕНЮ (М) на

многофункциональном переключателе.

КНОПКА МЕНЮ (M)

2. Когда показания необходимого дисплея начнут мигать, перемещайтесь

по меню, используя кнопку SET (S) многофункционального переключа-

теля.

84

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА SET (S)

Когда на дисплее появится отображение необходимой информации, нажмите

кнопку МЕНЮ (M) или подождите 5 секунд для подтверждения.

КНОПКА МЕНЮ (M)

Чтобы сбросить один из следующих счетчиков:
-

средняя скорость.

-

Максимальная скорость

-

Суммарный расход топлива

Когда показания на дисплее мигают, нажмите и удерживайте кнопку SET

(S).

85

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Нижняя секция дисплея

Может отображать следующее:
-

настройки.

-

сообщения.

Индикатор SPEED (СКОРОСТЬ) показывает максимальную и среднюю

скорости. Для сброса удерживайте кнопку МЕНЮ нажатой в течение 3 се-

кунд.

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:
-

указатель уровня топлива,

-

Уровень обогрева рукояток

-

Количество часов и км поездки A

-

Суммарное количество часов

-

Скорость

-

обороты,

-

одометр,

86

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

87

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

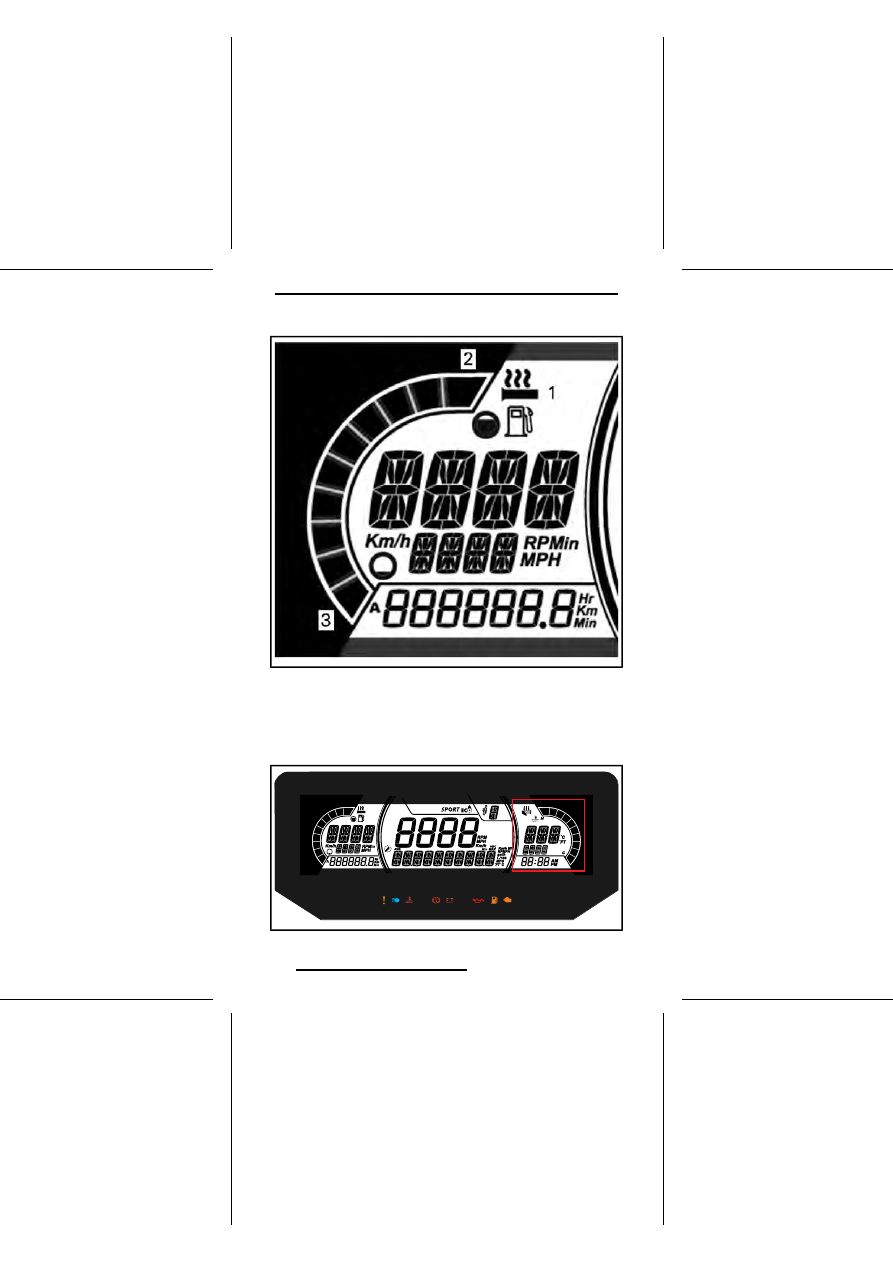

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Пиктограмма обогрева рукояток

2. Теплее

3. Холоднее

Правая боковая секция дисплея

88

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

На правой боковой секции дисплея отображается:
-

температура двигателя,

-

Индикатор обогрева дроссельной заслонки

-

часы,

89

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Центральная секция дисплея

Отображение скорости транспортного средства в км/ч (или милях/ч) или

частоты вращения двигателя в об/мин. См. раздел «

НАСТРОЙКИ».

90

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

1. Кнопка MODE (M)

Контрольные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоянии транс-

портного средства, которое может стать серьезным. Некоторые индикаторы

загораются при запуске транспортного средства в качестве подтверждения

их работоспособности. Если какие-либо лампы продолжают гореть после

запуска транспортного средства, для получения дополнительной информа-

ции обратитесь к контрольной лампе соответствующей системы.

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются

на дисплее многофункциональной приборной панели. Они выполняют ту
же функцию, что и соответствующая сигнальная лампа, но не отображаются
при запуске транспортного средства.

91

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Контрольные лампы — нижняя секция

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ:неисправность транспортного средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая температура двигателя.

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного масла (если

применимо)

ОРАНЖЕВЫЙ: низкий уровень топлива.

ОРАНЖЕВЫЙ ЦВЕТ

Горит

: неисправность системы снижения токсичности

отработавших газов транспортного средства.

Мигает

: Проблемы с двигателем, активирован

аварийный режим. Немедленно обратитесь в

сервисный центр

92

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

настройки.

Настройка

С помощью кнопки МЕНЮ выберите

SETTINGS

(НАСТРОЙКИ) и удержи-

вайте кнопку, чтобы войти в меню настроек. Доступны различные параметры,

например переключение между отображением скорости и числа оборотов

двигателя в центральной секции дисплея.

Выбор единиц измерения

Многофункциональная приборная панель предварительно настроена на

показания в единицах измерения, принятых в США и Великобритании, но

ее можно перенастроить на показания в метрических единицах.
С помощью кнопки МЕНЮ выберите

UNITS

(ЕДИНИЦЫ ИЗМЕРЕНИЯ) и

удерживайте кнопку, чтобы изменить единицы измерения.

Настройки яркости

Яркость ЖК-дисплея регулируется.
С помощью кнопки МЕНЮ выберите

BRIGHTNESS

(«ЯРКОСТЬ») и

удерживайте кнопку МЕНЮ нажатой, чтобы изменить яркость.
С помощью кнопки MENU (МЕНЮ) отрегулируйте яркость, затем нажмите

и удерживайте кнопку MENU (МЕНЮ), чтобы подтвердить выбор.

Настройка часов

С помощью кнопки МЕНЮ выберите

CLOCK

(ЧАСЫ) и удерживайте

кнопку, чтобы изменить время.
1. С помощью кнопки МЕНЮ выберите индикацию часов.
2. Нажмите кнопку МЕНЮ и удерживайте ее нажатой в течение 1 секунды.
3. Нажмите кнопку МЕНЮ, чтобы выбрать формат времени 12:00 AM PM

или 24:00.

4. Нажмите кнопку МЕНЮ или кнопку ОК и удерживайте кнопку нажатой,

чтобы подтвердить выбор

5. Нажимайте кнопку МЕНЮ, чтобы изменить часы (часы будут мигать).
6. Нажмите кнопку МЕНЮ или кнопку ОК и удерживайте кнопку нажатой,

чтобы подтвердить выбор часов

7. Нажмите кнопку МЕНЮ, чтобы перейти к минутам (минуты будут ми-

гать).

8. Нажимайте кнопку МЕНЮ, чтобы изменить минуты.

Выбор языка

Предусмотрена возможность изменения языка сообщений приборной панели.

Для изменения языковых настроек и настройки приборной панели в соот-

ветствии с вашими предпочтениями обращайтесь к авторизованному дилеру

Lynx.

93

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

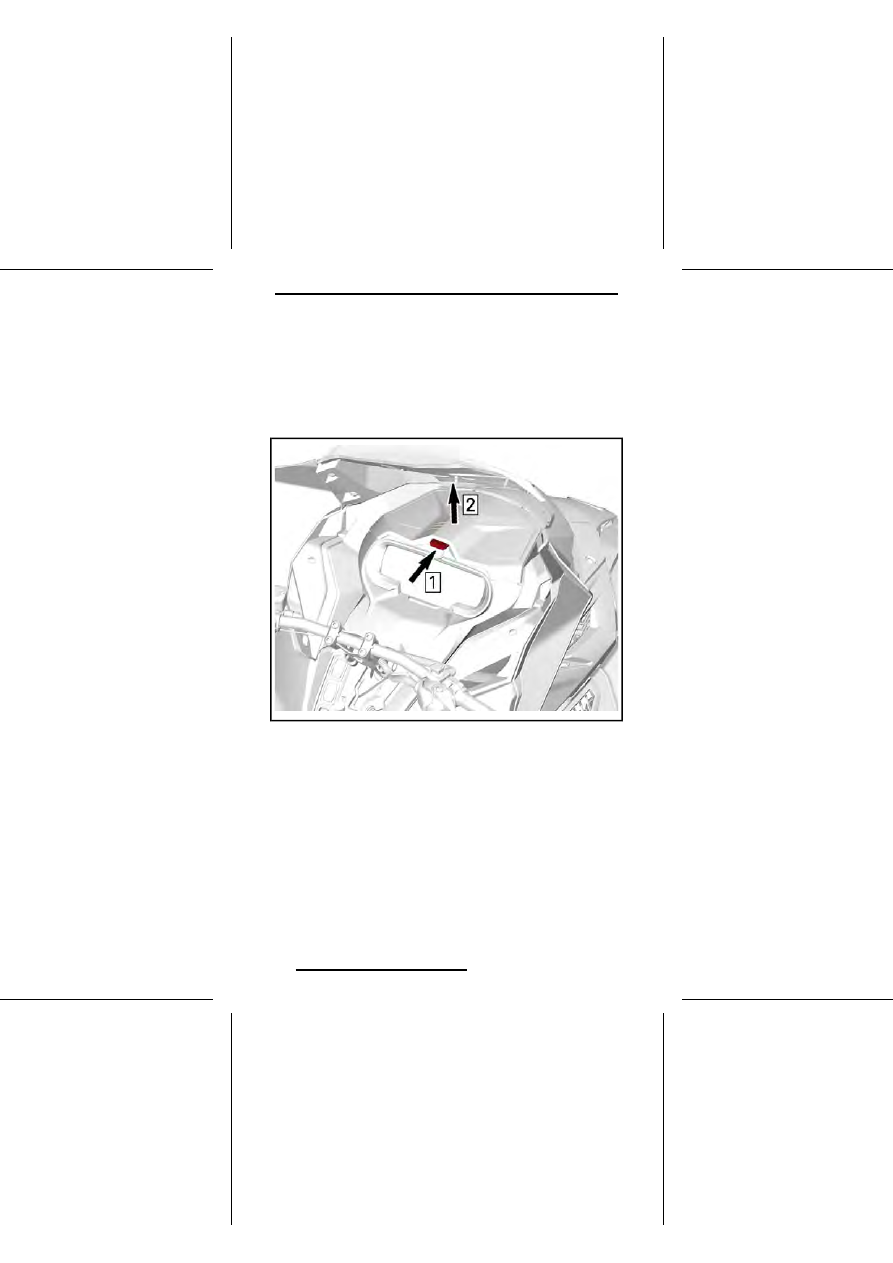

10) Багажный отсек

Багажное отделение располагается в передней части снегохода над панелью

приборов.
Руководство по эксплуатации и шнур аварийного запуска двигателя распо-

лагаются в переднем багажном отделении.
Чтобы открыть, нажмите кнопку и поднимите крышку.

ТИПОВОЙ ВАРИАНТ

ПРИМЕЧАНИЕ:

После закрывания убедитесь, что крышка надежно за-

перта. Вы услышите характерный щелчок.
В некоторых моделях багажное отделение располагается в задней части

сидения над крышкой аккумуляторной батареи.

94
