Ускорение

Шипованная гусеница обеспечивает быстрый набор скорости на утрамбо-

ванном снегу и льду, однако, на рыхлом снегу она не только бесполезна,

но и может стать причиной внезапных и резких изменений сцепления. При

определенных условиях это может стать причиной неожиданного изменения

траектории движения.

ПРЕДУПРЕЖДЕНИЕ

Во избежание неожиданных реакций снегохода:

-

Всегда плавно работайте рычагом дроссельной заслонки.

-

НЕ ПЫТАЙТЕСЬ с помощью вращения гусеницы устроить «контроли-

руемый» занос задней части снегохода.

Осколки льда и посторонние предметы, вылетев из-под гусе-
ницы с большой скоростью, могут травмировать окружающих.

Торможение

Шипованная гусеница эффективна при торможении на утрамбованном

снегу и льду, но не на рыхлом снегу. Из-за этого при определённых условиях

эффективность торможения может внезапно меняться. Пользуйтесь тормо-

зом очень осторожно, чтобы не допустить блокировки гусеницы и не потерять

контроль над снегоходом.

Важные указания по мерам безопасно-
сти

ПРЕДУПРЕЖДЕНИЕ

Во избежание серьёзных травм и увечий:

-

НЕ СТОЙТЕ позади или рядом с вращающейся гусеницей.

-

Если есть необходимость в проворачивании гусеницы, всегда устанав-

ливайте заднюю часть снегохода на опору с широким основанием и

отражательным щитком.

-

Гусеницу, поднятую над опорной поверхностью, проворачивайте

только на малой скорости.

Из быстро вращающейся гусеницы под действием центробеж-
ной силы могут неожиданно вылететь сломанные шипы,
звенья гусеницы или какие-то посторонние предметы, которые
способны нанести травмы ногам и другим частям тела.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

41

СРЕДСТВА ДЛЯ УЛУЧШЕНИЯ СЦЕПЛЕНИЯ

Шипы и срок службы снегохода

Использование устройств и приспособлений для улучшения сцепления с

опорной поверхностью усиливает вибрации и создаёт дополнительную на-

грузку на некоторые компоненты снегохода. Это сокращает срок службы

гусеницы и приводит к преждевременному износу таких деталей, как ремни,

тормозные накладки, подшипники, цепь и звёздочка цепной передачи. Не-

обходимо осматривать гусеницу перед каждой поездкой. Более подробная

информация представлена в подразделе

ГУСЕНИЦА раздела ТЕХНИЧЕ-

СКОЕ ОБСЛУЖИВАНИЕ.
Шипы могут нанести повреждения туннелю, если не защитить его специаль-

ными защитными накладками. Возможно также повреждение электропро-

водки и радиаторов, что может привести к перегреву и поломке двигателя.

ПРЕДУПРЕЖДЕНИЕ

Если туннель не оборудован защитными накладками или на-
кладки сильно изношены, то не исключена опасность пробоя
топливного бака и возгорания снегохода.

ВНИМАНИЕ

Обратитесь к авторизованному дилеру для

подбора защитных накладок для вашего снегохода.

ПРИМЕЧАНИЕ:

Внимательно прочитайте раздел ГАРАНТИЙНЫЕ

ОБЯЗАТЕЛЬСТВА, чтобы знать, какие ограничения предусмотрены компа-
нией BRP в случае использования шипов.

Установка шипов на предназначенную
для этого гусеницу

ПРЕДУПРЕЖДЕНИЕ

Не устанавливайте на гусеницу шипы, если это не разрешено
инструкциями BRP. Гусеницы, шиповка которых разрешена,
маркированы символом шипа (см. рисунок). Установка шипов
на нерекомендованный тип гусеницы увеличивает опасность
разрыва и сход гусеницы с направляющих катков.

42

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

СРЕДСТВА ДЛЯ УЛУЧШЕНИЯ СЦЕПЛЕНИЯ

СИМВОЛЫ НА ГУСЕНИЦЕ

1. Установка шипов допускается

2. Установка шипов НЕ ДОПУСКАЕТСЯ
Компания BRP не рекомендует самостоятельно заниматься шиповкой гусе-

ницы — обратитесь к дилеру Ski-Doo.
-

Используйте только одобренные BRP шипы.

-

Не устанавливайте шипы, высота которых превышает высоту профиля

гусеницы более чем на 9,5 мм.

УСТАНОВКА ШИПОВ

1. Размер шипа

2. Выступание за пределы профиля гусеницы 6,4 мм - 9,5 мм

3. Высота грунтозацепа гусеницы

4. Толщина полотна гусеницы

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

43

СРЕДСТВА ДЛЯ УЛУЧШЕНИЯ СЦЕПЛЕНИЯ

ПРИМЕЧАНИЕ:

Все модели Radien модельного года 2021 при использо-

вании шипов должны быть оснащены защитой от шипов, установленной на
передней и задней сторонах радиатора.

ПРЕДУПРЕЖДЕНИЕ

-

Обратитесь к авторизованному дилеру Lynx, чтобы узнать о возмож-

ности установки шипов на конкретную модель снегохода.

-

НЕ ПОЛЬЗУЙТЕСЬ обычными (не одобренными BRP) шипами, потому

что толщина используемой гусеницы меньше толщины стандартной

и шипы могут выпадать из гусеницы и выбрасываться из-под снегохо-

да.

-

Шипы должны вставляться только в специально утолщенные места

гусеницы (приливы). Некоторые модели гусениц имеют два типа при-

ливов: треугольные и круглые. Принимайте во внимание предупрежде-

ния, нанесенные на поверхность гусеницы, чтобы определиться какие

из них необходимо использовать.

-

Запрещается установка шипов на гусеницы с высотой профиля 35 мм

и более.

-

Количество установленных шипов должно соответствовать количеству

утолщений, специально отлитых на гусенице.

-

Перед установкой шипов получите необходимые инструкции и реко-

мендации у изготовителя гусеницы. Очень важно соблюдать моменты

затяжки болтов, которыми крепятся шипы.

НЕПРАВИЛЬНО ВЫБРАННОЕ КОЛИЧЕСТВО ШИПОВ ИЛИ
ИХ НЕПРАВИЛЬНАЯ УСТАНОВКА УВЕЛИЧИВАЮТ РИСК
РАЗРЫВА

ГУСЕНИЦЫ,

ЧТО

МОЖЕТ

ПРИВЕСТИ

К

СЕРЬЁЗНОЙ АВАРИИ С ТЯЖЁЛЫМИ ПОСЛЕДСТВИЯМИ.

44

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

СРЕДСТВА ДЛЯ УЛУЧШЕНИЯ СЦЕПЛЕНИЯ

Обслуживание/замена

ЕСЛИ ГУСЕНИЦА ОСНАЩЕНА ШИПАМИ, ПРОВЕРЯЙТЕ ЕЁ СОСТОЯНИЕ

ПЕРЕД КАЖДОЙ ПОЕЗДКОЙ.
Гусеница не должна иметь:
-

Проколов

-

Разрывов и следов износа (в частности, вокруг установочных отверстий

шипов)

-

Сломанных и изношенных грунтозацепов с обнажёнными стержнями

-

Расслоений резины

-

Сломанных стержней

-

Сломанных шипов (шипованная гусеница)

-

Погнутых шипов (шипованная гусеница)

-

Утерянных шипов

-

Шипов, утративших надежное крепление с гусеницей

-

Утерянных направляющих гребней

-

Кроме того, убедитесь, что гайки крепления шипов затянуты с рекомен-

дуемым моментом.

На самостоятельно шипованных гусеницах немедленно замените сломанные

или повреждённые шипы. Замените гусеницу, если замечены признаки на-

чала её разрушения. В сомнительных случаях обратитесь за советом к ди-

леру. Необходимо осматривать гусеницу перед каждой поездкой.

ПРЕДУПРЕЖДЕНИЕ

Эксплуатация снегохода с повреждённой гусеницей или поло-
манными шипами опасна потерей контроля над снегоходом.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

45

СРЕДСТВА ДЛЯ УЛУЧШЕНИЯ СЦЕПЛЕНИЯ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ,
РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

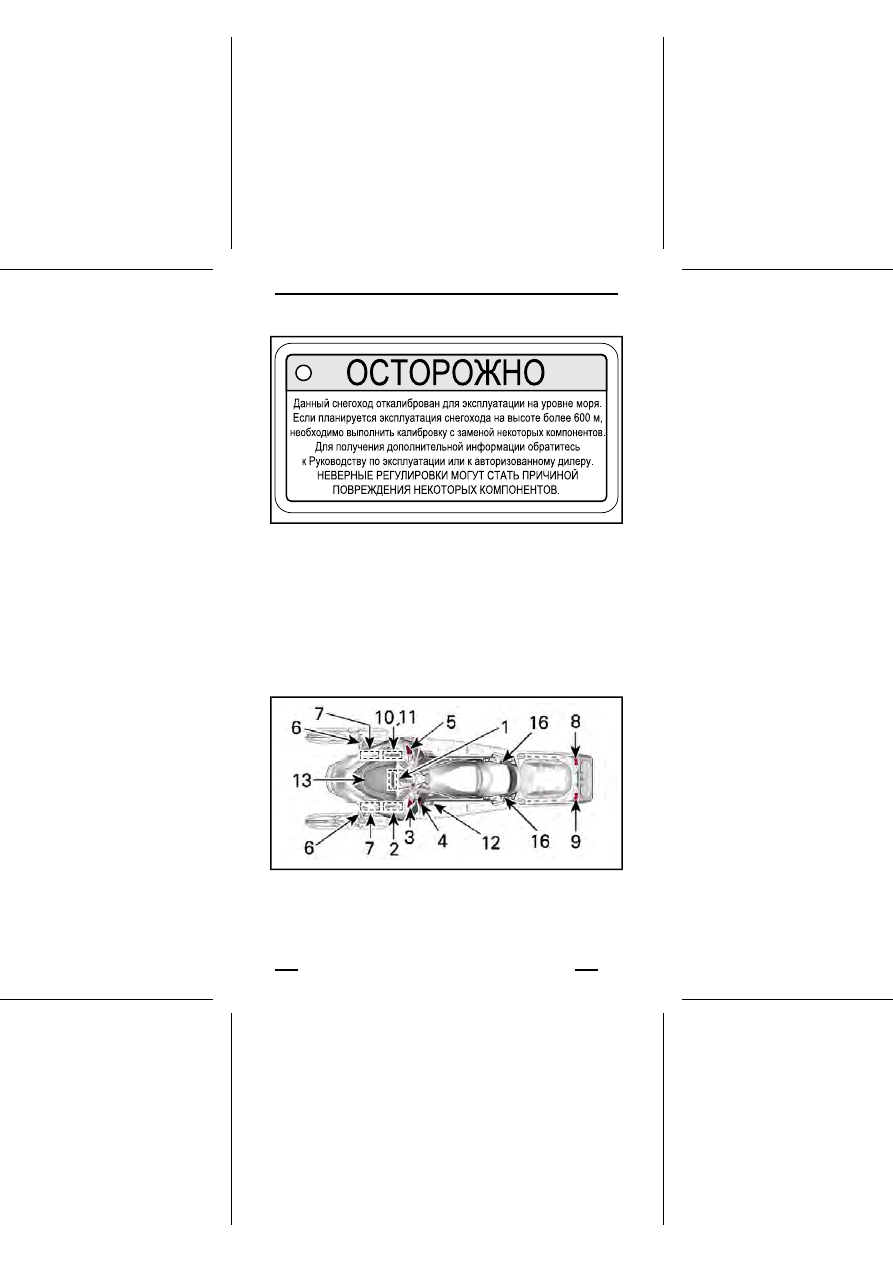

Навесные ярлыки

46

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Предупреждающие наклейки

Данные наклейки являются неотъемлемой частью транспортного средства

и играют важную роль в обеспечении безопасности водителя, пассажира

или окружающих.
Приведённые ниже предупреждающие наклейки должны рассматриваться

как неотъемлемая часть снегохода. Утерянные или повреждённые наклейки

нужно заменить. Обратитесь к авторизованному дилеру Lynx.
В случае выявления каких-либо различий между настоящим руководством

и реальным транспортным средством, предупреждающие таблички на

транспортном средстве имеют приоритет перед изображениями, приведен-

ными в руководстве.

ТИПОВОЙ ВАРИАНТ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

47

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

48

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 2

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе этот кожух должен ВСЕГДА на-
ходиться на месте. Опасайтесь вращающихся деталей — они
могут причинить травму или зацепить вашу одежду.

ВНИМАНИЕ

-

Описание операции сборки приведено в соответствующем Руководстве

по ремонту и техническому обслуживанию.

-

Рекомендованный момент затяжки болта ведущего шкива

115 H•м - 125 H•м. Затяжка с нарушением рекомендованного момента

может вызвать серьезную неисправность ведущего шкива вариатора

и двигателя.

НАКЛЕЙКА 2

50

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

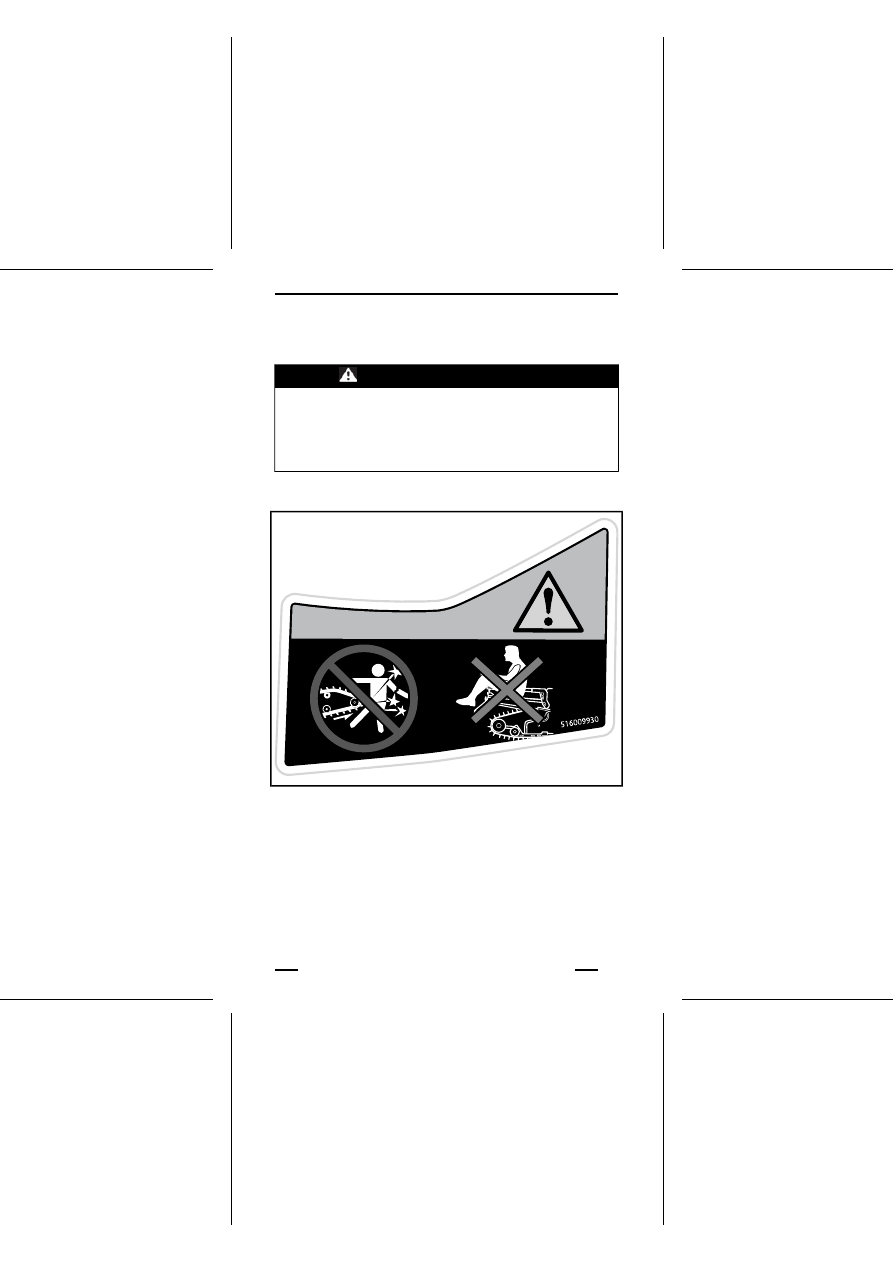

Наклейка 8

ПРЕДУПРЕЖДЕНИЕ

-

Не стойте позади или рядом с вращающейся гусеницей. Вылетающие

частицы снега или льда могут стать причиной получения травм. Для

очистки гусеницы от комьев снега и льда остановите двигатель, накло-

ните транспортное средство на бок и используйте ключ, расположен-

ный на кожухе ремня вариатора.

-

НИКОГДА не садитесь на багажную площадку

Наклейка 8

НАКЛЕЙКА 8

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

55

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 9

ПРЕДУПРЕЖДЕНИЕ

-

Для буксировки всегда используйте надёжно зафиксированную жёсткую

буксирную тягу.

-

Для ознакомления с дополнительной информацией см. руководство

по эксплуатации.

-

Превышение максимально допустимой массы груза может повлиять

на управляемость и эффективность торможения, а также стать причи-

ной неустранимых повреждений.

-

МАКСИМАЛЬНАЯ нагрузка: 57 кг

-

МАКСИМАЛЬНАЯ вертикальная нагрузка на сцепное устройство: 10 кг

-

МАКСИМАЛЬНОЕ тяговое усилие: 544 кг

НАКЛЕЙКА 9

56

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 11

ПРЕДУПРЕЖДЕНИЕ

-

Опасайтесь горячих частей.

-

Опасайтесь горячих паров.

НАКЛЕЙКА 11

58

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 12

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе этот кожух должен ВСЕГДА на-
ходиться на месте.

НАКЛЕЙКА 12

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

59

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 15

ПРЕДУПРЕЖДЕНИЕ

Чтобы уменьшить риск тяжелой травмы и смерти:

-

Ни в коем случае не перевозите внутри багажного кофра горючие или

опасные жидкости. В случае воспламенения это может привести к

взрыву.

-

Перед началом движения убедитесь что крышка закрыта и заперта.

НАКЛЕЙКА 15

60

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 17

ПРЕДУПРЕЖДЕНИЕ

Опасайтесь вращающихся деталей

НАКЛЕЙКА 17

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

61

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 18

ПРЕДУПРЕЖДЕНИЕ

-

НИКОГДА не устанавливайте шипы на не предназначенные для этого

гусеницы.

-

Для ознакомления с дополнительной информацией см. руководство

по эксплуатации.

НАКЛЕЙКА 18

62

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ
