85

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

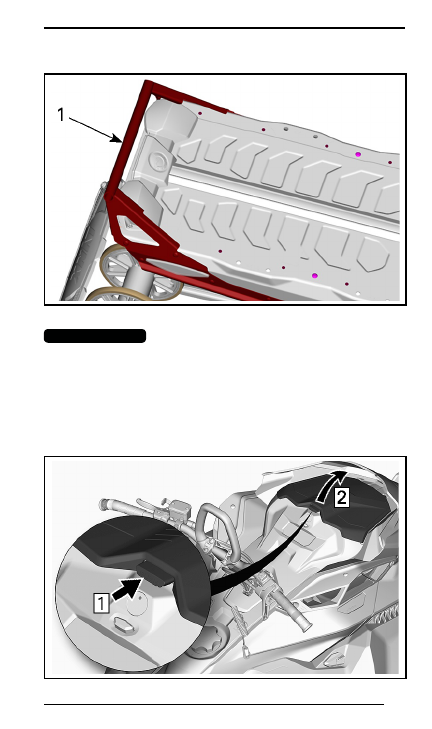

1. Задний бампер

ВНИМАНИЕ

  Не буксируйте и не поднимайте снегоход 

за лыжи.

15) Багажное отделение

Багажное отделение располагается в передней части снегохода

над панелью приборов.
Руководство по эксплуатации и шнур аварийного запуска двигате-

ля располагаются в переднем багажном отделении.
Чтобы открыть, нажмите кнопку и поднимите крышку.

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

86

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 После закрывания убедитесь, что крышка надеж-

но заперта. Вы услышите характерных щелчок.

16) Руководство по эксплуатации

Руководство по эксплуатации должно храниться в багажном от-

делении.

17) Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
Со снятым кожухом ремня вариатора и защитными ограж-

дениями.
С открытым или снятым капотом и/или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регулировки подвижных частей 

при работающем двигателе.

ПРИМЕЧАНИЕ:

 Защитный кожух ремня вариатора специально

изготовлен несколько большего размера, чтобы обеспечить натяг

в сопряжении с фиксаторами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха необходимо сохранить

этот натяг.
Снимите колпачок шнура безопасности (ключ DESS) с контактного

устройства.
Откройте левую боковую панель. См. описание операции в теку-

щем разделе.

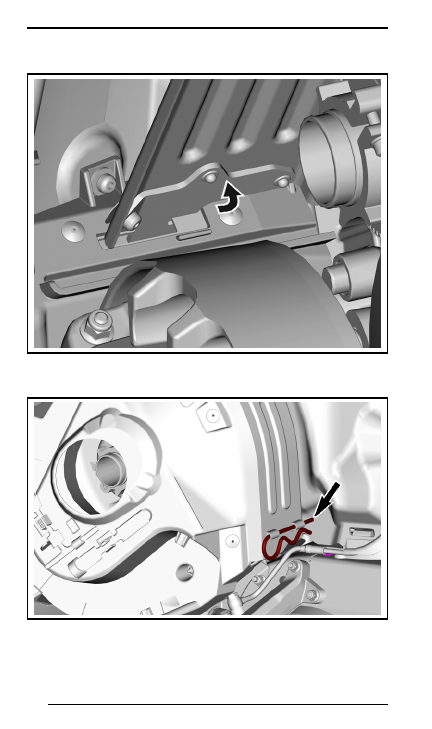

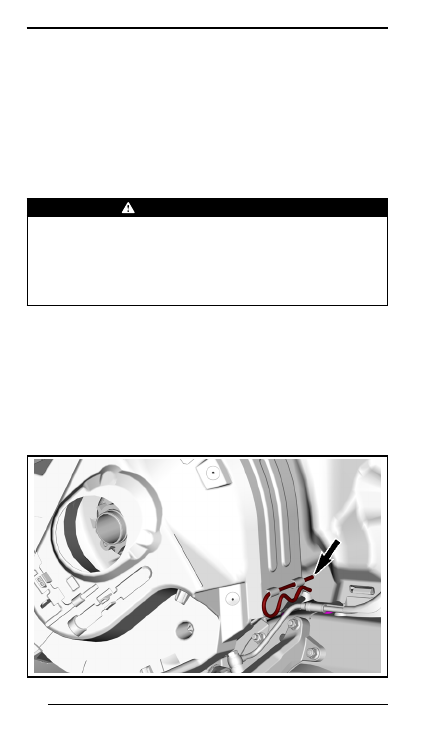

Извлеките проволочный фиксатор.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

87

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Поднимите кожух за его заднюю часть и извлеките из передних

выступов.

Установка защитного кожуха ремня вариатора

Вставьте выступ в паз и установите его на место.

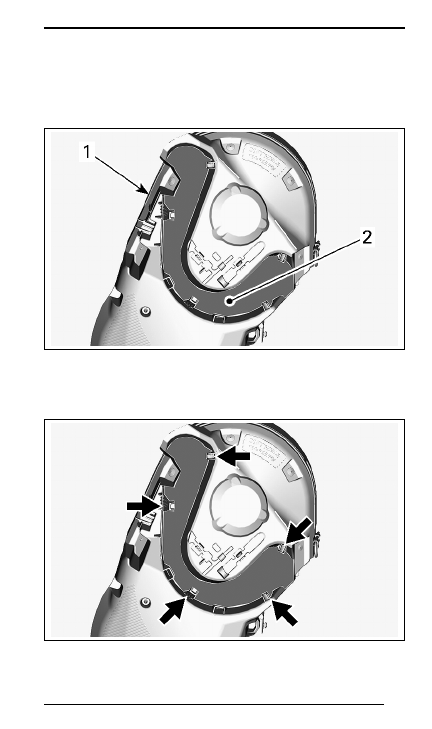

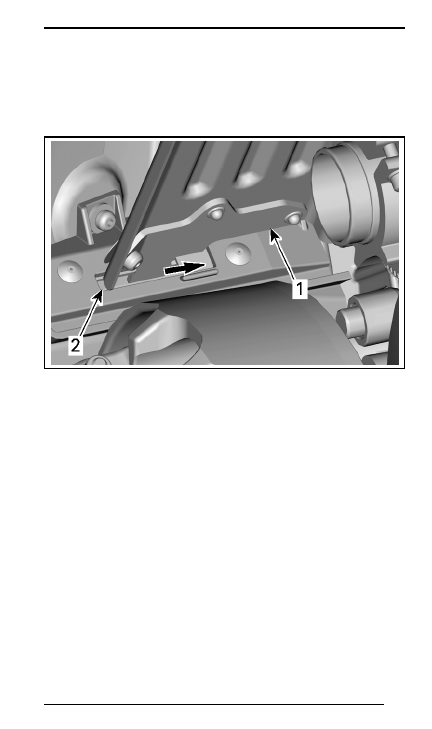

1. Фиксатор кожуха ремня

2. Передний фиксатор

Нажмите на кожух ремня вариатора по направлению к двигателю,

а затем в направлении передней части снегохода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

88

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Установите заднюю часть кожуха на фиксатор и закрепите его

с помощью проволочного фиксатора.

18) Держатель запасного ремня вариатора

Запасной ремень вариатора может храниться в держателе, распо-

ложенном на защитном кожухе ремня вариатора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

89

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Запасной ремень вариатора не входит в комплект

поставки снегохода.
Расположите запасной ремень вариатора в посадочном месте

защитного кожуха ремня вариатора.

ТИПОВОЙ ВАРИАНТ

1. Защитный кожух ремня вариатора

2. Паз

Закрепите его на месте, введя в зацепление с удерживающими

фиксаторами.

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

90

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

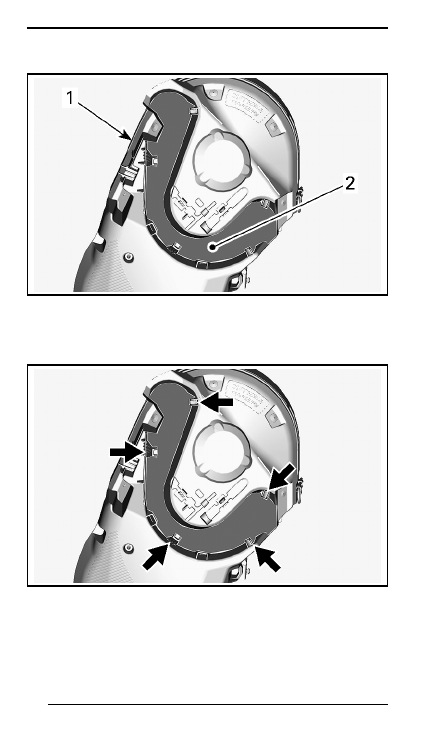

ТИПОВОЙ ВАРИАНТ

1. Защитный кожух ремня вариатора

2. Паз

Закрепите его на месте, введя в зацепление с удерживающими

фиксаторами.

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

91

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

19) Верхний элемент корпуса (капот)

Снятие верхнего элемента корпуса

1. Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

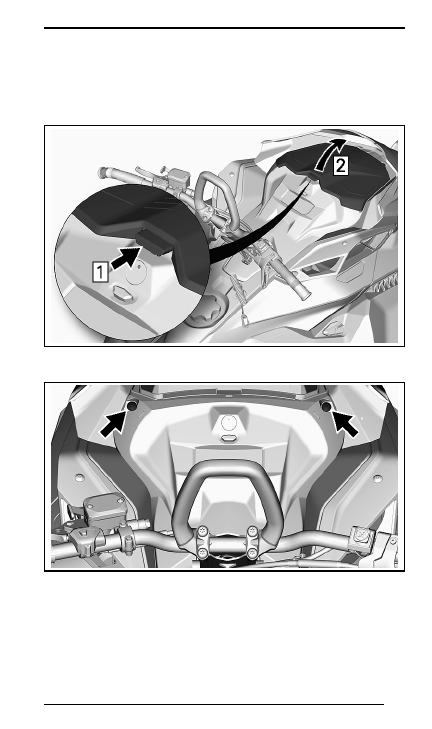

2. Выверните болты крепления панели приборов.

ТИПОВОЙ ВАРИАНТ

3.  Поднимите переднюю часть панели приборов, а затем сместите

ее вперед, чтобы снять.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

92

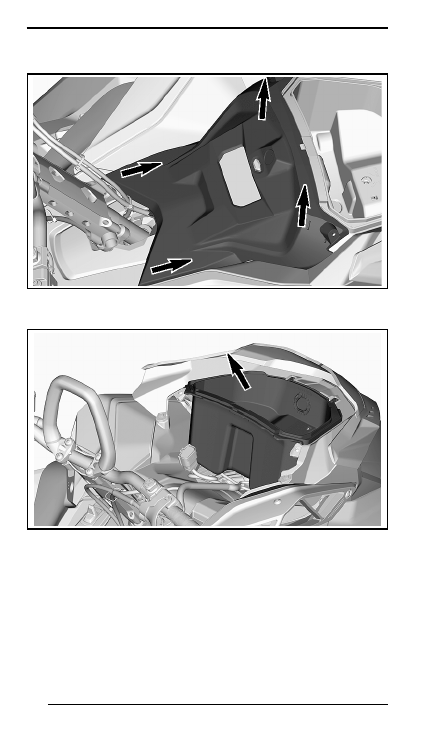

4. Отведите панель приборов в сторону.
5. Снимите багажное отделение.

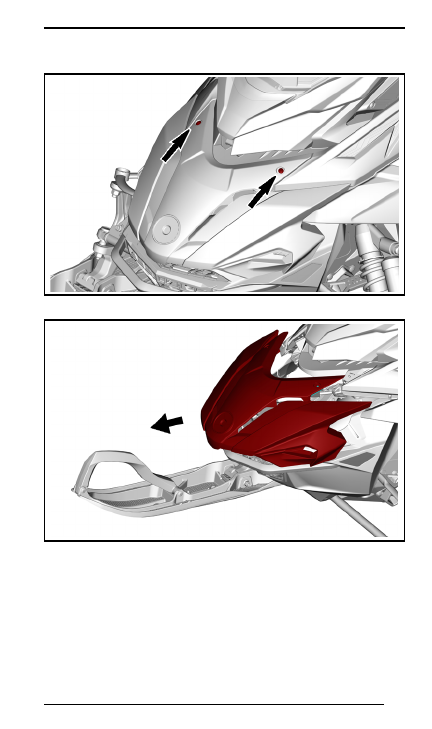

6. Выверните винты крепления капота.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

93

7. Потяните капот вперед и снимите его.

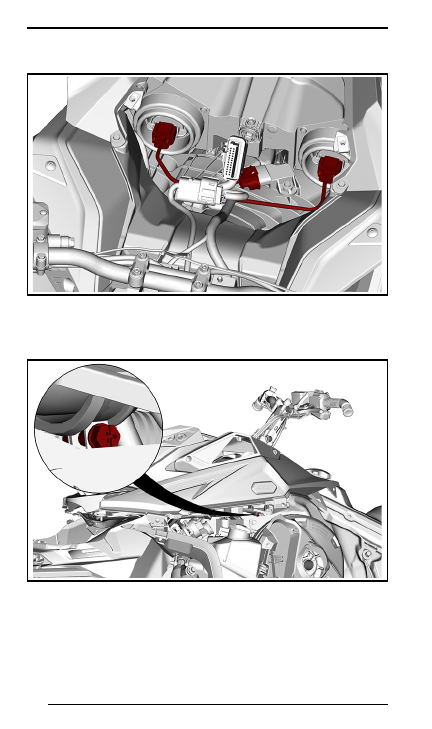

8.  Отсоедините электрические разъемы датчика давления и тем-

пературы во впускном коллекторе и фар.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

94

ТИПОВОЙ ВАРИАНТ

9.  Снимите обе боковые панели. См. раздел

БОКОВЫЕ ПАНЕЛИ

в текущем разделе.

10. Отпустите хомут крепления впускного воздуховода.

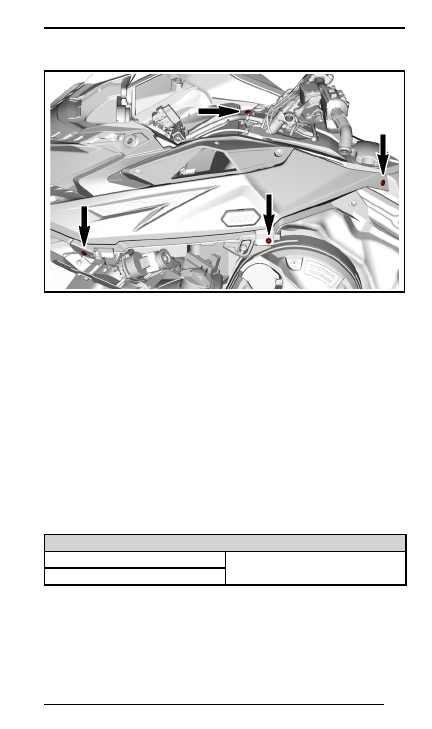

11.  Выверните болты крепления верхнего модуля (капота) с обеих

сторон.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

95

12. Снимите верхний элемент корпуса.

12.1  Возьмите верхний элемент корпуса за опору панели

приборов.

12.2 Потяните элемент вперед.
12.3 Снимите модуль со снегохода.

Установка верхнего элемента корпуса

1.  Работая спереди, вставьте фиксаторы верхнего элемента кор-

пуса в верхние пазы поддона.

2. Нижняя и задняя части верхнего элемента корпуса.

ПРИМЕЧАНИЕ:

 Убедитесь, что впускной воздуховод правильно

установлен в чехле.
3. Затяните хомут крепления впускного воздуховода.
4.  На обеих сторонах: установите винты крепления верхнего эле-

мента корпуса.

5. Установите капот.

МОМЕНТ ЗАТЯЖКИ

Винты крепления верхней части

2,3 ± 0,2 Н•м

Винты крепления капота

6.  Подсоедините электрический разъем датчика давления и тем-

пературы во впускном коллекторе.

7. Подсоедините электрические разъемы фар.
8. Установите багажное отделение, но оставьте крышку открытой.
9. Установите панель приборов и закрепите ее винтами.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

96

МОМЕНТ ЗАТЯЖКИ

Винты крепления панели приборов

2,3 ± 0,2 Н•м

20) Боковые панели

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя снегохода с открытыми или 

снятыми боковыми панелями.

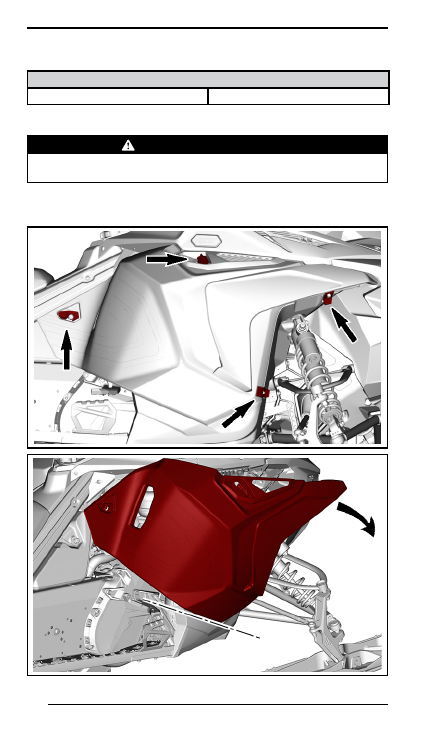

Открывание и закрывание боковой панели

Освободите все фиксаторы и откройте панель.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

97

При закрывании панели убедитесь, что фиксаторы надежно удер-

живают ее на месте.

Снятие боковой панели

Открывание боковой панели.
Поднимите боковую панель, чтобы вывести фиксаторы из заце-

пления.

21) Скребки (если есть)

Модели Boondocker DS на предприятии-изготовителе оборуду-

ются двумя скребками, которые призваны обеспечить дополни-

тельную смазку и охлаждение направляющих гусениц в коротких

поездках по льду или плотному снегу.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

98

Скребки должны использоваться при эксплуатации снегохода на

трассе, плотном снегу или льду.
Скребки BRP сконструированы таким образом, что могут исполь-

зоваться как для движения вперед, так и назад.

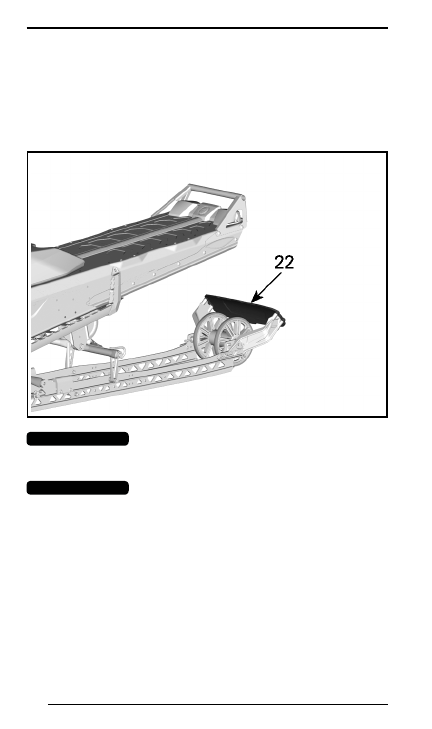

22) Снегоотражатель

ВНИМАНИЕ

  Снятие стнегоотражателя не допускается. 

Данный компонент имеет важное значение для обеспечения 

нормального функционирования системы охлаждения.

ВНИМАНИЕ

  Не поднимайте снегоход за снегоотражатель.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

99

ТОПЛИВО

Требования к топливу

ВНИМАНИЕ

  Используйте только свежий бензин. Бензин 

подвержен окислению, результатом чего является снижение 

его октанового числа, испарение летучих фракций и образо-

вание смол и лаковых отложений, способных стать причиной 

повреждения компонентов системы подачи топлива.

Состав спиртосодержащего топлива в различных странах и реги-

онах может весьма значительно отличаться. Ваш снегоход скон-

струирован для эксплуатации с использованием рекомендованных

типов топлива, однако необходимо помнить:
–  Использование топлива, содержание спирта в котором превыша-

ет установленные действующим законодательством нормы, не

рекомендуется и может привести к возникновению следующих

проблем с компонентами системы подачи топлива:

• Затрудненный запуск и неустойчивая работа двигателя.
•  Повреждение резинотехнических изделий и пластиковых ком-

понентов.

• Коррозия металлических компонентов.
• Повреждение внутренних частей двигателя.

–  Если есть основания полагать, что содержание спирта в топливе

превосходит установленные действующим законодательством

нормы, регулярно проводите проверки с целью обнаружения

утечек топлива или других признаков ненормального функци-

онирования системы.

–  Спиртосодержащие топлива поглощают и удерживают влагу, что

может привести к расслоению компонентов топлива и, в резуль-

тате, ухудшению эксплуатационных характеристик двигателя и

даже к его повреждению.

Рекомендуемое топливо

Используйте неэтилированный бензин, содержащий МАКСИМУМ

10% этанола. К минимальному октановому числу используемого

топлива предъявляются следующие требования:

ТИП ТОПЛИВА

ДВИГАТЕЛЬ МИН. ОКТАНОВОЕ ЧИСЛО

Бензин БЕЗ этанола

850 E-TEC

95

Топливо, которое может

содержать МАКСИМУМ

10% этанола

850 E-TEC

95

ВНИМАНИЕ

  Не экспериментируйте с другими типами 

топлива. Использование нерекомендованного топлива может 

привести к повреждениям двигателя или системы подачи 

топлива.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

Топливный антифриз

При использовании топлива с кислородными добавками специ-

альный топливный антифриз и водопоглощающие присадки не

применяются.
При использовании стандартного неэтилированного бензина на-

стоятельно рекомендуем добавить в топливо специальный ан-

тифриз на изопропиловой основе (150 мл топливного антифриза

на 40 л бензина).
Эта мера предосторожности позволяет защитить компоненты то-

пливной системы от замерзания, что, при определенных условиях,

может привести к серьезным повреждениям двигателя.

ПРИМЕЧАНИЕ:

 Топливный антифриз не должен содержать ме-

тилгидрата.

Заправка топливом

 ПРЕДОСТЕРЕЖЕНИЕ

–  Топливо является пожаро- и взрывоопасным продуктом.
–  Не пользуйтесь источником открытого огня для проверки 

уровня топлива.

–  Не курите и убедитесь, что поблизости отсутствуют источ-

ники открытого огня или искр.

–  Производите заправку на открытом воздухе или в хорошо 

вентилируемом помещении.

1. Остановите двигатель.

 ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к заправке, остановите двигатель.

2. Водитель и пассажир должны сойти со снегохода.

 ПРЕДОСТЕРЕЖЕНИЕ

Не позволяйте никому сидеть на снегоходе во время за-

правки.

3.  Медленно отверните крышку топливного бака против часовой

стрелки и снимите ее.

ТОПЛИВО

-------------------------------------------------------------------------------------------------------------------------------------------------------------
