ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

ТАБЛИЧКА 2

Рекомендуемый момент затяжки болта крепления

ведущего шкива вариатора — 115–125 Н·м.

Несоблюдение рекомендованного момента затяжки может привести

к серьезным повреждениям ведущего шкива вариатора и двигателя.

Полное описание сборочной операции приведено в соответствующем

Руководстве по ремонту и техническому обслуживанию.

516007667

ПРЕДОСТЕРЕЖЕНИЕ

При работе двигателя данный кожух должен быть

установлен на место. Опасайтесь вращающихся

частей — они могут стать причиной получения

травм или захватить одежду.

ВАЖНО

ТАБЛИЧКА 2

ТАБЛИЧКА 3

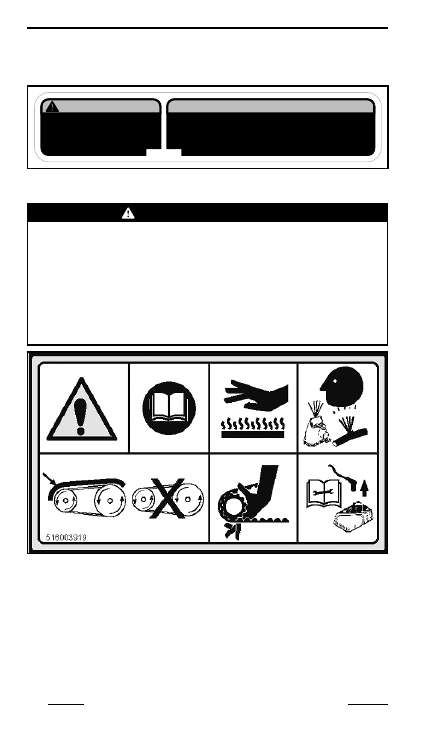

 ПРЕДОСТЕРЕЖЕНИЕ

– Найдите и прочитайте Руководство по эксплуатации.

– Следуйте инструкциям и предостережениям.

– Опасайтесь горячих частей.

– Опасайтесь горячих паров.

–  Эксплуатация без защитного кожуха шкива вариатора не 

допускается.

–  Опасайтесь приводного ремня. Прежде чем приступить 

к выполнению операций технического обслуживания, оз-

накомьтесь с инструкциями.

ТАБЛИЧКА 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

53

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

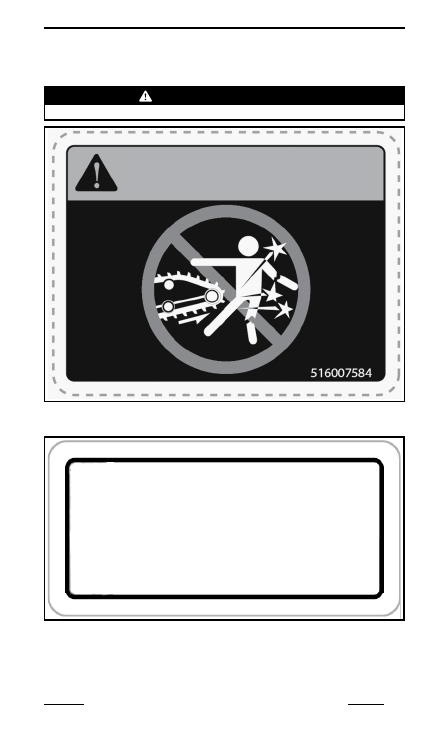

ТАБЛИЧКА 4

 ПРЕДОСТЕРЕЖЕНИЕ

Опасайтесь вращающейся гусеницы.

ПРЕДОСТЕРЕЖЕНИЕ

ТАБЛИЧКА 4

ТАБЛИЧКА 5

ПРЕДОСТЕРЕЖЕНИЕ:

Под давлением.

Избегайте воздействия открытого

пламени или искр.

Не разбирать.

Не нарушать герметичность.

ТАБЛИЧКА 5 — НА СООТВЕТСТВУЮЩЕМ АМОРТИЗАТОРЕ

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

54

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ТАБЛИЧКА 6

516006903

ОСТОРОЖНО

Опасайтесь

ГОРЯЧИХ

 частей!

ТАБЛИЧКА 6

ТАБЛИЧКА 7



















516007652



EN-516007652-DEC

ПРЕДОСТЕРЕЖЕНИЕ



бы

т

ь

уста

нов

л

ен

н

а



м

е

сто

.

При работе двигателя данный кожух должен

ТАБЛИЧКА 7

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

56

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ТАБЛИЧКА 9

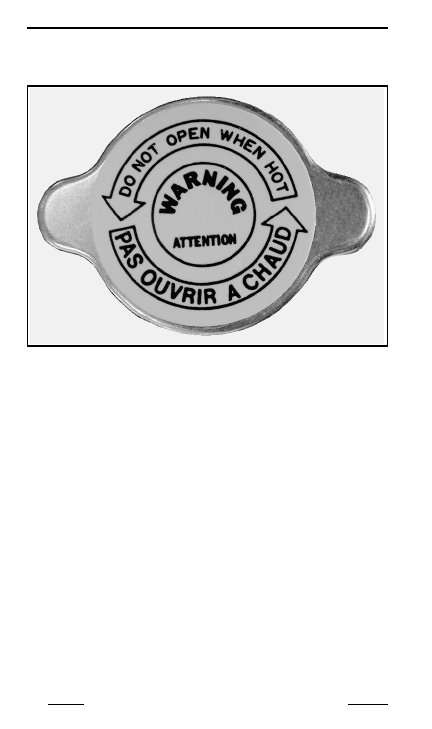

ТАБЛИЧКА 9 — НЕ ОТКРЫВАТЬ, ПОКА ДВИГАТЕЛЬ ГОРЯЧИЙ

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

57

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ТАБЛИЧКА 10

Le

 co

nden

sa

te

ur

pe

ut

 pr

od

uire

 une ét

ince

lle

si

co

ur

t-ci

rcui

.

- Ga

rd

er

 to

ut

 ob

jet

éloi

gn

é de

s bo

rn

es

.

- Si

 dé

mont

é du

 vé

hi

cu

le,

to

uj

ours

 dé

ch

ar

ge

r ad

éq

ua

te

me

nt

.

КОНДЕНСАТОР

CO

ND

EN

SA

TE

UR

EN-516008594-DEC_45piH

ПРЕДОСТЕРЕЖЕНИЕ

При замыкании выводов конденсатора возмож- но образование искры. – Искра может воспламенить пары топлива. – Не подносите предметы к выводам. – При снятии со снегохода всегда разряжайте кон-    денсатор должным образом

.

ТАБЛИЧКА 10

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

58

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

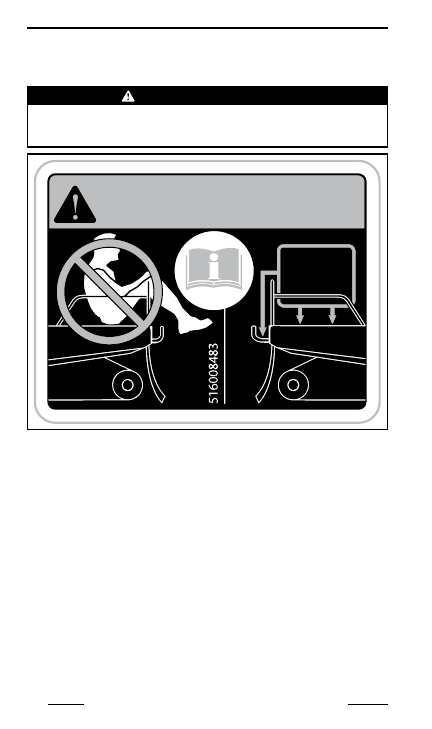

ТАБЛИЧКА 11

 ПРЕДОСТЕРЕЖЕНИЕ

Превышение допустимой нагрузки может оказывать вли-

яние  на  управляемость  и  эффективность  торможения, 

а также — стать причиной повреждения снегохода. 

ПРЕДОСТЕРЕЖЕНИЕ

МАКСИМУМ

15,8 кг

ТАБЛИЧКА 11

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

59

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

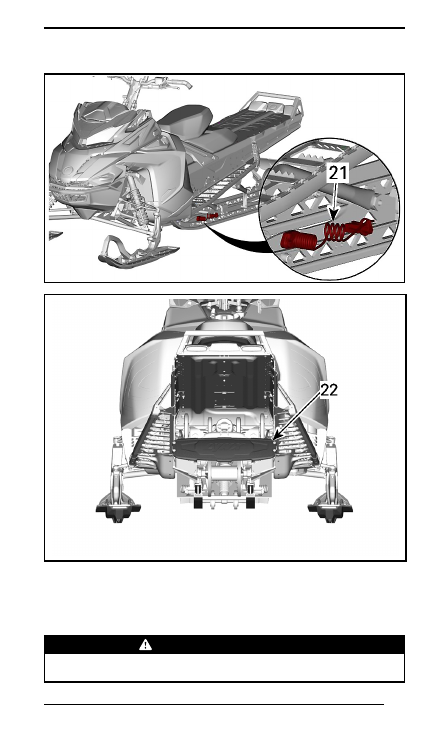

ТАБЛИЧКА 12

 ПРЕДОСТЕРЕЖЕНИЕ

Не поднимайте снегоход за задний снегоотражатель.

51600860

2

ОСТОРО

ЖНО

ТАБЛИЧКА 12

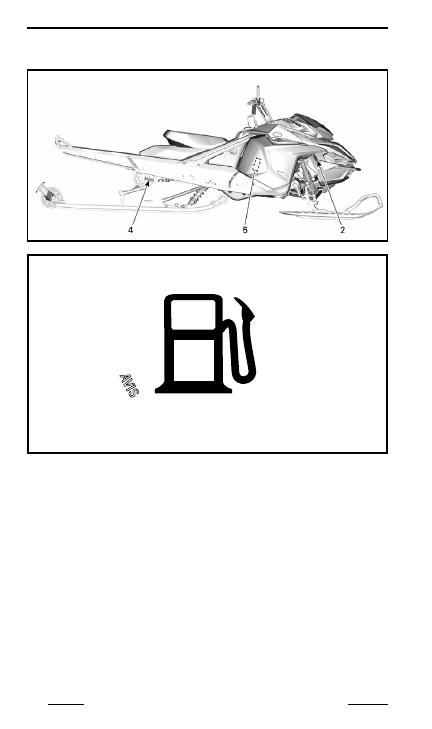

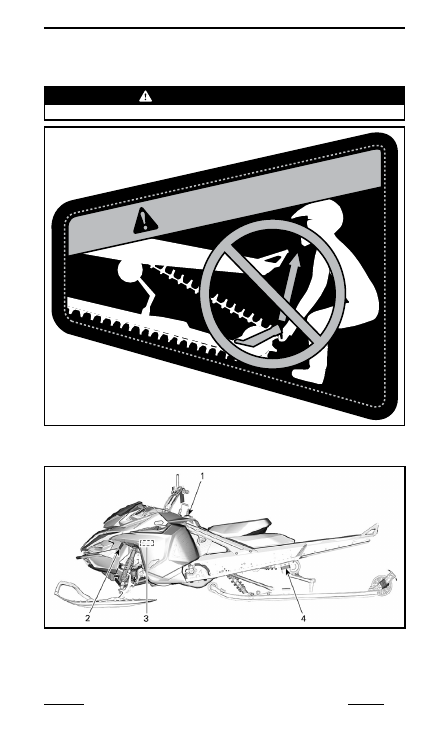

Таблички с технической информацией

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

60

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

95

AV

IS -

 MÉL

ANGE ÉTHANOL M

AX

 10

%











OCTANE

mmo2013-002-004

ВА

ЖН

О —

 МАК

СИМАЛЬ

НОЕ СОДЕРЖАНИ

Е ЭТА

НОЛА

 10%

ТАБЛИЧКА 1

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

61

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

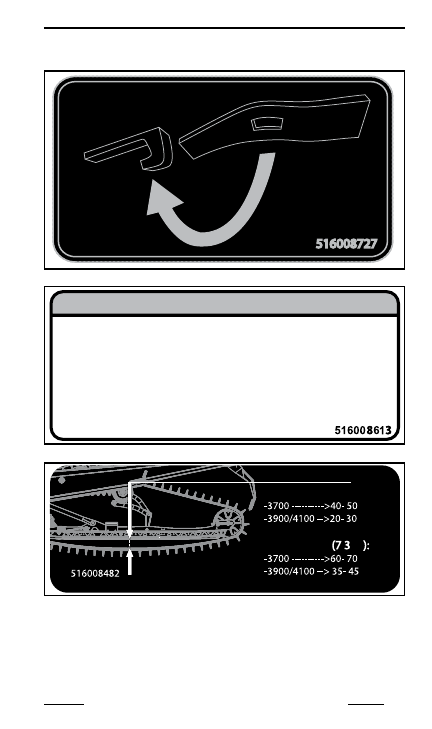

516008727

ТАБЛИЧКА 2

ВАЖНО

Двигатель данного снегохода разработан и прошел эксплуа-

тационные испытания с использованием масла BRP XPS

TM

.

Компания BRP рекомендует использование масла XPS

ТМ

или аналогичного масла, одобренного компанией BRP.

Повреждения, возникшие в результате использования

нерекомендованного масла, могут вести к отказу

производителя от гарантийных обязательств.

Обращайтесь к Руководству по эксплуатации.

ТАБЛИЧКА 3

мм

мм

мм

мм

, кг

БЕЗ НАГРУЗКИ:

ПОД НАГРУЗКОЙ:

ТАБЛИЧКА 4

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

62

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

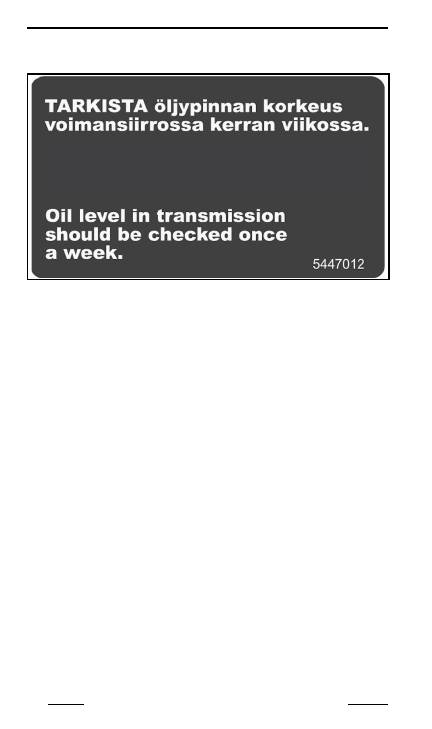

Уровень масла в коробке пере-

дач следует проверять ежене-

дельно.

ТАБЛИЧКА 5

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ

О ТРАНСПОРТНОМ

СРЕДСТВЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

64

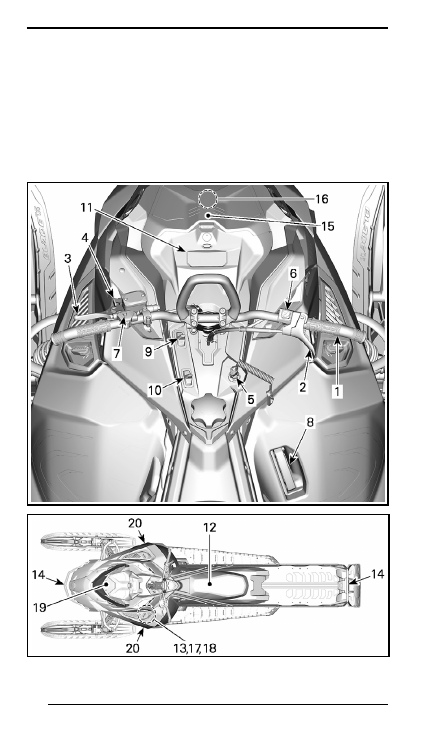

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Ваша модель снегохода может не располагать

некоторыми функциональными возможностями или их наличие

может определяться наличием установленного дополнительного

оборудования.

ПРИМЕЧАНИЕ:

 Некоторые предупреждающие таблички не по-

казаны на рисунках. Для получения информации о предупре-

ждающих табличках, расположенных на снегоходе, обратитесь

к разделу

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

65

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1) Руль

Руль предназначен для управления курсом снегохода. Когда вы

поворачиваете руль вправо или влево, в ту же сторону повора-

чиваются и лыжи, соответственно, поворачивая Вашу машину.

 ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении задним ходом может приве-

сти к потере контроля над снегоходом.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

66

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

2) Рычаг дроссельной заслонки

Рычаг дроссельной заслонки располагается на правой стороне

руля.
Управление рычагом осуществляется большим пальцем. Нажатие

на рычаг дроссельной заслонки приводит к увеличению оборотов

двигателя. При полном отпускании рычага дроссельной заслонки

двигатель автоматически переходит в режим холостого хода.

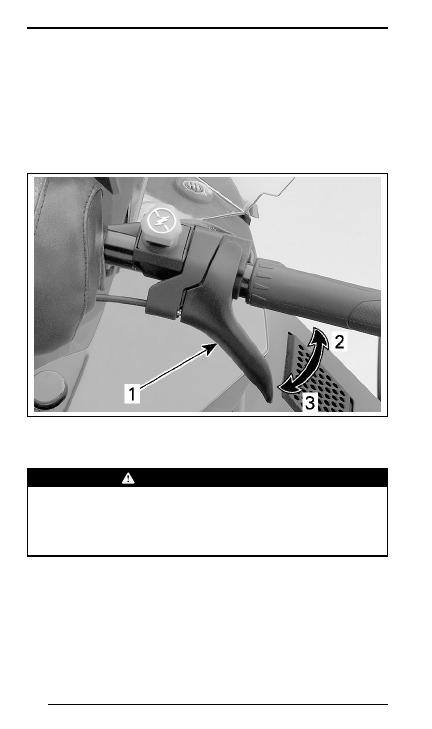

ТИПОВОЙ ВАРИАНТ

1. Рычаг дроссельной заслонки

2. Ускорение

3. Замедление

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте работу рычага дроссель-

ной заслонки. Рычаг, отпущенный после нажатия, должен 

самостоятельно возвращаться в исходное положение. Экс-

плуатация снегохода с неисправным механизмом привода 

дросселя категорически запрещена.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

67

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3) Рычаг тормоза

Рычаг тормоза располагается на левой стороне руля.
Нажатие на рычаг приводит в действие тормозной механизм.

При отпускании рычаг автоматически возвращается в исходное

положение. Эффективность торможения зависит от приложенно-

го к рычагу усилия, а также от характера местности и снежного

покрова.

1. Рычаг тормоза

2. Привести тормоз в действие

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен слева на руле.
Стояночный тормоз должен обязательно включаться во время

стоянки снегохода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

68

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

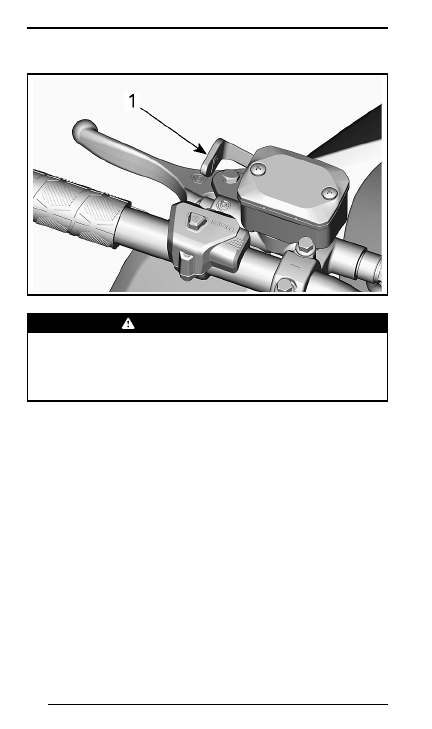

1. Блокировочный рычаг стояночного тормоза

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь, что стояночный тор-

моз отключен. Продолжительное движение на снегоходе с 

нажатым рычагом тормоза может стать причиной повреж-

дения тормозной системы, потери тормозного эффекта и/

или возгорания.

Включение стояночного тормоза

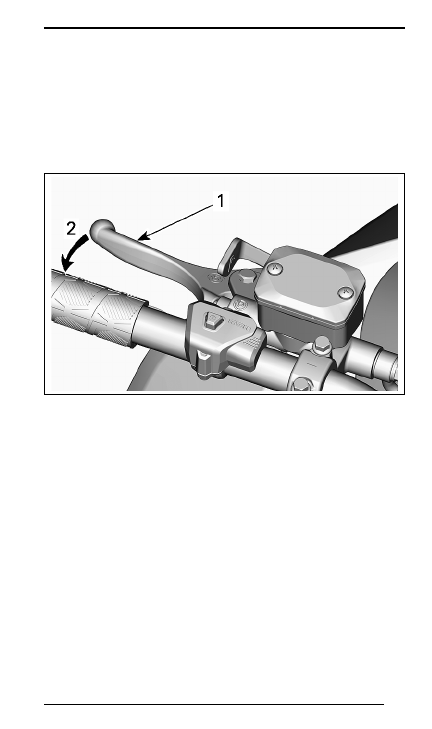

Нажмите рычаг тормоза и зафиксируйте его, как указано ниже,

с помощью блокировочного рычага, см. рис.

-------------------------------------------------------------------------------------------------------------------------------------------------------------
