Снегоход LYNX 59 Yeti 600 АСЕ, 69 Yeti ARMY 600 HO Е-ТЕС. Руководство (2017 год) - часть 7





99

УХОД ЗА СНЕГОХОДОМ

Уход за снегоходом после

поездки

Удалите скопления снега и льда с компонентов

задней подвески, гусеницы, компонентов перед-

ней подвески, рулевого управления и лыж.

 ПРЕДОСТЕРЕЖЕНИЕ



Убедитесь,  что  колпачок  шнура

безопасности снят с выключателя

двигателя  перед  тем,  как  встать

перед  снегоходом,  гусеницей  или

компонентами задней подвески.

В  случае,  если  вы  оставляете  снегоход  на

улице  на  ночь,  а  также  в  течение  длительных

перерывов в эксплуатации, всегда накрывайте

снегоход чехлом. Это поможет защитить его от

мороза, снега и сохранить его внешний вид.

Чистка и защитная обработка

снегохода

Промывайте снегоход водным раствором мягко-

го чистящего средства. Для очистки снегохода

используйте только фланелевую ткань или по-

добную мягкую ткань.

ВНИМАНИЕ

  Для  того,  чтобы  избе

-

жать появления царапин на поверх

-

ности  ветрового  стекла  и  капота

следует  пользоваться  фланелевой

тканью  или  соответствующим  экви

-

валентом.

Для удаления смазки, масла и сажи используй-

те  чистящее  средство  повышенной  силы  BRP

HEAVY DUTY CLEANER (P/N 293 110 001).

ВНИМАНИЕ

  Не  используйте  данное

чистящее  средство  для  чистки  на

-

клеек или виниловых деталей.

Для удаления налипшей грязи с пластиковых и ви-

ниловых элементов используйте чистящее средство

XPS ALL PURPOSE CLEANER (P/N 219 701 709).

ВНИМАНИЕ

 Чистка пластиковых ча

-

стей сильными моющими средства

-

ми,  обезжиривающими  веществами,

растворителями,  ацетоном  и  др.  ка

-

тегорически запрещена.

Для  лучшей  защиты  окрашенных  элементов

снегохода нанесите на них полировальную па-

сту на основе воска

ПРИМЕЧАНИЕ:

  Пасту  следует  наносить

только на глянцевое покрытие.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

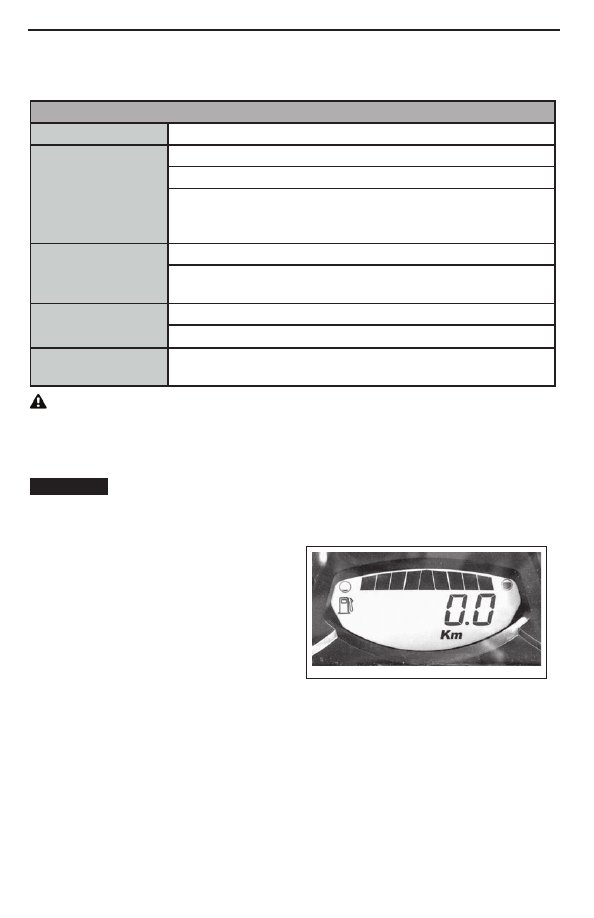

ХРАНЕНИЕ

В случае, если не предполагается эксплуатация снегохода в течение 3-х и более месяцев, а также в

летний период, следует подготовить его к хранению.

ХРАНЕНИЕ

СНЕГОХОД

Очистите снегоход

ДВИГАТЕЛЬ

2-тактные модели: Смажьте двигатель. Обратитесь к данному Руководству.
Заткните глушитель ветошью
Защитите  систему  подачи  топлива,  добавив  стабилизатор  в  топливо,

следуя рекомендациям производителя. После добавления стабилизато-

ра топлива запустите двигатель и дайте ему поработать.

СИЛОВАЯ  ПЕРЕДАЧА

И  ТОРМОЗНАЯ  СИ-

СТЕМА

Смажьте шарнир рычага тормоза
Поднимите заднюю часть снегохода, оторвав гусеницу от поверхности.

Не ослабляйте натяжения гусеницы

ПОДВЕСКА

Осмотрите и смажьте заднюю подвеску
Смажьте переднюю и заднюю подвески

ЭЛЕКТРООБОРУДОВА-

НИЕ

Ежемесячно заряжайте АКБ для поддержания ее полного заряда в тече-

ние периода хранения

 ОСТОРОЖНО Используйте подходящее подъемное устройство или по воз

-

можности  обратитесь  за  помощью,  чтобы  распределить  нагрузку.  Исполь

-

зуйте правильную технику поднятия тяжестей, используя силу ног, в случае,

если подъемное устройство недоступно. Не пытайтесь поднять какую-либо

часть снегохода в случае, если это выше ваших сил.

ВНИМАНИЕ

 Снегоход следует хранить в прохладном сухом месте, накрытым

светонепроницаемым, но пропускающим воздух тарпаулином. Это предовра

-

тит повреждение полировки и пластиковых элементов снегохода солнечным

светом или грязью.

Смазка двигателя

Режим консервации двигателя (Е-ТЕС)

Как и любой другой двигатель, двигатель Е-ТЕС

должен  быть  надлежащим  образом  смазан

перед  хранением  для  защиты  его  внутренних

компонентов.  Система  Е-ТЕС  располагает  ак-

тивируемой  водителем  встроенной  функцией

смазки двигателя перед консервацией.
Для активации функции выполните следующее:
1. Поместите снегоход в хорошо вентилируемом

месте.
2. Запустите двигатель и дайте ему поработать

на оборотах холостого хода пока он не нагреет-

ся до рабочей температуры.
3. Нажмите кнопку SET (S) для отображения по-

казаний одометра.

ПРИМЕЧАНИЕ:

Функция смазки может быть

запущена только из этого режима.
4.  Быстро  нажимайте  на  переключатель  света

фар,  после  чего

одновременно

  нажмите  и

удерживайте

кнопку SET

,  пока  на  экране  не

отобразится сообщение

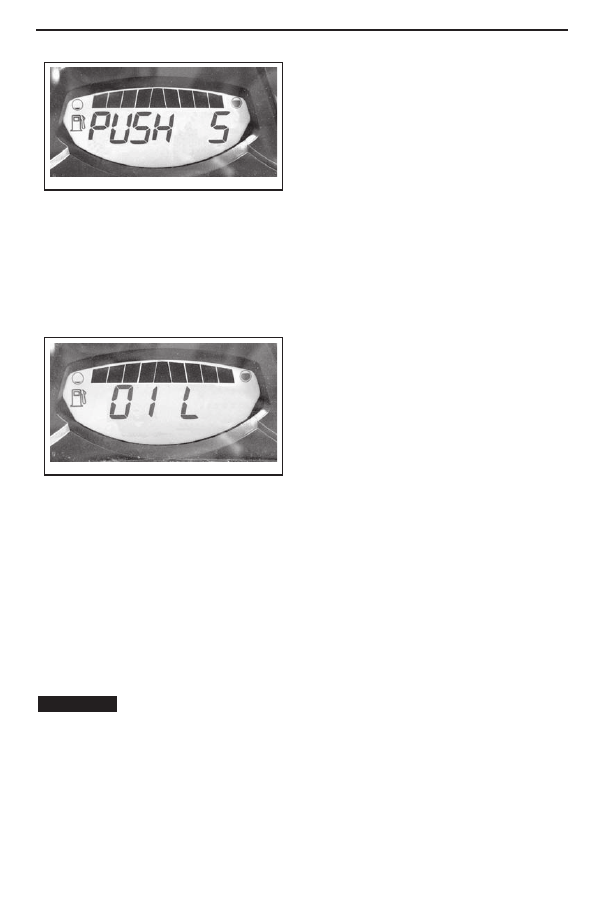

PUSH S (НАЖМИТЕ

КНОПКУ S)

.

ПРИМЕЧАНИЕ:

Для  выполнения  данной

процедуры  крайне  важно  нажимать  на  пере-

ключатель света фар

перед тем

, как нажать

и удерживать кнопку SET.

mmr2009-004-002

-------------------------------------------------------------------------------------------------------------------------------------------------------------

101

ХРАНЕНИЕ

mmr2009-004-003

5. После появления этого сообщения отпустите

все кнопки.
6. После чего нажмите и удерживайте нажатой в

течение 2-3 секунд кнопку SET (S).
На  дисплее  отобразится  сообщение

OIL

(СМАЗКА ДВИГАТЕЛЯ)

,  обозначающее,  что

встроенная  функция  смазки  двигателя  активи-

рована для последующей консервации.

mmr2009-004-004

Во  время  выполнения  процедуры  смазки  дви-

гателя  не  прикасайтесь  к  кнопкам  и  органам

управления снегохода.
Процедура смазки двигателя занимает пример-

но 1 минуту. Во время данной процедуры часто-

та вращения коленчатого вала двигателя слегка

увеличится примерно до 1600 об/мин и масля-

ный насос заполнит маслом картер двигателя.
После окончания процедуры смазки блок управ-

ления двигателем выключит двигатель.
Снимите  колпачок  шнура  безопасности  с  вы-

ключателя двигателя.

ВНИМАНИЕ

  В  течение  периода  хра

-

нения не запускайте двигатель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

102

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

(МОДЕЛИ, ОСНАЩЕННЫЕ 2-ТАКТНЫМИ ДВИГАТЕЛЯМИ)



ДВИГАТЕЛЬ

Осмотреть резиновые опоры двигателя
Осмотреть систему выпуска отработавших газов и проверить ее герме-

тичность
Затянуть винты выпускного коллектора необходимым моментом
Осмотреть ремень вентилятора двигателя (Модели 550)
Отрегулировать масляный насос (Модели 550)
Осмотреть крышку, шланги и хомуты системы охлаждения. Проверить

герметичность.
Проверить плотность охлаждающей жидкости.
Осмотреть уплотнение коленчатого вала со стороны PTO

СИСТЕМА  ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Очистить, осмотреть и отрегулировать карбюраторы (Модели 550)
Очистить и осмотреть корпус дроссельной заслонки (кроме моделей 550)
Осмотреть трос привода дроссельной заслонки

СИЛОВАЯ  ПЕРЕДАЧА

И  ТОРМОЗНАЯ  СИ-

СТЕМА

Осмотреть  ремень  вариатора  (регулировку  ремня  вариатора  произво-

дить каждый раз при его замене)
Очистить и осмотреть ведущий шкив
Очистить и осмотреть ведомый шкив
Осмотреть, отрегулировать и отъюстировать гусеницу
Отрегулировать приводную цепь (кроме моделей, не оснащенных цеп-

ной коробкой передач)
Заменить трансмиссионное масло цепной КПП / масло коробки передач
При замене масла коробки передач установить НОВОЕ уплотнительное

кольцо Нанести LOCTITE 542 на резьбовую часть пробки (модели XU)
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

РУЛЕВОЕ  УПРАВЛЕ-

НИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть  заднюю  подвеску  (включая  ленточные  ограничители  и  на-

кладки полозьев)

ЭЛЕКТРООБОРУДО-

ВАНИЕ

Осмотреть свечи зажигания (кроме моделей Е-ТЕС)
Заменить свечи. Предварительно, для того чтобы сжечь излишек масла

для консервации, запустить двигателя со старыми свечами (модели 550)
Зарядить АКБ (если установлена)
Отрегулировать направление светового пучка фар головного освещения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

103

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ВНИМАНИЕ



Перед повторным запуском двигателя очистите карбюраторы.

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

(МОДЕЛИ, ОСНАЩЕННЫЕ 4-ТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Осмотреть уплотнения двигателя, убедиться в отсутствии протечек

Осмотреть систему выпуска отработавших газов и проверить ее герме-

тичность
Заменить моторное масло и масляный фильтр
Проверить плотность охлаждающей жидкости.

СИСТЕМА

ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Очистить и осмотреть корпус дроссельной заслонки

СИЛОВАЯ  ПЕРЕДАЧА

И  ТОРМОЗНАЯ  СИ-

СТЕМА

Осмотреть  ремень  вариатора  (регулировку  ремня  вариатора  произво-

дить каждый раз при его замене)
Очистить и осмотреть ведущий шкив
Очистить и осмотреть ведомый шкив
Осмотреть, отрегулировать и отъюстировать гусеницу
Отрегулировать приводную цепь (кроме моделей, не оснащенных цеп-

ной коробкой передач)
Заменить трансмиссионное масло цепной КПП / масло коробки передач
При замене масла коробки передач установить НОВОЕ уплотнительное

кольцо Нанести LOCTITE 542 на резьбовую часть пробки (модели XU)
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

РУЛЕВОЕ  УПРАВЛЕ-

НИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску и ленточный ограничитель.

ЭЛЕКТРООБОРУДО-

ВАНИЕ

Зарядить АКБ (если установлена)
Отрегулировать направление светового пучка фар головного освещения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

106

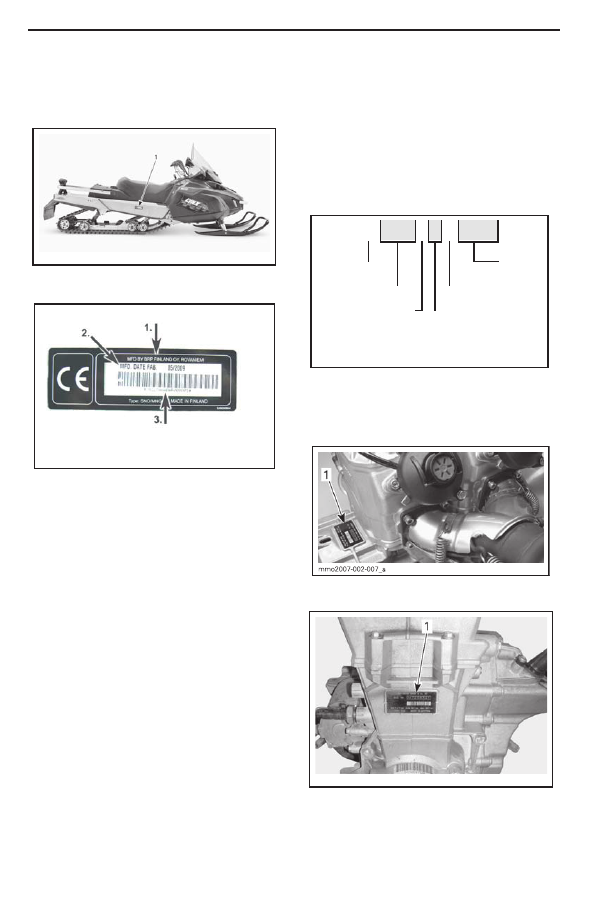

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Наклейка с описанием

снегохода

Наклейка с описанием снегохода расположена

на правой стороне туннеля.

fmo2013-005-001_b

fmr2011 -001-002_ a

YH2L SCAA 0 A R 00000 1

A =2010
B = 2011
C =2012

Номер модели

Контрольная цифра

Производственный

код

Модельный год:

Место производства

Серийный

номер

и т. д.

ТИПОВОЙ ВАРИАНТ

1. Наклейка с описанием снегохода

НАКЛЕЙКА С ОПИСАНИЕМ СНЕГОХОДА

1. Наименование производителя

2. Дата производства

3. Идентификационный номер транспортно

-

го средства (VIN)

Идентификационные номера

снегохода

Для облегчения идентификации на раму и дви-

гатель  снегохода  нанесены  серийные  номера.

Эти номера вам понадобятся при наступлении

гарантийного  случая  или  в  случае  хищения

снегохода.  Эти  номера  также  понадобятся  ав-

торизованному  дилеру  Lynx  для  надлежащего

оформления гарантийной заявки. Компания BRP

откажется от своих гарантийных обязательств в

случае, если идентификационный  номер транс-

портного средства (VIN) удален, поврежден или

изменен  каким-либо  образом.  Компания  BRP

настоятельно  рекомендует  вам  записать  все

идентификационные номера и предоставить их

вашей страховой компании.

Идентификационный номер

транспортного средства (VIN)

Данный  идентификационный  номер  размещен

на наклейке с описанием снегохода. Обратитесь

к предыдущей главе. Также он нанесен на тун-

нель рядом с наклейкой с описанием снегохода.
Номер  модели  и  модельный  год  включены  в

идентификационный номер транспортного сред-

ства. Обратитесь к иллюстрации.

Идентификационный номер двигателя

Обратитесь  к  иллюстрациям  для  того,  чтобы

найти идентификационный номер на своей мо-

дели двигателя.

ТИПОВОЙ ВАРИАНТ - ДВИГАТЕЛЬ 600 НО Е-ТЕС

1. Расположение серийного номера двигателя

mmo2011 -003-003_a

ДВИГАТЕЛЬ 600 ACE

1. Расположение идентификационного номера

двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

107

ЗНАЧЕНИЯ ШУМОВОГО ИЗЛУЧЕНИЯ И ПОКАЗАТЕЛЕЙ ВИБРАЦИИ

МОДЕЛЬ

600 НО Е-ТЕС

600 АСЕ

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИЯ

1



Шум

Уровень звуковой мощности (L

WA

)

96,7 дБ при 4050 об/мин

(Погрешность (K

WA

) 3 дБ)

90,4 дБ при 3625 об/мин

(Погрешность (K

WA

) 3 дБ)

Звуковое давление (L

pA

)

86 дБ при 4050 об/мин

(Погрешность (K

pA

) 3 дБ)

80 дБ при 3625 об/мин

(Погрешность (K

pA

) 3 дБ)

Вибрация

Система кисть–рука

< 2,5 м/с

2

 при 4050 об/мин

< 2,5 м/с

2

 при 3625 об/

мин

Корпус целиком по сиденью

< 0,5 м/с

2

 при 4050 об/мин

< 0,5 м/с

2

 при 3625 об/

мин

1: Шумовое излучение и вибрация измеряются согласно Стандарта EN 15997:2011 на поверхности с по-

крытием, на нейтральной передаче или со снятым ремнем вариатора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

108

РАДИОЧАСТОТНАЯ ЦИФРОВАЯ КОДИРОВАННАЯ

ПРОТИВОУГОННАЯ СИСТЕМА

(

РЧ

-

КЛЮЧ D.E.S.S.

)



Данное  устройство  соответствует  Разделу  15

Тома 47 Свода федеральных нормативных ак-

тов США и лицензионным исключениям из Тех-

нических требований к радиоаппаратуре Мини-

стерства промышленности Канады.
Эксплуатация устройства предусматривает на-

личие  следующих  условий:  (1)  данное  устрой-

ство  не  может  являться  источником  помех,  но

(2)  может  быть  подвержено  любым  помехам,

в том числе тем, что могут привести к нежела-

тельной работе устройства.
Внесение  изменений  и  модификация  устрой-

ства,  в  случае,  если  это  явно  не  одобрено

стороной,  ответственной  за  обеспечение  со-

ответствия  нормативным  требованиям,  может

привести к потере права дальнейшей эксплуа-

тации устройства.
Регистрационный  номер  Министерства  про-

мышленности Канады: 12006AM01456
Идентификационный  номер  Федеральной  ко-

миссии по связи США: 2ACERM01456
Мы, как сторона ответственная за обеспечение

соответствия  устройства  нормативным  требо-

ваниям,  заявляем,  что  обеспечение  соответ-

ствия  положениям  директивы  Совета  Европы

2014/53/EU  является  нашей  исключительной

обязанностью.  Директива  предусматривает

обеспечение соответствия как основным, так и

любым  релевантным требованиям. Изделие со-

ответсвует  требованиям  следующих  директив,

гармонизированных стандартов и нормативов:
Директива по радиоборудованию (RED) 2014/53/

EU,
Гармонизированные  стандарты  EN  300  330-2,

EN 60950-1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

109

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

600 HO E-TEC

Тип

Rotax® 593, жидкостное охлаждение с лепестко-

вым клапаном, регулируемая система изменения

сечения выпуска двигателя Rotax (3D-RAVE)

Количество цилиндров

Объем двигателя, см³

594,4

Диаметр цилиндра, мм

72

Ход поршня, мм

73

Частота  вращения  коленчатого  вала  двига-

теля, при которой достигается максимальная

мощность, об/мин

8100

Система впрыска топлива

Прямой впрыск Е-ТЕС

Система выпуска отработавших газов

Единая настроенная выхлопная труба, глушитель

Моторное масло

XPS SYNTHETIC 2-STROKE

OIL(F)  (P/N 619 590 106)

Емкость масляного бака, л

2,8

Охлаждающая жидкость

Водный раствор этиленгликоля (50% антифри-

за, 50% дистиллированной воды). Используйте

LONG LIFE ANTIFREEZE(F) (P/N 619 590 204) или

рекомендованный эквивалент, разработанный

специально для алюминиевых двигателей.

Рекомендуемое топливо

Высококачественный неэтилированный бензин

Минимальное октановое число

95 (Бензин, содержащий МАКСИМАЛЬНО до 10%

этанола)

Объем топливного бака, л

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

110

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ДВИГАТЕЛЬ

600 ACE

Тип

Rotax 602, жидкостное охлаждение, 4-тактный,

два распределительных вала верхнего располо-

жения, сухой картер

Количество цилиндров

Рабочий объем двигателя, см³

599,54

Диаметр цилиндра, мм

74

Ход поршня, мм

69,7

Частота  вращения  коленчатого  вала  двига-

теля, при которой достигается максимальная

мощность, об/мин

7250

Система впрыска топлива

Электронный распределенный впрыск (EFI),

корпус дроссельной заслонки 46 мм

Система выпуска отработавших газов

Сдвоенная выхлопная труба, глушитель

Моторное масло

XPS 4-STROKE SYNTHETIC OIL

(F)  (P/N 619 590 114)

Емкость масляного бака, л

Замена масла, 2,1

Охлаждающая жидкость

Водный раствор этиленгликоля (50% антифри-

за, 50% дистиллированной воды). Используйте

LONG LIFE ANTIFREEZE(F) (P/N 619 590 204) или

рекомендованный эквивалент, разработанный

специально для алюминиевых двигателей.

Рекомендуемое топливо

Обычный неэтилированный бензин с МАКСИ-

МАЛЬНЫМ содержанием этанола 10%.

Минимальное октановое число

95 (Бензин, содержащий МАКСИМАЛЬНО до 10%

этанола)

Объем топливного бака, л

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

111

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

СИЛОВАЯ ПЕРЕДАЧА

ВСЕ МОДЕЛИ

Ведущий шкив

Тип

600

HO

E-TEC

TRA III™

600 ACE

eDrive II

В к л ю -

чение

600

HO

E-TEC

(3000 ± 100) об/мин

600 ACE

(2200 ± 100) об/мин

Тип ведомого шкива

QRS SS

Количество  зу-

бьев

ведущей

звездочки

69 YETI 600 НО Е-ТЕС

8 (2,52 дюйм.)

59 Yeti 600 ACE

7 (2,86 дюйм.)

Масло коробки передач

XPS SYNTHETIC GEAR OIL (75W 140 для гипоидных

передач) (P/N 619 590 182)

Заправочный объем, мл

600

-------------------------------------------------------------------------------------------------------------------------------------------------------------

112

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

СИЛОВАЯ ПЕРЕДАЧА

ВСЕ МОДЕЛИ

Номинальная  ши-

рина гусеницы, мм

59 Yeti

500

69 Yeti

600

Номинальная дли-

на гусеницы, см

59 Yeti

392,3

69 Yet

396.8

Высота  грунтоза-

цепа гусеницы, мм

59 Yeti 600 ACE

32

69 YETI ARMY 600  НО

E-TEC

32  (с установленными шипами Ice Ripper)

Натяжение  гусе-

ницы

Провисание

от 40 мм до 50 мм

Усилие

(1)



7,3 кгс

Юстировка гусеницы

Одинаковое расстояние между краями направляю-

щих гусеницы и накладками полозьев

ТОРМОЗНАЯ СИСТЕМА

ВСЕ МОДЕЛИ

Тип

Саморегулируемые, дисковые тормоза с суппортом

Brembo/Hydrauloc

Тормозная жидкость

DOT 4

ПОДВЕСКА

ВСЕ МОДЕЛИ

Передняя подвеска

LTS

Передний амортизатор

MC

Максимальный ход передней подвески, мм

160

Задняя подвеска

59 Yeti

PPS 5900 A

69 Yeti

PPS 6900 A

Амортизатор переднего рычага

С газовым подпором высокого давления (HPG 25)

Амортизатор  за-

днего рычага

59 Yeti

С газовым подпором высокого давления (HPG 25)

69  Yeti  600  E-TEC,  800

E-TEC

С газовым подпором высокого давления (HPG 36)

Максимальный ход задней подвески, мм

340

-------------------------------------------------------------------------------------------------------------------------------------------------------------

113

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИСТЕМА

МОДЕЛИ

ЭЛЕКТРООБОРУДОВАНИЕ

600 HO E-TEC

Мощность осветительных приборов

12 В/360 Вт

Лампы дальнего/ближнего света

2 x 60/55 Вт (H-4)

Лампа заднего фонаря

12 В 21/5 Вт

Свеча зажигания

Тип

NGK PZFR6F

(2)



Межэлектродный зазор, мм

0,75±0,05 мм (не регулируется)

Предохранители

/  Реле  /  Конден-

сатор

F  1:  Аккумуляторная  ба-

тарея

30 A

F 2: Запуск двигателя

5 A

F  3:  Передняя  розетка

Электрообогрев  сиденья

Звуковой сигнал (опция)

2ыыыыыыыыыыыыы0 A

F 4: Вентилятор

15 A

F 5: Компрессор пневмо-

подвески

15 А

F 6: Приемник GPS и си-

стема зарядки

10 A

R 1:

 Реле дополнительного оборудования

R 2:

Реле вентилятора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

114

СИСТЕМА

МОДЕЛИ

ЭЛЕКТРООБОРУДОВАНИЕ

600 ACE

Мощность осветительных приборов

12 В/650 Вт

Лампы дальнего/ближнего света

2 x 60/55 Вт (H-4)

Лампа заднего фонаря

12 В 21/5 Вт

Свеча зажигания

Тип

NGK MR8BI-8

Межэлектродный зазор, мм

0,8

Предохранители

F1:  Аккумуляторная  ба-

тарея

30 A

F2:  Реле/Кнопка  запуска

двигателя

5 A

F3: Соленоид стартера

10 A

F4 : Вентилятор

15 A

F5: HIC-коннектор

10 A

F6:HIC-коннектор/панель

приборов

10 A

F7:  Передняя  розетка  и

обогреватели

10 A

F8: Осветительные приборы

20 A

F9: Не используется

–

F10: Задняя розетка

5 A

F11: Компрессор пневмо-

подвески

15 A

Реле

R1:

Реле работы

R2:

Реле нагрузки

R3:

Реле нагрузки

R4:

Реле вентилятора

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     5      6      7      8     ..
