ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

35

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ И НАКЛЕЙКИ

Двигатель данного снегохода разрабатывался и тестировался с

использованием масла BRP XPS

TM

. BRP  настоятельно рекомендует

в течение всего срока эксплуатации использовать масла марки XPS

TM

Повреждения, возникшие в результате использования нерекомендо-

ванных масел, не покрываются ограниченными гарантийными обяза-

тельствами BRP.

ВНИМАНИЕ

516007004

МАКС.

25 Вт

516003918

516 003 925

51

60

07

02

0

95

AV

IS -

MÉLA

NGE ÉTHANOL

MA

X 1

0%

NO

TIC

E

 -  M

AX 10% ETHANOL B

LEN

OCTANE

mmo2013 -002-004

НАКЛЕЙКА 4

В МОТОРНОМ ОТСЕКЕ - НАКЛЕЙКА 5

НА КОНСОЛИ - НАКЛЕЙКА 6

НА КОНСОЛИ РЯДОМ С РЫЧАГОМ ПЕРЕКЛЮ

-

ЧЕНИЯ ПЕРЕДАЧ - НАКЛЕЙКА 7

РАСПОЛОЖЕНА НА КРЫШКЕ ТОПЛИВНОГО

БАКА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ О

ТРАНСПОРТНОМ

СРЕДСТВЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

38

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

fmo2014-005-002_a

ПРИМЕЧАНИЕ:

Некоторое оборудование не может установлено на вашу модель снегохода или

является дополнительным.

ПРИМЕЧАНИЕ:

Некоторые из предупреждающих наклеек не проиллюстрированы в настоящем

Руководстве. Обратитесь к разделу ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ и НАКЛЕЙКИ для получения

дополнительной информации.

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

39

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

fmo2014-005-001_a

fmo2013-005-001_a

fmo2014-005-004_a

ТИПОВОЙ ВАРИАНТ

69 YETI ARMY

69 YETI ARMY 600 НО E-TEC

mmo2015 -008-002_29

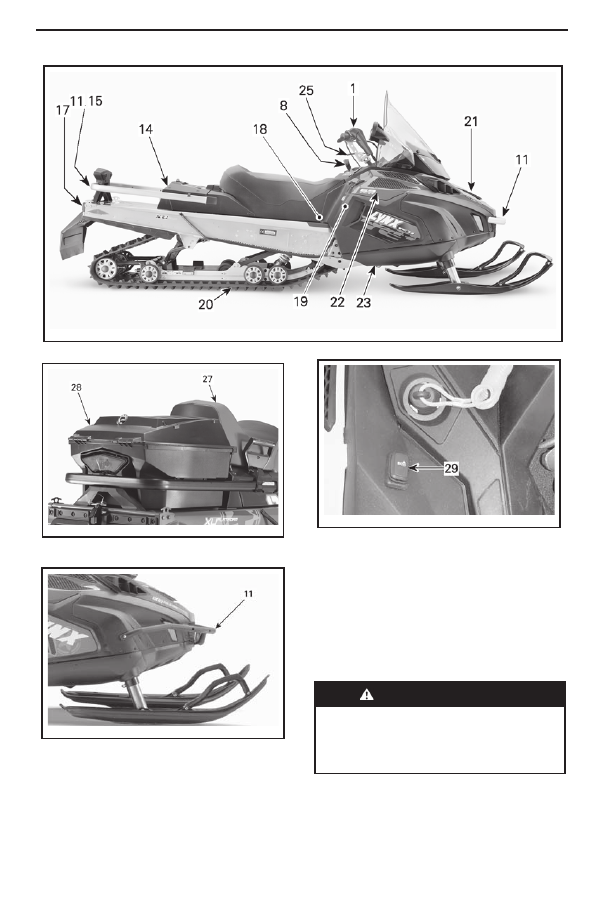

ТИПОВОЙ ВАРИАНТ - СЛЕВА НА ТОПЛИВНОМ

БАКЕ - ТОЛЬКО ДЛЯ МОДЕЛЕЙ 600 АСЕ

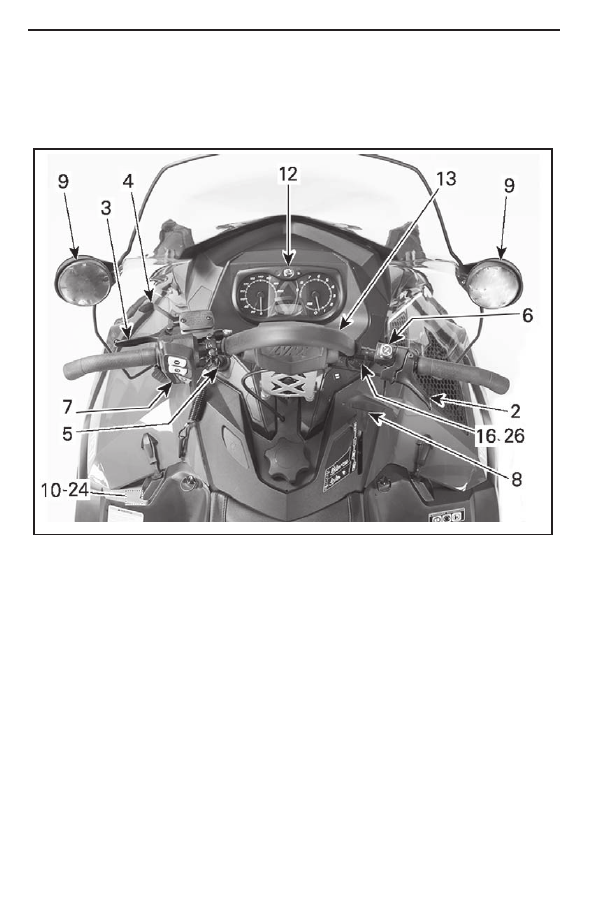

1) Руль

При  помощи  руля  вы  направляете  снегоход  в

нужном  направлении.  При  повороте  руля  вле-

во  или  вправо,  лыжи  поворачиваются  в  соот-

ветствующем  направлении,  что  позволяет  вам

управлять снегоходом.

 ПРЕДОСТЕРЕЖЕНИЕ



Быстрое  движение  задним  ходом

с одновременным поворотом руля

может  привести  к  потере  устойчи

-

вости и управления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

40

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2015-008-102_a

2) Рычаг управления

дроссельной заслонкой

Рычаг управления дроссельной за

-

слонкой (Кроме моделей 600 АСЕ)

Рычаг управления дроссельной заслонкой рас-

полагается справа на руле.
Рычаг спроектирован так, что его можно приве-

сти в действие большим пальцем руки. При на-

жатии на рычаг происходит увеличение частоты

вращения коленчатого вала двигателя. При от-

пускании,  частота  вращения  коленчатого  вала

двигателя возвращается к оборотам холостого

хода.

mmo2008-008-011_b

mmo2015 -008-103_a

ТИПОВОЙ ВАРИАНТ

1. Рычаг управления дроссельной заслонкой

2. Ускорение

3. Уменьшение скорости

 ПРЕДОСТЕРЕЖЕНИЕ



Проверяйте  работу  рычага  управ

-

ления  дроссельной  заслонкой  пе

-

ред  каждым  запуском  двигателя.

Рычаг  должен  свободно  возвра

-

щаться в исходное положение при

отпускании. В противном случае не

запускайте двигатель.

Рычаг управления дроссельной

заслонкой (Модели 600 АСЕ)

Рычаг управления дроссельной заслонкой рас-

полагается на правой стороне руля.
Рычаг  спроектирован  так,  что  его  можно  при-

вести в действие любым пальцем руки. При на-

жатии на рычаг происходит увеличение частоты

вращения коленчатого вала двигателя. При от-

пускании,  частота  вращения  коленчатого  вала

двигателя возвращается к оборотам холостого

хода.

ТИПОВОЙ ВАРИАНТ

 ПРЕДОСТЕРЕЖЕНИЕ

Проверяйте  работу  рычага  управ

-

ления  дроссельной  заслонкой  пе

-

ред  каждым  запуском  двигателя.

Рычаг  должен  свободно  возвра

-

щаться в исходное положение при

отпускании. В противном случае не

запускайте двигатель.

Изменение положения рычага

управления дроссельной заслонкой

  ОСТОРОЖНО  Настоятельно  ре

-

комендуем    полностью  остановить

снегоход до того, как выполнять лю

-

бые регулировки положения рычага

управления дроссельной заслонкой,

так  как  это  может  стать  причиной

опасной ситуации.

Существует  три  варианта  положения  рычага

управления  дроссельной  заслонкой  от  управ-

ления  им  при  помощи  большого  пальца  до

управления  им  указательным  пальцем.  Выбор

подходящего  положения  определяется  води-

тельскими предпочтениями, стилем и условия-

ми вождения.

ПОЛОЖЕНИЕ РЫЧАГА ПОД БОЛЬШОЙ ПАЛЕЦ

НАЖМИТЕ ВНИЗ ДЛЯ  ВРАЩЕНИЯ КОРПУСА

РЫЧАГА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

41

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2015-008-100_a

mmo2015-008-101

mmo2014 -004-001_a

mmo2014-004-001_b

ПРИ НЕОБХОДИМОСТИ ПРОДОЛЖАЙТЕ ВРА

-

ЩАТЬ КОРПУС РЫЧАГА

ПОЛОЖЕНИЕ РЫЧАГА ПОД УКАЗАТЕЛЬНЫЙ

ПАЛЕЦ

 ОСТОРОЖНО

– НАСТОЯТЕЛЬНО рекомендуем при

использовании рычага в положении

под  указательный  палец  использо

-

вать перчатки, а НЕ рукавицы.
–  Не  рекомендуется  использовать

положение  рычага  под  пальцы  при

движении вне трасс по местности на

-

сыщенной препятствиями.

Процедура возврата к положению рычага управ-

ления дроссельной заслонкой под большой па-

лец производится в порядке, обратном описан-

ному выше.

3) Рычаг тормоза

Рычаг  тормоза  располагается  на  левой  стороне

руля.
При нажатии на рычаг тормоз приводится в дей-

ствие.  При  отпускании  рычага  он  автоматически

возвращается в исходное положение. Сила тормо-

жения пропорциональна силе нажатия на рычаг, а

также виду поверхности и снежного покрова.

ТИПОВОЙ ВАРИАНТ

1. Рычаг тормоза

2. Рабочий диапазон

4) Рычаг стояночного тормоза

Рычаг  стояночного  тормоза  располагается  на

левой стороне руля.
Рычаг стояночного тормоза должен приводится

в действие всякий раз при стоянке снегохода.

ТИПОВОЙ ВАРИАНТ

1. Рычаг стояночного тормоза

 ПРЕДОСТЕРЕЖЕНИЕ



Перед  тем  как  начать  движение

убедитесь что стояночный тормоз

снят. Движение на снегоходе с по

-

стоянным  давлением  на  тормоз

-

ную  систему  может  привести  к  ее

повреждению,  потере  рабочих  ка

-

честв и/или возгоранию.

Для приведения в действие

стояночного тормоза:

Нажмите и удерживайте рычаг тормоза, после

чего  зафиксируйте  его  положение,  используя

рычаг стояночного тормоза как показано на ри-

сунке.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

42

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ – ПРИВЕДЕНИЕ В ДЕЙ

-

СТВИЕ

Шаг 1: Нажать и удерживать рычаг тормоза

Шаг 2: Зафиксировать положение рычага, ис

-

пользуя рычаг стояночного тормоза

Для снятия стояночного тормоза:

Нажмите на рычаг тормоза. Рычаг стояночного

тормоза автоматически вернется в исходное по-

ложение. Всегда снимайте снегоход со стояноч-

ного тормоза перед тем как начать движение.

5) Выключатель двигателя

Выключатель  двигателя  располагается  слева

на консоли.
Для  эксплуатации  снегохода  необходимо  на-

дежно  подсоединить  колпачок  шнура  безопас-

ности к контактной поверхности выключателя.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед  запуском  двигателя  всегда

присоединяйте  петлю  шнура  без

-

опасности  к  карабину,  размещен

-

ному на вашей экипировке.

Снятие колпачка шнура безопасности с выклю-

чателя приведет к остановке двигателя.

D.E.S.S. (Цифровая кодированная

система безопасности)

После запуска двигателя вы должны услышать

2 коротких звуковых сигнала в случае, если кол-

пачок шнура безопасности правильно подсоеди-

нен  к  выключателю  двигателя.  В  случае,  если

вы услышали иной звуковой сигнал, обратитесь

к разделу

СИСТЕМА МОНИТОРИНГА

 для

информации о кодах неисправностей D.E.S.S.

Колпачок шнура безопасности оснащен ключом

D.E.S.S., который обеспечивает тот же уровень

вашей  безопасности  и  безопасности  вашего

снегохода, что и обычный ключ.
Ключ D.E.S.S. содержит электронный чип с уни-

кальным запоминаемым цифровым кодом.
Ваш  дилер  Lynx  запрограммировал  модуль

D.E.S.S.  вашего  снегохода  на  распознавание

ключа,  установленного  в  колпачке  шнура  без-

опасности.
В случае, если на выключатель двигателя будет

установлен  отличный  от  вашего  ключ,  двига-

тель запустится, но коленчатый вал двигателя

не наберет частоты оборотов, необходимой для

того, чтобы сдвинуть снегоход с места.
Убедитесь, что на колпачке шнура безопасности

отсутствует грязь или снег.

Гибкость системы D.E.S.S.

Модуль D.E.S.S. вашего снегохода может быть

запрограммирован  авторизованным  дилером

Lynx на распознавание до 8 различных ключей.
Мы  рекомендуем  приобрести  дополнительные

шнуры безопасности у авторизованного дилера.

Если  в  вашем  распоряжении  находится  более

одного  оснащенного  D.E.S.S.  снегохода,  авто-

ризованный  дилер  Lynx  сможет  запрограмми-

ровать  их  модули  на  взаимное  распознавание

ключей.

Виды ключей D.E.S.S.

С данными моделями могут быть использованы

два типа ключей:
– Обычный ключ,
– Учебный ключ.
Для  дифференциации  ключей  шнуры  безопас-

ности поставляются в разных цветах.

ВИД КЛЮЧА

ЦВЕТ

Обычный

Серый

Учебный

Зеленый

Учебный  ключ  Lynx  ограничивает  крутящий

момент и скорость движения снегохода, позво-

ляя новичкам и неопытным водителям освоить

управление снегоходом и приобрести необходи-

мую уверенность и навык управления.

ПРИМЕЧАНИЕ:

  Первоначальное  програм-

мирование  учебного  ключа  позволяет  ограни-

чить  скорость  снегохода  40  км/ч  или  70  км/ч.

Обратитесь к авторизованному дилеру Lynx для

изменения этого ограничения.

mmo2009 -005-006_a

-------------------------------------------------------------------------------------------------------------------------------------------------------------

43

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Обратитесь к разделу

РЕЖИМЫ  ЭКСПЛУ

-

АТАЦИИ

  для  получения  дополнительной  ин-

формации.

6) Кнопка аварийной

остановки двигателя

Кнопка  аварийной  остановки  располагается

справа на руле.
Используйте  данную  кнопку  для  выключения

двигателя в экстренных ситуациях.
Для остановки двигателя нажмите на кнопку (по-

ложение ВЫКЛ.)

ПОЛОЖЕНИЕ ВЫКЛ.

Для  последующего  запуска  двигателя  кнопка

должна  быть  переведена  в  положение  ВКЛ.

(вверх).

ПОЛОЖЕНИЕ ВКЛ,

Каждый водитель снегохода должен освоиться с

работой кнопки аварийной остановки двигателя,

приведя ее в действие несколько раз во время

первой поездки и в любое время в дальнейшем.

Таким образом каждый водитель доведет навык

работы с кнопкой аварийной остановки двигате-

ля до автоматизма, что подготовит его к исполь-

зованию кнопки в экстренной ситуации.

 ПРЕДОСТЕРЕЖЕНИЕ

В случае, если кнопка была задей

-

ствована  в  экстренной  ситуации,

вызванной  возможной  неисправ

-

ностью  оборудования  снегохода,

следует  определить  и  исправить

такую  неисправность  перед  тем

как  снова  запустить  двигатель.  С

этой целью обратитесь к авторизо

-

ванному дилеру Lynx.

7) Многофункциональный

переключатель

Многофункциональный переключатель распола-

гается слева на руле.

mmo2016 -008-202_a

mmo2016 -008-201_a

mmo2 014 -004-002_l

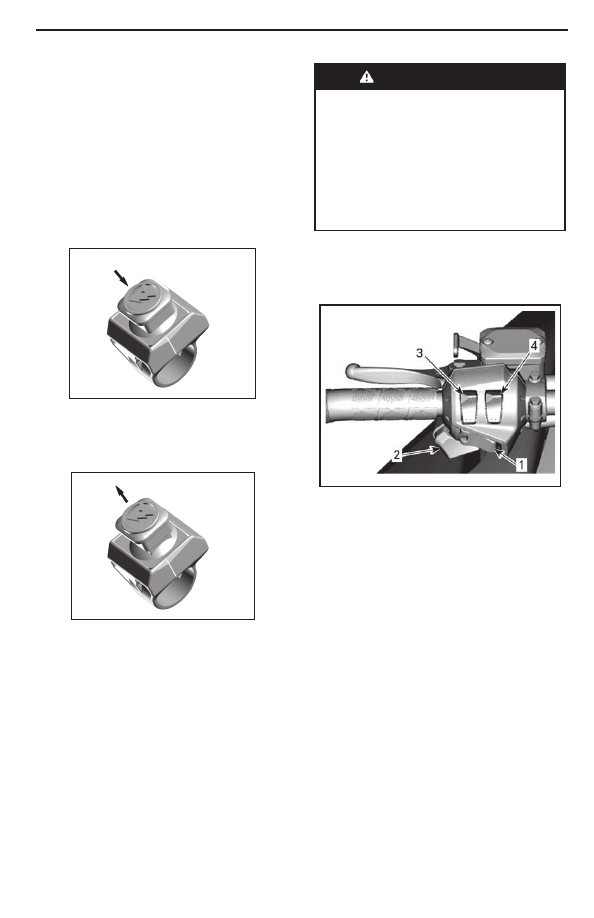

ТИПОВОЙ ВАРИАНТ

1. Кнопка запуска двигателя

2. Переключатель света фар головного

освещения

3. Выключатель электрообогрева рукояток

руля

4. Выключатель электрообогрева рычага

управления дроссельной заслонкой

Кнопка запуска двигателя

Нажатие на данную кнопку приведет к запуску

двигателя.  Обратитесь  к  подразделу

ПРО

-

ЦЕДУРА  ЗАПУСКА  ДВИГАТЕЛЯ

  разде-

ла

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

 для

ознакомления с процедурой запуска двигателя.

Переключатель света фар головного

освещения

Нажатие на переключатель приведет к переклю-

чению между ближним и дальним светом фар.

Осветительные приборы включаются автомати-

чески при запуске двигателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

44

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Выключатель электрообогрева

рукояток руля и рычага управления

дроссельной заслонкой

E-TEC

ПРИМЕЧАНИЕ:

Если  частота  вращения

коленчатого вала двигателя ниже 1900 об/мин

мощность  электрообогрева  будет  ограничена

50%.

600 АСЕ

ПРИМЕЧАНИЕ:

Электрообогрев включается

при частоте вращения коленчатого вала двига-

теля выше 1900 об/мин.

Все модели

Для регулирования интенсивности обогрева на-

жимайте на выключатель в соответствии с ил-

люстрациями.

Выключатель электрообогрева

рукояток руля

Выключатель электрообогрева

рычага управления дроссельной

заслонкой

mmo2014 -004-002_a

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рычага

управления дроссельной заслонкой

2. Увеличение интенсивность обогрева

3. Уменьшение интенсивность обогрева

8) Рычаг переключения

передач

Данный рычаг используется для переключения

передач. Снегоход имеет две передачи перед-

него  хода,  передачу  заднего  хода  и  нейтраль-

ную передачу.
Обратитесь  к  подразделу

ПЕРЕКЛЮЧЕНИЕ

ПЕРЕДАЧ

  раздела

УКАЗАНИЯ  ПО  ЭКС

-

ПЛУАТАЦИИ

 для дополнительной информации.

ПРИМЕЧАНИЕ:

  Для  включения  передачи

заднего хода необходимо нажать на рычаг пе-

ред тем как переместить его в это положение.

ПРИМЕЧАНИЕ:

 Не переключайте передачи

в движении.

9) Регулируемые зеркала

Аккуратным поворотом поверхности положение

каждого зеркала можно отрегулировать соглас-

но водительским предпочтениям.

 ПРЕДОСТЕРЕЖЕНИЕ



Регулировку  зеркал  производите

только  при  стоянке  в  безопасном

месте.

10) Возимый комплект

инструментов

С  вашим  снегоходом  поставляется  возимый

комплект  инструментов,  содержащий  инстру-

менты  для  выполнения  базовых  операций  об-

служивания.
Крепление для комплекта располагается в мо-

торном отсеке на защите шкива.

mmo2014 -004-002_b

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток

руля

2. Увеличение интенсивность обогрева

3. Уменьшение интенсивность обогрева

-------------------------------------------------------------------------------------------------------------------------------------------------------------

45

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

fmo2012-003-008_a

ВНИМАНИЕ

 Убедитесь, что комплект

инструментов  надежно  закреплен

для предотвращения контакта с при

-

водным  ремнем  или  ведущим  шки

-

вом вариатора.

Для  снятия  крепления  с  защиты  шкива,  отсо-

едините фиксатор с обратной стороны защиты

и потяните крепление в сторону передней части

снегохода, чтобы снять его.

ТИПОВОЙ ВАРИАНТ

1. Возимый комплект инструментов.

11) Передний бампер и за

-

дний багажник

Используются в случаях, когда снегоход необхо-

димо поднять вручную.

  ОСТОРОЖНО  Используйте  пра

-

вильную  технику  поднятия  тяже

-

стей, используйте для этого силу ног.

Не  пытайтесь  поднять  какую-либо

часть  снегохода  в  случае,  если  это

выше  ваших  сил.  Используйте  под

-

ходящее подъемное устройство или

по возможности обратитесь за помо

-

щью, чтобы распределить нагрузку.

ТИПОВОЙ ВАРИАНТ

1. Элемент заднего багажника

ВНИМАНИЕ

  Не  используйте  лыжи

для  того,  чтобы  поднять  или  потя

-

нуть на себя снегоход.

12) Панель приборов

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за

-

прещена, так как это может приве

-

сти к потере управления.

Описание панели приборов

ТИПОВОЙ ВАРИАНТ

1. Передний бампер

fmo2012-003-007_a

mmo2008-003-013_g

АНАЛОГОВАЯ/ЦИФРОВАЯ ПАНЕЛЬ ПРИБО

-

РОВ (СТАНДАРТНЫЙ ВАРИАНТ)

1. Спидометр

2. Тахометр

3. Цифровой дисплей панели приборов

4. Контрольные лампы

5. Кнопка SET (S) панели приборов

ПРИМЕЧАНИЕ:

  Данная  панель  приборов

настроена производителем на отображение не-

метрических единиц измерения, для изменения

на  единицы  метрической  системы  измерения

обратитесь к авторизованному дилеру Lynx.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

46

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

1) Спидометр

Измеряет  скорость  транспортного  средства  (в

милях или километрах в час в зависимости от

установок).

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр



Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей-

ствительного  значения  частоты  вращения  ко-

ленчатого  вала  двигателя  необходимо  показа-

ния прибора умножить на 1000.

mmo2008-003-014

mmo2008 -003-019

mmo2008-003-013_h

3) Цифровой дисплей панели приборов

1. Цифровой дисплей

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за

-

прещена, так как это может приве

-

сти к потере управления.

Многофункциональный  дисплей  используется

для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей

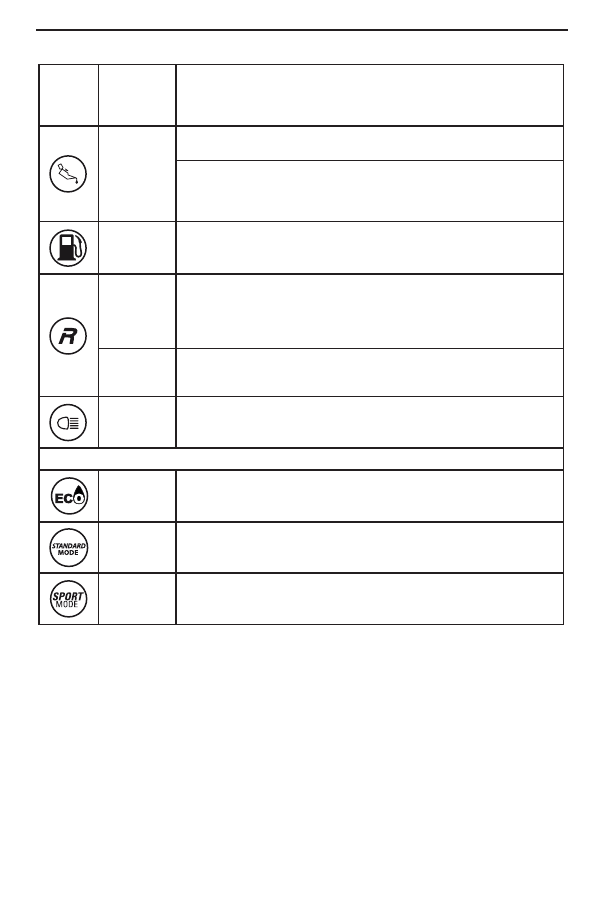

4) Контрольные лампы и сообщения

mmo2008-003-024_a

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Обратитесь  к  таблице  ниже,  для  информации

о работе контрольных ламп. Обратитесь к раз-

делу

СИСТЕМА  МОНИТОРИНГА

  для  де-

тального описания контрольных ламп.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

47

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

КОН-

ТРОЛЬ-

НАЯ

ЛАМПА

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

коротких

звуковых  сиг-

нала  каждые

5 минут

2-тактные двигатели: Низкий уровень масла. Остановите снегоход в безопасном ме-

сте, после чего долейте масло в масляный бак.
4-тактные двигатели: Низкое давление масла Остановите снегоход в безопасном

месте, после чего проверьте уровень масла. При необходимости долейте масло.

В случае, если уровень масла был надлежащим, прекратите эксплуатацию снего-

хода и обратитесь к авторизованному дилеру Lynx.

Низкий уровень топлива. Отображается один (1) сегмент на указателе уровня то-

плива. Незамедлительно заправьте снегоход.

Медленно

повторяющи-

еся длинные

звуковые

сигналы

Включена передача заднего хода.

3 коротких

звуковых

сигнала

Передача заднего хода не включилась. Попробуйте еще раз.

Включен дальний свет фар.

Только модели 900 ACE

Включен режим экономии топлива

Включен стандартный режим

Включен спортивный режим

5) Кнопка SET (S)



Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз-

личных функций.
Изменения настроек применяются только при работающем двигателе.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

48

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

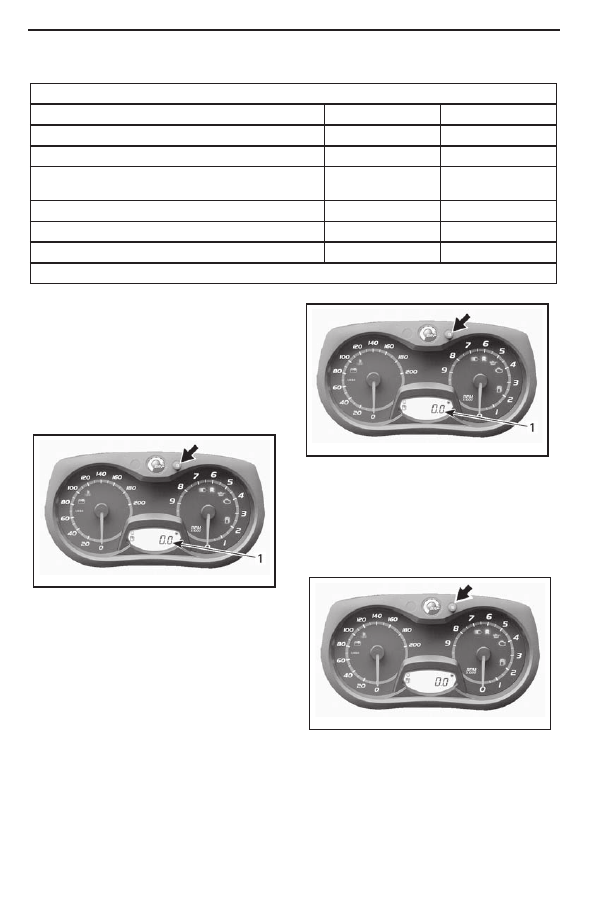

Дополнительные функции панели приборов

ДОСТУПНЫЕ ПОКАЗАНИЯ ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

600 HO E-TEC

600 ACE

A) Одометр

X

X

B) Счетчик пути «А» или «В»

X

X

C) Хронометр поездки

X

X

D) Уровень топлива

X

X

E) Режим консервации двигателя E-TEC

X

Н.Д.

F) Температура охлаждающей жидкости

X

X

Х = стандартная функция     Opt = дополнительная функция     Н.Д. = Не доступно

mmo2008-003-013_c

mmo2008-003-013_c

mmo2008-003-013_j

При  включении  инфоцентра,  на  цифровой  ди-

сплей  по  умолчанию  будут  выведены  послед-

ние выбранные показания.

А) Одометр

Отображает общую пройденную дистанцию.
Нажмите кнопку SET (S) для отображения пока-

заний одометра.

1. Показания одометра (километры или мили)

В) Счетчик пути «А» или «В»

Отображает пройденную дистанцию с момента

последнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний счетчика пути (TRIP A / TRIP B).

1. Показания счетчика пути (TRIP A / TRIP B)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

ПРИМЕЧАНИЕ:

  Обнуление  счетчика  пути

TRIP  B  также  обнулит  счетчик  ОБЩЕГО  РАС-

ХОДА ТОПЛИВА.

С) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю-

ченным  электрооборудованием  с  момента  по-

следнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний хронометра поездки (HrTRIP).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

49

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

mmo2008-003-013_c

mmo2008-003-013_j

D) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

mmo2008-003-020_a

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

E) Режим консервации двигателя E-TEC

При начале процедуры консервации отобража-

ет сообщение OIL.

F) Температура охлаждающей

жидкости

Сегментный указатель непрерывно отображает

температуру охлаждающей жидкости.
Нажмите кнопку SET (S) для отображения пока-

заний одометра.

mmo2008-003-013_j

Нажмите  и  удерживайте  кнопку  SET  (S)  для

отображения  температуры  охлаждающей  жид-

кости.

fmo2015-005-003_a

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

1. Рабочий диапазон

13) Водительский поручень

Используется  водителем  при  движении  вдоль

склона.

mmo2009 -004-023_a

ТИПОВОЙ ВАРИАНТ

1. Водительский поручень

 ПРЕДОСТЕРЕЖЕНИЕ



Водительский  поручень  не  может

быть использован для буксировки,

подъема  или  иных  операций.  Его

назначение  служить  опорной  точ

-

кой при движении вдоль склона с

очень низкой скоростью.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

50

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

14) Багажный отсек

Багажный  отсек  располагается  под  водитель-

ским сиденьем.

 ПРЕДОСТЕРЕЖЕНИЕ



Багажный отсек должны быть над

-

лежащим  образом  заперт.  В  нем

не  следует  держать  тяжелые  или

хрупкие предметы.

Для открытия крышки потяните вбок и удержи-

вайте  резиновый  фиксатор,  после  чего  подни-

мите  крышку  или  пассажирское  сиденье  (если

установлено) за правую часть.

15) Задний багажник



ПРЕДОСТЕРЕЖЕНИЕ



Все  предметы,  перевозимые  на

заднем  багажнике  должны  быть

надлежащим образом закреплены.

Не  перевозите  хрупкие  предметы.

Чрезмерная  нагрузка  на  багажник

может привести к ухудшению воз

-

можностей рулевого управления.

 ПРЕДОСТЕРЕЖЕНИЕ



В  зависимости  от  нагрузки  вы

-

полняйте  регулировку  подвески.

Грузоподъемность багажника огра

-

ничена.  МАКСИМАЛЬНАЯ  грузо

-

подъемность  составляет  30  кг.  В

случае,  если  вы  перевозите  груз

в  багажнике,  двигайтесь  с  очень

низкой скоростью. Избегайте пере

-

сечения  препятствий  с  высокой

скоростью.

16) Электрическая розетка 12 В

Электрическая розетка установлена в передней

части снегохода рядом с рулевой колонкой.
Электрооборудование на 12 В может быть под-

ключено к данному разъему.

17) Сцепное устройство

Буксировка  груза  при  использовании  сцепного

устройства допускается только на жесткой сцепке.

mmo2010-002-012_a

mmo2011-007-007_a

fmo2012-003-004

Шаг 1: Потянуть резиновый фиксатор

Шаг 2: Поднять за правую часть

Для  того,  чтобы  закрыть  крышку,  нажмите  ее

вниз до щелчка.
Кроме того, при установке пассажирского сиде-

нья  закрепите  удерживающий  ремень  на  эле-

менте заднего багажника.

1. Удерживающий ремень

2. Элемент заднего багажника

  ОСТОРОЖНО  Закрывая  крышку

с  установленным  пассажирским  си

-

деньем,  закрепляйте  ее  удерживаю

-

щим ремнем.

Аккумуляторная батарея

АКБ располагается в багажном отсеке под пас-

сажирским сиденьем. Для доступа к АКБ нажми-

те на пазы с обеих сторон крышки АКБ, после

чего снимите крышку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

















содержание      ..     1      2      3      4      ..
