Снегоход LYNX TOURING Adventure™ LX 600 ACE. Руководство (2017 год) - часть 4





51

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

КОНТРОЛЬНАЯ

ЛАМПА

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

4 коротких звуковых сигна-

ла каждые 5 минут

Низкий уровень масла. Остановите снегоход в

безопасном месте, после чего долейте масло в

масляный бак.

Низкий  уровень  топлива.  Отображается  один

(1) сегмент на указателе уровня топлива. Неза-

медлительно заправьте снегоход.

Медленно повторяющиеся

длинные  звуковые  сигна-

лы

Включена передача заднего хода.

3  коротких  звуковых  сиг-

нала

Передача заднего хода не включилась. Попро-

буйте еще раз.

Включен дальний свет фар.

E-TEC  Двигатель  и/или  инжекционноемасло

требуют  прогрева  перед  началом  работы  в

штатном режиме. Частота вращения коленча-

того вала двигателя ограничена, пока не будет

достигнута нормальная рабочая температура.

5) Кнопка SET (S)

Используется для перемещения по многофунк-

циональному дисплею, настроек или обнуления

различных функций.
Изменения  настроек  применяются  только  при

работающем двигателе.

ПРИМЕЧАНИЕ:

Также может использовать-

ся аналогичная по функционалу кнопка SET (S),

размещенная  на  многофункциональном  пере-

ключателе.

Функции панели приборов

ФУНКЦИИ ПАНЕЛИ ПРИБОРОВ

ФУНКЦИИ

600 HO E-TEC

А) Одометр

Х

В) Счетчик пути «А» или «В»

Х

С) Хронометр поездки

Х

D) Уровень топлива

Х

E) Температура охлаждающей жидкости

(1)



Х

F) Режим консервации двигателя

Х

Х = стандартная функция
Opt = дополнительная функция
Н.Д. = Не доступно

(1) Датчик температуры охлаждающей жидкости входит в состав пакета опций. Обратитесь к дилеру Lynx для получения под-

робной информации.

ПРИМЕЧАНИЕ:

Данный дисплей настроен производителем на отображение британских импер-

ских единиц измерения, для изменения на единицы СИ обратитесь к авторизованному дилеру Lynx.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

52

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

А) Одометр

Отображает общую пройденную дистанцию.
Нажмите кнопку SET (S) для отображения пока-

заний одометра.

mmo2008-003-013_c

1. Показания одометра

В) Счетчик пути «А» или «В»

Отображает пройденную дистанцию с момента

последнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний счетчика пути (TRIP A / TRIP B).

mmo2008-003-013_c

1. Показания счетчика пути (TRIP A / TRIP B)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

С) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю-

ченным  электрооборудованием  с  момента  по-

следнего обнуления.

Нажмите кнопку SET (S) для отображения пока-

заний хронометра поездки (HrTRIP).

mmo2008-003-013_c

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

D) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

E) Температура охлаждающей жидко-

сти (дополнительный модуль)

Индикатор перегрева.

ВНИМАНИЕ

 Если двигатель перегре-

вается,    остановите  снегоход  в  без-

опасном  месте.  Обратитесь  к  части

ПОИСК  И  УСТРАНЕНИЕ  НЕИСПРАВ-

НОСТЕЙ

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

53

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК УСТАНОВЛЕН

1. Индикатор перегрева

F) Режим консервации двигателя E-TEC

При активации режима консервации двигателя

отображается «OIL».

12) Многофункциональная

аналогово-цифровая

панель приборов

Модели E-TEC с Touring Kit, оснащенные

многофункциональной аналогово-циф-

ровой панелью приборов

 ПРЕДОСТЕРЕЖЕНИЕ



Чтение  показаний,  отображаемых

на  панели  приборов,  может  от-

влечь  от  управления  снегоходом,

в  особенности  от  наблюдения  за

окружающей обстановкой.

Описание панели приборов

mmo2007 -009-066_x

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГОВО-

ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Спидометр

2. Тахометр

3. Многофункциональный цифровой дисплей

4. Контрольные лампы

5. Кнопка Mode

6. Кнопка Set

ПРИМЕЧАНИЕ:

  Данная  панель  приборов

настроена  производителем  на  отображение

единиц  СИ,  для  изменения  единиц  измерения

обратитесь к авторизованному дилеру Lynx.

1) Спидометр

Отображает скорость движения снегохода.

mmo2008 -007-017

mmo2008 -007-018

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр

Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей-

ствительного  значения  частоты  вращения  ко-

ленчатого  вала  двигателя  необходимо  показа-

ния прибора умножить на 1000.

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

54

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

3) Многофункциональный цифровой

дисплей

mmo2007 -009-066_u

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГОВО-

ЦИФРОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Многофункциональный дисплей

Многофункциональный дисплей используется для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей
При  включении  инфоцентра,  на  цифровой  ди-

сплей  по  умолчанию  будут  выведены  послед-

ние выбранные показания.

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за-

прещена.

4) Контрольные лампы и сообщения

mmo2008-003-024_a

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Обратитесь  к  таблице  ниже,  для  информации

о работе контрольных ламп. Обратитесь к раз-

делу

СИСТЕМА  МОНИТОРИНГА

  для  де-

тального описания контрольных ламп.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

55

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

КОНТРОЛЬНАЯ

ЛАМПА

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

ОПИСАНИЕ

коротких

звуковых  сиг-

нала  каждые

5 минут

LOW OIL (НИЗКИЙ

УРОВЕНЬ МАСЛА)

E-TEC  Низкий  уровень  масла.

Остановите  снегоход  в  безопас-

ном  месте,  после  чего  долейте

масло в масляный бак.

Низкий уровень топлива. Отобра-

жается один (1) сегмент на указа-

теле уровня топлива. Незамедли-

тельно заправьте снегоход.

М е д л е н н о

повторяющи-

еся  длинные

звуковые  сиг-

налы

REVERSE (ЗАДНИЙ

ХОД)

Включена передача заднего хода.

коротких

звуковых  сиг-

нала

REV. FAIL (ЗАДНИЙ

ХОД НЕ ВКЛЮЧЕН)

Передача  заднего  хода  не  вклю-

чилась. Попробуйте еще раз.

Включен дальний свет фар.

WARM UP (ПРОГРЕВ)

E-TEC  Двигатель  и/или  инжекци-

онное  масло  требуют  прогрева

перед началом работы в штатном

режиме. Частота вращения колен-

чатого вала двигателя ограничена

пока  не  будет  достигнута  нор-

мальная рабочая температура (до

10 минут при движении). Прогрев

может  потребоваться  после  по-

вторного  запуска  в  очень  холод-

ную погоду.

Модели АСЕ

Включен режим экономии топлива

Включен стандартный режим

Включен спортивный режим

5) Кнопка MODE (M)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз-

личных функций.

ПРИМЕЧАНИЕ:

 Также может использоваться аналогичная по функционалу кнопка MODE (M), раз-

мещенная на многофункциональном переключателе.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

56

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

6) Кнопка SET (S)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз-

личных функций.
Изменения настроек применяются только при работающем двигателе.

ПРИМЕЧАНИЕ:

Также может использоваться аналогичная по функционалу кнопка SET (S), раз-

мещенная на многофункциональном переключателе.

Функции панели приборов

ФУНКЦИИ ПАНЕЛИ ПРИБОРОВ

ФУНКЦИИ

600 HO E-TEC

А) Спидометр

Индикация по умолчанию

В) Тахометр

Х

С) Одометр

Х

D) Счетчик пути «А» или «В»

Х

E) Хронометр поездки

Х

F) Часы

Х

G) Уровень топлива

Х

H) Альтиметр

Х

I) Максимальная скорость

Х

J) Средняя скорость

Х

K) Интенсивность электрообогрева рукояток руля

Х

L) Интенсивность электрообогрева рычага управления дроссельной

заслонки

Х

M) Мгновенный расход топлива (модели АСЕ)

Х

N) Общий расход топлива (модели АСЕ)

Х

O) Экран для сообщений

Х

P) Температура охлаждающей жидкости

Х

Q) Режим консервации двигателя E-TEC

Х

R) Режим записи времени прохождения круга

Х

Х = стандартная функция
Opt = дополнительная функция
Н.Д. = Не доступно

-------------------------------------------------------------------------------------------------------------------------------------------------------------

57

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

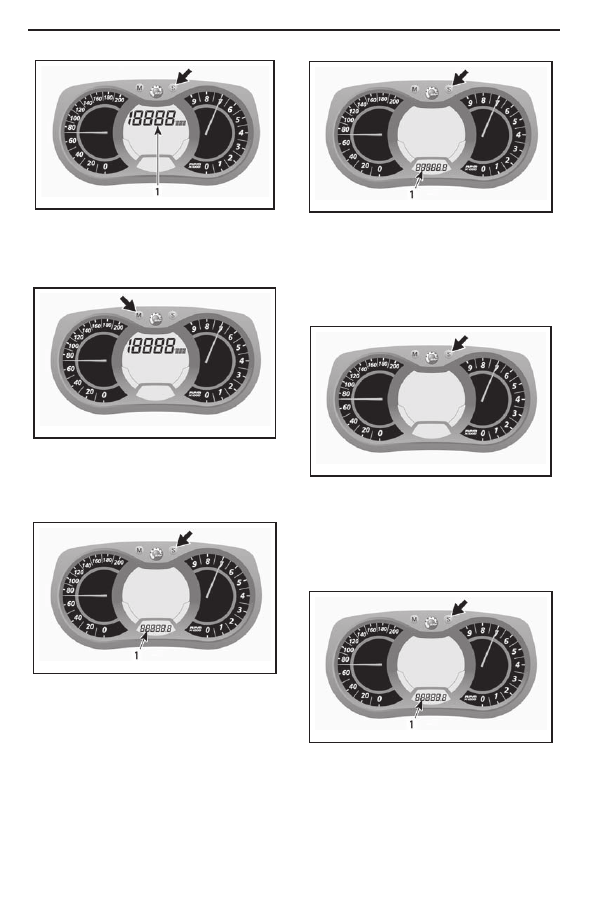

А) Спидометр

Помимо аналогового спидометра скорость дви-

жения снегохода может также отображаться на

многофункциональном дисплее.
Показания спидометра могут быть выведены на

дисплеи 1 или 2.

mmo2007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для  выбора  требуемого  дисплея  используйте

кнопку MODE (M), после чего выполните следу-

ющее:

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для выбора показаний спидометра.

mmo2007 -009-066_n

1. Показания спидометра

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

mmo2007 -009-066_o

В) Тахометр

Помимо аналогового тахометра частота враще-

ния  коленчатого  вала  двигателя  может  также

отображаться  на  многофункциональном  дис-

плее.
Показания тахометра могут быть выведены на

дисплеи 1 или 2.

mmo2007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для  выбора  требуемого  дисплея  используйте

кнопку MODE (M), после чего выполните следу-

ющее:

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для выбора показаний тахометра.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

58

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_n

1. Показания тахометра

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

mmo2007 -009-066_o

С) Одометр

Отображает общую пройденную дистанцию.
Нажмите кнопку SET (S) для отображения пока-

заний одометра.

mmo2007 -009-066_p

1. Показания одометра (километры или мили)

D) Счетчик пути «А» или «В»

Отображает пройденную дистанцию с момента

последнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний счетчика пути (TRIP A / TRIP B).

mmo2007 -009-066_p

1. Показания счетчика пути (TRIP A / TRIP B)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

ПРИМЕЧАНИЕ:

На моделях Е-ТЕС обнуле-

ние счетчика пути TRIP B также обнулит счетчик

ОБЩЕГО РАСХОДА ТОПЛИВА.

mmo2007 -009-066_k

E) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю-

ченным  электрооборудованием  с  момента  по-

следнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний хронометра поездки (HrTRIP).

mmo2007 -009-066_p

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

59

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_k

F) Часы

Модели,  оснащенные  электриче-

ским стартером

ПРИМЕЧАНИЕ:

  Формат  отображения  вре-

мени исключительно 24-часовой.
Нажмите кнопку SET (S) для отображения часов.

mmo2007 -009-042_a

mmo2007 -009-066_k

mmo2007 -009-066_m

mmo2007 -009-066_p

1. Часы

Для установки часов нажмите и удерживайте

кнопку SET (S).

mmo2007 -009-066_k

Для изменения значения в поле ЧАСЫ исполь-

зуйте кнопку SET (S) при мигающем поле.
Для изменения значения в поле МИНУТЫ на-

жмите кнопку MODE (M) для переключения на

данное поле, после чего используйте кнопку

SET (S).
Для окончания установки и сохранения настроек

используйте кнопку MODE (M).

G) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

H) Альтиметр

Отображает

примерную

  высоту  снегохода

над  уровнем  моря,  рассчитанную  по  величине

атмосферного давления.

ПРИМЕЧАНИЕ:

 Показания альтиметра окру-

гляются до 100 м (при использовании метриче-

ской системы) или 200 футов (при использова-

нии имперской системы).
Для вывода показаний альтиметра, выполните

следующее:
Нажмите кнопку MODE (M) для выбора дисплея 2.

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для выбора показаний альтиметра.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

60

mmo2007 -009-066_o

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

При включении индикации альтиметра вы долж-

ны увидеть следующий символ.

mmo2007 -009-066_o

mmo2007 -009-066_m

mmo2007 -009-066_w

1. Максимальная достигнутая скорость

(TOP_SPD)

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

mmo2007 -009-066_m

mmo2007 -009-066_n

mmo2008 -003-023

АЛЬТИМЕТР ВКЛЮЧЕН

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

I) Максимальная достигнутая скорость

Хранит информацию о максимальной достигну-

той скорости движения со времени последнего

обнуления.
Для вывода показаний, выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея 1.

Пока  выбранный  дисплей  мигает  нажмите

кнопку  SET  (S)  для  отображения  значения

максимальной  достигнутой  скорости  движения

(TOP_SPD).

Для обнуления, нажмите кнопку MODE (M) для

выбора соответствующего режима.

Нажмите и удерживайте кнопку SET (S) в тече-

ние 5 секунд для обнуления счетчика.

J) Средняя скорость

Хранит информацию о средней скорости движе-

ния со времени последнего обнуления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

61

mmo2007 -009-066_m

mmo2007 -009-066_n

mmo2007 -009-066_o

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Для вывода показаний, выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея 1.

mmo2007 -009-066_w

mmo2007 -009-043_a

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для отображения значения средней

скорости движения (AVR_SPD).

1. Средняя скорость (AVR_SPD)

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

Для обнуления, нажмите кнопку MODE (M) для

выбора соответствующего режима.

Нажмите и удерживайте кнопку SET (S) в тече-

ние 5 секунд для обнуления счетчика.

K) Интенсивность электрообогрева

рукояток руля

Сегментный  указатель  отображающий  интен-

сивность обогрева.
Обратитесь  к  подразделу

ПЕРЕКЛЮЧА

-

ТЕЛЬ ЭЛЕКТРООБОГРЕВА РУКОЯТОК

РУЛЯ

 для получения дополнительной инфор-

мации.

ЭЛЕКТРООБОГРЕВ РУКОЯТОК РУЛЯ

1. Рабочий диапазон

L) Интенсивность электрообогрева

рычага управления дроссельной заслонки

Сегментный  указатель  отображающий  интен-

сивность обогрева.
Данный указатель будет включаться автомати-

чески при нажатии на выключатель электрообо-

грева рычага управления дроссельной заслон-

кой. При повторном нажатии на дисплей будет

вновь выведен указатель уровня топлива.
Обратитесь  к  подразделу

ПЕРЕКЛЮЧА

-

ТЕЛЬ  ЭЛЕКТРООБОГРЕВА  РЫЧАГА

УПРАВЛЕНИЯ  ДРОССЕЛЬНОЙ  ЗА

-

СЛОНКОЙ

  для  получения  дополнительной

информации.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

62

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2007 -009-066_n

ЭЛЕКТРООБОГРЕВ РЫЧАГА УПРАВЛЕНИЯ

ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

1. Рабочий диапазон

M) Мгновенный расход топлива

Рассчитывает средний расход топлива при дви-

жении.
Для вывода значения мгновенного расхода то-

плива, выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея 1.

mmo2007 -009-066_o

mmo2007 -009-066_m

mmo2007 -009-066_n

mmo2007 -009-044_a

Пока выбранный дисплей мигает нажмите кноп-

ку SET (S) для отображения значения мгновен-

ного расхода топлива.

1. Мгновенный расход топлива

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

N) Общий расход топлива

Хранит информацию о значении общего расхо-

да топлива со времени последнего обнуления.
Для вывода значения общего расхода топлива,

выполните следующее:
Нажмите кнопку MODE (M) для выбора дисплея.

mmo2007 -009-066_m

Пока выбранный дисплей мигает нажмите кноп-

ку  SET  (S)  для  отображения  значения  общего

расхода топлива.

1. Общий расход топлива

При включении данного режима на экране будет

отображаться индикатор ТС (ОБЩИЙ РАСХОД).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

63

mmo2008 -003-021_a

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

Подтвердите установку нажатием кнопки MODE

(M) или подождите 5 секунд для автоматическо-

го подтверждения.

mmo2007 -009-066_c

mmo2012 -006-902_a

mmo2007 -009-066_o

Для обнуления, установите в качестве счетчика

пути счетчик «В» (TRIP B). Обратитесь к подраз-

делу

СЧЕТЧИК  ПУТИ  «А»  ИЛИ  «В»

 для

получения дополнительной информации.

mmo2007 -009-066_p

1. Показания счетчика пути В (TRIP B)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

mmo2007 -009-066_w

O) Экран для сообщений

1. Экран для сообщений

Обратитесь  к  подразделу

КОНТРОЛЬНЫЕ

ЛАМПЫ  И  СООБЩЕНИЯ

  для  получения

информации о типовых сообщениях.
Обратитесь  к  разделу

СИСТЕМА  МОНИ

-

ТОРИНГА

 для детального описания контроль-

ных ламп и сообщений, относящихся к системе

D.E.S.S.

P) Температура охлаждающей жидкости

Сегментный указатель отображает температуру

охлаждающей жидкости.
Во время нормальной эксплуатации показания

не  должны  превышать  приблизительно  сред-

нюю часть указателя.

ВНИМАНИЕ

 Если двигатель перегре-

вается,    остановите  снегоход  в  без-

опасном  месте.  Обратитесь  к  части

ПОИСК  И  УСТРАНЕНИЕ  НЕИСПРАВ-

НОСТЕЙ

.

Q) Режим консервации двигателя

E-TEC

При начале процедуры консервации отобража-

ет сообщение OIL.

R) Режим записи времени

прохождения круга

В данном режиме скорость снегохода, обороты

двигателя и выбранная функция на дисплее 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

64

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

могут быть одновременно записаны в течение

заданного водителем промежутка времени.
Также предусмотрена возможность сохранения

9  различных  заездов/кругов  общей  продолжи-

тельностью до 2,5 минут.

РЕЖИМ ЗАПИСИ ВРЕМЕНИ ПРОХОЖДЕНИЯ

КРУГА

1. Экран режима записи времени прохождения

круга

2. Заезды (круги)

3. Скорость снегохода

4. Частота вращения коленчатого вала дви

-

гателя (об/мин).

5. Выбранная функция

Для включения режим записи времени прохож-

дения круга:
1. Нажмите кнопку SET (S) для отображения по-

казаний одометра на дисплее 3.
2. Нажмите и удерживайте кнопку SET (S) в те-

чение 2 секунд для включения режима. На дис-

плее появится сообщение REC (ЗАПИСЬ), под-

тверждающее  выбор  режима  записи  времени

прохождения круга.

Для записи:
1. Выберите режим записи (REC).

РЕЖИМ ЗАПИСИ ВРЕМЕНИ ПРОХОЖДЕНИЯ

КРУГА

2. Нажмите кнопку MODE (M) для начала записи.
3. Нажимайте кнопку MODE (M) во время записи

каждый раз, когда хотите записать новое время

круга (от 1 до 9).
Нажмите кнопку SET (S) для остановки записи.

1. Режим записи времени прохождения круга

2. Одометр

3.  Нажмите  кнопку  SET  (S)  для  переключения

между режимами.
Доступны  режимы:  Остановка  (STOP),  запись

(REC) и воспроизведения (PLAY).

РЕЖИМ ЗАПИСИ ВРЕМЕНИ ПРОХОЖДЕНИЯ

КРУГА

1. Записываемое время

2. Круг/заезд

3. Выбранный режим

Для  записи  другого  заезда  нажимайте  кнопку

SET (S) до тех пор, пока на экране не появится

режим записи (REC). Для записи повторите про-

цедуры, описанные выше.
Для просмотра записанных данных:
Выберите режим воспроизведения (PLAY).

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ

1. Нажмите кнопку MODE (M) для отображения

записанных данных.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

65

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Все  записанные  данные  (показания  спидоме-

тра,  тахометра  и  выбранной  функции  на  дис-

плее 1) будут отображаться в одно время.
2. Нажмите кнопку SET (S) для остановки запи-

санного круга или кнопку MODE (M) для пере-

ключения на другой круг.

ПРИМЕЧАНИЕ:

Нажатие  кнопки  SET  (S)

остановит процесс воспроизведения данных, по-

сле чего на экран будет выведено общее время

круга. Через 5 секунд произойдет автоматическое

переключение на следующий записанный круг.
После воспроизведения данных по всем записан-

ным кругам на дисплей будет выведено сообще-

ние STOP.
Для просмотра записанных данных еще раз вер-

нитесь  в  режим  отображения  нажатием  кнопки

SET (S). Повторите процедуры, описанные выше.
Для записи других кругов вернитесь в режим за-

писи нажатием кнопки SET (S).
Для  записи  повторите  процедуры,  описанные

выше.
Нажмите и удерживайте кнопку SET (S) в тече-

ние 5 секунд для выхода из режима записи. На

экран будет выведен последний использованный

режим.

Настройка панели приборов

Установка часов

ПРИМЕЧАНИЕ:

  Формат  отображения  дан-

ных часов исключительно 24-часовой.
Нажмите кнопку SET (S) для выбора часов.

mmo2007 -009-066_p

mmo2007 -009-066_k

1. Часы

Нажмите и удерживайте кнопку SET (S) для на-

чала установки часов.

Для  изменения  значения  ЧАСОВ  воспользуйтесь

кнопкой SET (S), пока мигает соответствующее поле.
Для изменения значения МИНУТ воспользуйтесь

кнопкой  MODE  (M)  для  перехода  на  соответ-

ствующее  поле.  Для  изменения  значения  вос-

пользуйтесь кнопкой SET (S).
Повторное  нажатие  на  кнопку  MODE  (M)  при-

ведет к сохранению текущих установок и вернет

вас на исходный экран.

Выбор единиц измерения (КМ/Ч или

МИЛЬ/Ч)

Показания спидометра могут отображаться как

в метрических, так и в неметрических единицах.

Обратитесь к авторизованному дилеру Lynx.

Языковые настройки

Язык дисплея панели приборов может быть из-

менен.  Обратитесь  к  авторизованному  дилеру

Lynx  за  информацией  о  доступных  языковых

настройках и изменением таковых на вашей мо-

дели снегохода.

13) Переключатель режимов

эксплуатации

Модели АСЕ

Располагается слева на топливном баке.
Данный переключатель используется для вклю-

чения/выключения следующих режимов эксплу-

атации: режим экономии топлива / стандартный

режим / спортивный режим.
Обратитесь к разделу

РЕЖИМЫ  ЭКСПЛУ

-

АТАЦИИ

  для  получения  дополнительной  ин-

формации.

14) Передний багажный отсек

Багажный  отсек  расположен  в  передней  части

снегохода, над панелью приборов.
Чтобы  открыть  багажный  отсек  потяните  вы-

ступ.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

66

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

1. Выступ

2. Багажный отсек

15) Рычаг коробки

переключения передач

Данный рычаг используется для переключения

между передачами переднего и заднего хода.

ПОТЯНИТЕ НА СЕБЯ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕ

-

ДАЧИ ЗАДНЕГО ХОДА

Обратитесь  к  подразделу

ДВИЖЕНИЕ  ЗА

-

ДНИМ ХОДОМ

 раздела

БАЗОВЫЕ ПРО

-

ЦЕДУРЫ

 для более подробной информации.

16) Передний и задний

бамперы

Используются в случаях, когда снегоход необхо-

димо поднять вручную.

  ОСТОРОЖНО  Используйте  пра-

вильную  технику  поднятия  тяже-

стей, используйте для этого силу ног.

Не  пытайтесь  поднять  какую-либо

часть  снегохода  в  случае,  если  это

выше  ваших  сил.  Используйте  под-

ходящее подъемное устройство или

по возможности обратитесь за помо-

щью, чтобы распределить нагрузку.

ВНИМАНИЕ

  Не  используйте  лыжи

для того, чтобы поднять или тянуть

снегоход.

17) Верхняя панель корпуса

(капот)

Снятие верхней панели корпуса

1. Снимите панель приборов.

Шаг 1: Расфиксируйте

Шаг 2: Наклоните

2. Отсоедините разъем головного освещения.
3. Отсоедините разъем панели приборов.

1. Разъем панели приборов

2. Разъем головного освещения

4. Снимите правую и левую боковые панели.
5. Снимите защиту ремня вариатора.

Модели Е-ТЕС

6. Отсоедините соединительную трубку воз-

духовода.

Шаг 1: Поднимите фиксатор

Шаг 2: Вращайте трубку

Шаг 3: Тяните вперед

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     2      3      4      5     ..
