Снегоход LYNX TOURING Adventure™ LX 600 ACE. Руководство (2017 год) - часть 3





ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

35

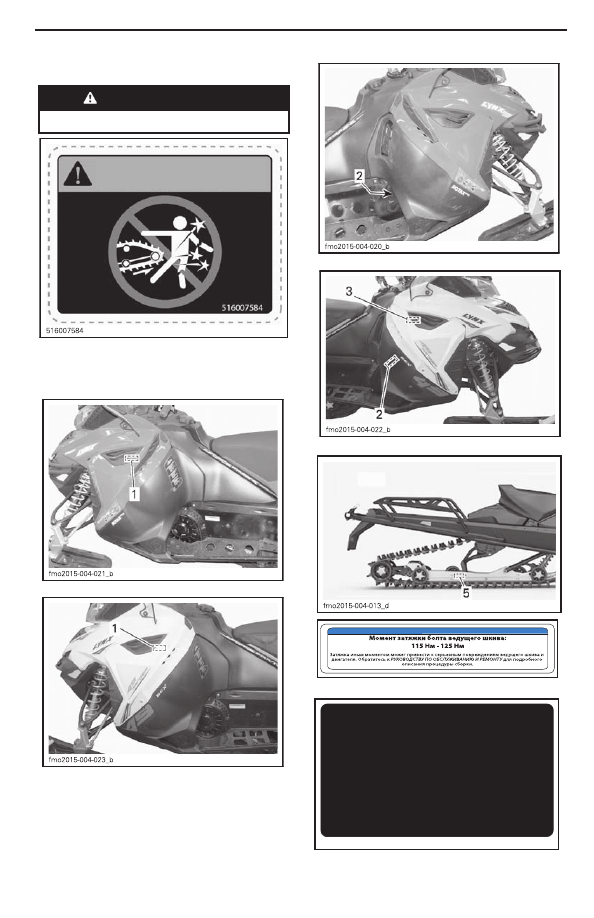

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ И НАКЛЕЙКИ

Наклейка 13

 ПРЕДОСТЕРЕЖЕНИЕ

Берегитесь вращающейся гусеницы

ПРЕДОСТЕРЕЖЕНИЕ

МОДЕЛИ АСЕ

МОДЕЛИ E-TEC

НАКЛЕЙКА 13

Наклейки с технической

информацией

МОДЕЛИ АСЕ

МОДЕЛИ E-TEC

Уровень масла в трансмис-

сии следует проверять еже-

недельно.

5447012ru

5447012ru

ВНИМАНИЕ

516005503ru

НАКЛЕЙКА 1

НАКЛЕЙКА 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

36

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ И НАКЛЕЙКИ

Двигатель данного снегохода разрабатывался и тестировался с

использованием рекомендованного масла BRP XPS

TM

.

BRP настоятельно рекомендует в течение всего срока эксплуатации

использовать рекомендованные  масла BRP XPS

TM

. Повреждения,

возникшие в результате использования нерекомендованного масла,

не покрываются ограниченными гарантийными обязательствами BRP.

516006904

НАКЛЕЙКА 3 - В МОТОРНОМ ОТСЕКЕ

ВНИМАНИЕ

Для соответствия нормам шумового загрязне-

ния, данный снегоход предусматривает эксплуа-

тацию с глушителем системы впуска.
Эксплуатация с неправильно установленным

или отсутствующим глушителем системы впус-

ка может привести к поломке двигателя.

516004572ru

95

AV

IS -

MÉLA

NGE ÉTHANOL

MA

X 1

0%

NO

TIC

E

 -  M

AX 10% ETHANOL B

LEN

OCTANE

mmo2013 -002-004

НАКЛЕЙКА 4 - МОДЕЛИ Е-ТЕС

РАСПОЛОЖЕНА НА КРЫШКЕ ТОПЛИВНОГО

БАКА - «ВНИМАНИЕ - МАКСИМАЛЬНОЕ СО

-

ДЕРЖАНИЕ ЭТАНОЛА 10%»

ВНИМАНИЕ

МАК

С. 15 к

г

БЕЗ НАГРУЗКИ:

> 35-45 мм

ПОД НАГРУЗКОЙ (7,3 кг):

> 50-60 мм

БЕЗ НАГРУЗКИ:

> 40-50 мм

ПОД НАГРУЗКОЙ (7,3 кг):

> 60-70 мм

НАКЛЕЙКА 6 - МОДЕЛИ AVENTURE LX

НАКЛЕЙКА 6 - МОДЕЛИ 49 RANGER

РАСПОЛОЖЕНА НА ЗАДНЕМ БАГАЖНИКЕ  -

МОДЕЛИ ADVENTURE LX

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ О

ТРАНСПОРТНОМ

СРЕДСТВЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

38

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Некоторое оборудование не может быть установлено на вашу модель снегохода

или является дополнительным.

ПРИМЕЧАНИЕ:

 Некоторые из предупреждающих наклеек не проиллюстрированы в настоящем

Руководстве. Обратитесь к разделу

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ И НАКЛЕЙКИ

 для

получения дополнительной информации.

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

39

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

1) Руль

При  помощи  руля  вы  направляете  снегоход  в

нужном  направлении.  При  повороте  руля  вле-

во  или  вправо,  лыжи  поворачиваются  в  соот-

ветствующем  направлении,  что  позволяет  вам

управлять снегоходом.

 ПРЕДОСТЕРЕЖЕНИЕ



Быстрое  движение  задним  ходом

с одновременным поворотом руля

может  привести  к  потере  устойчи-

вости и управления.

2) Рычаг управления

дроссельной заслонкой

Рычаг управления дроссельной

заслонкой

Модели Е-ТЕС

Рычаг  управления  дроссельной  заслонкой  рас-

полагается на правой рукоятке руля.
Рычаг спроектирован так, что его можно привести

в действие большим пальцем руки. При нажатии

на рычаг происходит увеличение частоты враще-

ния коленчатого вала двигателя. При отпускании,

частота  вращения  коленчатого  вала  двигателя

возвращается к оборотам холостого хода.

mmo2008-008-011_b

ТИПОВОЙ ВАРИАНТ

1. Рычаг управления дроссельной заслонкой

2. Ускорение

3. Уменьшение скорости

 ПРЕДОСТЕРЕЖЕНИЕ



Проверяйте  работу  рычага  управ-

ления  дроссельной  заслонкой  пе-

ред каждым запуском двигателя.

Рычаг  должен  свободно  возвра-

щаться в исходное положение при

отпускании. В противном случае не

запускайте двигатель.

Рычаг управления дроссельной

заслонкой

Модели 600 ACE и 900 АСЕ

Рычаг управления дроссельной заслонкой рас-

полагается на правой стороне руля.
Рычаг  спроектирован  так,  что  его  можно  при-

вести  в  действие  большим  или  указательным

пальцами руки. При нажатии на рычаг происхо-

дит увеличение частоты вращения коленчатого

вала  двигателя.  При  отпускании,  частота  вра-

щения коленчатого вала двигателя возвращает-

ся к оборотам холостого хода.

mmo2015 -008-103_a

ТИПОВОЙ ВАРИАНТ

fmo2016-004-001_a

-------------------------------------------------------------------------------------------------------------------------------------------------------------

40

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2015-008-100_a

mmo2015-008-102_a

 ПРЕДОСТЕРЕЖЕНИЕ



Проверяйте  работу  рычага  управ-

ления  дроссельной  заслонкой  пе-

ред  каждым  запуском  двигателя.

Рычаг  должен  свободно  возвра-

щаться в исходное положение при

отпускании. В противном случае не

запускайте двигатель.

Изменение положения рычага

управления дроссельной заслонкой

  ОСТОРОЖНО  Настоятельно  ре-

комендуем    полностью  остановить

снегоход до того, как выполнять лю-

бые регулировки положения рычага

управления дроссельной заслонкой,

так  как  это  может  стать  причиной

опасной ситуации.

Существует  три  варианта  положения  рычага

управления  дроссельной  заслонкой  от  управ-

ления  им  при  помощи  большого  пальца  до

управления им осталными пальцами руки. Вы-

бор подходящего положения определяется во-

дительскими предпочтениями, стилем и услови-

ями вождения.

mmo2015-008-101

ПОЛОЖЕНИЕ РЫЧАГА ПОД БОЛЬШОЙ ПАЛЕЦ

НАЖМИТЕ ВНИЗ ДЛЯ  ВРАЩЕНИЯ КОРПУСА

РЫЧАГА

ПРИ НЕОБХОДИМОСТИ ПРОДОЛЖАЙТЕ ВРА

-

ЩАТЬ КОРПУС РЫЧАГА

ПОЛОЖЕНИЕ РЫЧАГА ПОД ПАЛЬЦЫ

 ОСТОРОЖНО

– НАСТОЯТЕЛЬНО рекомендуем при

использовании  рычага  в  поло-

жении  под  указательный  палец

использовать  перчатки,  а  НЕ  ру-

кавицы.

–  Не  рекомендуется  использовать

положение  рычага  под  указа-

тельный палец при движении вне

трасс  по  местности  насыщенной

препятствиями.

Процедура возврата к положению рычага управ-

ления дроссельной заслонкой под большой па-

лец производится в порядке, обратном описан-

ному выше.

3) Рычаг тормоза

Рычаг  тормоза  располагается  на  левой  стороне

руля.
При нажатии на рычаг тормоз приводится в дей-

ствие.  При  отпускании  рычага  он  автоматически

возвращается в исходное положение. Сила тормо-

жения пропорциональна силе нажатия на рычаг, а

также виду поверхности и снежного покрова.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

41

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2009 -005-006_a

ТИПОВОЙ ВАРИАНТ

1. Рычаг тормоза

2. Рабочий диапазон

4) Рычаг стояночного тормоза

Рычаг  стояночного  тормоза  располагается  на

левой стороне руля.
Рычаг стояночного тормоза должен приводить-

ся в действие всякий раз при стоянке снегохода.

ТИПОВОЙ ВАРИАНТ – ПРИВЕДЕНИЕ В ДЕЙ

-

СТВИЕ

Шаг 1: Нажать и удерживать рычаг тормоза

Шаг 2: Зафиксировать положение рычага, ис

-

пользуя рычаг стояночного тормоза

Для снятия стояночного тормоза:

Нажмите на рычаг тормоза. Рычаг стояночного

тормоза автоматически вернется в исходное по-

ложение. Всегда снимайте снегоход со стояноч-

ного тормоза перед тем как начать движение.

5) Выключатель двигателя

Выключатель  двигателя  располагается  справа

на консоли.
Для  эксплуатации  снегохода  необходимо  на-

дежно  подсоединить  колпачок  шнура  безопас-

ности к контактной поверхности выключателя.

ПРИМЕЧАНИЕ:

 После запуска двигателя вы

должны услышать 2 коротких звуковых сигнала

в  случае,  если  колпачок  шнура  безопасности

правильно подсоединен к выключателю двига-

теля. В случае, если вы услышали иной звуко-

вой сигнал, обратитесь к разделу

СИСТЕМА

МОНИТОРИНГА

  для  информации  о  кодах

неисправностей D.E.S.S.
Снятие колпачка шнура безопасности с выклю-

чателя приведет к остановке двигателя.

 ПРЕДОСТЕРЕЖЕНИЕ



Перед  запуском  двигателя  всегда

присоединяйте  петлю  шнура  без-

опасности  к  карабину,  размещен-

ному на вашей экипировке.

ТИПОВОЙ ВАРИАНТ

1. Рычаг стояночного тормоза

 ПРЕДОСТЕРЕЖЕНИЕ



Перед  тем  как  начать  движение

убедитесь что стояночный тормоз

снят. Движение на снегоходе с по-

стоянным  давлением  на  тормоз-

ную  систему  может  привести  к  ее

повреждению,  потере  рабочих  ка-

честв и/или возгоранию.

Для приведения в действие

стояночного тормоза:

Нажмите и удерживайте рычаг тормоза, после

чего  зафиксируйте  его  положение,  используя

рычаг стояночного тормоза как показано на ри-

сунке.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

42

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

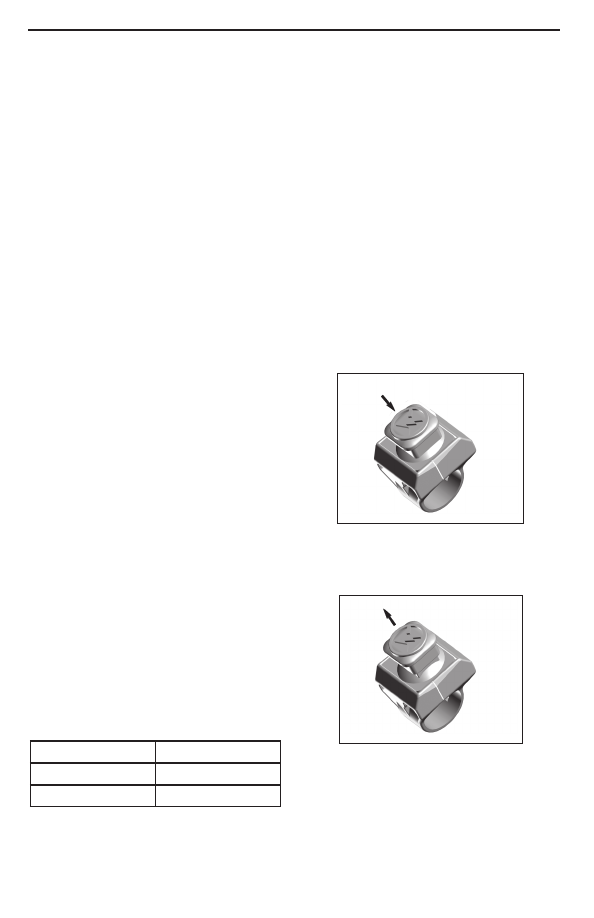

D.E.S.S. (Цифровая кодированная

система безопасности)

Колпачок шнура безопасности оснащен ключом

D.E.S.S., который обеспечивает тот же уровень

вашей  безопасности  и  безопасности  вашего

снегохода, что и обычный ключ.
Ключ D.E.S.S. содержит электронный чип с уни-

кальным запоминаемым цифровым кодом.
Ваш  дилер  Lynx  запрограммировал  модуль

D.E.S.S.  вашего  снегохода  на  распознавание

ключа,  установленного  в  колпачке  шнура  без-

опасности.
В случае, если на выключатель двигателя будет

установлен  отличный  от  вашего  ключ,  двига-

тель запустится, но коленчатый вал двигателя

не наберет частоты оборотов, необходимой для

того, чтобы сдвинуть снегоход с места.
Убедитесь, что на колпачке шнура безопасности

отсутствует грязь или снег.

Гибкость системы D.E.S.S.

Модуль D.E.S.S. вашего снегохода может быть

запрограммирован  авторизованным  дилером

Lynx на распознавание до 8 различных ключей.
Мы  рекомендуем  приобрести  дополнительные

шнуры безопасности у авторизованного дилера.

Если  в  вашем  распоряжении  находится  более

одного  оснащенного  D.E.S.S.  снегохода,  авто-

ризованный  дилер  Lynx  сможет  запрограмми-

ровать  их  модули  на  взаимное  распознавание

ключей.

Типы ключей РЧ D.E.S.S.

С данными моделями могут быть использованы

два типа ключей:
– Обычный ключ,
– Учебный ключ.
Для  дифференциации  ключей  шнуры  безопас-

ности поставляются в разных цветах.

ТИП КЛЮЧА

ЦВЕТ

Обычный

Серый

Учебный

Зеленый

Учебный  ключ  Lynx  ограничивает  крутящий

момент и скорость движения снегохода, позво-

ляя новичкам и неопытным водителям освоить

управление снегоходом и приобрести необходи-

мую уверенность и навык управления.

ПРИМЕЧАНИЕ:

  Первоначальное  програм-

мирование  учебного  ключа  позволяет  ограни-

чить  скорость  снегохода  40  км/ч  или  70  км/ч.

Обратитесь к авторизованному дилеру Lynx для

изменения этого ограничения.
Обратитесь к разделу

РЕЖИМЫ  ЭКСПЛУ

-

АТАЦИИ

  для  получения  дополнительной  ин-

формации.

6) Кнопка аварийной

остановки двигателя

Кнопка  аварийной  остановки  располагается

справа на руле.
Используйте  данную  кнопку  для  выключения

двигателя в экстренных ситуациях.
Для остановки двигателя нажмите на кнопку (по-

ложение ВЫКЛ.)

ПОЛОЖЕНИЕ ВЫКЛ.

Для  последующего  запуска  двигателя  кнопка

должна  быть  переведена  в  положение  ВКЛ.

(вверх).

ПОЛОЖЕНИЕ ВКЛ,

Каждый водитель снегохода должен освоиться с

работой кнопки аварийной остановки двигателя,

приведя ее в действие несколько раз во время

первой поездки и в любое время в дальнейшем.

Таким образом каждый водитель доведет навык

работы с кнопкой аварийной остановки двигате-

mmo2016 -008-202_a

mmo2016 -008-201_a

-------------------------------------------------------------------------------------------------------------------------------------------------------------

43

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ля до автоматизма, что подготовит его к исполь-

зованию кнопки в экстренной ситуации.

 ПРЕДОСТЕРЕЖЕНИЕ



В случае, если кнопка была задей-

ствована  в  экстренной  ситуации,

вызванной  возможной  неисправ-

ностью  оборудования  снегохода,

следует  определить  и  исправить

такую  неисправность  перед  тем

как  снова  запустить  двигатель.  С

этой целью обратитесь к авторизо-

ванному дилеру Lynx.

7) Многофункциональный

переключатель

Многофункциональный  переключатель  распо-

лагается на левой рукоятке руля.

1. Кнопка запуска двигателя

2. Переключатель света фар головного

освещения

3. Электрообогрев рукояток

4. Электрообогрев рычага управления дрос

-

сельной заслонкой

Модели, оснащенные Touring Kit

1. Кнопка запуска двигателя / включения за

-

днего хода

2. Переключатель света фар головного

освещения

3. Электрообогрев рукояток

4. Электрообогрев рычага управления дрос

-

сельной заслонкой

5. Кнопка Mode/Set

Кнопка запуска двигателя

Нажатие на данную кнопку приведет к запуску

двигателя.  Обратитесь  к  подразделу

ПРО

-

ЦЕДУРА  ЗАПУСКА  ДВИГАТЕЛЯ

  разде-

ла

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

 для

ознакомления с процедурой запуска двигателя.

Переключатель света фар головного

освещения

Нажатие на переключатель приведет к переклю-

чению между ближним и дальним светом фар.

Осветительные приборы включаются автомати-

чески при запуске двигателя.

Выключатель электрообогрева

рукояток руля и рычага управления

дроссельной заслонкой

E-TEC

ПРИМЕЧАНИЕ:

  Если  частота  вращения

коленчатого вала двигателя ниже 1900 об/мин

мощность электрообогрева рукояток руля и ры-

чага управления дроссельной заслонкой будет

ограничена 50%.

ACE

ПРИМЕЧАНИЕ:

  Электрообогрев  рукояток

руля и рычага управления дроссельной заслон-

кой включается при частоте вращения коленча-

того вала двигателя выше 1900 об/мин.

Все модели

Для регулирования интенсивности обогрева на-

жимайте на кнопку в соответствии с рисунком.

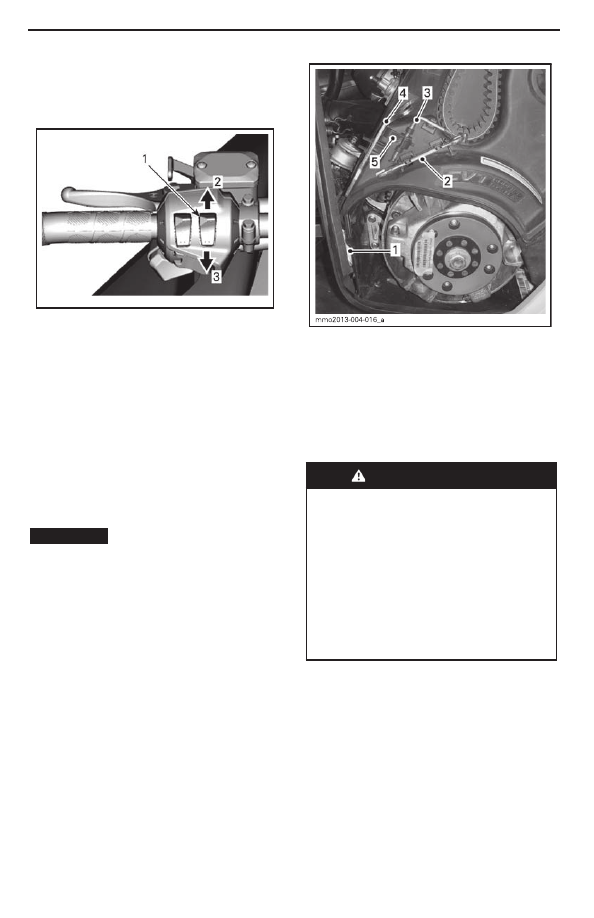

Выключатель электрообогрева

рукояток руля

Модели Е-ТЕС и АСЕ

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток руля

2. Увеличение интенсивности обогрева

3. Уменьшение интенсивности обогрева

-------------------------------------------------------------------------------------------------------------------------------------------------------------

44

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2014 -004-002_b

Выключатель электрообогрева

рычага управления дроссельной

заслонкой

Модели Е-ТЕС и АСЕ

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рычага

управления дроссельной заслонкой

2. Увеличение интенсивности обогрева

3. Уменьшение интенсивности обогрева

8) Возимый комплект

инструментов

С  вашим  снегоходом  поставляется  возимый

комплект  инструментов,  содержащий  инстру-

менты  для  выполнения  базовых  операций  об-

служивания.
Крепление для комплекта располагается в мо-

торном отсеке на защите шкива.

ВНИМАНИЕ

 Убедитесь, что комплект

инструментов  надежно  закреплен

для предотвращения контакта с эле-

ментами вариатора.

ТИПОВОЙ ВАРИАНТ

1. Аварийный пусковой шнур

2. Ключ

3. Приспособление для разведения ведомого шкива

4. Ключ для регулировки подвески

5. Пусковой зажим

9) Защита ремня вариатора

Снятие защиты ремня вариатора

 ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация  двигателя  КАТЕГО-

РИЧЕСКИ запрещена, если:

– Отсутствуют установленные над-

лежащим  образом  теплозащитные

экраны и  элементы защиты ремня

вариатора.

– Открыты или сняты боковые па-

нели и/или капот.

Регулировка  движущихся  деталей

при  работающем  двигателе  КАТЕ-

ГОРИЧЕСКИ запрещена.

ПРИМЕЧАНИЕ:

  Защита  ремня  вариатора

специально изготовлена чуть большего разме-

ра, чтобы обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уровень шума

и вибраций. При установке защиты необходимо

сохранить этот натяг.
Снимите  колпачок  шнура  безопасности  с  вы-

ключателя двигателя.
Откройте  панель  моторного  отсека  слева  так,

как это описано в данном разделе.
Снимите шплинт.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

45

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

mmo2008 -003-063_a

1. Шплинт

Поднимите заднюю часть защиты ремня вариа-

тора, после чего освободите ее из фиксаторов,

потянув наружу.

Установка защиты ремня вариатора

При  установке  защиты  ремня  вариатора  уста-

новите ее вырез в направлении передней части

снегохода.
Вставьте выступ в вырез и установите на место.

ТИПОВОЙ ВАРИАНТ

1. Выступ

Установите  уплотнитель  на  фиксирующий  па-

лец. Возможно вам потребуется слегка припод-

нять консоль, чтобы сделать это.

mmo2009 -003-011_a

1. Фиксирующий палец

Установите заднюю часть защиты на фиксатор

и закрепите ее с помощью шплинта.

ПРИМЕЧАНИЕ:

  Защита  ремня  вариатора

специально изготовлена чуть большего разме-

ра, чтобы обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уровень шума

и вибраций.
При  установке  защиты  необходимо  сохранить

этот натяг.

mmo2008 -003-063_a

1. Шплинт

10) Панель приборов

Модели АСЕ

 ПРЕДОСТЕРЕЖЕНИЕ



Чтение  показаний,  отображаемых

на  панели  приборов,  может  от-

влечь  от  управления  снегоходом,

в  особенности  от  наблюдения  за

окружающей обстановкой.

Описание панели приборов

АНАЛОГОВАЯ/ЦИФРОВАЯ ПАНЕЛЬ ПРИБО

-

РОВ (СТАНДАРТНЫЙ ВАРИАНТ)

1. Спидометр

2. Тахометр (об/мин)

3. Цифровой дисплей панели приборов

4. Контрольные лампы

5. Кнопка SET (S) панели приборов

ПРИМЕЧАНИЕ:

  Данная  панель  приборов

настроена  производителем  на  отображение

единиц  СИ,  для  изменения  единиц  измерения

обратитесь к авторизованному дилеру Lynx.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

46

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

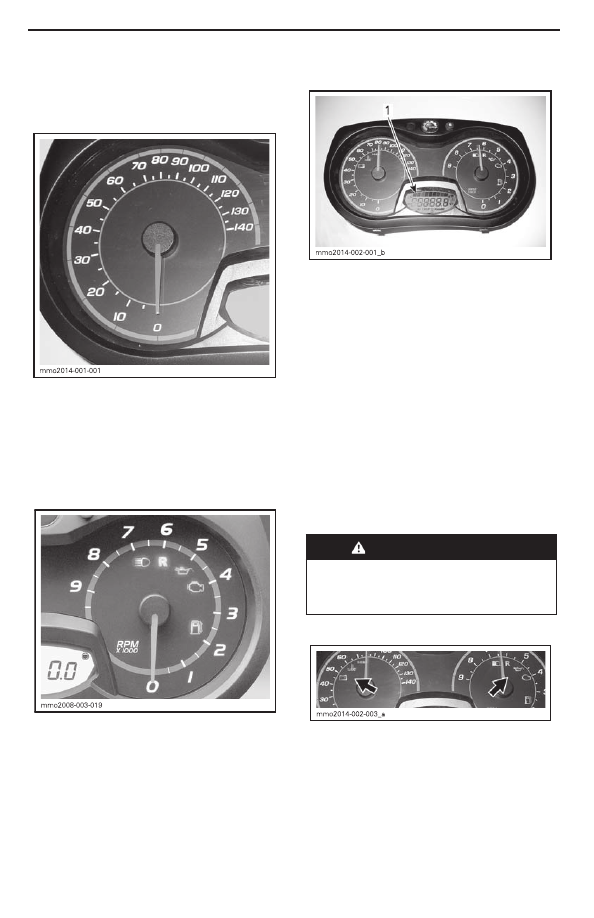

1) Спидометр

Измеряет  скорость  транспортного  средства  (в

милях или километрах в час в зависимости от

установок).

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр

Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей-

ствительного  значения  частоты  вращения  ко-

ленчатого  вала  двигателя  необходимо  показа-

ния прибора умножить на 1000.

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

3) Цифровой дисплей панели

приборов

1. Цифровой дисплей

Многофункциональный дисплей используется для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за-

прещена.

4) Контрольные лампы и сообщения

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

47

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Обратитесь к таблице ниже, для информации о работе контрольных ламп. Обратитесь к разделу

СИСТЕМА МОНИТОРИНГА

 для детального описания контрольных ламп.

КОНТРОЛЬНАЯ

ЛАМПА

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

Низкий  уровень  топлива.  Отображается  один

(1) сегмент на указателе уровня топлива. Неза-

медлительно заправьте снегоход.

Медленно  повторяющи-

еся  длинные  звуковые

сигналы

Включена передача заднего хода.

Включен дальний свет фар.

5) Кнопка SET (S)

Используется для перемещения по многофункциональному дисплею, настроек или обнуления раз-

личных функций.
Изменения настроек применяются только при работающем двигателе.

Дополнительные функции панели приборов

ДОСТУПНЫЕ ПОКАЗАНИЯ ЦИФРОВОГО ДИСПЛЕЯ

ФУНКЦИИ

ADVENTURE LX

49 RANGER

А) Одометр

Х

Х

В) Счетчик пути «А» или «В»

Х

Х

С) Хронометр поездки

Х

Х

D) Уровень топлива

Х

Х

ПРИМЕЧАНИЕ:

 Данная панель приборов  настроена производителем на отображение единиц СИ,

для изменения единиц измерения обратитесь к авторизованному дилеру Lynx.

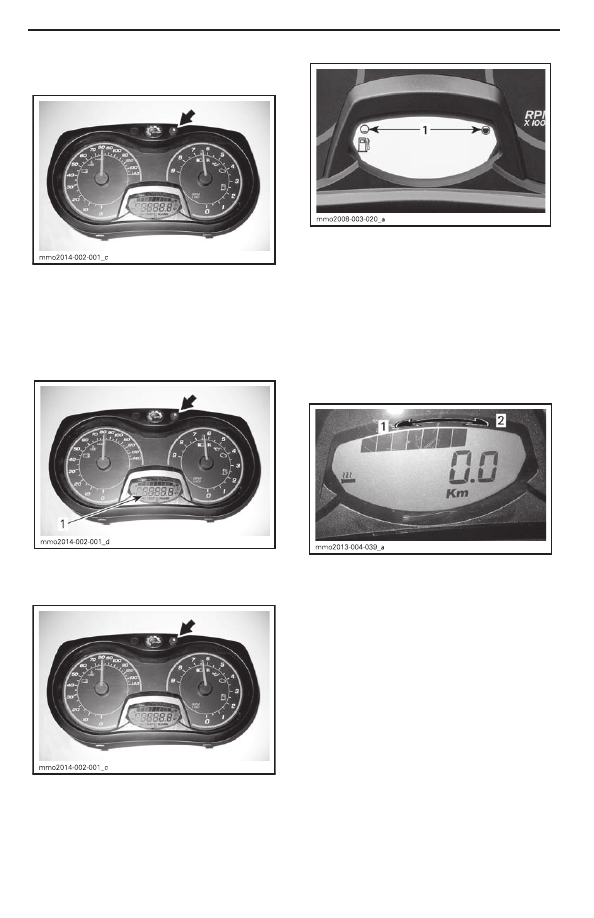

А) Одометр

Отображает общую пройденную дистанцию.
Нажмите кнопку SET (S) для отображения пока-

заний одометра.

1. Показания одометра

В) Счетчик пути «А» или «В»

Отображает пройденную дистанцию с момента

последнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний счетчика пути (TRIP A / TRIP B).

1. Показания счетчика пути (TRIP A / TRIP B)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

48

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

С) Хронометр поездки

Отображает  время  работы  снегохода  с  вклю-

ченным  электрооборудованием  с  момента  по-

следнего обнуления.
Нажмите кнопку SET (S) для отображения пока-

заний хронометра поездки (HrTRIP).

1. Показания хронометра поездки (HrTRIP)

Нажмите и удерживайте кнопку SET (S) для об-

нуления счетчика.

D) Уровень топлива

Сегментный указатель непрерывно отображает

остаток топлива в баке.

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

E) Интенсивность электрообогрева

рукояток руля

Текущая интенсивность обогрева отображается

на цифровом дисплее.

ПРИМЕЧАНИЕ:

Интенсивность  обогрева

имеет  9  степеней.  При  отпускании  рычага,  на

дисплее  вновь  будет  отображаться  индикатор

уровня топлива.

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Интенсивность обогрева ниже

2. Интенсивность обогрева выше

F) Интенсивность электрообогрева рыча-

га управления дроссельной заслонки

ПРИМЕЧАНИЕ:

  Интенсивность  обогрева

отображается  на  цифровом  дисплее  при  на-

жатии на кнопку подогрева рычага управления

дроссельной заслонкой. При отпускании рычага,

на дисплее вновь будет отображаться индика-

тор уровня топлива.

ПРИМЕЧАНИЕ:

  Интенсивность  обогрева

имеет 9 степеней.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

49

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА

1. Интенсивность обогрева ниже

2. Интенсивность обогрева выше

Настройка панели приборов

Выбор единиц измерения

(км/ч или миль/ч)

Предусмотрено  использование  как  метриче-

ских,  так  и  неметрических  единиц  измерения.

Обратитесь к авторизованному дилеру Lynx.

11) Аналоговая/цифровая

панель приборов

(стандартный вариант)

Модели Е-ТЕС

 ПРЕДОСТЕРЕЖЕНИЕ



Чтение  показаний,  отображаемых

на  панели  приборов,  может  от-

влечь  от  управления  снегоходом,

в  особенности  от  наблюдения  за

окружающей обстановкой.

Описание панели приборов

mmo2008-003-013_g

АНАЛОГОВАЯ/ЦИФРОВАЯ ПАНЕЛЬ ПРИБО

-

РОВ (СТАНДАРТНЫЙ ВАРИАНТ)

1. Спидометр

2. Тахометр (об/мин)

3. Цифровой дисплей панели приборов

4. Контрольные лампы

5. Кнопка SET (S) панели приборов

ПРИМЕЧАНИЕ:

Данная  панель  приборов

настроена  производителем  на  отображение

единиц  СИ,  для  изменения  единиц  измерения

обратитесь к авторизованному дилеру Lynx.

1) Спидометр

Измеряет  скорость  транспортного  средства  (в

милях или километрах в час в зависимости от

установок).

mmo2008-003-014

mmo2008 -003-019

ЛЕВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

2) Тахометр

Отображает  частоту  вращения  коленчатого

вала  двигателя  (об/мин).  Для  получения  дей-

ствительного  значения  частоты  вращения  ко-

ленчатого  вала  двигателя  необходимо  показа-

ния прибора умножить на 1000.

ПРАВАЯ СТОРОНА ПАНЕЛИ ПРИБОРОВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

50

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ

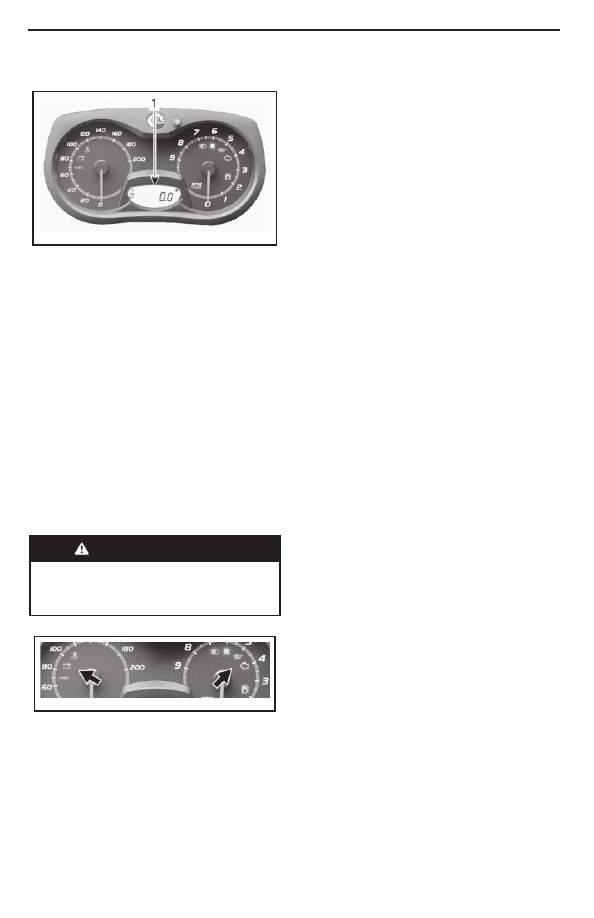

3) Цифровой дисплей панели

приборов

mmo2008-003-013_h

mmo2008-003-024_a

1. Цифровой дисплей

Многофункциональный  дисплей  используется

для:
– Отображения приветственного сообщения при

включении
–  Отображения  сообщения  о  распознавании

ключа
– Отображения различных параметров, указан-

ных водителем
– Включения и настройки различных функций и

режимов эксплуатации
– Отображения в виде бегущей строки сообще-

ний о включении функций или неисправностях

компонентов снегохода
– Отображения кодов неисправностей

 ПРЕДОСТЕРЕЖЕНИЕ



Работа  с  панелью  приборов  во

время движения категорически за-

прещена.

4) Контрольные лампы и сообщения

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Обратитесь  к  таблице  ниже,  для  информации

о работе контрольных ламп. Обратитесь к раз-

делу

СИСТЕМА  МОНИТОРИНГА

  для  де-

тального описания контрольных ламп.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

















содержание      ..     1      2      3      4      ..
