КОНСТРУКЦИИ ВИБРАЦИОННЫХ ПЛОДОУБОРОЧНЫХ МАШИН - ЧАСТЬ 2

Специалисты Азербайджанского НИИМЭСХ Р. М. Мамедов и А. А. Алиев предложили лоток новой конструкции для машины ВСО-25 «Стрела».

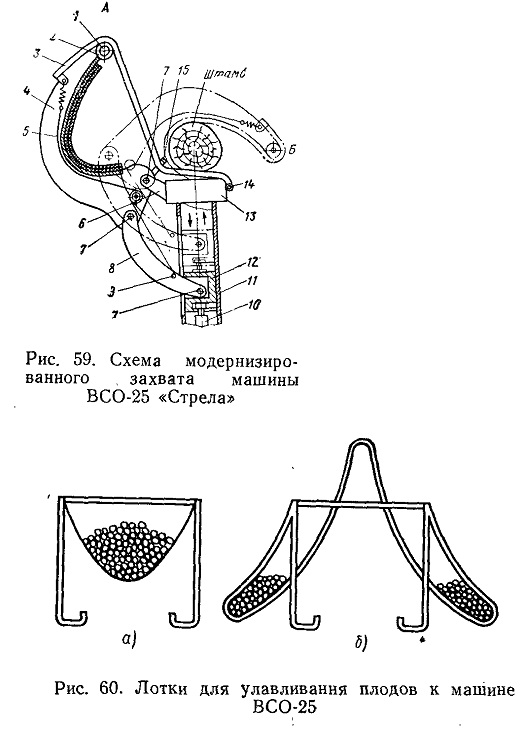

Лоток новой конструкции (рис. 60, б), в отличие от существующего (рис. 60, а), состоит из двух скрытых под плоскостью улавливателя поддонов, которые изолированы друг от друга брезентовой перегородкой, играющей роль одновременно и гасителя скорости опадающих плодов.

Сравнительный анализ работы улавливающего приспособления с новым и старым лотками показал, что применение новых лотков уменьшает выход нестандартных яблок (почти в 1,6 раза)» и улучшает товарное качество стандартных плодов.

В Венгрии в серийном производстве находится плодоуборочная машина, состоящая из двух основных частей: турельного стряхивателя ТФХ и переносимого вручную улавливающего приспособления КГБ. Машина предназначена для уборки сливы, вишни, черешни, абрикосов и миндаля с небольших деревьев (диаметр кроны не более 4,5 м).

Турельный стряхиватель (рис. 61) агрегатируют с трактором класса 0,6 тс. Корпус 3 стряхивателя прикреплен к наклонной

траверсе 11 длиной 750 мм, которая соединена с упорным подшипником 10, установленным на вертикальной стойке 15. Благодаря такой установке стряхиватель имеет возможность поворачиваться в горизонтальной плоскости более чем на 270°. Сто-лорят траверсу штырем.

Вертикальная стойка является одной из несущих балок рамы 20, смонтированной на трехточечной навесной системе трактора. На раме установлен масляный бак 18 вместимостью 35 л., масляный насос 17 и цепная передача 19, предназначенная для повышения частоты вращения насоса, приводимого в движение от вала отбора мощности трактора через карданную передачу 21.

Во время работы вибратора раму при помощи гидравлической системы трактора опускают и устанавливают на землю на специальные нижние упоры J6.

Цельнометаллический корпус 3 стряхивателя выполнен из круглых труб переменного сечения (108 мм у основания и 48 мм у конца захвата). Общая длина стряхивателя около

6500 мм. У управляемого конца стряхивателя расположен прямоугольный корпус, сваренный из листовой стали, в котором размещен кривошипно-шатунный механизм 2. Шатун шарнирно соединен с внутренним вибрирующим полым штоком 5, на другом конце которого закреплен захват. Кривошипно-шатунный механизм приводится в движение от гидродвигателя 22. Вибрирующий шток 5 установлен в корпусе стрелы на подшипниках скольжения 4.

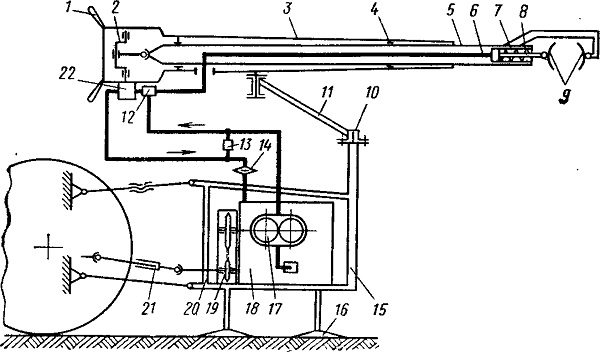

Рис. 61. Схема турельного стряхивателя ТФХ венгерской плодоуборочной
машины

Захватное1 приспособление состоит из гидравлического цилиндра 7 одностороннего действия, внутри которого расположена пружина 8. Захват— струбцинного типа с осевым !зажатием ветви. Рабочая (внутренняя) поверхность зажимов 9 покрыта двумя слоями войлочных прокладок, толщиной 10 и 15 мм. Захват может зажимать ветви диаметром 60—150 мм.

Стряхивателем управляет оператор при помощи рукояток 1, прикрепленных к корпусу вибратора. Привод стряхивателя гидравлический, осуществляется от автономной гидросистемы. "Давление масла создается шестеренным насосом 17. Масло от насоса по маслопроводу 6 через клапан давления 12 поступает в цилиндр 7 механизма захвата. После зажатия ветви в клапане создается определенное давление, в результате чего клапан срабатывает и масло поступает в гидродвигатель привода кривошипно-шатунного механизма. Благодаря подобной блокировке колебание дерева начинается только после зажатия ветви. Возвращение подвижной части захвата в исходное положение происходит под действием пружины 8, расположенной внутри цилиндра. Масло по сливной магистрали сливается в бак через; масляный фильтр 14. Сливная и нагнетательная магистрали соединены между собой предохранительным клапаном 13, регулированием которого достигается необходимая частота колебаний и сила зажатия ветвей.

Улавливающее приспособление состоит из двух симметричнорасположенных половин. Каждая половина представляет собой трубчатый каркас с растяжками, на который натягивают полотно при помощи шнуров. Каждая половина имеет по два выгрузных отверстия, под которыми устанавливают ящики. Расстояние между землей и нижней частью улавливателя выдерживается специальными опорами. Во время работы каждую половину переносят двое рабочих за ручки. Для перевозки на дальние расстояния каждая половина улавливателя может складываться.

Техническая характеристика венгерской плодоуборочной машины приведена в табл. 6.

Машины с переносными улавливающими приспособлениями требуют относительно большого количества обслуживающего персонала (5—7 человек) и работа на них довольно утомительна. В связи с этим следующим шагом в развитии вибрационных

плодоуборочных машин явилось создание машин с прицепными или навесными на трактор улавливающими приспособлениями. В мировой практике имеется много таких машин. Рассмотрим лишь наиболее типичные машины, предназначенные для уборки различных плодов.
