4.3 Муфта сцепления и управление сцеплением мотоблока Беларус-08Н,-09Н



Муфта сцепления предназначена для передачи крутящего момента от двигателя к трансмиссии, отсоединения двигателя от силовой передачи, а также плавного и безударного их соединения. На мотоблоке установлена многодисковая фрикционная постоянно замкнутая муфта с ручным управлением, работающая в масле.



Муфта сцепления (рис. 6) состоит из ведущего барабана 1, установленного на выходном конце коленчатого вала двигателя, ведомого барабана 5, установленного на первичном валу КП, нажимного диска 2, набора ведущих дисков 3 и ведомых дисков 4, упорного диска 7 и нажимных пружин 6.

Нажимные пружины 6 одним концом ввёрнуты в ведомый барабан 5, а другим концом с отогнутым витком крепятся к нажимному диску 2. При этом ведомые и ведущие диски муфты за счет усилия пружин сжимаются, вследствие чего момент от двигателя передается на ведомый барабан и через шлицы - на первичный вал коробки передач.



Управление сцеплением механическое, состоит из рычага управления сцеплением 12, троса 11 (рис.З), рычага 10, переходника 11, упорного шарикоподшипника

7 (одна обойма и сепаратор с шариками), регулировочных шайб 3, устанавливаемых в расточке вала 4, штока 2 и грибка 1 (рис.7).

Усилие от рычага 12 через трос 11 (рис.З), рычаг 10, винт 9, переходник 11 и упорный шарикоподшипник 7 передается на вал 4, который, передвигаясь в осевом направлении, воздействует через шайбы 3 на шток 2 (рис.7). Шток 2, упираясь в грибок 1, давит на нажимной диск 12. Нажимной диск при этом перемещается вперед, натягивает пружины 13, освобождает ведущие и ведомые диски и муфта выключается.





















Рисунок 6 - Муфта сцепления 1 - барабан ведущий; 2 - диск нажимной; 3 - диск ведущий; 4 - диск ведомый;
5 - барабан ведомый; 6 - пружина; 7 - диск упорный; 8 - фланец

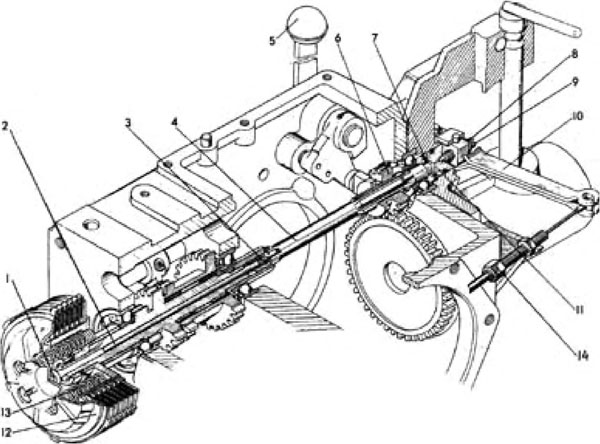

Рисунок 7 - Механизм управления сцеплением 1 - грибок; 2 - шток; 3 - шайба регулировочная; 4 - вал привода ВОМ; 5 - рычаг включения ВОМ; 6 - шестерня, ведущая ВОМ; 7 - упорный шарикоподшипник; 8 - контргайка регулировочного винта; 9 - винт регулировочный; 10 - рычаг управления сцеплением; 11 - переходник; 12 - диск нажимной; 13 - пружина;
14 - болт натяжения оболочки троса
