Система охлаждения двигателя мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)

Система охлаждения двигателя мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)

Система охлаждения двигателя - воздушная, принудительная. Функцию вентилятора выполняет маховик 1 (рис. 19), снабженный крыльчаткой.

Забор воздуха осуществляется через корпус 7 (рис. 20) вентилятора.

Далее воздушный поток расщепляется между оребренными для лучшего охлаждения поверхностями блока цилиндра и экраном б головки цилиндра (рис. 8), а также экранами, показанными на рис. 21.

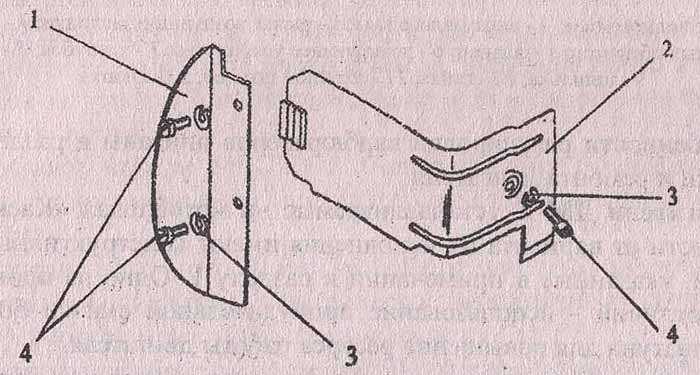

Рис. 21. Экраны системы охлаждения: 1 - отражатель; 2 - экран; 3 - шайба пружинная; 4 - винт М6х10.
