Пусковое устройство двигателя ДМ-1Д мотоблоков
Ока, Нева, Каскад (МБ-1, МБ-2)
Пусковое устройство служит для запуска
двигателя мотоблока. Основные входящие в него узлы и детали приведены на
рис. 19 и 20.

Рис. 19. Храповой механизм пускового устройства: 1 - маховик; 2 - шайба;
3 - корпус муфты; 4 - кольцо; 5 - шарик 10-100; 6 - храповик; 7 -
крышка; 5 - кожух защитный; 9 - шайба; 10 - шайба пружинная; 11 - винт
М4х14.

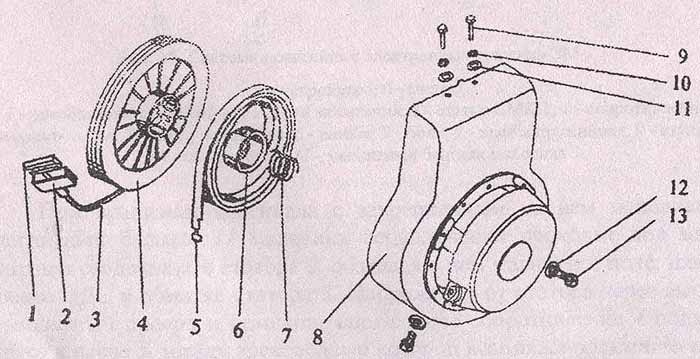

Рис. 20. Стартер: 1 - скоба; 2 - ручка; 3 - шнур; 4 - барабан стартера;
5 - пружина стартера; 6 - втулка опорная; 7 - пружина; 8 - корпус
вентилятора; 9 - винт М6х12; 10 - шайба пружинная: 11 - шайба; 12 -
шайба пружинная; 13 - болт М6х16.
Храповой механизм (рис. 19) обеспечивает направленную передачу
вращательного момента только от барабана ручного стартера к коленчатому
валу двигателя при его заводе.
ВНИМАНИЕ! Корпус 3 муфты храповика навинчен на коленчатый вал, резьба -
правая.
Барабан стартера 4 (рис. 20) и пружина 5 устанавливаются в корпусе
вентилятора 8 и удерживаются в нем с помощью отгибаемых лапок.
