Контроль мест уплотнений комбайнов Нива, Колос, Сибиряк, бывших в эксплуатации

При подготовке комбайнов к уборочному сезону после ремонта или зимнего хранения тщательно проверяют, помимо указанных выше, и другие сопряжения, через которые возможны потери зерна.

Проверяют прилегание переднего и боковых уплотняющих отливов грохота и решетного стана к соответствующим привалочным плоскостям (рис. 102, 103, 104).

Зазоры в этих соединениях не допускаются. Зазоры устраняют

за счет симметричного расположения грохота и решетного стана относительно корпуса молотилки, правильного приклепывания отливов и подрихтовки привалочных плоскостей.

Плотность прилегания переднего отлива стрясной доски грохота к переднему щитку обеспечивается перемещением щитка вниз за счет продолговатых отверстий, через которые его крепят к панелям молотилки.

Проверяют правильность установки фартука 1 (рис. 105), перекрывающего пространство между грохотом и кожухом вентилятора.

Металлический пруток 2 фартука должен быть заправлен в паз кожуха вентилятора по всей длине.

Проверяют наличие и плотность прилегания щитков на кожухе
 зернового шнека к боковинам решетного стана и кожуха вентилятора, а также передних щитков колосового шнека к боковинам решетного стана (рис. 100, 107, 108, 109 и 110).

При наличии неплотностей щитки придвигают ближе к решетному стану и вентилятору. Щитки для этой цели имеют продолговатых отверстия.

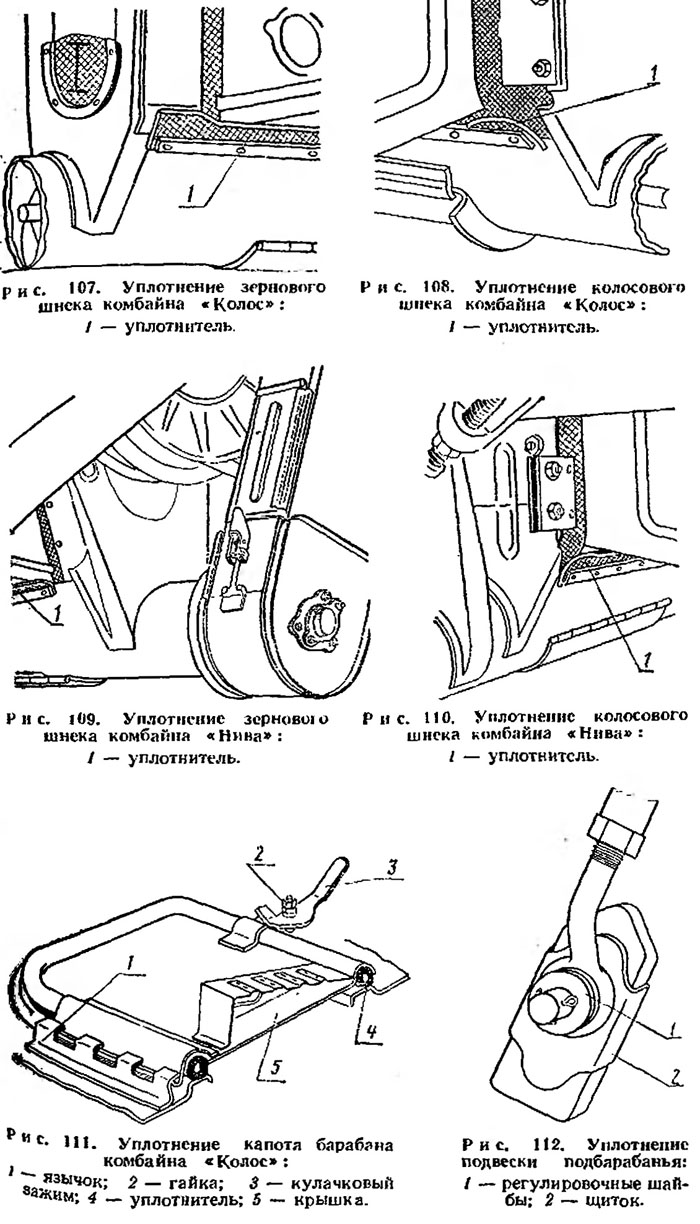

Проверяют плотность прилегания уплотнителей 1 кожухов зернового (рис. 107 и 109) и колосового (рис. 108 и 110) шнеков к днищу решетного стана очистки.

Иногда плотность сопряжений, имеющих в качестве уплотни-. тельного элемента прорезиненные ремни (отливы грохота, решетного стана, кожухов зернового и колосового шнеков, уплотнительные ремни наклонной камеры), нарушается вследствие потери упру, гости прорезиненного ремня после длительного хранения комбайна. В этих случаях нужно приклепать новый ремень.

Проверяют правильность установки крышек на головках элеваторов, кожуха, шнеках и панелях молотилки. Зазоры в этих местах могут появляться вследствие деформации крышек или привалочных плоскостей. Щели устраняют подрихтовкой деформированных мест так, чтобы не было утечки зерна.

У комбайнов «Колос» нужно обратить внимание на правильность установки резиновых прокладок под привалочной плоскостью редукторов зерновых элеваторов и в сочленении нижней головки элеватора с кожухом колосового шнека.

У комбайнов СКПР-6, СКП-5 проверяют уплотнение 2 (рис. 106) на кронштейнах зерновых шнеков, через которые проходят подкосы 1 гусеничных тележек. При образовании щелей, через которые возможны потерн зерна в этом месте, уплотнения заменяют. На комбайнах «Нива» проверяют плотность прилегания капота барабана к привалочным плоскостям корпуса молотилки. Зазоры устраняют подрихтовкой элементов капота.

На комбайнах «Колос» крышка 5 (рис. 111) люка барабана, расположенная на наклонной крышке молотилки, имеет уплотнитель 4 в виде резиновой трубки. При появлении зазоров сильнее прижимают крышку люка. Для этого подгибают язычок 1 на крышке и заворачивают гайки 2 рычагов кулачкового зажима 3.

Проверяют уплотнение пазов в панелях молотилки, через которые проходят наружу валы подвески деки.

Пазы уплотняют специальными щитками 2 (рис. 112). Прилегание щитков регулируют установкой шайб I. Пакет шайб подбирают таким, чтобы щитки не имели большого люфта и в то же время не ограничивали свободу, перемещения осей подвески деки по пазам.

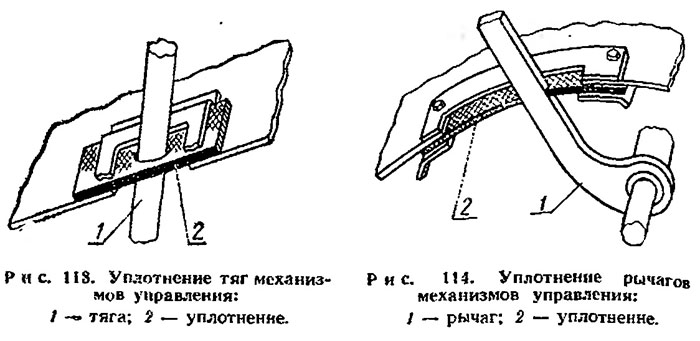

Проверяют правильность установки уплотнений из прорезиненного ремня в местах прохода тяг и рычагов механизмов управления (рис. 113 и 114).

При наличии зазоров необходимо подрихтовать направляющие уплотнений так, чтобы зазоры были минимальными, а перемешен116 уплотнений было свободным.
