РАЗДЕЛ 11 ПРОВЕРКА КОМБАЙНОВ НА ГЕРМЕТИЧНОСТЬ

При подготовке комбайнов к уборочному сезону нужно тщательно проверить техническое состояние всех сопряжений деталей и сборочных единиц, через которые возможны потери зерна.


Контроль мест уплотнений новых комбайнов Нива, Колос, Сибиряк, поступивших с заводов

Сопряжение корпуса жатки с наклонной камерой. Сопряжение корпуса жатки с наклонной камерой осуществляется при помощи переходного щитка 2 (рис. 96) и боковых щитков 4. Используя овальные пазы 1 на днище корпуса жатки, щиток располагают симметрично в наклонной камере; боковые отливы 6 направляют вверх, а задний 7 — назад.

Зазоры в петлях переходного щитка не должны быть более 1 мм; при больших зазорах петли подгибают.

Кромка днища корпуса в зоне крепления щитка должна быть ровной.

Боковой щиток 1 (рис. 97), шарнирно укрепленный на подпружиненной штанге 4, должен прилегать к поверхности корпуса, свободно перемещаться вдоль него и под действием пружины 3 прижиматься к боковине наклонной камеры. Для этого требуется, чтобы поверхности отражателя 5 (рис. 96) и кронштейна 3 корпуса жатки располагались в одной плоскости, а штанга 4 (рис. 97) свободно, без заеданий, перемещалась в отверстиях кронштейна.

Боковины наклонной камеры в местах прилегания боковых щитков должны быть ровными, прогиб боковин в этих местах не должен превышать 1 мм.

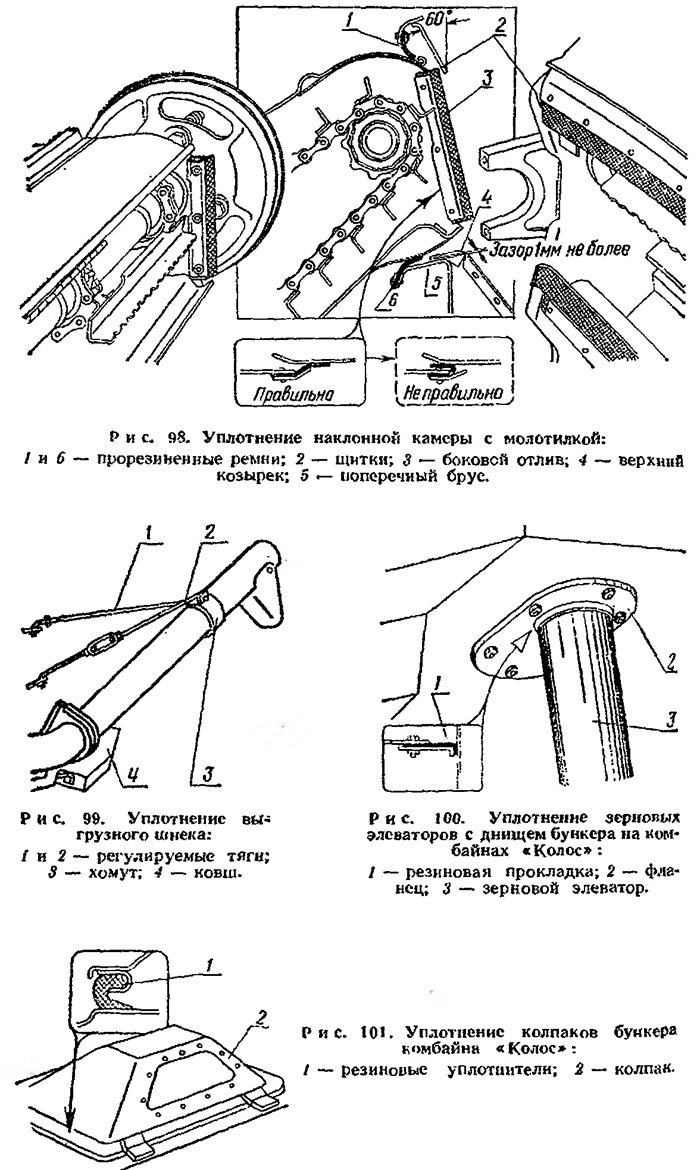

Сопряжение наклонной камеры с корпусом молотилки. Уплотнение наклонной камеры в корпусе молотилки осуществляется за счет верхнего 1 (рис. 98), нижнего б прорезиненных ремней и боковых уплотнительных отливов 3.

При соединении наклонной камеры с корпусом молотилки боковые отливы 3 наклонной камеры, а также верхний и нижний уплотнительные ремни направляют назад (вовнутрь молотилки), как показано на рисунке 98.

Перед установкой наклонной камеры жатки на комбайны проверяют плотность прилегания верхнего козырька 4 переднего фартука грохота к поперечному брусу 5. Зазор в этом сочленении не должен превышать 1 мм. Уменьшение зазора достигается перемещением фартука грохота вниз (фартук крепят к панелям через продолговатые отверстия) или рихтовкой верхнего козырька грохота.

Сопряжение наклонного выгрузного шнека с патрубком горизонтального шнека. При помощи верхней 2 (рис. 99) и боковой регулируемых тяг, а также перемещением хомута 3 по кожуху шнека устраняют щели между фланцами наклонного шнека и переходного патрубка. Допускается зазор до 1 мм. Для исключения потерь зерна при переводе шнека в транспортное положение на переходном патрубке устанавливают ковш 4.

Сопряжение зерновых элеваторов с днищем бункера на комбайнах «Колос». При установке зерновых элеваторов 3 (рис. 100) в рабочее положение обращают внимание на состояние и правильность установки резиновых прокладок 1. Зазоры в сопряжении не допускаются.

Сопряжение колпаков зерновых элеваторов с крышами секций бункеров на комбайнах «Колос». Колпаки 2 (рис. 101) зерновых элеваторов имеют резиновые уплотнители 1, которые должны плотно прилегать к крыше бункера. Зазоры устраняют рихтовкой плоскостей сопряжения.

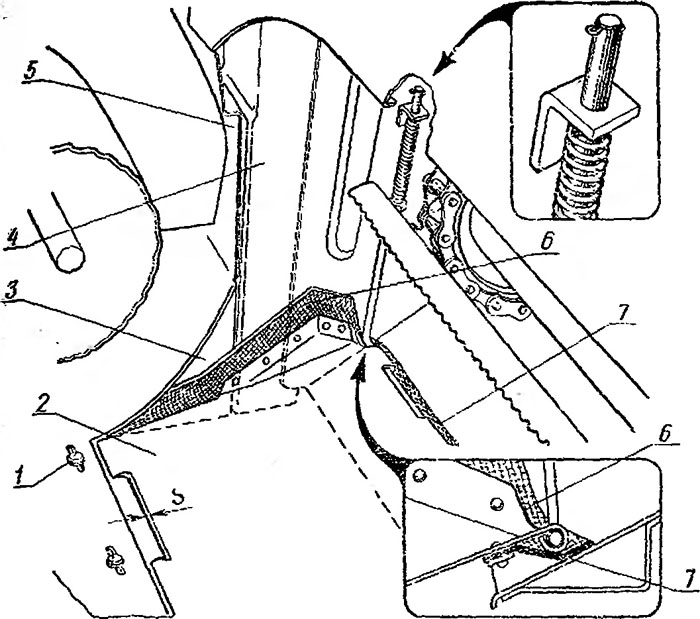

Рис. 66. Уплотнение стыков жатки с наклейной камерой:
1 — опальные пазы; 2 — переходной щиток; 3 — кронштейн; 4 — боковой щиток; 5 — отражатель; 6 — боковые отливы; 7 задний отлив.

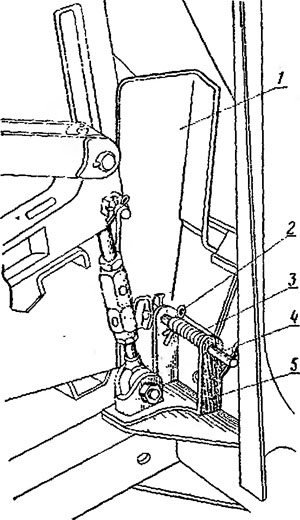

Рис. 97, Боковое уплотнение жатки с наклонной камерой:
1-боковой щиток; 2 - быстросъёмный шплинт; 3 — пружина; 4 — подпружиненная штанга; 5 — кронштейн.
