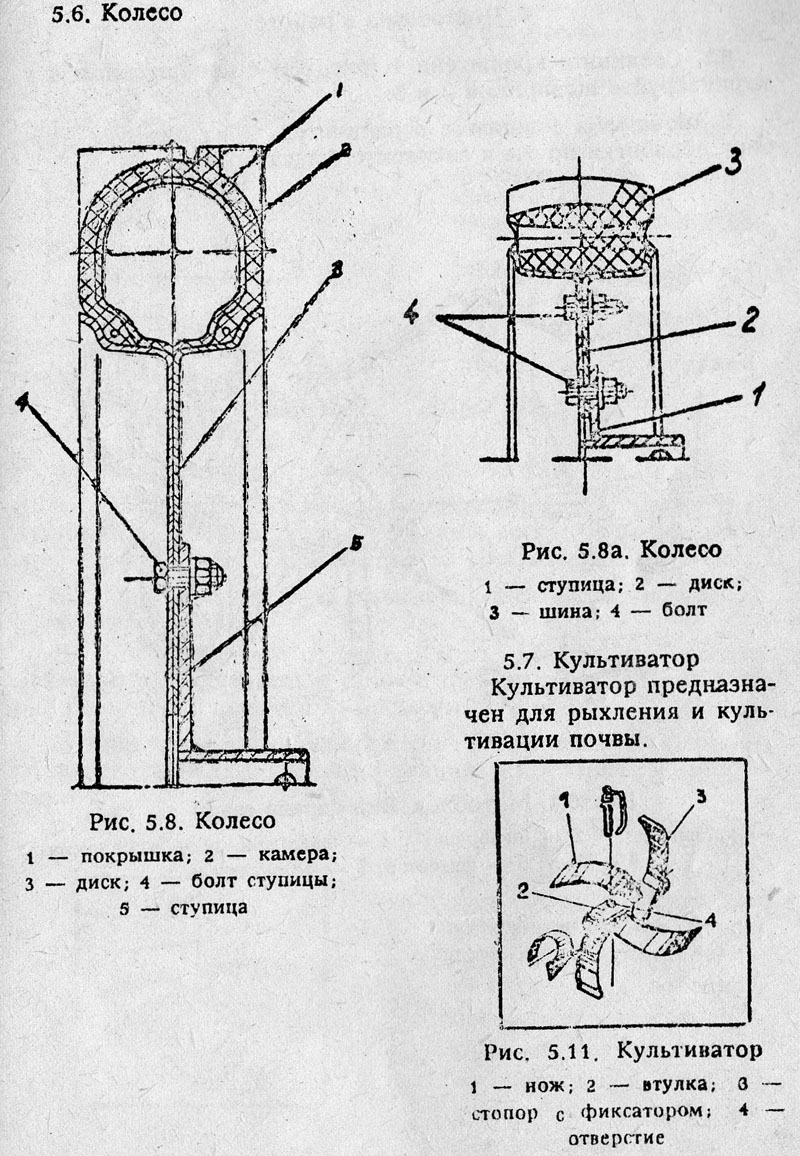

Устройство
мотоблока МБ5040 ЛУЧ
Органы
управления мотоблока
МБ5040 ЛУЧ
Органы управления — совокупность механизмов, -обеспечивающих
изменение скорости и направления движения мотоблока.
Органы управления состоят из руля 1. тяги переднего хода 24,
ведущего шкива 1, шкива редуктора 16, тяги переднего хода 11,
тяги заднего хода 12, рычага переднего хода 13, рычага заднего
хода 14, пружин 6 и 8.
Рис. 5.7. Мотоблок. Вид справа сзади 1 — руль; 2 —
рычаг заднего хода; 3 — рычаг переднего хода; 4 — тяга переднего хода; 5
- тяга заднего хода; 6 — ручка переключения передач; 7 — трос газа; 8 —
рычаг управления газом двигателя, 9 — трос газа; 10 — винт; 11 — крышка

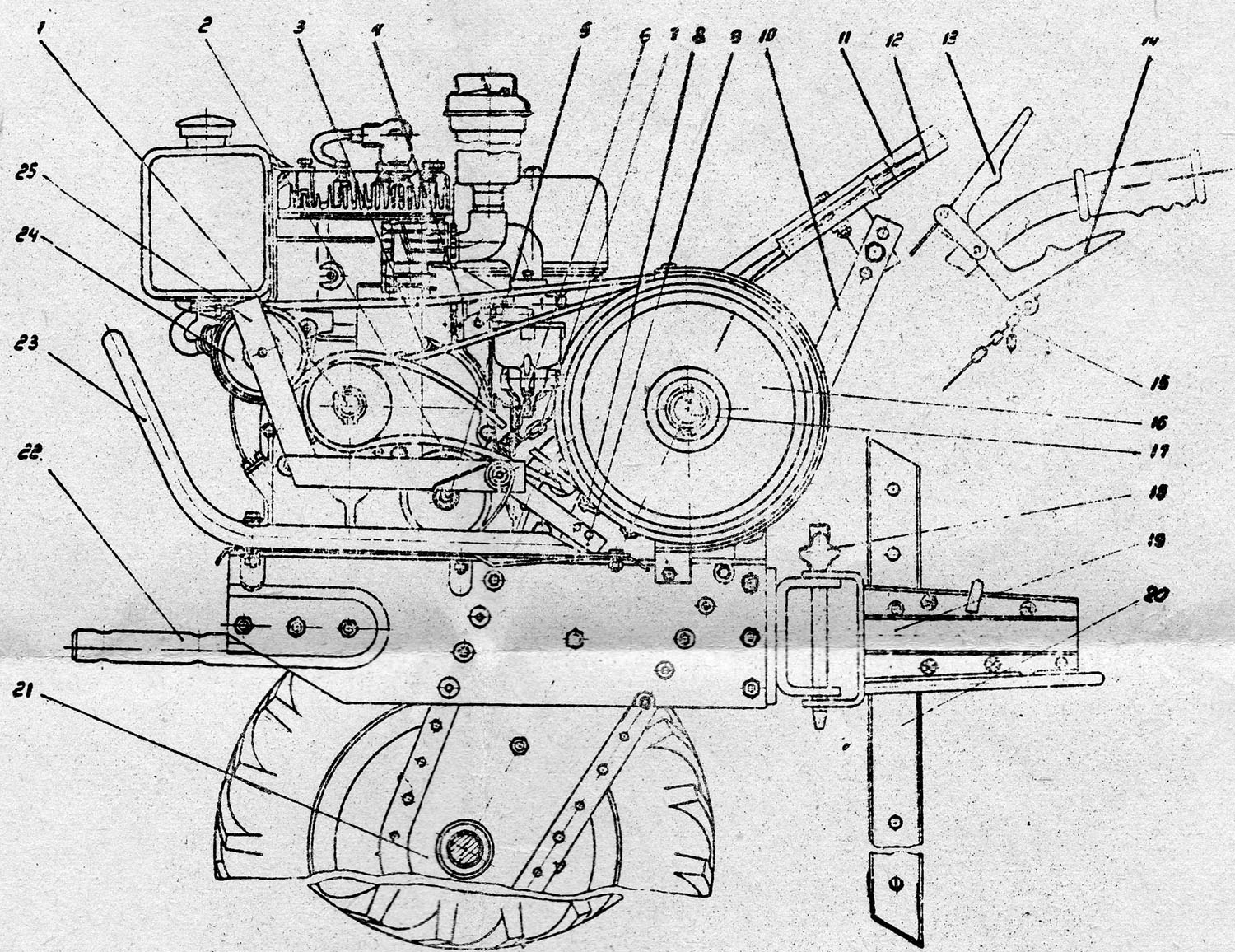

Рис. 5.10. Мотоблок «Луч». Вид слева (щиток снят):
1 — ведущий шкив; 2 — шкив, {переднего хода); 3 — ремень (переднего
хода); 4 — ремень (заднего хода); 5 — ось переднего хода; 6 — пружина; 7
— цепочка; 8 — пружина; 9 — кронштейн (заднего хода); 10 — планка
регулировочная; И — тяга переднего хода; 12 — тяга заднего хода; 13 —
рычаг управления (передним ходом); 14 — рычаг управления (задним ходом);
15 — цепочка; 16 — шкив редуктора; 17 — ось; 18 — шкворень; 19 —
кронштейн; 20 - ограничитель; 21 г- редуктор; 22 — штырь; 23 — дуга; 24
— шкив заднего хода; 25 — кронштейн.
