ВЕНТИЛИ В ГИДРОЦИЛИНДРАХ ЗЕРНОВЫХ КОМБАЙНОВ

Для запирания жидкости в гидроцилиндрах подъема и опускания жатки, а также в телескопическом гидроцилиндре самоходного шасси СШ-75 используют вентили (рис. 108). В зерноуборочных комбайнах применяют вентиль 34-9-8Б, являющийся одновременно и тройником. Вентиль состоит из корпуса 16 и ввернутого в него шпинделя 19. Для уплотнения шпинделя применены резиновые кольца 15 круглого сечения, для ограничения его выкручивания — шайба 17 со стопорным кольцом 18. Для надежной сборки шпинделя с корпусом поверхность корпуса под уплотнительные кольца и кромки отверстия под конусную поверхность шпинделя выполнены соосно с резьбой.

К вентилю с боков присоединены два маслопровода от гидроцилиндров подъема и опускания жатки, а в середине— маслопровод от распределителя. Когда вентиль открыт, то гидроцилиндры соединены с распределителем, а если вентиль ввернут до отказа, то масло, находящееся в маслопроводах, заперто.

Для ввертывания вентиля применяют ключ с размером зева 14 мм. В прежних конструкциях вентилей для ввертывания или отвертывания шпинделя применяли маховичок 1 (рис. 108, б) или цилиндрический штифт 12 (рис. 108, г).

При выполнении ремонтных работ жатки с нижним обслуживанием, помимо запора жидкости в гидроцилиндрах вентилем, применяют также и домкрат. В зерноуборочных комбайнах «Нива» и «Колос» для этих целей предусмотрен специальный упор.

В гидросистеме самоходного шасси установлен вентиль ГА-05000 (рис. 108, в), ввернутый в штуцер телескопического гидроцилиндра. Для этого корпус вентиля имеет хвостовик с наружной конической резьбой. В собранном вентиле шпиндель свободно, без заеданий, вращается в обе стороны до упора от усилий, прикладываемых рукой на ключ. При ввернутом до отказа шпинделе его конусная часть плотно прилегает к кромке отверстия, обеспечивая абсолютную герметичность сопряжения.

Герметичность прилегания конусной части шпинделя к кромке отверстия корпуса, а также герметичность резиновых уплотнительных колец круглого сечения проверяют под давлением 75 кгс/см2 (вентиль 34-9-8В) и 150 кгс/см2 (вентиль ГА-05000).
Давление подводят через штуцера, соединенные с распределителем, при завернутом до отказа шпинделе. При испытании утечек масла через контакт шпинделя с корпусом не должно быть.

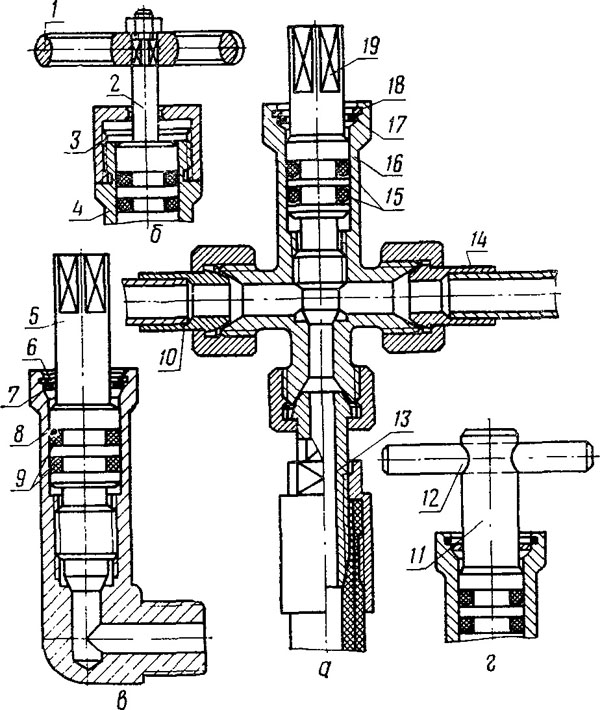

Рис. 108. Вентили: а — вентиль 34-9-8Б, применяемый в гидросистеме комбайнов; б — шпиндель с маховичком; в — вентиль ГА-05000, применяемый в гидросистеме самоходного шасси; г —шпиндель со штифтом; 1 — маховичок; 2, 5, 11 и 19 —шпиндели; 3 — накидная гайка; 4, 8 и 15 —корпуса; 6 и 15 — стопорные кольца; 7 и 17 —шайбы; 9 и 15 — резиновые уплотнительные кольца; 10 и 14 — трубопроводы; 12 штифт; 13— шланг.
