Основная гидросистема комбайна «Колос»

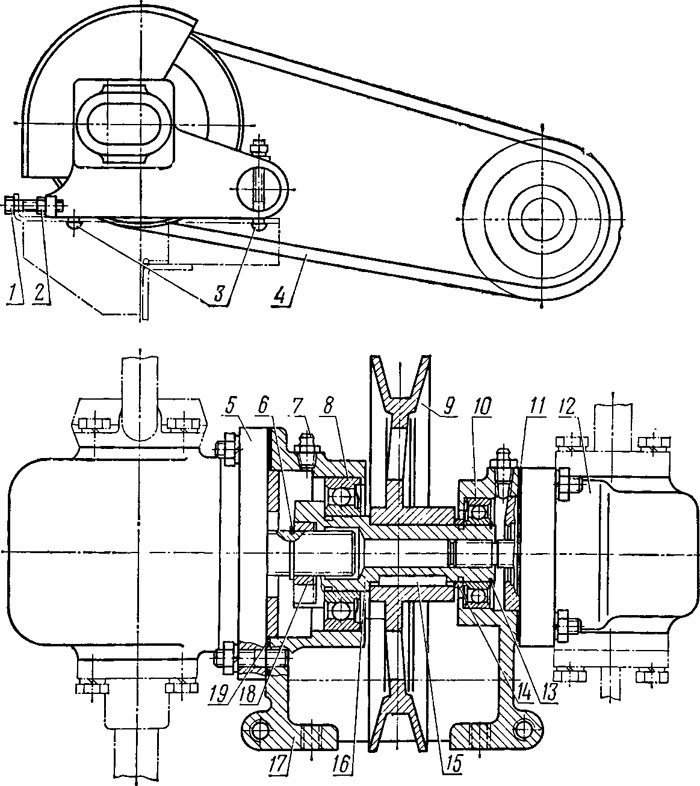

На комбайне «Колос» валы насосов получают вращение от коленчатого вала двигателя через клипоременную передачу. Привод насосов закреплен на специальном кронштейне рамы двигателя болтами 3 (рис. 22) с гайками и пружинными шайбами.

В стальном литом корпусе 17 на шарикоподшипниках 8 и 10 установлен полый вал 16, имеющий с одной стороны внутренние шлицы для соединения со шлицевым валом 12 системы гидроусилителя, а с другой — два кулачка для соединения с муфтой 18. Шкив 9 соединен с валом 16 призматической шпонкой 15.

Для натяжения ремня 4 привода насосов ослабляют затяжку трех болтов 3, отвертывают две контргайки 2 и натяжными болтами 1 натягивают ремень. После регулировки натяжения гайки на болтах 3 затягивают до отказа, а болты 1 контрят гайками 2. Признаки слабого натяжения ремня — замедленный подъем жатки вследствие большого буксования ремня, уменьшения частоты вращения вала насоса и снижения его производительности.

Валы насосов основной гидросистемы и системы гидроусилителя рулевого управления вращаются с одинаковой частотой — 1520 об/мин при частоте вращения коленчатого вала двигателя 1900 об/мин. При таких оборотах теоретическая производительность насоса основной гидросистемы равна 48,2 л/мин, а системы гидроусилителя — 15,2 л/мин. Фактическая производительность новых насосов при их объемном к. п. д. 0,92 составляет соответственно 44,3 и 14 л/мин.

Насос основной гидросистемы правого (по часовой стрелке) направления вращения, а насос системы гидроусилителя левого (против часовой стрелки) направления вращения.

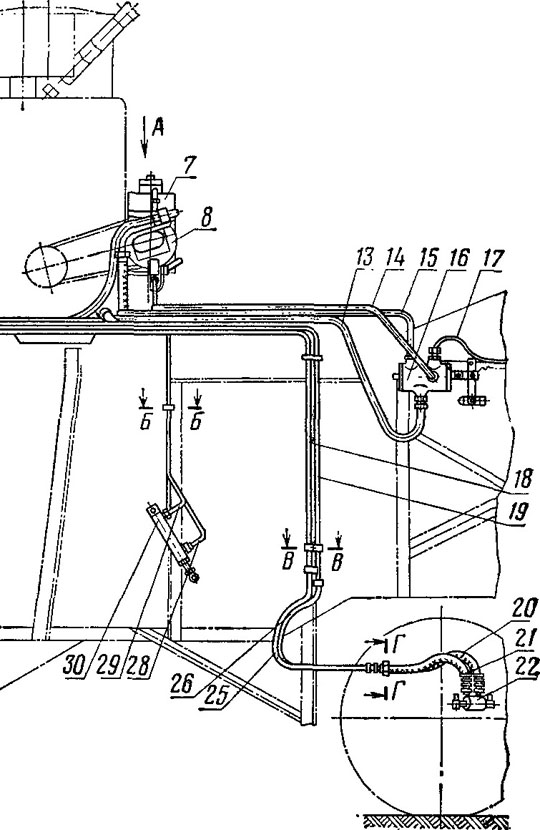

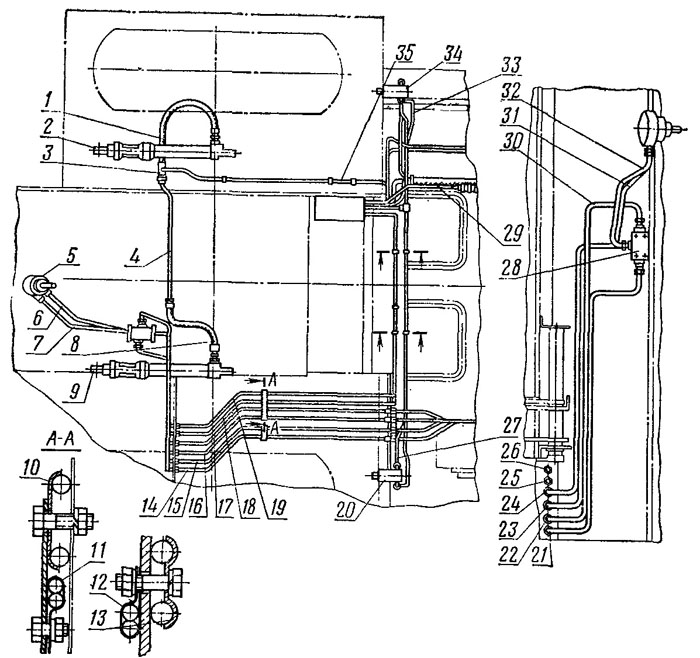

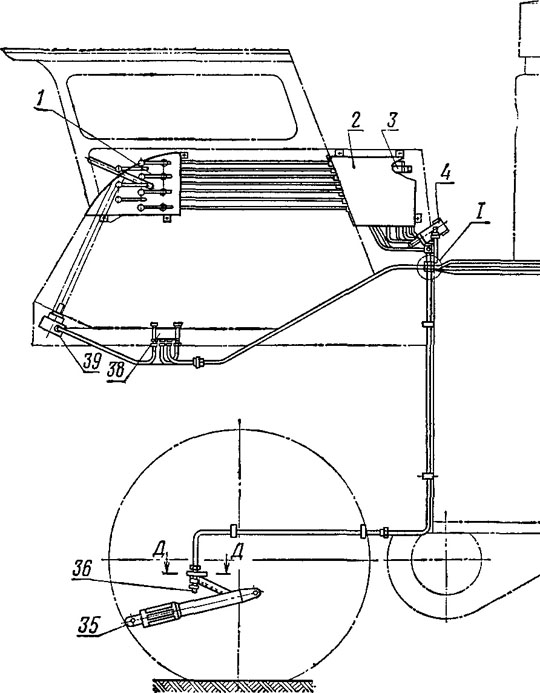

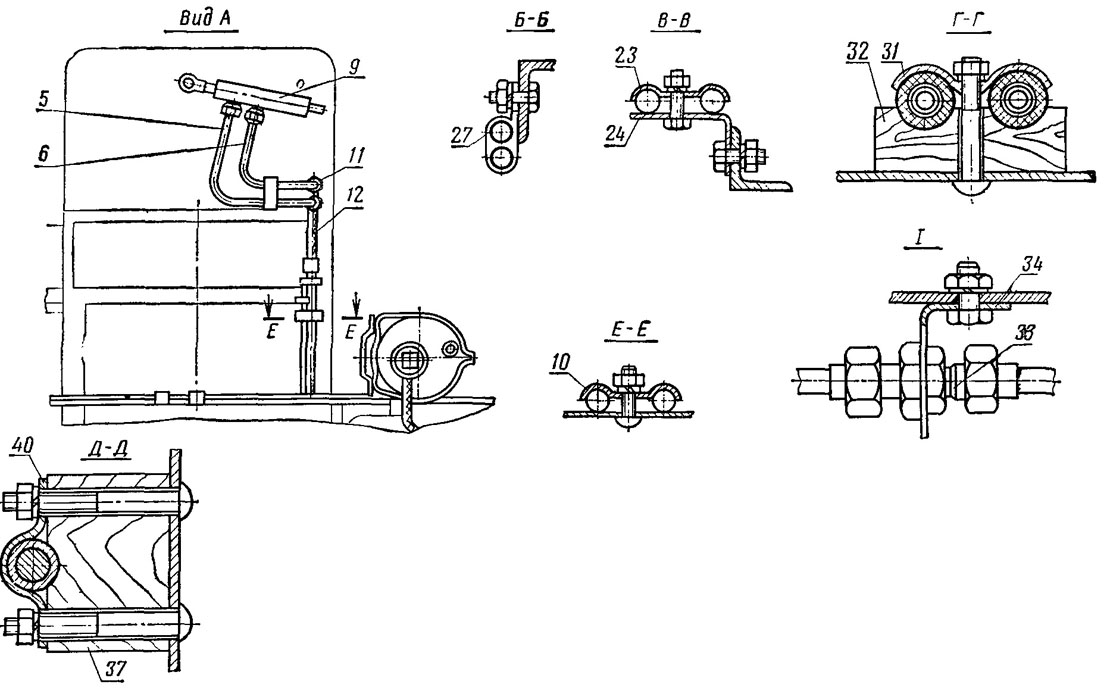

На крыше молотилки комбайна «Колос» размещены те же узлы, что и на комбайне «Нива» (рис. 23—25).

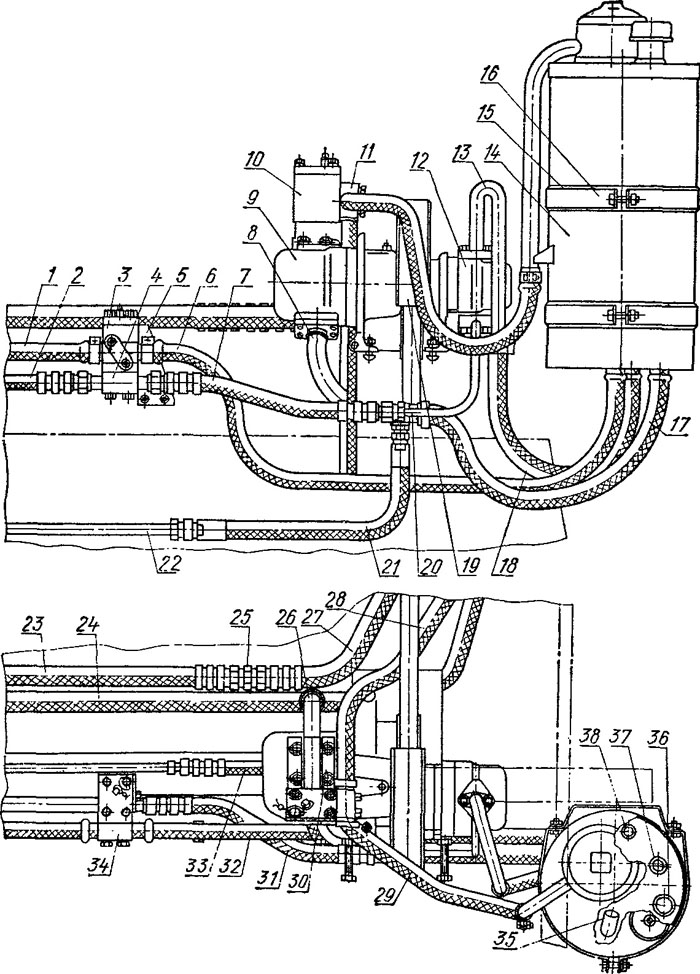

Предохранительный клапан 10 (см. рис. 23) основной гидросистемы размещен на специальной плите 30, внутренний канал которой соединяет нагнетательное отверстие насоса 9. нагнетательное отверстие предохранительного клапана 10 и приваренную к плите трубку 26 со штуцером. Трубка 26 соединена со шлангом 24 высокого давления с внутренним диаметром 16 мм. Предохранительный клапан 3 гидрообъемного рулевого управления закреплен на кронштейне 5. Клапаны подключены в гидросистему и имеют такую же регулировку, как и на комбайне «Нива», Распределитель копнителя закреплен на правой панели молотилки двумя болтами с пружинными шайбами.

Коммуникация маслопроводов на копнителе и размещение гидролициндров закрытия копнителя такие же, как и на комбайне «Нива», только поперечные трубопроводы имеют большую длину.


В зависимости от комплектации комбайна «Колос» в его гидросистеме устанавливают семи-, шести- или пятисекционные распределители с разным порядком расположения типов этих секций.

Как и в комбайне «Нива», до мая 1974 г. на комбайнах «Колос» устанавливали семисекционный распределитель (ГА-34000В). К секциям такого распределителя трубопроводы подсоединяют в следующем порядке (рис. 26 и 27): 1-я секция — трубопровод 21 (12X0,9) от гидроцилиндра подъема и опускания жатки; 2-я секция—трубопровод 20 (8X0,7) от гидроцилиндра вариатора мотовила; 3-я секция — трубопроводы 18 и 19 (8X0,7) от вариатора скорости комбайна; 4-я секция—трубопровод 17 (8X0,7) от гидроцилиндров подъема и опускания мотовила; 5-я секция — трубопроводы 15 и 16 (12X0,9) от гидроцилиндра очистки сеток воздухозаборника; 6-я секция — запасная; 7-я секция — трубопровод 14 (12Х Х0,9) от вибраторов бункера.

Трубопроводы от потребителей одностороннего действия подсоединяют к отверстиям распределителя как со стороны выходящего наружу золотника (секции изменения частоты вращения мотовила и привода вибраторов бункера), так и со стороны глухого стакана (секции подъема и опускания жатки и мотовила).

С мая 1974 г. на комбайнах «Колос» с измельчителями устанавливают семисекционный распределитель ГА-34000В-16, к которому порядок подсоединения трубопроводов такой же, как и к ранее описанному семисекционному.

На комбайне «Колос» без АРЗМ, но с копнителем устанавливают шестисекционный распределитель ГА-34000В-14, в котором отсутствует запасная секция. К секциям этого распределителя трубопроводы подсоединяют так же, как и к распределителю ГА-34000В-16, за исключением того, что трубопровод от вибраторов бункера короче на ширину отсутствующей секции.

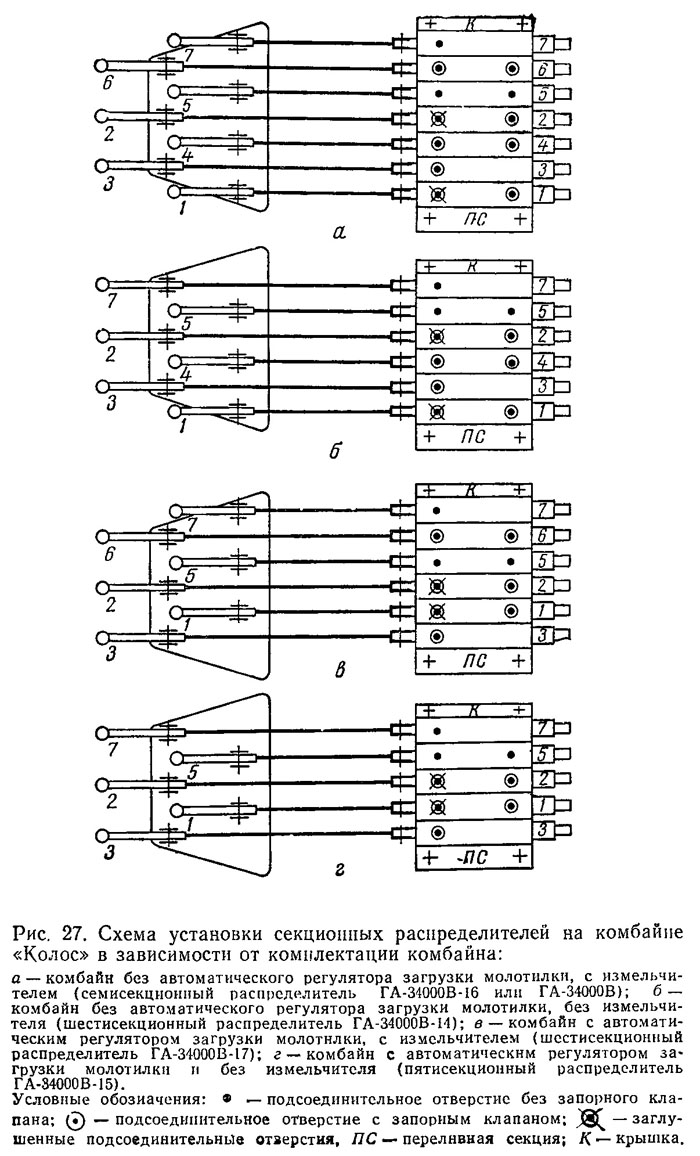

На комбайне «Колос» с автоматическим регулятором загрузки молотилки устанавливают шестисекционный распределитель ГА-34000В-17 (на комбайнах с измельчителями) и пятисекционный распределитель ГА-34000В-15 (на комбайнах без измельчителей). К секциям этих распределителей трубопроводы подсоединяют в следующем порядке (см. рис. 27): 1-я секция — трубопровод от вариатора мотовила; 2-я секция — трубопровод от гидро
цилиндров подъема и опускания жатки; 3-я секция — трубопровод от гидроцилиидров подъема и опускания мотовила; 4-я секция — два трубопровода от гидроцилиндра очистки сеток воздухозаборника; 5-я секция — запасная (в распределителе ГА-34000В-17); последняя секция — трубопровод от вибраторов бункера.




Для установки на комбайне «Колос» распределителя в боковине бункера имеется четыре пары отверстий; по две пары верхних и нижних.

Семисекционный распределитель крепят на наружных верхних и нижних парах отверстий; пятисекционный — на внутренних парах верхних и нижних отверстий; шестисекционный — без запасной секции — на внутренней верхней и наружной нижней парах отверстий, шестисекционный на комбайнах с автоматическим регулятором загрузки молотилки — на наружной верхней и внутренней нижней парах отверстий.

Крепят распределитель к боковине бункера болтами, ввертываемыми в отверстия корпуса переливной секции и крышки.

В комбайнах «Колос» трубопроводы от потребителей к распределителям соединяют при помощи поворотных муфт, таких же, как и на комбайне «Нива».

Размеры дроссельных отверстий в полых болтах этих муфт для потребителей такие же, как и на комбайнах «Нива» (см. табл. 3).

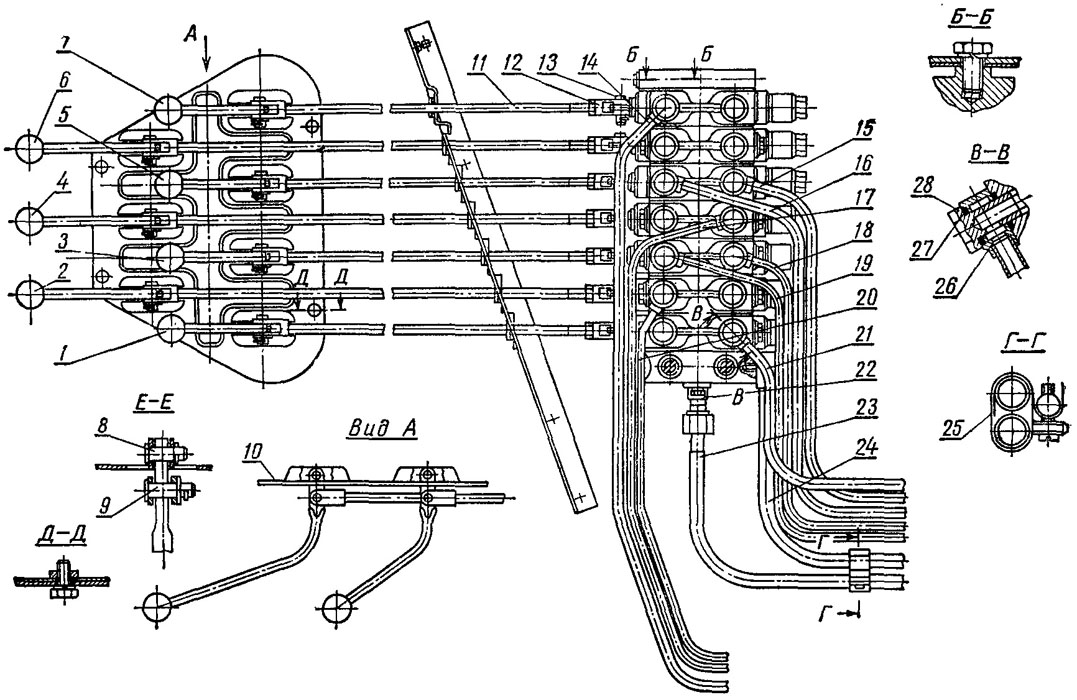

Ручки управления золотниками секций распределителя размещены на специальной плите 10 (см. рис. 26), имеющей отбортовки с отверстиями под оси 8, вокруг которых вращаются ручки 1—7. К этим рычагам шарнирно на осях 9 прикреплены тяги 11. Тяги вилками 12 соединены с золотниками распределителя при помощи осей 13.

Положение рычагов 1—7 регулируют путем закручивания или откручивания вилок тяги. Длину тяг регулируют так, чтобы плоскость, проходящая через оси отверстий рычагов, была перпендикулярна плите. После регулировки длины тяг контргайки к вилкам затягивают до отказа, при этом оси 13, соединяющие вилки с золотниками распределителя, должны занимать вертикальное положение.

При правильно отрегулированных длинах тяг в крайних передних и задних положениях всех ручек рука водителя, перемещающая эти ручки, не касается соседних рычагов.

Ход ручек вперед и назад ограничивает только упор золотника в распределителе, что и определяет полный ход золотников. При этом ручки не должны касаться кромок отверстий в щитке распределителя.

Правильность подсоединений трубопроводов к распределителю, а также монтажа трубопроводов к потребителям проверяют по табличкам (см. рис. 19) операций, выполняемых гидросистемой.

Узлы гидрообъемного рулевого управления имеют такое же крепление к площадке водителя и на управляемом мосту, как и на комбайне «Нива».
